水力发电机工作原理水力发电机是一种通过水力能量转换为机械能，再将机械能转换为电能的装置。
其工作原理主要包括水流作用原理、发电机工作原理以及能量转换原理。
一、水流作用原理水力发电机依靠水流的动能来推动涡轮旋转，从而产生机械能。
水力发电机一般安装在水流流动的河流或水库中，通过引导水流高速流入涡轮的流道中，该流道被称为“水轮机内水道”。
水流的流动会产生压力，并且随着水流的速度增加而增加。
水流进入涡轮后，由于水流的冲击和推动作用，使涡轮开始旋转。
二、发电机工作原理水流旋转涡轮后，涡轮通过转轴与发电机相连。
转轴与发电机之间设有传动装置，将涡轮的旋转运动传递给发电机。
发电机内部是由定子和转子组成的。
定子由绕组和磁极构成，绕组通电后会产生磁场。
转子通过传动装置与涡轮相连，当转子旋转时，会不断切割磁场，引发感应电动势。
感应电动势是一种由磁场变化产生的交流电。
感应电动势的大小与磁场变化的速度和磁场强度有关。
在水力发电机中，涡轮的转速较高，因此磁场变化的速度也很快，从而产生较大的感应电动势。
这个电动势通过发电机的绕组输出，转化为电能。
三、能量转换原理水力发电机工作的最终目的是将水流的动能转化为电能，这个过程中涉及到能量的多次转换。
首先，水流的动能被转化为涡轮的机械能。
随后，涡轮的旋转运动被传递给发电机，进一步转化为电能。
在这个过程中，有一部分的能量会因摩擦、传输损耗等因素损失掉，因此水力发电机的效率并不是百分之百。
为了提高水力发电机的功率，需要优化设计涡轮的结构、提高水轮机内水道的流速以及改进发电机的转换效率等方面。
总结：水力发电机的工作原理主要包括水流作用原理、发电机工作原理以及能量转换原理。
水流推动涡轮旋转，涡轮带动转轴旋转，通过传动装置将旋转运动转化为电动势，最终将水流的动能转换为电能。
优化水力发电机的各个部分结构以提高发电效率是进一步发展水力发电技术的重要方向。
水轮发电机的工作原理
水轮发电机是一种利用水力能源转换为电能的发电设备，其工作原理是利用水
流的动能驱动水轮转动，进而带动发电机产生电能。
水轮发电机在利用水力资源方面具有很大的优势，因为水资源是一种可再生的能源，且不会产生污染。
水轮发电机的工作原理可以简单概括为以下几个步骤：
1. 水库或河流，水轮发电机通常建在水库或河流上。
水库可以储存大量的水，
而河流则可以提供持续的水流。
这些水源都可以作为水轮发电机的动力来源。
2. 水流入水轮，水流经过水轮发电机时，会被导流装置引导到水轮上。
水轮通
常由多个叶片组成，水流的动能会被转化为水轮的旋转动能。
3. 水轮转动，水流的动能使得水轮开始旋转。
水轮的旋转速度和力度取决于水
流的流速和水轮的设计。
4. 发电机发电，水轮的旋转驱动发电机产生电能。
发电机内部的线圈在磁场的
作用下产生电流，从而转化为电能输出。
5. 输电，通过输电线路将发电机产生的电能输送到需要的地方，供给人们的生
活和工业生产使用。
水轮发电机的工作原理简单而高效，能够充分利用水力资源，为人们提供清洁、可再生的能源。
在当今环保和可持续发展的大背景下，水轮发电机作为一种重要的清洁能源设备，将在未来得到更广泛的应用和发展。
希望在不久的将来，水轮发电机能够成为能源领域的重要组成部分，为人类的生活和社会发展做出更大的贡献。
水力发电机的工作原理及性能改进水力发电机是一种通过水流驱动涡轮机转动并将机械能转换为电能的装置。
它是可再生能源领域中最重要的技术之一，具有环保、可持续等优点。
本文将介绍水力发电机的工作原理，并探讨如何改进性能，提高其效率和稳定性。
一、工作原理水力发电机的工作原理可以简单概括为以下几个步骤：首先，水从水库或河流中引入到水轮机中。
水轮机通常由多个叶片组成，当水流经过叶片时，由于动量和作用力的改变，叶片被推动转动。
接下来，转动的水轮机通过轴将机械能传递给发电机。
发电机内部包含导线圈和磁场，当导线圈在磁场中旋转时，会产生电势差，从而产生电流。
最后，通过变压器将发电机产生的交流电转换为适用于输送和使用的电压。
二、性能改进为了提高水力发电机的性能，以下几个方面可以进行改进：1.提高转轮效率：转轮是水力发电机中最核心的部件之一，也是影响发电机性能的重要因素。
通过优化叶片的形状、角度和材料，可以提高转轮的效率，减少能量损失。
2.增大装机容量：提高水力发电机的装机容量是改进性能的有效途径之一。
可以通过增加水轮机的数量和尺寸，或者改进发电机的内部结构，来提高装机容量，从而增加发电量。
3.优化调控系统：调控系统对水力发电机的性能和稳定性有着重要影响。
通过引入先进的控制算法和传感器，可以实现对水流、转速和功率等参数的精确调节，从而提高发电机的响应速度和稳定性。
4.充分利用水力资源：在设计发电机时，需要充分考虑水力资源的特点和条件。
选择合适的水轮机类型、站房建设位置以及水利工程布局等因素，可以最大程度地利用水力资源，提高水力发电机的性能。
5.节能环保设计：在性能改进的同时，还应该注重节能环保。
采用高效节能的水轮机和发电机技术，减少水耗和能耗，降低对环境的影响。
三、结论水力发电机是一种重要的可再生能源装置，通过合理的设计和技术改进，可以提高其性能，提高转轮效率、增大装机容量、优化调控系统、充分利用水力资源以及节能环保设计都是有效的方法。
水轮发电机的工作原理水轮发电机是利用水能转化为机械能，再经过发电机器将机械能转化为电能的一种发电装置。
其工作原理主要包括水轮机的工作原理和发电机的工作原理。
水轮机的工作原理是利用水流的动能驱动水轮机转动。
水轮机由基础、轴承、导水管、转轮等组成。
当水流通过导水管进入转轮内部，由于导水管的合理设计，水流的动能会转化为转轮上的压力能和动能。
转轮上的叶片可以将水流的动能转化为转轮的转动能量。
通过转子轴将转动能量传递至发电机上，进而将其转化为电能。
发电机的工作原理是利用转动的机械能转化为电能。
发电机是由固定的磁极和旋转的励磁线圈（转子）组成。
当转子转动时，励磁线圈会不断切割磁场，产生电磁感应效应。
根据法拉第电磁感应定律，励磁线圈内就会产生感应电动势，并通过导线输出。
同时，为了增强发电效果，发电机通常采用了电磁励磁。
电磁励磁使用励磁线圈产生一个恒定的磁场，从而保持发电机输出的电压稳定。
通过控制转动速度和磁场强度，可以调节发电机输出的电压和电流。
在水轮发电机中，水轮机和发电机相互配合工作，即水流驱动水轮机转动，水轮机将机械能传递给发电机，发电机利用机械能转化为电能。
水轮机通过合理的叶轮设计和水流控制，可以最大程度地转化水流的动能为机械能，提高水轮机的效率。
而发电机通过合理的电磁感应原理和电磁励磁控制，可以将机械能高效地转化为电能。
在实际应用中，水轮发电机广泛用于水能资源丰富的地区，如山区、湖泊等地。
通过调整导水管的角度和水量，可以控制水轮机的转速，从而调节发电机输出的电能量。
水轮发电机具有的优点是水能源免费、稳定可靠、环保等，同时还可以储存电能和供电调峰，具有较高的经济和社会效益。
然而，水轮发电机也存在一些局限性。
首先，水轮发电机需要有丰富的水源才能保证长期稳定的发电。
其次，水轮发电机的建设和维护成本较高，需要投入较大的资金和人力物力。
此外，水轮发电机的效率也受到一定的限制，受到水流速度、水位等因素的影响。
总之，水轮发电机借助水轮机和发电机的相互配合，将水流的动能转化为电能，是一种利用水能发电的重要装置。
水轮发电机结构及工作原理介绍水轮发电机是一种利用自然水流的动能来产生电能的装置。
它是电力工业中最为常见的发电机之一，被广泛应用于水力发电站和小型水电站中。
本文将介绍水轮发电机的结构组成及其工作原理。
一、水轮发电机的结构组成1. 水轮机水轮机是水轮发电机中的核心部件，它通过水的冲击力将水的动能转化为机械能。
水轮机通常由转子、转子叶片和轴组成。
转子是水轮机的主要部件，负责承载叶片和转动。
转子叶片用来接收水流冲击力，将动能转化为转子运动能量。
轴则将转子连接到发电机，使其能够转动。
2. 水导装置水导装置是控制水流进入水轮机的装置，它的作用是将水流引导到水轮机的转子上。
水导装置通常由水闸、引水渠和水轮机进水口组成。
水闸和引水渠用来控制水流的流量和流速，可以根据实际需要进行调节。
水轮机进水口是水流进入水轮机转子的地方，需要保证水流的稳定和流量的均匀分布。
3. 输电系统输电系统是将水轮发电机产生的电能传输到用户端的系统。
它由发电机、变压器、输电线路和配电系统组成。
发电机是将机械能转化为电能的设备，它通过转子的旋转产生感应电动势，从而产生交流电。
变压器负责将发电机产生的低电压升高为输电线路所需的高电压，以减少输电损耗。
输电线路将电能从发电厂传输到用户端，而配电系统则将电能从输电线路引导到用户家庭或工厂。
二、水轮发电机的工作原理水轮发电机的工作原理基于水能转化为机械能，再由机械能转化为电能的过程。
其工作原理可以概括为以下几个步骤：1. 水的冲击力当水流通过水闸和引水渠进入水轮机时，会受到水轮机转子上叶片的阻力，从而产生冲击力。
这种冲击力将水的动能转化为机械能，使转子开始旋转。
2. 转子的旋转转子受到冲击力作用后开始旋转，旋转的速度取决于水流的流量和水轮机的设计。
转子旋转会带动轴一起旋转，将机械能传递到发电机中。
3. 感应电动势转子的旋转会产生变化的磁场，使静子（固定在发电机内部的零部件）中的导体产生感应电动势。
根据法拉第电磁感应定律，当导体在磁场中运动时，会在导体两端产生电势差，即感应电动势。

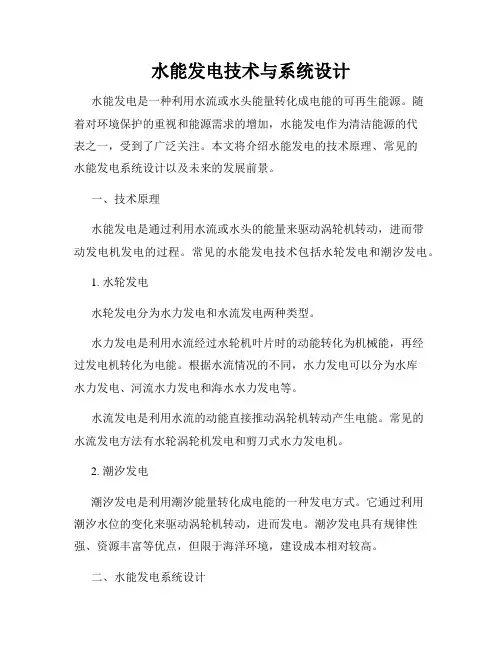

水能发电技术与系统设计水能发电是一种利用水流或水头能量转化成电能的可再生能源。
随着对环境保护的重视和能源需求的增加，水能发电作为清洁能源的代表之一，受到了广泛关注。
本文将介绍水能发电的技术原理、常见的水能发电系统设计以及未来的发展前景。
一、技术原理水能发电是通过利用水流或水头的能量来驱动涡轮机转动，进而带动发电机发电的过程。
常见的水能发电技术包括水轮发电和潮汐发电。
1. 水轮发电水轮发电分为水力发电和水流发电两种类型。
水力发电是利用水流经过水轮机叶片时的动能转化为机械能，再经过发电机转化为电能。
根据水流情况的不同，水力发电可以分为水库水力发电、河流水力发电和海水水力发电等。
水流发电是利用水流的动能直接推动涡轮机转动产生电能。
常见的水流发电方法有水轮涡轮机发电和剪刀式水力发电机。
2. 潮汐发电潮汐发电是利用潮汐能量转化成电能的一种发电方式。
它通过利用潮汐水位的变化来驱动涡轮机转动，进而发电。
潮汐发电具有规律性强、资源丰富等优点，但限于海洋环境，建设成本相对较高。
二、水能发电系统设计水能发电系统的设计主要包括水能资源评估、水能利用方式选择、设备选型和运行维护等环节。
1. 水能资源评估针对水能发电项目的可行性评估和前期规划，需要对水能资源进行评估。
包括水流量、水头、水质情况等的调查和测量，以及地质地形等环境因素的分析。
通过充分了解水能资源情况，可以为后续设计提供参考依据。
2. 水能利用方式选择根据水能资源的特点和实际需求，选择适合的水能利用方式。
常用的水能利用方式包括水电站建设、河流和海洋水流发电、潮汐发电等。
不同的水能利用方式有着不同的技术要求和经济效益，需要根据具体情况进行选择。
3. 设备选型根据水能利用方式的选择，进行相应的设备选型。
包括涡轮机、发电机、调速装置等设备的选择与配置。
需考虑装机容量、效率、可靠性等因素，以保证水能发电系统的稳定运行和经济效益。
4. 运行维护水能发电系统的运行维护是保证系统稳定运行的关键环节。
水力发电机工作原理水力发电机是一种将水流的动能转化为电能的设备。
它利用水流的动力，推动涡轮组旋转，产生机械能，再通过发电机将机械能转化为电能。
其工作原理与热力发电机类似，只是能源的来源不同。
水力发电机的工作原理可以简述如下：通过阀门调节水流的流量和压力，将水导入水轮机轮毂上的导水管，然后经过喷嘴喷射，使水流能量转化为动能。
随后，水流通过拖动的叶轮，将机械能传递给涡轮组。
涡轮组的旋转带动轴，轴上连接的发电机产生电能。
最后，通过输电线路将生成的电能传输到电网或其他用电设备中。
在水力发电机中，涡轮组是关键部件。
根据水力发电机的类型和设计，涡轮可分为垂直轴和水平轴两种类型。
对于垂直轴涡轮，水通过导水管流向涡轮上部，然后由喷嘴喷射出来。
涡轮的旋转方向与水流的流向垂直，因此称为垂直轴涡轮。
而水平轴涡轮的水流方向与涡轮的旋转方向平行，水从轮毂的旁边流过。
涡轮的形状和叶片的排列方式对于水流的激励和转化效率起着非常重要的作用。
在水力发电机中，还有其他的主要部件，例如调速器和发电机。
调速器可以控制水流的流量和压力，以适应不同的工作条件，同时保持稳定的发电功率。
发电机则是将机械能转化为电能的装置，一般采用感应发电机或同步发电机。
此外，水力发电机的性能还与水源的高度、流量和水头等因素有关。
水流的流量和水头越大，水力发电机产生的电能也越大。
因此，在设计和选择水力发电机时，需要考虑水源的条件和实际需求，以获得最佳的发电效果。
总结起来，水力发电机通过将水流的动能转化为机械能，再通过发电机将机械能转化为电能。
它的工作原理是通过调节水流的流量和压力，驱动涡轮旋转，进而带动发电机发电。
水力发电机是一种可再生能源发电设备，具有环保、可靠、长寿命的特点，被广泛应用于水电站和其他水能资源利用项目中。
ALSTOM水轮发电机设计原理1 概述没有哪种其他类型的发电机象水轮机驱动的同步发电机那样，其设计和尺寸受到许多因素的影响。
在蒸汽、气体和联合循环发电厂中使用的蜗轮发电机有着标准的转速和过速值以及统一的结构形式，因而有着相当程度的标准化设计。
对于水力发电机，由于基本决定性特性有着很大的差别，以至于两个电厂即使其额定功率相同，也仅在很特殊的情况下才使用相同的发电机。
水轮发电机的这种决定的因素多样性是由水能本身的特性造成的。
特别是以下两个决定性特性：●水能的地域限制，由此也决定了水电厂的建造位置。
蒸汽发电厂可以建造在用户的附近，而水电厂通常建造在距离用户很远的地方。
因此长距离的能源输送必不可少的。
这就对发电机的无功容量（用于远程高电压传输）和稳定性产生了额外的要求。
●水能可以以不同形式被利用。
在山区我们利用中等水量、高水头水能，但是，在低的地区，可以利用低水头但水量较大的水能。
因此有必要对不同类型的水轮机作一个简要介绍。
2 水轮机本章主要概述最重要的几种水轮机类型。
本章资料由挪威Kvaerner Energy和瑞士的Sulzer Energy提供。
2.1 水轮机型式概述根据流量和水头的不同使用不同类型的水轮机。
从下面的公式可看出能量可由于高水头、低流量获得也可由低水头、大流量获得。
P( kW)=9.81 H(m)* Q(m3/ s ). （1）这个公式定义了总的功率输出。
事实上还存在压力钢管处和水轮机自身的能量损失。
水轮机输出至发电机的功率可以用下式粗略估计。
P( kW)=8.5 H(m)* Q(m3/ s ). （2）水轮机转速并没有在上述等式中出现。
水轮机转速是水轮机制造商进行优化处理的结果。
一般说来，对于高水头的水轮机，水轮机转速相对较高，而对于低水头水轮机转速则相对较低。
由于水轮机和发电机通常直接相连，水轮机速度必须和发电机的同步转速相匹配，因此水轮发电组的转速由水轮机制造商根据可能的同步转速选定。
电网的频率由电网给出（也就是50 Hz），发电机磁极对数（p）的选择应满足下列等式：f( Hz) = p.n(rpm) *1/60下表显示了磁极对数和对应50 Hz网频的同步转速（单位为rpm）。
对60 Hz网频转速都必须乘以水轮机的飞逸转速是水轮机组达到设定的满负荷后,解除发电机造成的转速上升的极限速度。
它是在调节装置故障、设备断开及发电机出口断路器跳开这种不正常的工况下发生的。
在这种工况下发电机频率与电网频率不一致。
定子电流输出被切断，由水轮机产生的机械功率不再传递给定子，而用于加速机组，使其达到飞逸转速。
通常要评定发电机和水轮机的所有旋转部件在飞逸转速时所承受的应力。
应该切记机械应力与旋转速度的平方成正比。
飞逸转速与额定转速的比率由水轮机的型式决定。
在下列章节中将给出不同类型的水轮机的特征数据。
基于运行考虑，在机组正常工况下甩100%负荷时，要求转速的上升限制在一定的范围内。
通常要求这种甩满负荷的转速最大增至额定转速的130～140 %。
转速增加的原因一方面是由于电网一侧的负荷突然甩掉（出口开关跳闸），另一方面由于正常工作的水轮机的调节装置有数秒的关闭时间，在此期间，驱动力矩仍然存在并加速机组，上升的速率取决于整个轴系的惯性质量。
对于给定力矩，惯性质量越大，速度上升的越慢。
因此需注意到水轮机的转轮相对发电机的转子质量要轻，因此发电机的转子是决定惯性质量的主要部件。
图1。
不同水头(H)和不同流量(Q)下水轮机型式2.2 冲击式水轮机（Pelton Turbine）冲击式水轮机由分布在圆周的水斗式轮叶组成，一个或多个喷嘴冲击这些水斗。
因此，这种水轮机也叫自由喷射式水轮机。
在水流离开水斗之后，水流实际上已没有动能，落入下游。
图2：带有球形阀和水嘴的多喷头冲击式水轮机喷嘴上的阀针是一个调节和关闭装置。
冲击式水轮机通常用于高水头电站（最高1900m）。
同时，由于其简单，也可用于低水头和小流量电站。
在网频为50HZ时，冲击式水轮机典型的同步速度在1000rpm和428.6rpm之间。
通常这种水轮机的飞逸转速是额定转速的1.8至1.9倍。
2.3 轴流式水轮机（Kaplan Turbine）Kaplan水轮机有纯轴流式转轮。
将转轮叶片以适当方式安装在转毂上使其可以转动。
水流通过蜗壳进来，带有转动导叶的环形分配器作为关闭装置，它和转轮上的转动叶片一起构成调节装置。
由于这种双重调节作用，Kaplan式水轮机在带部分负载时仍有很好的效率。
因而Kaplan水轮机适应用于不同的水流状况。
图3。
带有蜗壳和导叶的Kaplan水轮机轴流定浆式水轮机（Propeller Turbine）其轮叶固定，它是Kaplan水轮机的一种特殊型式。
其优点是用于调节轮叶的复杂接力机构被取消了，但缺点是在带部分负荷时效率较低。
在有多台机组的发电厂，这一缺点可以通过选择合适的运行机组台数来补偿，这样每台机都运行在额定功率附近，因此有较高的效率。
图4 灯泡室内发电机一体化的典型灯泡式水轮机（Kavarner）在径流式电站，当电站规模较小及电站位置较低时，我们采用一种特殊类型的Kaplan机组，叫灯泡式机组。
水流直接从上游流入下游，因此其压能损失比典型的直立式Kaplan机组要小。
直立式Kaplan机组的水流是水平流入，从水轮机垂直流出。
另一种类型的Kaplan水轮机是为潮汐电站设计的，然而它主要用在径流式老电站的改建，这些老电站不能改变现有的厂房，由于它轴向长度短，结构紧凑，因而经常被采用。
这种水轮机没有轮叶调节，因此它是定浆式水轮机的一种。
由于水流垂直流过水轮机，这种水轮机叫作STRAFLO（贯流式水轮机）。
图5 带发电机的贯流式水轮机（Sulzer-ABB）在50HZ网频时Kaplan水轮机的典型转速低于200转/分钟。
直立式Kaplan机组的最大输出功率为约200MW，灯泡式机组为90MW，贯流式机组为20MW。
这些类型的水轮机组的飞逸转速通常是额定转速的2.5至3.5倍。
2.4混流式水轮机（Francis Turbine）在混流式水轮机中，水从转轮的周围进入，水流从蜗壳径向流入水轮机大轴，然后轴向流出。
转轮上的叶片互相遮盖形成水流通道，允许连续的水流从上游侧流向下游侧。
只有部分能量被转轮消耗，大部分能量随着水流流向尾水，尾水管与转轮相连，承担着利用剩余动能的功能，在尾水管里水流速度减慢产生负压效果，这个能量转换过程叫做尾水管回收。
带导叶的环形分配器用于切断和调节水流。
混流式水轮机适用于中等水头的电站，尽管最近它更多用于高水头电站。
如今600m水头甚至更高水头的混流式机组已投入运行。
混流式机组也被用于超大容量、低转速机组，如巴西和巴拉圭的伊泰普机组。
由于应用广泛，混流式机组的同步转速可从500rpm到不足100rpm。
其典型飞逸转速为额定转速的1.7至2.2倍。
图6. 带蜗壳和保护压力钢管用的集成旁通阀的混流式机组2.5 泵式（可逆式）水轮机(Pump Turbine)可逆式水轮机是一种既可抽水、又可发电的水力机械。
它通常是一种特殊设计的混流式水轮机，在设计混流式水轮机时结构方面的考虑，同样适用于可逆式水轮机。
图7. 高水头可逆式水轮机（Kvaerner）这些机组的典型飞逸转速稍低于常见的混流式水轮机，其与额定转速的比值为1.5至1.6。
3 水力发电机的结构形式3.1 水力发电机的要求前面的章节详细地介绍了水轮机结构形式和设计的多样性。
由于水轮机的多样性，就会对与其相连的发电机产生一系列的要求。
电网对发电机也给定了一些要求，如无功容量、功率因素、电抗甚至定子出线电压都有定义。
对水轮发电机系统及重要的要求在下图中作了简短的概括。
图8. 同步电机的基本原理和水力发电机的设计3.2 ALSTOM POWER水轮发电机发展过程中的一些里程碑下列曲线表明ALSTOM POWER水轮发电机在过去几十年的发展情况，曲线中给定了几个特征数据：输出功率/机组（低转速发电机），输出功率/磁极（高转速机组）。
图9 输出功率/机组（低转速发电机，上图），输出功率/磁极（高转速机组，下图）3.3水轮发电机设计的影响因素除了由水轮机和电网给定的要求外，还有其他各种影响因素决定水力发电机的设计。
通常这些信息在发电机详细设计时给出，但有时它们也是内部优化处理过程的结果。
下面列出一些典型的例子：●设计运输重、大部件及装配的尺寸限制●发电机的安装（垂直/水平），轴承布置●特殊外购要求●指定车间的制造能力●冷却系统；冷却水允许的最大温升●抵抗地震的能力将水轮机和电网的要求以及以上种种因素考虑进去，电气设计工程师可以开始工作。
通常设计结果是以下四种类型发电机的一种：图10 . 不同应用的发电机结构型式应根据机组功率输出值或高转速机组单个磁极的功输出值，定义机组冷却型式。
图11给出了几种典型的冷却方法及它们的应用。
图11. 典型冷却方式极其应用4 水力发电机的设计4.1 大容量低转速机组这种机组应用于径流式电站的运行，它们由混流式或轴流式水轮机驱动，因为发电机尺寸大，按单个部件制造和运输，最后在现场装配。
水力发电机一般由闭环空冷回路冷却，转子中心和转子磁轭起径向风扇作用，因此被称作“径向通风”。
从转子中心出来的空气先冷却转子上的磁极绕组，定子由穿过定子径向槽的冷却空气间接冷却或者由定子绕组冷却水直接冷却。
定子水冷方式主要应用于超大型低转速机组（大于700MW）。
图12 大容量低转速机组—通风回路和例子：土耳其KARAKAYA。
4.2 高转速机组这种机组应用于山区高水头电站，它们由混流式或冲击式水轮机驱动，这些水力发电机通常在工厂制成大型部件（定子，转子，轴承），最后在现场装配。
高转速机组通常由闭环空冷回路冷却，转子装有轴向风扇，因此被称作“轴向通风”。
可逆式机组有两个6旋转方向，电动风扇将冷却空气吹入机组，与机组旋转方向无关。
磁极绕组由轴向气流冷却，对于超过22MV A/磁极的大型机组，采用水冷直接冷却磁极绕组，定子由穿过定子径向槽的冷却空气间接冷却或者直接由定子绕组冷却水冷却。
定子水冷方式通常与转子水冷方式一起用于大型高转速机组（大于350MW ）。
图13 高速机组—空冷机组通风回路，全水冷机组的水循环回路。
定子铁芯通过定子背后的冷却水管冷却。
4.3 灯泡式发电机这些机组应用于径流式电站，由灯泡式水轮机驱动。
由于其发电机是放置于水流中，其尺寸必须与灯泡室匹配，中空的灯泡体由位于上游的半球形灯泡鼻端和相邻的构成发电机室的柱状部分构成。
这些机组通常由闭环空冷回路冷却，用电动风扇来循环冷却空气，用于提供冷却空气的空—热交换器由二次冷却水回路冷却，二次冷却水回路为安放在灯泡鼻端周围的轮缘导管冷却器。
轮缘导管冷却器把二次冷却水回路热量交换至河水中。
