核磁共振图谱分析软件的使用说明

核磁共振图谱分析软件的使用说明

标峰
在工具栏中用鼠标左键按下
按钮，在其下拉菜单中，
选peak picking，此时鼠标指针成双峰形状，将鼠标移到将
要标的峰附近按下鼠标左键后拖动，图上出现矩形虚
框，将峰括在虚框范围内，松开鼠标左键既可看到标好的
峰位，然后用鼠标在
按钮旁的下拉菜单中选 list
Байду номын сангаас
peaks ，则在画面上显示peak picking list 清单，可用清单中
峰面积的积分
取消对某个峰积分的操作： 在integration manager 对话框中用鼠标navigate下的左右
箭 头 选 中 要 取 消 积 分 的 峰 ， 然 后 用 鼠 标 点 击 integration manager 中delete 的current 即可。
在工具栏中用鼠标按出 按钮旁的下拉菜单，选其 中list integrates，画面上即出现list of integrates 窗口，其中 提供了积分的相关信息，可导出用于分析。
在工具栏中用鼠标左键按下
按钮旁的下拉
菜单，用鼠标选其中integrate。移动鼠标到要积分峰的
峰面积的积分
左端根部（此时鼠标指针旁多一积分线指示），按下鼠标 左键（此时鼠标又变成指针成十字线）向右拖鼠标到要积 分峰的右端根部，松开鼠标左键，即完成此峰的积分。再 移动鼠标对其他峰积分。待要积分的峰全部积好后，再在 工具栏中用鼠标按出按钮旁的下拉菜单，选其中integration manager ， 此时画面上出现integration manager 对话框。使 用integration manager 对话框中的功能修改调整积分值积分 区域和积分线的水平。
口，其中显示该峰的化学位移或频率（可在其中选定），

核磁共振图谱分析软件的使用说明讲课文档

核磁共振图谱分析软件的使用说明讲课文档
couplingcontants 窗口用鼠标左键点击该信息行使其变兰，再移
动鼠标点击delete 即可。完全读取后，可在coupling contants 窗口选copy 复制偶合信息到其他文档中用于分析。
第十八页，共25页。
图上加注
在工具栏中用鼠标按下按钮 ，在画面上出现add text
窗口，在其中输入注释，选好字型、大小和修饰及位置等后，用鼠 标左键点击OK，注释即显示在谱图上。此时注释外围有框，表 示注释仍处于活动状态，移动鼠标到注释框上，按下鼠标左键 可拖动注释框到指定的位置，松开左键，移鼠标到其他位置再 击鼠标左键，则注释的外框消失，此注释完成。若修改或删除 已完成的注释，则要将鼠标移到要修改的注释上，待鼠标指针 变成手掌时，此时也表示该注释处于活动状态，击鼠标右键后 选编辑或删除，当然此时也可用鼠标移动其位置。
第十四页，共25页。
读取两峰间化学位移值和差值
用鼠标按下按钮
，鼠标指针成十字线，移动十字
线到指定的峰，按下鼠标左键，在画面上出现info view 窗口，
其中显示该峰的化学位移或频率（可在其中选定），再用鼠标移动
十字线到指定的第二个峰，按下鼠标左键，则在info view 窗口显
示该峰的化学位移或频率及与第一个峰的差值。若要保存此信息，
据 可 用 鼠 标 左 键 点 击 工 具 栏 files 按 钮 ， 在 其 下 拉 菜 单 中 选
exportfile ， 格 式 可 选 ASCII 或 metafile 。 建 议 分 别 用 ASCII 和
metafile 两种格式存谱和输出数据。
第二十三页，共25页。
在其它文档和程序中的应用
则谱图叠合在一起。移动鼠
标选中要调整的吸收曲线（当前活动的曲线若不是希望的

MestReNova使用方法

MestReNova使用方法

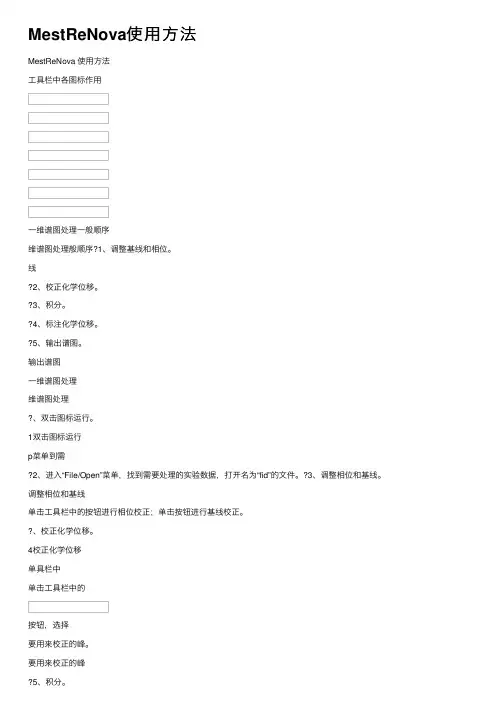

MestReNova使⽤⽅法MestReNova 使⽤⽅法⼯具栏中各图标作⽤⼀维谱图处理⼀般顺序维谱图处理般顺序?1、调整基线和相位。

线2、校正化学位移。

3、积分。

4、标注化学位移。

5、输出谱图。

输出谱图⼀维谱图处理维谱图处理、双击图标运⾏。

1双击图标运⾏p菜单到需2、进⼊“File/Open”菜单，找到需要处理的实验数据，打开名为“fid”的⽂件。

?3、调整相位和基线。

调整相位和基线单击⼯具栏中的按钮进⾏相位校正；单击按钮进⾏基线校正。

、校正化学位移。

4校正化学位移单具栏中单击⼯具栏中的按钮，选择要⽤来校正的峰。

要⽤来校正的峰5、积分。

单击⼯具栏按钮右边的⼩箭头，在下拉菜单中选择“Manual”进⾏⼿动积分；单M l”进⾏⼿动积分单击则软件⾃动积分（不推荐）。

积分数值的改变6、积分数值的改变。

将⿏标移到积分曲线上，曲线区域颜⾊变为红⾊后双击，修改“Normalized”中的数值后关掉即可。

数值后关掉即可7、标注峰的化学位移值。

单击⼯具栏按钮右边的⼩箭头，在下拉菜单中选择“Manual Threshold”进⾏拉菜单中选择Manual Threshold进⾏⼿动标峰；单击则软件⾃动标峰。

峰析8、多重峰分析。

单击⼯具栏按钮进⾏多重峰分析。

在右边⼩箭头的下拉菜单中选择“Report”输出分析结果。

出分析结果9、输出采样参数。

进⼊“View/Tables/Parameters”菜单将其显⽰出来单击“”按钮可将其粘显⽰出来，单击Report按钮可将其粘贴到谱图上。

输数值10、输出积分数值。

进⼊View/Tables/Integrals菜单将其显进⼊“”菜单将其显⽰出来，单击“Report”按钮可将其粘贴到谱图上。

到谱图上11、输出谱图。

进⼊“File/Save As”菜单可将处理后的谱图输出多种格式。

图输出多种格式⼆维谱图处理进⼊“File/Open”菜单，找到需要处理的菜单维实数据开为或者⼆维实验数据，打开名为“2rr”“acqu”的⽂件。

【推选】核磁共振图谱分析软件的使用说明PPT文档

【推选】核磁共振图谱分析软件的使用说明PPT文档

峰面积的积分
氢谱中峰面积与氢原子的个数成正比。 1、自动积分
用鼠标左键点击工具栏中tool 按钮，在其下拉菜 单选integration 中的automatic1D integration，则自动 积分。
2、手动积分
在工具栏中用鼠标左键按下
按钮旁的下拉
菜单，用鼠标选其中integrate。移动鼠标到要积分峰的
峰面积的积分
若希望得到一个以上的局部图，处理好第一个小图后，移到指定位置，重复以上操作即可得到第二个以至更多。
若需对谱图进行多种处理时可选从某一中间结果着手，而不必每次都从原始数据开始。
左端根部（此时鼠标指针旁多一积分线指示），按下鼠标 都有此类功能，可根据需要选用。
先用上述垂直显示方法排列要叠加的谱图，然后用鼠标左键点击谱图下部图标 则谱图叠合在一起。
具体方法参见前面的介绍。
移动鼠标对其他峰积分。待要积分的峰全部积好后，再在 在工具栏中用鼠标按下按钮
，画面上出现full view 窗口，使用其中 功能，确定分段数，可使谱图分段扩大显示。
先用MestRe-C 打开已处理好的谱图，用鼠标左键点击工具栏edit 按钮在其下拉菜单中选copy 中的 matafile to clipboard，然后粘贴到如
MestRe-C可以从网站免费下载。
定标
在工具栏中用鼠标左键按下
然后移动鼠标到要定标的峰（TMS或溶剂峰）位（此时 鼠标指针为十字线）上，点击鼠标左键则出现
选择框中添加新集团的标准值。选定后用鼠标左键点击
OK,然后用鼠标按起工具栏中
按钮，即可。
标峰
在工具栏中用鼠标左键按下 按钮，在其下拉菜单中， 若希望得到一个以上的局部图，处理好第一个小图后，移到指定位置，重复以上操作即可得到第二个以至更多。

mestrenova氢谱积分

mestrenova氢谱积分

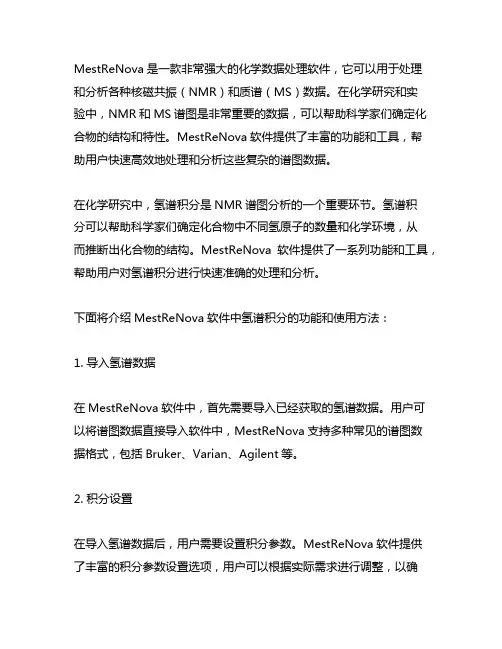

MestReNova是一款非常强大的化学数据处理软件，它可以用于处理和分析各种核磁共振（NMR）和质谱（MS）数据。

在化学研究和实验中，NMR和MS谱图是非常重要的数据，可以帮助科学家们确定化合物的结构和特性。

MestReNova软件提供了丰富的功能和工具，帮助用户快速高效地处理和分析这些复杂的谱图数据。

在化学研究中，氢谱积分是NMR谱图分析的一个重要环节。

氢谱积分可以帮助科学家们确定化合物中不同氢原子的数量和化学环境，从而推断出化合物的结构。

MestReNova软件提供了一系列功能和工具，帮助用户对氢谱积分进行快速准确的处理和分析。

下面将介绍MestReNova软件中氢谱积分的功能和使用方法：1. 导入氢谱数据在MestReNova软件中，首先需要导入已经获取的氢谱数据。

用户可以将谱图数据直接导入软件中，MestReNova支持多种常见的谱图数据格式，包括Bruker、Varian、Agilent等。

2. 积分设置在导入氢谱数据后，用户需要设置积分参数。

MestReNova软件提供了丰富的积分参数设置选项，用户可以根据实际需求进行调整，以确保对氢谱数据的准确处理和分析。

3. 自动积分MestReNova软件还提供了自动积分功能，可以帮助用户快速对氢谱数据进行积分。

用户只需点击相应的按钮，软件即可自动识别氢谱中的峰并进行积分，大大提高了处理效率和准确性。

4. 手动调整除了自动积分外，用户还可以对氢谱积分进行手动调整。

MestReNova软件提供了直观友好的操作界面，用户可以方便地对积分线进行拖动和调整，以满足不同实验条件下的需求。

5. 积分结果分析完成积分后，MestReNova软件还提供了丰富的数据分析功能，用户可以查看和分析积分后的结果。

软件可以自动生成积分数据表格和图形表示，用户可以直观地了解氢谱中不同峰的积分面积和相对积分比例，有助于进一步的化合物结构分析和研究。

MestReNova软件提供了丰富的功能和工具，帮助用户快速准确地处理和分析化学数据。

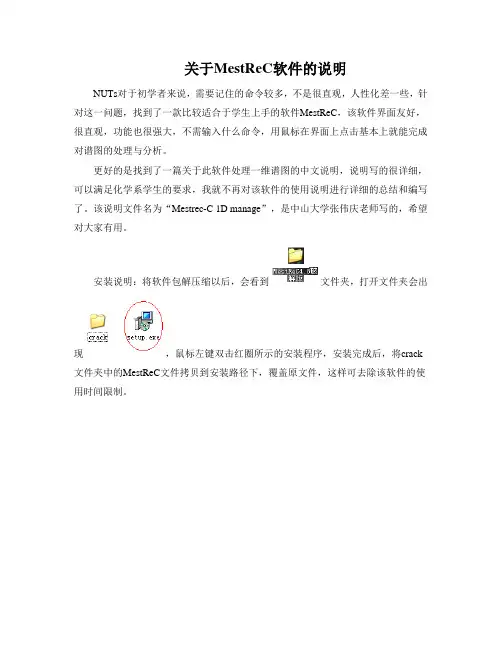

关于MestReC软件的说明

关于MestReC软件的说明

关于MestReC软件的说明
NUTs对于初学者来说，需要记住的命令较多，不是很直观，人性化差一些，针对这一问题，找到了一款比较适合于学生上手的软件MestReC，该软件界面友好，很直观，功能也很强大，不需输入什么命令，用鼠标在界面上点击基本上就能完成对谱图的处理与分析。

更好的是找到了一篇关于此软件处理一维谱图的中文说明，说明写的很详细，可以满足化学系学生的要求，我就不再对该软件的使用说明进行详细的总结和编写了。

该说明文件名为“Mestrec-C 1D manage”，是中山大学张伟庆老师写的，希望对大家有用。

安装说明：将软件包解压缩以后，会看到文件夹，打开文件夹会出
现，鼠标左键双击红圈所示的安装程序，安装完成后，将crack 文件夹中的MestReC文件拷贝到安装路径下，覆盖原文件，这样可去除该软件的使用时间限制。

mestrenova氢谱打开变成碳谱

mestrenova氢谱打开变成碳谱

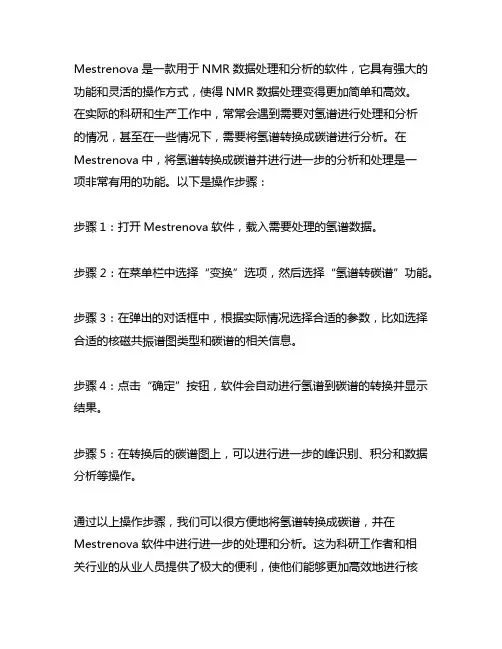

Mestrenova是一款用于NMR数据处理和分析的软件，它具有强大的功能和灵活的操作方式，使得NMR数据处理变得更加简单和高效。

在实际的科研和生产工作中，常常会遇到需要对氢谱进行处理和分析的情况，甚至在一些情况下，需要将氢谱转换成碳谱进行分析。

在Mestrenova中，将氢谱转换成碳谱并进行进一步的分析和处理是一项非常有用的功能。

以下是操作步骤：步骤1：打开Mestrenova软件，载入需要处理的氢谱数据。

步骤2：在菜单栏中选择“变换”选项，然后选择“氢谱转碳谱”功能。

步骤3：在弹出的对话框中，根据实际情况选择合适的参数，比如选择合适的核磁共振谱图类型和碳谱的相关信息。

步骤4：点击“确定”按钮，软件会自动进行氢谱到碳谱的转换并显示结果。

步骤5：在转换后的碳谱图上，可以进行进一步的峰识别、积分和数据分析等操作。

通过以上操作步骤，我们可以很方便地将氢谱转换成碳谱，并在Mestrenova软件中进行进一步的处理和分析。

这为科研工作者和相关行业的从业人员提供了极大的便利，使他们能够更加高效地进行核磁共振数据分析和应用。

Mestrenova软件具有强大的功能和灵活的操作方式，能够帮助用户高效地处理和分析NMR数据。

将氢谱转换成碳谱是Mestrenova软件中的重要功能之一，为用户提供了极大的便利。

希望以上操作指南能够帮助到大家，在实际的工作中更加方便地使用Mestrenova软件进行NMR数据处理和分析。

在科学研究和实验室工作中，核磁共振（NMR）是一种广泛应用的分析技术，其中氢谱和碳谱是最常见的谱图类型之一。

氢谱主要用于分析有机化合物中氢原子的化学环境和相对丰度，而碳谱则用于分析有机化合物中碳原子的化学环境和相对丰度。

然而，在某些情况下，需要将氢谱转换成碳谱，以便更好地进行数据分析和解释。

Mestrenova软件作为一款专业的NMR数据处理和分析软件，提供了方便快捷地实现氢谱到碳谱转换的功能。

氢谱转换成碳谱后，分析师可以更准确地识别化合物的结构和进行谱峰积分，加快谱图解析的速度，并且能更好地应用于化合物的鉴定和定量分析。

mestC操作

mestC操作

版本1. 制作公司网站: 2. Mestrec 399 与 Mestrec 317, Mestrec351 操作类似, 如下:打开 fid 法 1: <File> / <Import Spectra> 某氢谱 <xxx.fid> <fid><打开>其中 Select File Type 为 Automatic, 软件自动选择仪器型号.法 2: <File> / <Open> Select File Type 为 All Files. 打开后找左下角 fid 文档.傅立叶转换 (wft)法 1: 快捷图标 (FT) 的 Full FT (<Process> / <Full FT>)法 2: 快捷图标 (FT) 的 Fourier Transform(<Process> / <Fourier Transform> <Apply Along t> (应用于需要改 size 数值时)调相位 (ph)法 1: 自动: 快捷图标 (靠右多选相位图标) <Automatic Phase APT>(或自 <Process> / <Phase Correction> <Automatic Phase APT>)法 2: 手动: 快捷图标 (靠左单选相位图标)(或自 <Process> / <Phase Correction> <Phase Correction>)出现小框, <More>, 点 Biggest 框, 出现手图标后移动到某峰,旋转粗调或按左右细调 0 级 (全动), 1 级 (本身不动) 相位, <OK>调谱图高度 (vp)鼠标在谱图基线处, 出现手图标后上下拉动.调峰高 (vs)法 1: 转动鼠标的中间滚轴法 2: 快捷+ - 图标 (<View> / <Increase Intensity> 或 <Decrease Intensity>)定标(reference)快捷图标TMS (<Tools> / <Reference>),按下移动十字到 TMS (或某已知峰), 对齐时出现粉线, <TMS > (或输入数值), <OK>定范围(Expand)快捷图标放大镜 (<View> / <Zoom> <Zoom In>), 在标尺下拉框 10.2 ~ -0.2 ppm 若失误欲回全谱: <View> / <Zoom> <Full Spectrum> (or 快捷图标: Full).* 操作完记得点消放大镜, 否则继续操作.显示峰值(th / dpf)1. <快捷图标 Peak Picking> (三小峰图), 按左键拉范围, 化学位移值出现于峰顶.菜单上位置: <Tools> / <Peak Picking> <Peak Picking>)2. 显示特小峰: <快捷图标 Peak Picking> <Peak by Peak>, 挑选 (可: zoom 放大后选) ( <Tools> / <Peak Picking> <Peak by Peak>).3. 删除全部: <快捷图标 Peak Picking> <Delete all peaks>删除个别峰值: <快捷图标 Peak Picking> <List Peaks>, 自出现的数字表中删除.存谱 (svf)<File> <Save> 随时存谱以防万一基线校正 (bc)<Process> / <Baseline> <Full Auto>建议在积分前操作, 有利于积分的准确.积分 (int) (cz) (resets)1. <Integrate 快捷图标> (小积分图)菜单上位置: (<Tools> / <Integration> <Integrate>)2. 先全部积分: 按左键拉框, 得整积分线调整积分大小: 出现手图标直接上下拉动调整位置高度: <Integrate 快捷图标> <Integration Manager> 点上下箭头调整.另法: 出现手图标按 control 键上下拉 (^ 拉)3. 切积分线: 以全积分线为背景参考, 对每峰逐一拉小框.4. 删除背景积分线: <Integration Manager> 调整箭头对准某积分线, 点右键 <Delete定积分值 (set int)<Integrate 快捷图标> <Integration Manager>, <Navigate 箭头> 到选某积分线,于 Reference 框给新积分值.细看部分 (inset)1. <Edit> / <Copy> <Copy Spectrum> (或 ^C), 之后 <Paste>, 出现 2 重叠图.2. 调整上层图: 框大小, 高度; 以 zoom 放大某峰 (分几次), 峰高 (滚轴), 去掉积分.a. 去图框线: 空白处, 点右键选 <Properties>, <Spectrum>,自 Spectrum Borders <Set>, <Presets None>, <OK>b. 去 XY 轴线: 鼠标分别在 X 与 Y 轴, 右键, 去除<Scale>.c. 调整峰高低: 点 + / - 图标.d. 放大: <Zoom>, 拉框放大某峰, 可分几次处理.3. 放大第二部分快速法:拷贝刚处理好的小图, 点 <Full>, 点 <放大镜> 放大新部分.命名 (text)1. 点快捷图标: A 字图 (or 右键 <Add Text Comment), 输入名字, 调整字体, 大小.2. 若换行按 ^Enter (按 control 回车)3. 修改内容: 对准字图, 按右键给结构图自 Chemwindow 或 Chemdraw 拷贝结构图入. (配合背景颜色, 例如转换成红色)打印 (pl)先<Print Preview>, 之后 <Print>存入 Words 1. <Edit> / <Copy> <Copy Metafile to Clipboard>, paste 到 words 中, 得一般黑白谱.2. <Edit> / <Copy> <Copy Bitmap to Clipboard>, paste 到 words 中, 得彩色谱.去卷积(未分开峰处理)0. 将没分开的峰进行理论区分, 得较精确积分比.1. 将欲拆解的峰放大.2. <Tools> / <Line Fitting> <Select Peak>3. 点各峰 (自峰顶 or 标尺, 出现手/峰图像时点击), 出现理论单峰.a. 删除: 点箭头选择到绿色峰, <Delete Peak>b. 全删: <Delete All>c. 移动选择峰: 小框左上的左右箭头, 选定的峰呈现绿色.3. <Perform Fit> 若花时太久取消, 按 ESC.4. <Show Report>, <Copy> 可粘贴到 Words 或 Excels.5. 看处理后谱: 小框中的 <Create Spectrum>备注1. 熟悉后, 可以充分使用快捷图标.2. 操作后, 需取消 (由快捷图标不再凹下) 该指令, 才好继续下个指令操作.Integration Manager 出现 Integration Manager 小框数法: (得在积分指令下)1. <Integrate 快捷图标> <Integration Manager>2. <Tools> / <Integration> <Integration Manager>3. 便捷法: 积分状态时, 鼠标放积分区域出现手图标时, 点右键.4. 在积分线附近, 出现手图标后点击二下Properties 用途: 更改各种设置 (颜色, 边框), 出现 Properties 小框数法:1. 空白处, 左键点击 2 下2. 空白处, 点右键选 <Properties>3. <Options> / <Properties>Default 1. 自上述<Properties>的 Prefenences 框, 更改各种设置 (颜色, 边框) 后, <Default> <OK>2. 建议不要随便更改, 考虑以后处理 2D 谱图还原困扰.。

用MestRe-C 软件处理一维氢谱教程

用MestRe-C 软件处理一维氢谱教程
注意再确定其他峰的偶合时，先击 coupling contants 窗口中的 reset。
显示或删除偶合信息在谱图上的操作： 在 coupling contants 窗口中 shift1 栏下用鼠 标左键选中打勾则会在谱图中显示该偶合 信息。若需删除某一偶合信息，在 coupling contants 窗口用鼠标左键点击该信息行使其 变兰，再移动鼠标点击 delete 即可。

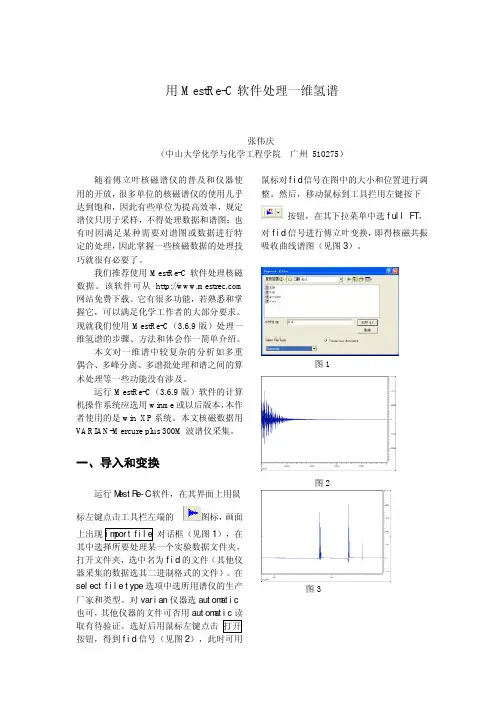

用 MestRe-C 软件处理一维氢谱
张伟庆 （中山大学化学与化学工程学院 广州 510275）
随着傅立叶核磁谱仪的普及和仪器使 用的开放，很多单位的核磁谱仪的使用几乎 达到饱和，因此有些单位为提高效率，规定 谱仪只用于采样，不得处理数据和谱图；也 有时因满足某种需要对谱图或数据进行特 定的处理，因此掌握一些核磁数据的处理技 巧就很有必要了。
都有此类功能，可根据需要选用。
与吸收曲线水平方向调整比较，对吸收曲线 垂直方向的调整就显的简单多了，只是要根 据需要调整吸收曲线基线在谱图中的上下 位置和吸收曲线峰的高低。
在工具栏中用鼠标按下按钮 ，画 8 读取两峰间的化学位移或频率及其
面上出现 full view 窗口，使用其中 功能， 差值
确定分段数，可使谱图分段扩大显示。
5 对已放大谱图连续的浏览
在工具栏中用鼠标按下 按钮，移动 鼠标（此时鼠标指针变成粗十字箭头）到谱 图上，按下鼠标左键沿水平方向或垂直方向 拖动鼠标，谱图中的曲线即可在水平方向移 动对已放大谱图连续的浏览。与扩展和分段 浏览不同，此操对谱图垂直方向也有效。
用鼠标按下 按钮，鼠标指针成十字
线，移动十字线到指定的峰，按下鼠标左键， 在画面上出现 info view 窗口，其中显示该 峰的化学位移或频率（可在其中选定），再 用鼠标移动十字线到指定的第二个峰，按下 鼠标左键，则在 info view 窗口显示该峰的 化学位移或频率及与第一个峰的差值。若要 保存此信息，可将鼠标移到 info view 窗口， 鼠标指针恢复到原来形状再右击鼠标，选 copy，再复制此信息到指定的文档中。

MestReNova软件及教程1--一维图谱处理

MestReNova软件及教程1--一维图谱处理

将拉好（边框）的图，点中的复制，粘贴到才C13 中，再点
中复制粘贴 ，90
C13， 135
再到C13
此后在edit/select all 全部放。（谱宽就一致） （先贴时感觉对不上，因每个图谱谱宽，中心频率不一致，做好
select all，同时放大即可）大
此后在edit/select all 全部放大。（谱宽就一致） （先贴时感觉对不上，因每个图谱不一致，做好select all，同时放
改动积分面积；鼠标拉到积分线上双击鼠标左键，跳出对话框把 normalized改为所要值，点击auto.
点中放大镜放大，还原
2．C.Dept同时画 or 放大
• ①分别打开C. Dept90°，Dept 135，C标峰。
•
C点中 拉到下面 ， Dept90点中拉到中间 ，
Dept 135点中拉到上面
全部打开

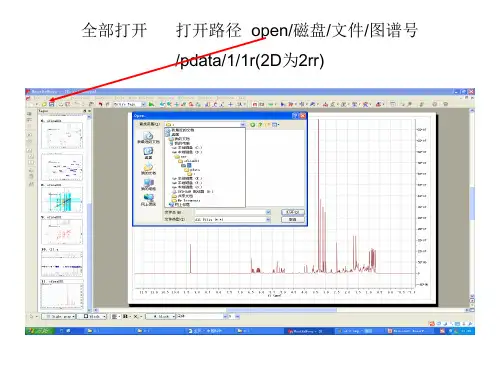

打开路径 open/磁盘/文件/图谱号 /pdata/1/1r(2D为2rr)
常用功能块：放大，缩小，全谱，手柄（拉动积分线），tms参考，标 峰，积分，显示多个功能块。
标峰
手动标峰
手动积分
点中手柄，左手按住积分线上下拉动积分线
改动积分面积；鼠标拉到积分线上双击鼠标左键，跳出对话框把 normalized改为所要值，点击auto.
。
•
②可以直接拉动，上拉，下拉，上，下拉（边框），
在再点中的复制，粘贴，再粘贴 ，90 到 C13t/select all 全部放大。（谱宽就一致）
• （先贴时感觉对不上，因每个图谱不一致，做好 select all，同时放大即可）
C.Dept同时画 or 放大
大即可）
此后在edit/select all 全部放大。（谱宽就一致） （先贴时感觉对不上，因每个图谱不一致，做好select all，同时放

核磁处理软件Mestre-C讲座

核磁处理软件Mestre-C讲座
1. 依次打开C和 DEPT；化学位移的标定与 氢谱类似。
2. 将C谱与DEPT放入同一页中： 将C谱取峰，校正，确定C谱范围； 将DEPT打开，并确定成与C谱相同范围
精选2021版课件
16
取消13-C纵坐标，击鼠标右击properties/vertical scale/ 取消选择show scale
精选2021版课件
19
将C谱复制edit/copy spectrum在新打开文件中，再把 DEPT复制至其中，拉动边框使其左右对齐，
精选2021版课件
20
做好的13C dept
精选2021版课件
21
3. 2D-NMR处理
精选2021版课件
22
2D粘贴1D：从上面图标上点击setup 1D Traces 再从跳出的 对话框中点击lead from disk选择1D查找范围，样品所在， 样品名，图谱编号pdat/1r双击。
27
2D去边框： 粘贴好1D后，选中1D上边（或左边），点击鼠标右键
/properties/set/none/ok/apply/ok
精选2021版课件
28
2D谱中加网格线
精选2021版课件
29
精选2021版课件
30
பைடு நூலகம்
修改此处数值调整网格线的疏密
精选2021版课件
31
精选2021版课件
32
精选2021版课件
精选2021版课件
23
调整1D：如图按左边对话进行调整。
精选2021版课件
24
画图：选择从上面图标上点击红色方框，再从跳出的对话 框中点击红色方框图旁边的第二个圆圈图。
精选2021版课件
25

核磁处理软件Mestre-C讲座5

核磁处理软件Mestre-C讲座5

1. H-NMR的处理
标峰 积分
编辑版pppt
3
编辑版pppt
4
编辑版pppt
5
编辑版pppt
6
鼠标放到边框处，可拖动调整谱图位置
编辑版pppt
7
1.标峰，点击Peak Picking按钮，使用鼠标选中（框住） 在谱图中进行标记
编辑版pppt
8
化学位移保留小数点后３－５位： options/properties/peak pick/decimal
核磁处理软件
Mestre－C
编辑版pppt
1
核磁数据的目录结构
Bruker仪器：
文件名\编号\，原始数据存储在这个文件夹中 \文件所存盘\文件名\样品编号\pdata\处理编号\
文件类型(all files)\文件名1D为 1r，2D为 2rr ， 处理过的数据存储在这个文件夹中
编辑版pppt
2
编辑版pppt
16
取消13-C纵坐标，击鼠标右击properties/vertical scale/ 取消选择show scale
编辑版pppt
17
取消dept中的横坐标和纵坐标，击鼠标右击 properties/vertical scale (horz scale)/ 取消选择show scale,
/properties/set/none/ok/apply/ok
编辑版pppt
28
2D谱中加网格线
编辑版pppt
29
编辑版pppt
30
修改此处数值调整网格线的疏密Biblioteka 编辑版pppt31
编辑版pppt
32
编辑版pppt
33
编辑版pppt
