昆明学院自动控制原理课程设计报告

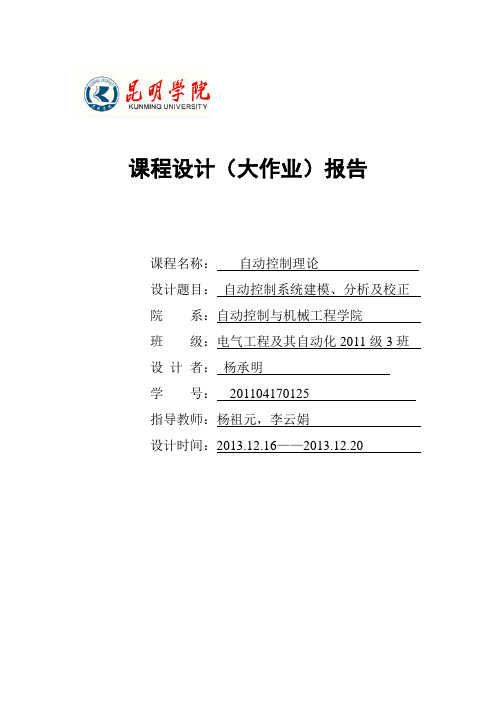

课程设计（大作业）报告课程名称：自动控制理论设计题目：自动控制系统建模、分析及校正院系：自动控制与机械工程学院班级：电气工程及其自动化2011级3班设计者：杨承明学号：201104170125指导教师：杨祖元，李云娟设计时间：2013.12.16——2013.12.20昆明学院课程设计（大作业）任务书1.用matlab 语言编制程序，实现以下系统：1）226418245)(23423++++++=s s s s s s s G 解：num=[5,24,18];>> den=[1,4,6,2,2];>> G=tf(num,den)Transfer function:5 s^2 + 24 s + 18-----------------------------s^4 + 4 s^3 + 6 s^2 + 2 s + 22）)523()1()66)(2(4)(23322+++++++=s s s s s s s s s G 解：num=4*conv(conv([1,2],[1,6,6]),[1,6,6]);den=conv(conv(conv(conv([1,0],[1,1]),[1,1]),[1,1]),[1,3,2,5]); >> tf(num,den)Transfer function:4 s^5 + 56 s^4 + 288 s^3 + 672 s^2 + 720 s + 288-----------------------------------------------------s^7 + 6 s^6 + 14 s^5 + 21 s^4 + 24 s^3 + 17 s^2 + 52.两环节G1、G2串联，求等效的整体传递函数G(s)32)(1+=s s G 127)(22++=s s s G 解：G1=tf(1,[1,3]);>> G2=tf(7,[1,2,1]);>> G=G1*G2Transfer function:7---------------------s^3 + 5 s^2 + 7 s + 33.两环节G1、G2并联，求等效的整体传递函数G(s) 32)(1+=s s G 127)(22++=s s s G 解：G1=tf(1,[1,3]);G2=tf(7,[1,2,1]);>> G=parallel(G1,G2)Transfer function:s^2 + 9 s + 22---------------------s^3 + 5 s^2 + 7 s + 34.已知系统结构如图，求闭环传递函数。

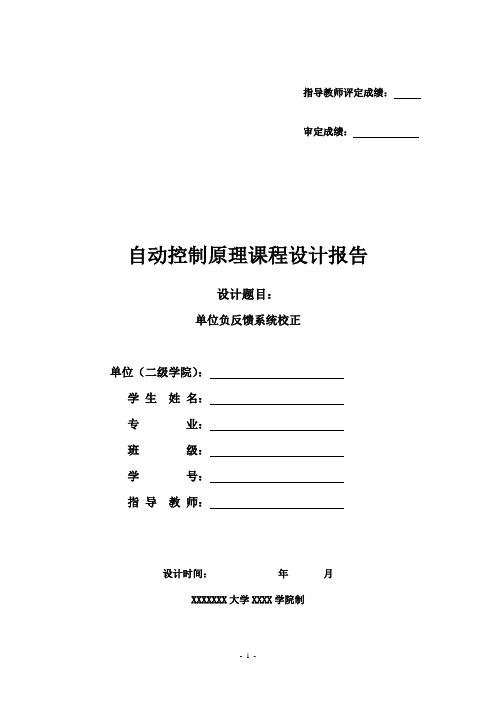

指导教师评定成绩：审定成绩：自动控制原理课程设计报告设计题目：单位负反馈系统校正单位（二级学院）：学生姓名：专业：班级：学号：指导教师：设计时间：年月XXXXXXX大学XXXX学院制目 录1.设计题目已知单位负反馈系统被控制对象的开环传递函数)15.0()(0+=s s K s G用相应的频率域校正方法对系统进行校正设计，使系统满足如下动态及静态性能指标：（1）选取相应的频率域校正方法（2）在斜坡信号t t r 2)(=作用下，系统的稳态误差02.0≤ss e ； （3）系统校正后，相位裕量050)(>''c ωγ。

（4）当 c ωω'<时，系统开环对数频率特性，不应有斜率超过dB 40-／十低频的线段。

要求：（1）分析设计要求，说明校正的设计思路（滞后校正，超前校正或滞后-超前校正）；（2）详细设计（包括的图形有：校正结构图，校正前系统的Bode 图，校正装置的Bode 图，校正后系统的Bode 图）；（3）MATLAB 编程代码及运行结果（包括图形、运算结果）； （4）校正实现的电路图及结果（校正前后系统的阶跃响应图）；2.设计报告正文2.1摘要利用超前网络或PD 控制器进行串联校正的基本原理，是利用超前网络和PD 控制器的相角超前特性。

只要正确的将超前网络的交接频率1/aT 和1/T 选在待校正系统截止频率的两旁，并适当选取a 和T ，就可以是已校正系统的截止频率和相角裕度满足性能指标的要求，从而改善闭环系统的动态性能。

闭环系统的稳态性能要求，可通过选择已校正系统的开环增益来保证。

关键词： 稳态误差ss e ,相位裕量γ',超前校正 2.2设计思路1）根据稳态误差ss e 要求，确定开环增益K 。

2）利用已确定的开环增益K ，计算待校正系统的相位裕度r 。

3）根据截止频率wc "的要求，计算超前网络参数a 和T 。

在本步骤中，关键是选择最大超前角频率等于要求的系统截止频率，即wm=wc "，以保证系统的响应速度，并充分利用网络的相角超前特性。

自动控制原理课程设计报告课程名称：自动控制原理设计题目：自动控制原理MATLAB仿真院系：自动控制与机械工程学院班级：2013级电气工程及其自动化3班姓名：烤火卡学号：指导教师：李云娟自动控制原理课程设计报告一．实验目的和意义：1.了解matlab 软件的基本特点和功能，熟悉其界面，菜单和工具条；掌握线性系统模型的计算机表示方法，变换以及模型间的相互转换。

了解控制系统工具箱的组成，特点及应用；掌握求线性定常连续系统输出响应的方法，运用连续系统时域响应函数（impulse,step,lsim）,得到系统的时域响应曲线。

2.掌握使用MATLAB软件作出系统根轨迹；利用根轨迹图对控制系统进行分析；掌握使用MATLAB软件作出开环系统的波特图，奈奎斯图；观察控制系统的开环频率特性，对控制系统的开环频率特性进行分析。

3.掌握MATLAB软件中simulink工具箱的使用；熟悉simulink中的功能模块，学会使用simulink对系统进行建模；掌握simulink的方真方法。

二．实验原理（1）MATLAB语言的特点及其主要功能：MATLAB是矩阵实验室（Matrix Laboratory）的简称，是美MathWorks公司出品的商业数学软件，用于算法开发、数据可视化、数据分析以及数值计算的高级技术计算语言和交互式环境，主要包括MATLAB和Simulink两大部分它将数值分析，矩阵计算、科学数据可视化以及非线性动态系统的建模和仿真等诸多强大功能集成在一个易于使用的视窗环境中，为科学研究、工程设计以及必须进行有效数值计算的众多科学领域提供了一种全面的解决方案，并在很大程摆脱了传统非交互式程序设计语言（如C、Fortran）的编辑模式，代表了当今国际科学计算软件的先进水平MATLAB和Mathematica、Maple并称为三大数学软它在数学类科技应用软件中在数值计算方面首屈一指。

MATLAB可以进行矩阵运算、绘制函数和数据、实现算法、创建用户界面、连 matlab开发工作界面接其他编程语言的程序等，主要应用于工程计算、控制设计、信号处理与通讯、图中处理、信号检测、金融建模设计与分析等领域。

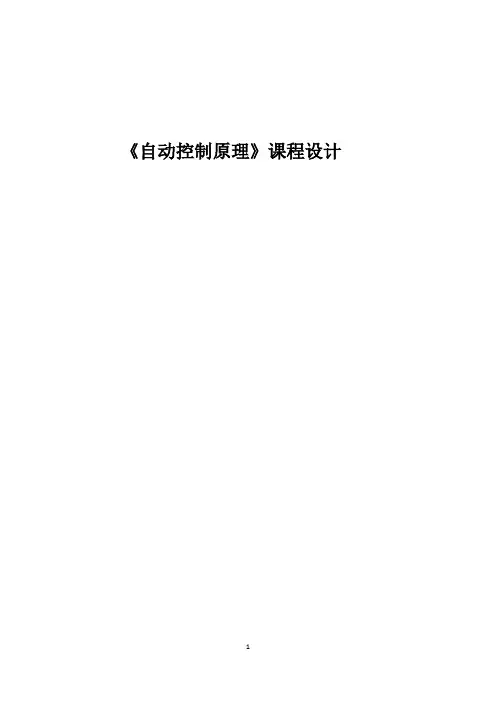

《自动控制原理》课程设计目录1、课程教学目的 (3)2、课程设计内容及基本要求 (3)2.1、课程设计内容 (3)2.2、设计基本要求 (3)3、所选设计题 (4)4、未校正系统分析 (4)4.1、绘画开闭环零极点图 (4)4.2、绘画根轨迹，并分析随根轨迹增益变化的性能 (6)4.3、作出单位阶跃响应，并分析性能指标 (7)4.4、绘出开环bode图，并分析频域性能指标 (9)5、选定合适的校正方案 (10)5.1、分析 (11)5.2、设计串联滞后校正网络的步骤 (11)5.3、参数计算 (11)6、判断校正装置 (11)7、绘画模拟电路 (12)7.1、模拟电路设计 (12)7.2、系统的阶跃响应曲线 (14)7.3、分析采用的校正装置的效果 (15)8、总结及设计心得 (15)9、参考文献 (15)一、课程教学目的1、培养理论联系实际的设计思想，训练综合运用经典控制理论和相关课程知识的能力。

2、掌握自动控制原理的时域分析法，根轨迹法，频域分析法，以及各种补偿（校正）装置的作用及用法，能够利用不同的分析法对给定系统进行性能分析，能根据不同的系统性能指标要求进行合理的系统设计，并调试满足系统的指标。

3、学会使用MATLAB语言及Simulink动态仿真工具进行系统仿真与调试。

4、学会使用硬件仿真软件对系统进行模拟仿真。

5、锻炼独立思考和动手解决控制系统实际问题的能力。

二、课程设计内容及基本要求1、课程设计内容（1）、给出有实际背景的数学模型，分别提出不同的设计题目及设计指标要求。

学生通过查阅相关资料，根据各自题目确定合理的控制方式及校正形式，完成设计。

（2）、学生首先要根据所学自动控制原理课程知识（时域分析法、频率法和根轨迹法）对系统进行性能分析。

根据设计题目要求进行人工设计校正装置，初步设计出校正装置传递函数形式及参数。

（3）、利用MATLAB语言及simulink动态仿真工具，在计算机上对人工设计系统进行仿真调试，使其满足技术要求，并绘制打印出仿真框图、频率特性图及动态响应图。

课程设计报告课程编号j1630102课程名称自动控制原理课程设计学生姓名唐柱宽所在班级自动化1123联系电话135********实施地点钟海楼04004起止时间2014.12.08--2014.12.12指导教师徐今强职称副教授一、课程设计的意义通过课程设计，使得我们对课堂所学自动控制原理的基本理论知识加深理解和应用，熟练掌握利用计算机辅助分析的方法，进一步增强学生的分析问题和解决问题的能力。

同时学习和掌握典型高阶系统动态性能指标的测试方法；分析典型高阶系统参数对系统动态性能和稳定性的影响；掌握典型系统的电路模拟和数字仿真研究方法。

二、课程设计的内容已知典型三阶系统的结构方框图如图1所示：其开环传递函数为)1)(1()(21021S T S T S T K K S G ，本实验在此开环传递函数基础上做如下实验内容：1．典型三阶系统电路模拟研究；2．典型三阶系统数字仿真研究；3．分析比较电路模拟和数字仿真研究结果。

三、课程设计的要求:Step1．根据给出的三阶开环系统传递函数，设计一个由积分环节和惯性环节与组成的三阶闭环系统的模拟电路图；Step 2．在输入端加入阶跃信号，其幅值为3V 左右，输入、输出端分别接双踪示波器两个输入通道；Step3．单方向调节电位器（即改变开环增益），使系统的输出响应分别为稳定状态、临界稳定状态和不稳定状态，记录对应的电位器的电阻值，同时观察并记录输出波形，了解参数变化对系统稳定性的影响；Step4．调节电位器，使系统处于稳定状态，观察示波器读出系统稳定时的输出电压值，读出系统的超调量、调节时间和稳态误差并记录，测量时，输入电压值保持不变；Step5．保持电位器不动（增益不变），改变三环节时间常数T0，T1，T2，观察时间参数改变对系统动静态性能的影响，并记录对应的响应曲线；Step6．调用数字仿真软件Matlab 中的Simulink ，完成上述典型系统的动静态性能研究，并与模拟电路的研究结果相比较；Step 7．分析结果，完成课程设计报告图1 典型三阶系统结构方框图图1 典型三阶系统的结构方框图四、仿真结果A.电路模拟研究：1、设计的模拟电路及说明该系统开环传递函数为其中T0=10u*100k=1S；T1=1u*100k=0.1S；T2=1u*500k=0.5S；K1=100k/100k=1；K2=500/Rx；即其中，K=500/Rx，Rx的单位为。

名称：《自动控制原理》课程设计题目：基于自动控制原理的性能分析设计与校正院系：建筑环境与能源工程系班级：学生姓名：指导教师：目录一、课程设计的目的与要求------------------------------3二、设计内容2.1控制系统的数学建模----------------------------42.2控制系统的时域分析----------------------------62.3控制系统的根轨迹分析--------------------------82.4控制系统的频域分析---------------------------102.5控制系统的校正-------------------------------12三、课程设计总结------------------------------------17四、参考文献----------------------------------------18一、课程设计的目的与要求本课程为《自动控制原理》的课程设计，是课堂的深化。

设置《自动控制原理》课程设计的目的是使MATLAB成为学生的基本技能，熟悉MATLAB这一解决具体工程问题的标准软件，能熟练地应用MATLAB软件解决控制理论中的复杂和工程实际问题，并给以后的模糊控制理论、最优控制理论和多变量控制理论等奠定基础。

使相关专业的本科学生学会应用这一强大的工具，并掌握利用MATLAB对控制理论内容进行分析和研究的技能，以达到加深对课堂上所讲内容理解的目的。

通过使用这一软件工具把学生从繁琐枯燥的计算负担中解脱出来，而把更多的精力用到思考本质问题和研究解决实际生产问题上去。

通过此次计算机辅助设计，学生应达到以下的基本要求：1.能用MATLAB软件分析复杂和实际的控制系统。

2.能用MATLAB软件设计控制系统以满足具体的性能指标要求。

3.能灵活应用MATLAB的CONTROL SYSTEM 工具箱和SIMULINK仿真软件，分析系统的性能。

《自动控制原理》课程设计报告《自动控制原理》课程设计（理工类）课程名称：自动控制原理专业班级： 08自动化（1）班学生学号： 0804110601 学生姓名：丁丽华所属院部：机电工程学院指导教师：陈丽换2021 ——2021 学年第二学期金陵科技学院教务处制金陵科技学院《自动控制原理》课程设计任务书课程序号 32 课程编号04184500实践序号 10 设计名称自动控制原理课程设计适用年级、专业 08自动化时间 1 周一、设计目的：1、了解控制系统设计的一般方法、步骤。

2、掌握对系统进行稳定性分析、稳态误差分析以及动态特性分析的方法。

3、掌握利用MATLAB对控制理论内容进行分析和研究的技能。

4、提高分析问题解决问题的能力。

二、设计内容与要求：设计内容：1、阅读有关资料。

2、对系统进行稳定性分析、稳态误差分析以及动态特性分析。

3、绘制根轨迹图、Bode图、Nyquist图。

4、设计校正系统，满足工作要求。

设计条件：1、已知单位负反馈系统被控制对象的传递函数为G(S)?K0S(S?1)(S?2)设计要求：1、能用MATLAB解复杂的自动控制理论题目。

2、能用MATLAB设计控制系统以满足具体的性能指标。

3、能灵活应用MATLAB的CONTROL SYSTEM 工具箱和SIMULINK仿真软件，分析系统的性能。

设计题目: G(S)?K0，试用频率法设计串联滞后——超前校正装置，使系统S(S?1)(S?2)0的相角裕量??45，静态速度误差系数Kv?10s?1,截止频率不低于1.5rads设计步骤：1、静态速度误差系数Kv?10s?1，即当S—>0时，G(S)?即被控对象的开环传递函数：G(S)=K0=10，解得K0=20s-1。

S(S?1)(S?2)20。

S(S?1)(S?2)2、滞后校正器的传递函数为：GC1(S)=1?bTS1?TS根据题目要求，取校正后系统的截止频率WC=1.5rad/s,先试取b=0.105，编写求滞后校正器的传递函数的MATLAB的程序如下：wc=1.5;k0=20;n1=1; d1=conv(conv([1 0],[1 1]),[1 2]);b=0.105;T=1/(0.1*wc); B=b*T;Gc1=tf([B 1],[T 1])将程序输入MATLAB mand Window后，并按回车，mand Window出现如下代数式：6.667s?163.33s?1由式可知：b=0.105,T=63.33。

自动控制原理课程设计报告材料一、引言自动控制原理是现代工程领域中一门重要的学科，它涉及到控制系统的设计、分析和优化。

本课程设计报告旨在介绍我所完成的自动控制原理课程设计，并详细阐述设计过程、实验结果及分析。

二、设计目标本次课程设计的目标是设计一个能够实现温度控制的自动控制系统。

通过该系统，能够实时监测温度变化并根据设定的温度范围自动调节加热器的工作状态，以保持温度在设定范围内稳定。

三、设计原理1. 系统框架设计的自动控制系统由传感器、控制器和执行器组成。

传感器负责实时监测温度变化，控制器根据传感器的反馈信号进行判断和控制决策，执行器则根据控制器的指令调节加热器的工作状态。

2. 控制算法本次设计采用了经典的比例-积分-微分（PID）控制算法。

PID控制器通过计算误差的比例、积分和微分部分的权重，来调节执行器的输出信号，以实现对温度的精确控制。

3. 系统建模为了进行系统控制算法的设计和分析，我们需要对系统进行建模。

本次设计中，我们采用了一阶惯性环节模型来描述加热器和温度传感器之间的关系。

四、实验步骤1. 硬件搭建首先，我们搭建了一个实验平台，包括加热器、温度传感器、控制器和执行器等硬件设备。

确保各个设备之间的连接正确并稳定。

2. 参数调节接下来，我们通过对PID控制器的参数进行调节，使得系统能够快速响应、稳定控制。

通过试验和调整，我们得到了最优的PID参数。

3. 实验数据采集在实验过程中，我们采集了一系列的温度数据，包括初始温度、设定温度和实际温度等。

同时，记录了控制器的输出信号和执行器的工作状态。

4. 数据分析与结果验证通过对实验数据的分析，我们验证了设计的自动控制系统的性能。

分析结果表明，该系统能够准确地控制温度在设定范围内波动，并具有良好的稳定性和鲁棒性。

五、实验结果与讨论1. 温度控制精度经过多次实验，我们得到了控制系统的温度控制精度。

结果表明，系统能够将温度控制在设定范围内，误差较小。

2. 响应时间实验结果显示，系统对温度变化的响应时间较短，能够快速调节加热器的工作状态以保持温度稳定。

信息科学与工程学院课程设计报告书课程名称：自动控制原理课程设计班级：自动化2010级3班学号：姓名：指导教师：2013年1月一．需求分析1.设计题目已知单位负反馈系统被控制对象的开环传递函数)11.0(s G 0+=s s K）（用串联校正的频率域方法对系统进行串联校正设计。

2.设计要求及系统功能分析任务一：用串联校正的频率域方法对系统进行串联校正设计，使闭环系统同时满足如下动态及静态性能指标：（1）在单位斜坡信号t t r =)(作用下，系统的稳态误差005.0≤ss e ； （2）系统校正后，相位裕量045>γ （3）系统校正后，幅值穿越频率50c2>ω任务二：若采用数字控制器来实现任务一设计的控制器，给出数字控制器的差分方程表示或离散传递函数（Z 变换）表示。

仿真验证采用数字控制器后闭环系统的性能，试通过仿真确定满足任务一指标的最大的采样周期T. （注：T 结果不唯一）。

二．校正前系统性能分析校正前系统的开环传递函数为 )11.0()(0+=s s Ks G由设计要求（1）005.0≤ss e ,得K e ss 1=，故有200K ≥从而系统的开环传递函数为ss s G 102000)(20+=系统的闭环传递函数为2000102000)(20++=Φs s s系统的闭环单位斜坡响应的拉氏变换为)(12000s 102000120001020001)()(R s C '0232200s ss s s s s s s s Φ∙=++∙=++∙=Φ=）（即对)(s Φ的斜坡响应对应于对)('s Φ的阶跃响应。

系统的时域性能（程序参见《自动控制原理（第二版）》（吴怀宇、廖家平主编）Page102）%%系统未校正前闭环单位斜坡响应num=[2000];den=[1,10,2000,0]; t=[0:0.1:20];y=step(num,den,t); plot(t,t,t,y); grid;xlabel('time');ylabel('input and output'); title('校正前系统的斜坡响应');系统的频域性能（程序参见《自动控制原理（第二版）》（吴怀宇、廖家平主编）Page208）%%系统未校正前伯德图 num=[200];den=[0.1 1 0];sys=tf(num,den);w=logspace(-1,4,100) bode(h,w); grid;[Gm,pm,wcp,wcg]=margin(sys); Gmdb=20*log10(Gm); [Gmdb,pm,wcp,wcg]得到系统的稳态裕度：增益裕度gm 、相位裕度pm 、相角穿越频率wcg 、幅值穿越频率wcp由结果知：相位裕度000457580.12<=γ幅值穿越频率s rad s rad 501649.441c <=ω不符合系统的性能指标要求，因此需要进行校正，根据题目要求，采用串联超前校正。

《自动控制原理》课程实验报告姓名： 班级： 学号： 实验时间： 实验成绩： 一、 实验目的：1．熟练掌握step( )函数和impulse( )函数的使用方法，研究线性系统在单位阶跃、单位脉冲及单位斜坡函数作用下的响应。

2．通过响应曲线观测特征参量ζ和ωn 对二阶系统性能的影响。

3．熟练掌握系统的稳定性的判断方法。

二、 实验要求：1．根据实验步骤，写出调试好的MATLAB 语言程序，及对应的MATLAB 运算结果。

2．记录各种输出波形，根据实验结果分析参数变化对系统的影响。

3．总结判断闭环系统稳定的方法，说明增益K 对系统稳定性的影响。

三、 实验步骤：1．观察函数step( )函数和impulse( )的调用格式，假设系统的传递函数模型为146473)(2342++++++=s s s s s s s G ，可以用几种方法绘制出系统的阶跃响应曲线？试分别绘制。

2．对典型二阶系统2222)(nn ns s s G ωζωω++= 1）分别绘制出ωn =2(rad/s),ζ分别取0,0.25,0.5,1.0和2.0时的单位阶跃响应曲线，分析参数ζ对系统的影响。

2）绘制出当ζ=0.25，ωn 分别取1,2,4,6时单位阶跃响应曲线，分析参数ωn 对系统的影响。

3．单位负反馈系统的开环模型为)256)(4)(2()(2++++=s s s s Ks G ，试判断系统的稳定性，并求出使得闭环系统稳定的K 值范围四、 实验结果与结论时域分析法直接在时间域中对系统进行分析，可以提供系统时间响应的全部信息，具有直观、准确的特点。

为了研究控制系统的时域特性，经常采用瞬态响应（如阶跃响应、脉冲响应和斜坡响应）。

本次实验从分析系统的性能指标出发，给出了在MATLAB 环境下获取系统时域响应和分析系统的动态性能和稳态性能的方法。

1．用MATLAB 求系统的瞬态响应时，将传递函数的分子、分母多项式的系数分别以s 的降幂排列写为两个数组num 、den 。
