锅炉炉墙砌筑

锅炉筑炉工艺1施工准备锅炉彻筑因设计的不同所用的耐火材料有所不同，一些耐火制品的外观和尺寸偏差不能满足彻筑质量要求，特别是对拉钩位置、管线位置及膨胀缝处需要预砌筑以及对耐火制品进行挑选、加工或改形。

按耐火材料及隔热材料的施工安装与制品性质，均需防雨、防潮，砌筑工程是在锅炉安装工程全部完工后才开始施工，工期很紧，所以，施工准备工作尤为重要。

根据锅炉的结构，所用材料和整个锅炉施工组织总设计及相关资料，结合砌筑工程的特点、工程量大小、施工工期、编制好砌筑工程的施工组织设计、施工作业设计或施工措施方案。

1．1预砌筑（预组装）、砖的检查与加工1.1.1预砌筑（预组装）对于锅炉砌筑的一些炉体结构复杂和质量要求严格的部位，使用异型砖砌体部位，应选一部分进行预砌筑，其预砌的目的：1.1.1.1检查耐火砖的外形是否能满足砌体的质量要求，提供耐火砖的检查和加工的依据及各种不同偏差的耐火砖互相搭配使用的情况。

1.1.1.2检查设计图纸与耐火砖使用是否有错误。

1.1.1.3使施工操作人员了解炉体结构的特点和质量要求，熟悉操作方法，施工工具和材料的使用情况等。

1.1.1.4检查耐火泥浆的砌筑性能和质量情况1.1.1.5对新材料、新技术和新的操作方法作以试验预砌筑一般在室内坚固平整的场地上进行。

预砌筑所使用的耐火材料和操作方法都应与正式施工条件相同，以便如实反映出存在的问题。

对预砌筑的结果应作记录，对于存在的问题要作出解决办法。

1.1.2耐火砖的检查方法1.1.2.1耐火砖的尺寸、外观及断面的检查，施工现场一般进行以下几个方面的检查：1）对于尺寸的检查：有量尺法、过门法和比较法。

2）扭曲的检查：将砖的检查平面放在平整的金属板上，保持自然平稳，将塞尺插入平面与砖面间的最大缝隙内，塞尺插入深度不超过10mm者则认为符合砌砖要求。

3）缺角、缺棱的检查。

粘土砖：冶标（YB/T5106-1993），将粘土质耐火砖按理化指标分为N-1、N-2a、N-2b、N-3a、N-3b、N-4、N-5、N-6八种牌号；高铝砖：国标（GB/T2988-1987）将其按理化指标分为LZ-75、LZ-65、LZ-55、LZ-48四种牌号；粘NG-1.5、土质隔热砖：国标（GB3994-1983）将其按体积密度分为NG-1.5、NG-1.3b、NG-1.0、NG-0.9、NG-0.8、NG-0.7、NG-0.6、NG-0.5、NG-0.4十种牌号；硅藻土隔热砖：国标（GB3996-1983）将其按体积密度分为GG-0.7a、GG-0.7a、GG-0.6、GG-0.5a、GG-0.5b和GG-0.4六种牌号。

文山州海隅钨业DZL6—1.25—AII锅炉炉墙砌筑保温工程施工方案编制人：林祖仲编制单位：云南玉溪节能环保设备有限公司编制日期：二〇一五年五月二十一日目录一、工程概况二、编制依据三、施工准备四、施工工艺五、施工机具及人员组织六、质量管理控制体系七、安全管理控制体系八、环境保护措施一、工程概况文山州海隅钨业有限公司DZL6-1.25-AII锅炉已运行多年,砌筑炉墙保温已多处损坏，影响设备安全运行,本次锅炉检修依据生产厂家的图纸、设计说明以及湘潭锅炉厂关于DZL6—1.25—AII锅炉的砌筑保温设计要求,但由于砌筑工作面狭小，工程量大,程序多,为按期完成任务，保证工程质量，保证安全文明施工，特编制本施工方案。

二、编制依据1。

DZL6-1。

25-AII锅炉砌砖图及甲方要求2. 《火力发电厂锅炉机组检修导则》DT/T748。

3—20013。

《火力发电厂保温材料技术条件》DL/T776—20014。

《火力发电厂锅炉耐火材料技术条件》DL/T777—20015. 《电力建设施工及验收技术规范锅炉机组篇》DL/T5047-19956。

《电力建设安全操作规程》DL5009。

1-20027。

《工业锅炉砌筑工程施工及验收规范》GBJ211—878.《工业锅炉砌筑工程质量检验评定标准》GBJ50309-929.《工业设备及管道绝热工程施工及验收规范》GBJ126—89三、施工准备1。

技术准备1。

1砌筑施工应具有完整、齐全的施工要求文件.1。

2结合工程实际情况提出施工方案，并进行技术交底.1.3保温砌筑材料应有产品出厂合格证,各项指标应符合设计要求.1.4准备齐全各种施工记录。

2.组织准备2.1开工前所有劳保用品要齐全，施工人员的食宿要安排好。

2.2开工前结合本工程的特点，对全体参加施工人员进行安全教育、文明施工教育、技术交底，并进行考核，合格后方可上岗工作.2.3对施工人员定岗定责，基本固定施工作业区按区明确责任，坚持每日质量检查,不合格者当天返修。

第六节锅炉砌筑保温一、施工作业必须具备的条件1筑炉前施工部位的钢结构、受热面、炉墙零件及其它装置等的组合或安装工作（包括安装焊缝的严密性检查、试验）经验收合格。

2凡对炉墙施工有影响或施工后未拆除的临时设施（或接筋、支撑等）应全部清除，并经检查合格。

3锅炉附件砌筑工程所含托架、拉钩、吊钗、炉门应现场检验合格，并根据图纸设备清单的数量点清。

4确认耐火材料、保温材料试验合格，施工机具齐全且能正常运行。

5各种施工技术资料已到位，现场施工人员已熟悉图纸并掌握各部位的材料性能及施工方法和质量标准。

6现场必须三通（即临时电源、水源、道路）且场地平整完毕。

7锅炉水压试验合格后。

二筑炉施工工艺：筑炉总施工程序由下而上，由里向外施工，有些工序在部件吊装前就需要进行砌筑,如风室顶、点火装置。

1风室和燃烧室施工工艺：(1)风室顶板耐火砼采用吊装前浇注，在达到设计强度等级的70%后，方可起吊和移动，在起吊和运输过程中要防止较大的振动和碰撞。

(2)风室隔墙砌筑要预砌或干砌，调整好砖的位置，做到心中有数；安装异形砖的圆钢要焊牢，砌筑完毕后凹槽用浇注料填平，浇注料可适当搅拌稠些。

浇注料施工详见4.9.4.5。

(3)炉墙的门孔、看火孔、予留孔等孔洞均应按图纸正确留设，燃烧室外炉墙应平整，水平垂直度，厚度误差不应超过有关规定值，管子穿墙处施工时应注意严禁泄露。

2旋风分离器施工工艺：(1)沿烟气流向，旋风分离器出口以前炉墙耐火砼（含异形砖）均为磷酸铝合高铝质耐磨砖（PA），其理化性能和尺寸偏差及外形均要符合图纸要求，耐火混凝土均为HF型高强浇注料，施工要求详见说明书，其理化性能符合图纸要求。

(2)旋风分离器口以后所有耐火砖（含异形砖）材质（GON）—40，其理化指标和尺寸偏差及外形按YB401—63一级制造，验收，所有耐火混凝土为矾土水泥耐火混凝土，其理化性能和配比要符合图纸要求。

(3)保温砖的砌筑应平整，灰缝均匀，砌筑不方便的部位，不能用碎砖头充实，应用保温混凝土予以填实，保温砖墙表面平面度偏差不大于5mm/m。

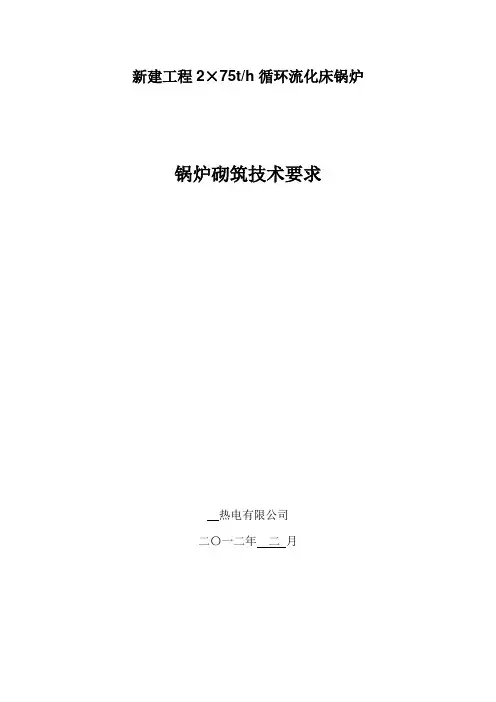

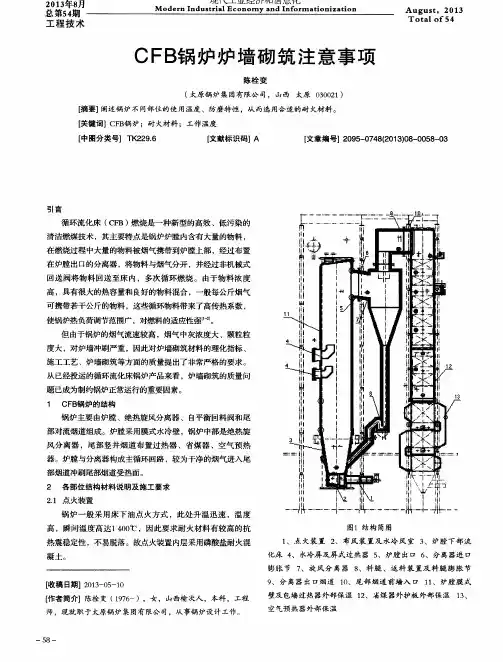

新建工程2×75t/h循环流化床锅炉锅炉砌筑技术要求热电有限公司二〇一二年二月一、筑炉技术要求1、炉墙结构1.1炉膛1.1.1炉膛下部密相床高度区域约6.4m，水冷壁管焊有销钉上打《高强度耐磨可塑料》，厚度80mm；布风板上浇厚80mm《中质保温浇注料》+厚70mm的《自流式刚玉浇注料》。

1.1.2炉膛水冷壁所有门孔让管上，打《高强度耐磨可塑料》，前墙水冷壁顶部弯头处打《高强度耐磨可塑料》，炉膛外表面敷厚200mm的《硅酸铝纤维板》。

1.2旋风分离器装置1.2.1进口烟道为厚120mm《高强度耐磨浇注料》+厚150mm《轻质保温浇注料》+80mm《硅酸铝纤维板》。

1.2.2直段部分为厚120mm《耐磨砖》+厚150mm《保温砖》+厚80mm《硅酸铝纤维板》。

锥体部分，顶部均为厚120mm《高强度耐磨浇注料》+厚150mm《保温砖》+厚80mm《硅酸铝纤维板》。

1.3返料装置立管、斜管、返料箱、返料管均为厚90mm《高强度耐磨浇注料》+厚84mm《保温砖》+厚80mm《硅酸铝纤维板》。

1.4分离器出口烟道：三面垂直墙为厚90mm《高强度耐磨浇注料》+厚130mm《保温浇注料》+厚80mm《硅酸铝纤维板》；顶部为厚90mm《普通耐磨浇注料》+厚220m《硅酸铝纤维板》。

1.5尾部烟道均为《粘土砖》+《硅藻土砖》+《岩棉板》。

1.6未经设计人员许可，不能用其它材料替代，结构不可任意更改。

1.7各材料的比重必须按厂家设计要求，不能任意更改。

2、耐磨、保温材料进场后的验收2.1《耐磨砖》，《轻质保温砖》等主要耐磨材料进入现场的同时，生产厂家必须提供材料的出厂质量证明，提供“理化指标”检测报告，配制方法，施工要求等技术资料。

2.2炉墙“挡板”、“支撑板”、“Y型抓钉”和“V型抓钉”的材质，要符合图纸的要求，货到现场后要进行材质分析，合格后方能使用。

2.3锅炉的耐磨材料、主要保温材料的理化性能指标必须符合图纸的要求。

施工方案一、工程概况1. 工程名称：XXXX电厂新建2×600MW机组(B标) #2机组安装工程。

2. 建设地点：XX省余干县XXXX电厂工地。

3. 工程性质：新建工程。

4. 工程概况：XXXX发电厂新建2×600MW工程是由XXXX集团公司控股兴建的全国重点建设项目。

本工程经业主公开招标，确定我公司为XXXX新建工程（B标）安装工程施工总承包商。

为满足工程建设需要，现对#2机组炉墙砌筑及保温工程进行分包招标。

5. 招标范围本次招标范围：#2机组炉墙砌筑及保温工程（具体范围详见工程量清单）。

6. 标段界限划分依据有效的工程项目承包合同及补充协议。

有效版本的工程设计图纸及设备供货技术文件。

《电力基本建设预算管理制度及规定》(2002年版)。

《电力工程建设概算定额》(2001年修订本)业主与承包商就有关界限划分达成的会议纪要。

根据工程进展需要，招标人有权调整投标方承担的部分标内项目，并按照其投标报价调整合同价款。

7. 招标人招标人：XX省火电建设公司XX项目经理部地址：XX省余干县XXXX电厂二、编制依据1.《工业设备及管道绝热工程施工及验收规范》GBJ126-892.《工业设备及管道绝热工程质量检验评定标准》GB50185-933.《电力基本建设预算管理制度及规定》(2002年版)。

4.《电力工程建设概算定额》(2001年修订本)5.《设备管道保温规程》HG25042-916.《工业设备及管道绝热工程设计规范》GB50264-977.《设备和管道保温技术通则》GB/T4272-928.《设备和管道保温设计导则》GB/T8175-879.《钢容器防腐和保温工程施工及验收规范》SY/T4059-9310.《电力建设安全工作规程》DL 5009•1－9211.《电力建设施工及验收技术规范》(锅炉机组篇) DL/T 5047－9512.《电力建设施工及验收技术规范》(焊接篇) DL 5007－9213.《火电施工质量检验及评定标准》(锅炉篇)199614. 甲方委托、设计变更等技术图纸、资料15.《施工现场临时用电安全技术规范》(JGJ46-2005 J405-2005)三、施工准备1. 技术准备1.1XXXX电厂新建2×600MW(B标)＃2机组炉墙砌筑及保温工程施工应具有完整、齐全的施工图纸和设计文件。

______电厂一期4×600MW锅炉炉墙砌筑作业指导书______电力建设第____工程公司锅炉工程处_____年_____月______日一、工程概况______电厂4×600MW新建工程，锅炉是________有限公司引进______公司技术的产品，锅炉采用露天戴帽布置，为“W”火焰燃烧方式、单炉膛平衡通风、中间一次再热、亚临界参数、固态连续排渣、自然循环单汽包锅炉，锅炉炉墙采用轻型敷管式，炉顶密封采用双重密封、柔性密封，水冷壁炉墙、包墙、门孔炉墙、炉室底部炉墙、渣井、烟风道和空预器灰斗均采用新型保温、耐火材料敷设，减少了散热损失，保护了工作环境，降低了钢架负荷，减少吊杆高温腐蚀，保证了炉墙的气密性。

炉侧范围内管道采用软质材料施工，汽水管道采用铝合金平板施工，炉墙外衣采用铝合金波形板安装，用自攻丝和铆钉固定，生根件活动支撑并留有泄水孔，既美观又防雨。

二、施工范围1、膜式水冷壁、水平烟道及包复炉墙2、炉顶炉墙、炉顶罩壳保温3、门孔炉墙及炉室下部炉墙4、折焰角、水平再热器管组挡烟耐火砖砌筑等局部炉墙5、烟风道炉墙6、喷燃器、卫燃带炉墙7、空预器炉墙（______工程公司设计）8、锅炉范围内的管道保温9、渣井炉墙（______电力设备公司设计）三、编写依据1、《火电施工质量检验及评定标准》（锅炉篇）2、《电力建设施工及验收技术规范》（锅炉篇）3、______________有限公司提供的炉墙砌筑说明书4、施工图纸（____ ____ _____ _____ ）等保温及本体、烟风道护板、炉顶护板、本体管道外衣安装说明5、《电力建设安全工作规程》6、《电力建设安全健康与环境工作规定》7、《火电厂保温材料产品技术条件》8、《火电厂耐火材料产品技术条件》9、炉墙材料配制说明（_______________）10、______公司环境、质量、安全健康三个体系的手册、体系、作业文件要求四、主要施工器具（一）机具搅拌机2台拖拉机4台电焊机8台升降机1座木工刨床1台翻斗车1台卷扬机1台振动棒4台压弧机2台大型剪扳机1台（电动）卷筒机1台折方机1台剪扳机2台（手动）咬口机1台小型电动葫芦2台台式电钻1台砂轮机1台云石切割机 6台磨光机3台曲线锯1台电动剪5把电钻30把（二）工具平板10把压子10把灰桶30个塑料桶30个保温钩20个十字花螺丝刀50把铰钳2把白铁剪15把叉口扳手10把橡皮锤20把（三）计量器具小磅秤1台(0-100kg) 钟表2个温度计2个水平仪1台楔形塞尺1把磁力线坠1个折尺1把米尺3把直角弯尺3把五、本期工程量硅酸铝针刺毯δ=_________M3高温玻璃棉板δ=____ ______M3高温玻璃棉板δ=____ _____M3硅酸铝耐火纤维毡δ=____ _____M3硅酸铝耐火纤维毡δ=____ ______M3不定型隔热耐火材料 _______M3微孔硅酸钙δ=____ _______M3微膨胀耐火可塑料 _______M3高铝质耐火浇注料 ______M3硅酸铝散棉 ______M3普通抹面料 ______M3镀锌平板 ______M2铝合金波形板 ______M2耐火砖 ______块玻璃棉管壳 ______ M3硅酸铝管壳 _______M3各种异型生根件 _______T六、劳力配置及计划（一）劳力组织全面负责人 ______________技术负责人 ______________质量负责人______________施工负责人 _______________安全及文明施工负责人 _________________材料负责人 ________________保温工_____人木工_____人电工____人合格电焊工_____人脚手架工_____人白铁工_____人（二）施工计划开工日期______年____月____日竣工日期______年____月____日七、焊接施工方案锅炉水压试验之前要把保温钩钉、生根件（尤其是与水冷壁管子鳍片焊接的）焊接完毕，且焊接牢固，尺寸正确，经验收合格，锅炉水压试验成功之后，开始大面积施工硅酸铝针刺毯和高温玻璃棉板，用拖拉机水平和施工电梯垂直运输材料，先施工各部位的耐火混凝土，再施工炉墙，最后安装外护板。

锅炉砌筑工艺规程1适用范围本工艺规定了锅炉炉墙砌筑施工及验收，适用现场安装的工业锅炉及电力发电锅炉。

2编制依据2.1 DL/T5047-95《电力建设施工及验收技术规范》(锅炉机组篇) 2.2GB50273-98《工业锅炉安装工程施工及验收规范》2.3《火电施工质量检验及评定标准》（锅炉篇）3施工准备3.1 炉墙砌筑施工前，必须掌握以下技术资料3.1.l 锅炉总图、安装图中的砌砖总图、平立剖面、节点大样、异型或特异性耐火砖图、热膨胀系统图及有关说明。

3.1.2 半成品及现场配制的浇注料的技术说明，特别材料要求等技术料。

3.1.3 锅炉房设计部门的提供的锅炉基础图 (包括落灰斗)。

3.1.4 本公司编制锅炉安装施工组织设计(或措施方案)及筑炉工程的材料预算。

3.1.5 锅炉基础、炉体骨架结构和有关设备安装经检查后签署的中间(工序)交接证书。

3.2 对锅炉总图、砌砖总图及锅炉房设计进行工艺性审图3.2.1 审查锅炉总图与砌砖总图、平立剖面及大样图以及说明是否相符，主要部件的标高、外形、尺寸是否吻合、正确、有无矛盾、漏项。

3.2.2 了解锅炉的工艺结构、施工特点、技术要求、质量标准是否与现的国家标准相符，本处的技术装备条件能否达到，对审查的问题汇总后与建设和设计(厂家)单位联系解决。

3.3 材料的验收、保管和运输3.3.1 材料应按现行的产品标准和技术条件验收、保管和运输。

3.3.1运至施工现场的材料与制品应具有质量证明书。

有时效性的耐火料应注明其有效期限，有可能变质或必须作二次检验的材料，应经过试验室检验，证明其质量符合设计要求1后，才能使用。

3.3.1.1 在工地仓库内的耐火材料，应按牌号、等级、砖号和砌筑顺序放置并作出标志，运输装卸时应轻拿轻放。

3.3.1.2 运输和保管耐火保温材料时，应预防受潮。

硅砖、刚玉砖、镁质制品、碳素制品、隔热耐火砖、隔热制品等和用于重要部位的高铝砖、粘上砖，应存放在有盖的仓库内。
