南非_CoroCAM504_紫外成像仪应用体会

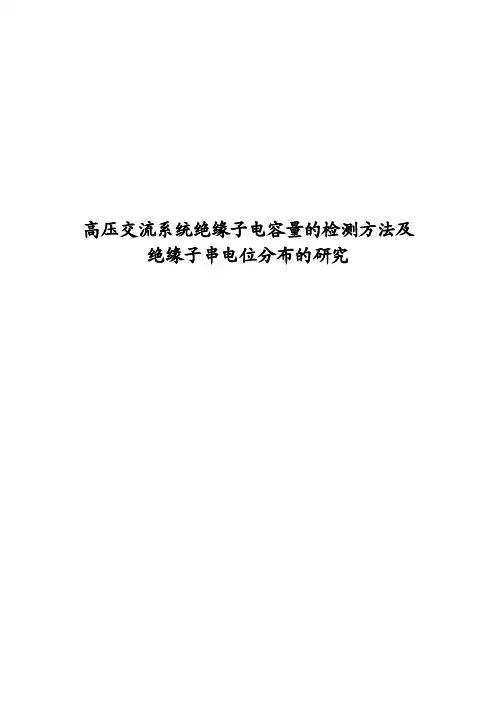

高压交流系统绝缘子电容量的检测方法及绝缘子串电位分布的研究1研究的背景及意义近几年电网的污闪事故有不断增多的趋势，在2000年至2001年间，国内几大电网相继多次发生大面积污闪事故。

电网污闪事故涉及范围大、停电时间长，严重威胁着输变电设备的安全运行，给国民经济带来重大的损失。

绝缘子串是电力线路的绝缘的主要部件，在运行中由于各绝缘子所分布的电压不等，承受较高电压的绝缘子，其绝缘性能劣化较快，当绝缘电阻降低或为零时称为低值或零值绝缘子。

它们对线路运行安全影响较大。

目前使用的检测方法，须上杆塔，由试验人员带电对每片绝缘子进行检测。

研究发现，发生上述缺陷的原因之一是运行中的绝缘子串电压分布不均匀。

因此绝缘子串电压的分布情况研究，对绝缘子的选用以及绝缘子运行状况监测都是具有十分重要的意义。

目前研究得出，影响绝缘子串电位分布的主要因素为绝缘子等效电容量和绝缘电阻。

绝缘子串可等效为其本身电容、对地电容、对导线电容三者之间的相互作用，通过试验研究发现，导线侧绝缘子承担电压最高，然后依次减小，在绝缘子连结只数的3/4附近为最小值，随之又增大，可见绝缘子串的电压分布不均匀，并且串中的绝缘子数越多，电压分布就越不均匀。

电压分布越不均匀，造成绝缘子的闪络，界面击穿，污闪的可能性越大。

目前多数学者都赞同并应用这种普遍的电位分布规律来指导科学研究，由于绝缘子串处于杆塔和导线这种复杂的电磁环境中，绝缘子串的电容分布受到各种杂散电容的影响给研究带来了困难。

检测在线情况下绝缘子串的电容分布，电阻分布从而研究绝缘子串的电位分布主要规律是一项重要的课题，为以后输电线路防污闪工作及均压措施提供了很好的理论基础。

2项目研究的现状江西省电力科学研究院与华中科技大学电气与电子工程学院共同研究完成高压交流系统绝缘子人工污秽试验方法与自然污秽等价性研究。

项目中一重要课题是试验研究江西典型污秽区，污秽绝缘子的电位分布规律。

2.1 绝缘子绝缘电阻检测与电位分布规律试验采用江西地区110kV线路高压绝缘子串实际运行情况选定7片XWP2—70进行电位分布试验研究，试验设置为五个部分，分别从绝缘子片上下表面染污不均匀、绝缘子串中不同位置污秽度不等、不同污秽区绝缘子表面污秽度大小不同等多种不均匀污秽形式，每种类型通过多组试验进行对比研究绝缘子串电位分布规律。

UVOLLEVI紫外成像仪主要特点和其它产品的比较——关于紫外成像仪选型报告一、UVOLLEVI紫外成像仪的主要作用;紫外成像仪的功能在于可以检测可见光范围外人眼不可见的电晕放电和表面局部放电。

局部放电(电晕放电的空间分布及发光强度反映了带电设备的电场分布,其作用与红外热成像是互补的,红外热成像反映的是温度场的分布,能发现与过热相关的设备缺陷.而紫外图像直接反映出空间电场的分布,能发现引起电场异常的设备缺陷.可远距离、高效率、安全、可靠地确定:◆电晕放电和表面局部放电的来源。

◆支柱式绝缘子上的微观裂纹。

◆在线评估绝缘的表面电导(污秽程度。

◆检测运行中电力设备外绝缘子闪络痕迹。

◆评估验收高压带电设备布局,结构,安装工艺,设计是否合理,比如均压环出厂及安装质量问题,导线拉伤,松股等(唯一通过检测进行评估的方法。

◆清晰观察到由于高压输电线路断股、严重腐蚀及线径过小而引起的电晕放电,断股会形成爆裂状放电,线径过小会形成连续的放电发光,导线上产生电晕将加速导线的电灼伤,并进一步引发更强烈的电晕,最终严重影响导线的使用寿命,甚至可能酿成断线的严重事故。

◆找出干扰通讯线路的高压输电线路放电部位,电流中存在高次谐波,当频率与通讯线路频率重合时会产生严重的干扰,通过该仪器可以发现放电部位,排除干扰。

◆快速发现高压输变电设备上可能搭接的导电物体,如金属丝。

◆高效在线检测合成绝缘子的碳化道.◆发现合成绝缘子破损、脏污、鸟粪污染、均压环放电等设备缺陷。

综合以上部分用途可以发现:紫外成像仪可以检测电力系统输变电设备的绝大部分外绝缘及相关缺陷,且大部分检测项目是目前突出的技术手段,通过紫外成像可以发现并消除很多目前现有常规仪器无法检测到的运行设备缺陷,该系统的应用将极大提高电力系统的安全性和经济性,必将为电力系统带来巨大的直接和间接效益。

二、UVOLLEVI紫外成像仪特点简介及其和其它产品的比较1.使用性能。

以色列UVOLLEVI全日盲紫外成像仪主要特征有:◆采用专利的全日盲滤镜技术,白天检测完全不受日光影响;◆人性化设计,非常轻巧,整机重量仅为1.29kg;◆紫外光通道与可将光通道完全同步一致,没有任何延迟,也不会有任何拖尾,可准确定位电晕位置;◆UVOLLEVI采用3.5英寸LCD,外加遮阳罩,十分方便,无需通过取景器可轻松观测图像。

1引言为防止污闪事故发生，电力企业希望能随时了解运行中绝缘子表面的污秽情况，以确定线路、瓷瓶是否需要清扫，并掌握绝缘子清扫的质量。

但是对绝缘子性能的检测至今没有非常有效的方法。

电晕脉冲电流法通过测量绝缘子电晕脉冲电流的方法来判断绝缘子的绝缘状况，该法存在的主要问题在于传感器的选择、信号的提取及辩识、现场干扰的排除等。

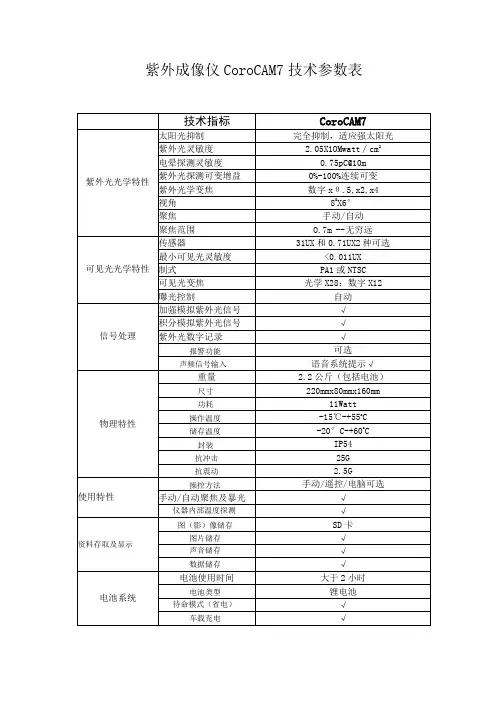

另外一种是现在国际上开始研究的紫外成像技术，以南非CSIR 公司生产的Co roCAM 系列紫外成像仪和以色列与EPRI 共同开发的DayCor 系列紫外成像仪应用最为广泛。

但是该方法也有很多缺陷，一方面该电晕检测摄像机非常昂贵，比一般的检测成本要高很多；另一方面，该检测的电晕亮点存在误检测的可能，虽然它采用长积分模式来减小背景噪音的影响，但是受背景噪声的影响，在终端显示的时候灵敏度不高，误检测的可能性仍然存在；最后该方法对电晕的观察主要靠肉眼的观察，对于检测人员来说主要是凭经验。

本文介绍一种自行研制的绝缘子紫外光微放电监测仪。

其基本原理为：在带电情况下，选择对紫外光敏感的光电倍增管（PMT ）测量绝缘子表面的紫外放电情况，它在紫外光波段的量子转化率高达到25%，能够有效地把紫外光光信号转变为电信号。

光放大器将采集进来的微弱光信号放大，并且转化成对应的电流信号，通过A/D 转换为数字信号，然后利用外围电路做初步的处理，通过数据总线传输到计算机上，通过建立紫外光强度和电晕放电强度、测量距离之间的对应关系，用相应的分析软件对采集进来的信号进行分析，通过试验给出电晕强度和绝缘子运行状况的关系，从而对绝缘子运行情况进行实时监测。

此方法首次利用PM T 来检测绝缘子的沿面电晕状况，是对传统绝缘子检测方法的一个重大突破。

下面对其与传统的电晕脉冲电流法、红外热成像法的比较试验进行分析。

2试验情况简介2.1试验目的及仪器2.1.1目的在5m 的距离内能否通过系统检测到复合绝缘子在不同环境条件下的电晕放电状态、电晕沿绝缘子分布情况和电晕在不同情况下的幅值变化。

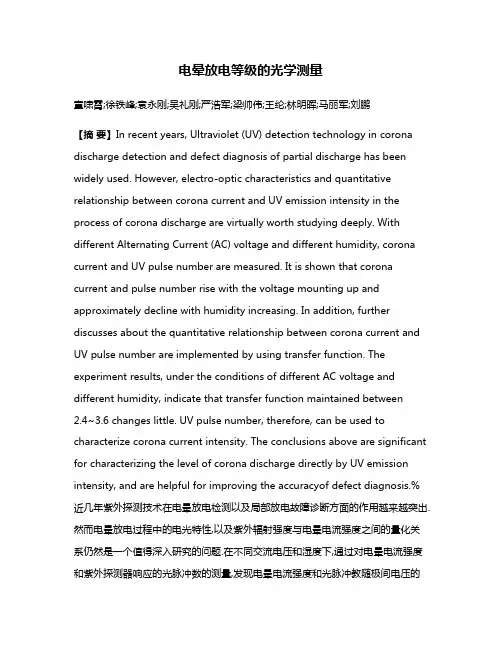

电晕放电等级的光学测量童啸霄;徐铁峰;袁永刚;吴礼刚;严浩军;梁帅伟;王纶;林明晖;马丽军;刘鹏【摘要】In recent years, Ultraviolet (UV) detection technology in corona discharge detection and defect diagnosis of partial discharge has been widely used. However, electro-optic characteristics and quantitative relationship between corona current and UV emission intensity in the process of corona discharge are virtually worth studying deeply. With different Alternating Current (AC) voltage and different humidity, corona current and UV pulse number are measured. It is shown that corona current and pulse number rise with the voltage mounting up and approximately decline with humidity increasing. In addition, further discusses about the quantitative relationship between corona current and UV pulse number are implemented by using transfer function. The experiment results, under the conditions of different AC voltage and different humidity, indicate that transfer function maintained between2.4~3.6 changes little. UV pulse number, therefore, can be used to characterize corona current intensity. The conclusions above are significant for characterizing the level of corona discharge directly by UV emission intensity, and are helpful for improving the accuracyof defect diagnosis.%近几年紫外探测技术在电晕放电检测以及局部放电故障诊断方面的作用越来越突出.然而电晕放电过程中的电光特性,以及紫外辐射强度与电晕电流强度之间的量化关系仍然是一个值得深入研究的问题.在不同交流电压和湿度下,通过对电晕电流强度和紫外探测器响应的光脉冲数的测量,发现电晕电流强度和光脉冲教随极间电压的升高而显著升高,并且随着相对湿度的增加呈大致减小的趋势.在此基础上,通过电光传递函数研究了电晕电流强度和紫外光脉冲数之间的量化关系.结果表明,在不同电压和湿度下,传递函数变化并不大,保持在2.45～3.53之间,因此可以用紫外光脉冲数来表征电晕电流强度等级.这对于直接从光学角度定量表征放电等级,提高放电故障光学测量的准确率具有重要意义.【期刊名称】《光电工程》【年(卷),期】2011(038)012【总页数】6页(P63-68)【关键词】交流电晕;电晕电流;紫外光脉冲;传递函数【作者】童啸霄;徐铁峰;袁永刚;吴礼刚;严浩军;梁帅伟;王纶;林明晖;马丽军;刘鹏【作者单位】宁波大学信息科学与工程学院,浙江宁波315211;宁波大学信息科学与工程学院,浙江宁波315211;中国科学院上海技术物理研究所,红外成像材料与器件重点实验室,上海200083;宁波大学信息科学与工程学院,浙江宁波315211;宁波市电业局,浙江宁波315010;宁波市电业局,浙江宁波315010;宁波市电业局,浙江宁波315010;宁波市电业局,浙江宁波315010;宁波市电业局,浙江宁波315010;宁波市电业局,浙江宁波315010【正文语种】中文【中图分类】TM835随着电网规模迅猛扩大，高压线路总长度飞速增加，电力设备的电晕放电问题越来越突出。

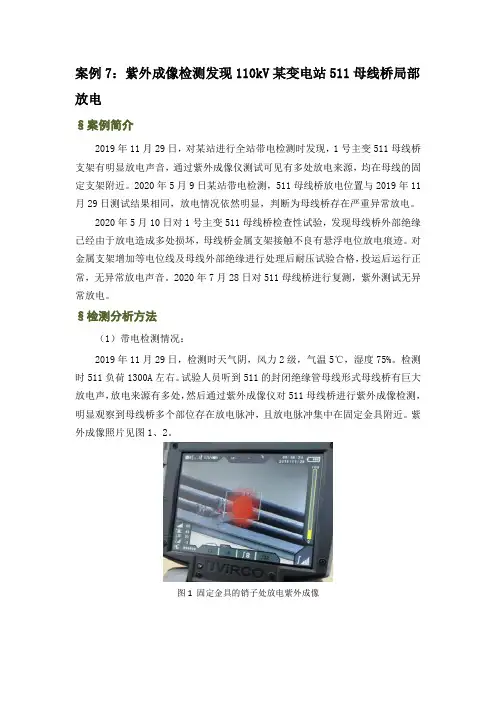

案例7：紫外成像检测发现110kV某变电站511母线桥局部放电§案例简介2019年11月29日，对某站进行全站带电检测时发现，1号主变511母线桥支架有明显放电声音，通过紫外成像仪测试可见有多处放电来源，均在母线的固定支架附近。

2020年5月9日某站带电检测，511母线桥放电位置与2019年11月29日测试结果相同，放电情况依然明显，判断为母线桥存在严重异常放电。

2020年5月10日对1号主变511母线桥检查性试验，发现母线桥外部绝缘已经由于放电造成多处损坏，母线桥金属支架接触不良有悬浮电位放电痕迹。

对金属支架增加等电位线及母线外部绝缘进行处理后耐压试验合格，投运后运行正常，无异常放电声音。

2020年7月28日对511母线桥进行复测，紫外测试无异常放电。

§检测分析方法（1）带电检测情况：2019年11月29日，检测时天气阴，风力2级，气温5℃，湿度75%。

检测时511负荷1300A左右。

试验人员听到511的封闭绝缘管母线形式母线桥有巨大放电声，放电来源有多处，然后通过紫外成像仪对511母线桥进行紫外成像检测，明显观察到母线桥多个部位存在放电脉冲，且放电脉冲集中在固定金具附近。

紫外成像照片见图1、2。

图1 固定金具的销子处放电紫外成像图2 金具与封闭绝缘管母线接触面放电紫外成像分析：现场放电声音非常明显，肉眼可见有固定金具的销子处存在放电火花，金具各部件之间为螺丝链接，结合图1分析，放电原因为封闭绝缘管母线固定金具各部件接触不良或接地不良，存在悬浮电位放电。

封闭绝缘管母线外绝缘内部无金属铠装层，不能改善绝缘部分的场强分布，在支架固定金具部位会有明显的场强升高，图2显示固定金具与绝缘材料的接触面为中心的放电脉冲，可能是由于绝缘内部场强升高长时间运行造成绝缘缺陷进而引起母线对外部金具放电。

（2）处理情况：2020年5月10日停电后对511母线桥进行检查，发现外部绝缘存在放电造成的外部损坏现象（图3）。

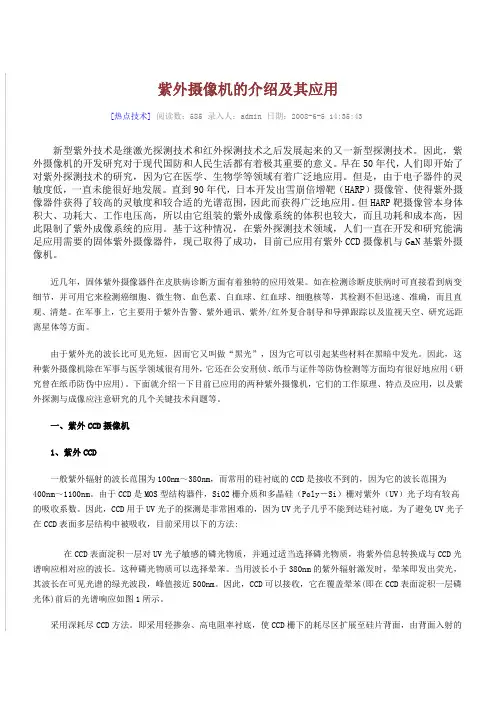

紫外摄像机的介绍及其应用[热点技术] 阅读数：585 录入人：admin 日期：2008-6-5 14:35:43新型紫外技术是继激光探测技术和红外探测技术之后发展起来的又一新型探测技术。

因此，紫外摄像机的开发研究对于现代国防和人民生活都有着极其重要的意义。

早在50年代，人们即开始了对紫外探测技术的研究，因为它在医学、生物学等领域有着广泛地应用。

但是，由于电子器件的灵敏度低，一直未能很好地发展。

直到90年代，日本开发出雪崩倍增靶（HARP）摄像管、使得紫外摄像器件获得了较高的灵敏度和较合适的光谱范围，因此而获得广泛地应用。

但HARP靶摄像管本身体积大、功耗大、工作电压高，所以由它组装的紫外成像系统的体积也较大，而且功耗和成本高，因此限制了紫外成像系统的应用。

基于这种情况，在紫外探测技术领域，人们一直在开发和研究能满足应用需要的固体紫外摄像器件，现已取得了成功，目前已应用有紫外CCD摄像机与GaN基紫外摄像机。

近几年，固体紫外摄像器件在皮肤病诊断方面有着独特的应用效果。

如在检测诊断皮肤病时可直接看到病变细节，并可用它来检测癌细胞、微生物、血色素、白血球、红血球、细胞核等，其检测不但迅速、准确，而且直观、清楚。

在军事上，它主要用于紫外告警、紫外通讯、紫外/红外复合制导和导弹跟踪以及监视天空、研究远距离星体等方面。

由于紫外光的波长比可见光短，因而它又叫做“黑光”，因为它可以引起某些材料在黑暗中发光。

因此，这种紫外摄像机除在军事与医学领域很有用外，它还在公安刑侦、纸币与证件等防伪检测等方面均有很好地应用（研究曾在纸币防伪中应用)。

下面就介绍一下目前已应用的两种紫外摄像机，它们的工作原理、特点及应用，以及紫外探测与成像应注意研究的几个关键技术问题等。

一、紫外CCD摄像机1、紫外CCD一般紫外辐射的波长范围为100nm～380nm，而常用的硅衬底的CCD是接收不到的，因为它的波长范围为400nm～1100nm。

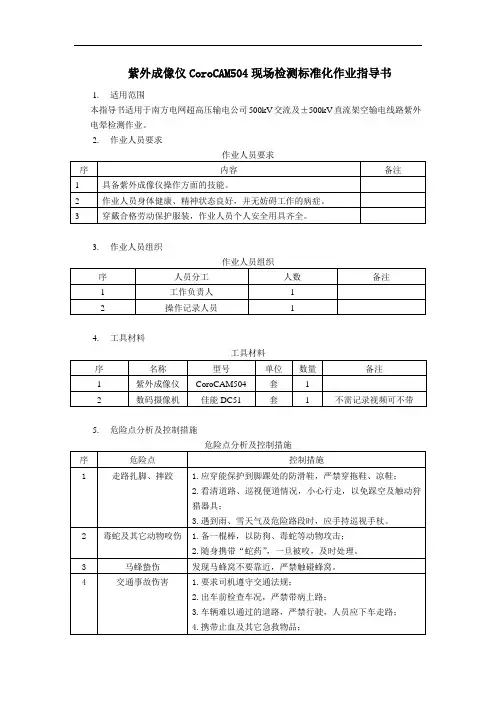

紫外成像仪CoroCAM504现场检测标准化作业指导书1.适用范围本指导书适用于南方电网超高压输电公司500kV交流及±500kV直流架空输电线路紫外电晕检测作业。

2.作业人员要求3.作业人员组织4.工具材料5.危险点分析及控制措施6.作业内容、步骤7.作业操作参考适用参数本参数是根据厂家建议以及国内各用户使用情况的经验得出，仅适用超高压线路，具体情况可再根据现场实际情况进行微调。

紫外504参数调节主要分为两类：1.灵敏度，这是硬件调节，主要来调节仪器对电晕检测的灵敏程度。

2.图像处理，这是软件调节，这主要是调节图像显示部分，通过调节可以突出设备的放电情况，屏蔽掉周围环境干扰。

参数共有5个，分别为：UV GAIN：紫外灵敏度。

UV FLOOR：显示门槛。

UV ATTACK和UV DECAY：组合调节叠加时间。

UV THRESH：调节叠加效果。

参数的调节需要根据不同的电压等级，不同的负荷，不同的气候调节，不同的设备来调节，主要原则是：电压等级越高，负荷越大，灵敏度可降低；电压等级越低，负荷越小，灵敏度需提高。

天气越干燥，海拔越低，灵敏度需提高；天气越潮湿，海拔越高，灵敏度可降低。

8.本作业所需时间不含前往工作地点的时间，完成每一个杆塔需要时间0.5—1小时。

9.使用仪器日常维护注意事项9.1不要使用不匹配的交流电源或电池，以免烧坏仪器。

9.2不要使用仪器长时间对着太阳等强紫外光源，以免闪坏探测器。

9.3 CF卡插拔注意方向，正面朝左插入，并建议使用SANDISK品牌的CF卡。

9.4 如长时间使用，探测器温度超过60°，仪器会有报警提示，此时需要关机冷却，并且不要堵塞仪器下方的风扇口，以免影响散热。

9.5由于仪器内有多组敏感光学组件，所以日常使用和保管中要注意干燥防潮，存放仪器的地方一定要干燥，便携箱中可放置干燥剂。

9.6 电池为锂电池，不要长时间过充，以免影响使用寿命。

9.7 如长时间不使用仪器，最好一个月取出通电开机一段时间，以保持仪器的灵敏。

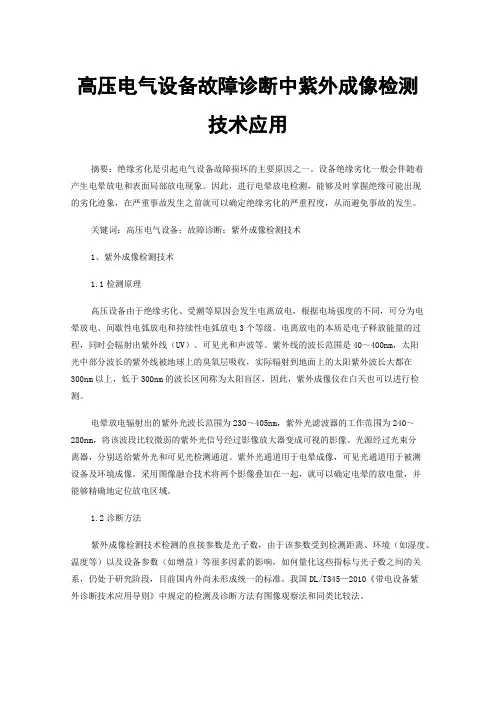

高压电气设备故障诊断中紫外成像检测技术应用摘要：绝缘劣化是引起电气设备故障损坏的主要原因之一。

设备绝缘劣化一般会伴随着产生电晕放电和表面局部放电现象。

因此，进行电晕放电检测，能够及时掌握绝缘可能出现的劣化迹象，在严重事故发生之前就可以确定绝缘劣化的严重程度，从而避免事故的发生。

关键词：高压电气设备；故障诊断；紫外成像检测技术1、紫外成像检测技术1.1检测原理高压设备由于绝缘劣化、受潮等原因会发生电离放电，根据电场强度的不同，可分为电晕放电、间歇性电弧放电和持续性电弧放电3个等级。

电离放电的本质是电子释放能量的过程，同时会辐射出紫外线（UV）、可见光和声波等。

紫外线的波长范围是40～400nm，太阳光中部分波长的紫外线被地球上的臭氧层吸收，实际辐射到地面上的太阳紫外波长大都在300nm以上，低于300nm的波长区间称为太阳盲区，因此，紫外成像仪在白天也可以进行检测。

电晕放电辐射出的紫外光波长范围为230～405nm，紫外光滤波器的工作范围为240～280nm，将该波段比较微弱的紫外光信号经过影像放大器变成可视的影像。

光源经过光束分离器，分别送给紫外光和可见光检测通道。

紫外光通道用于电晕成像，可见光通道用于被测设备及环境成像。

采用图像融合技术将两个影像叠加在一起，就可以确定电晕的放电量，并能够精确地定位放电区域。

1.2诊断方法紫外成像检测技术检测的直接参数是光子数，由于该参数受到检测距离、环境（如湿度、温度等）以及设备参数（如增益）等很多因素的影响，如何量化这些指标与光子数之间的关系，仍处于研究阶段，目前国内外尚未形成统一的标准。

我国DL/T345—2010《带电设备紫外诊断技术应用导则》中规定的检测及诊断方法有图像观察法和同类比较法。

图像观察法主要根据带电设备电晕状态，对异常电晕的属性、发生部位和严重程度进行判断和缺陷定级。

同类比较法是通过同类型带电设备对应部位电晕放电的紫外图像或紫外计数进行横向比较，对带电设备电晕放电状态进行评估。

紫外分析仪的原理及其应用1. 简介紫外分析仪（UV-Vis Spectrophotometer）是一种常用的分析仪器，用于测量物质在紫外-可见光（UV-Vis）波段的吸收和透射特性。

紫外分析仪广泛应用于生命科学、环境科学、药物研发、食品安全等领域，具有高灵敏度、快速、非破坏性等特点。

2. 原理紫外分析仪的工作原理基于兰伯特-比尔定律（Lambert-Beer’s Law）和光电效应。

2.1 兰伯特-比尔定律兰伯特-比尔定律是分析光学中的基本定律，描述了溶液中物质浓度与吸光度之间的关系。

根据该定律，溶液的吸光度（A）与溶液中物质的浓度（c）、光程（l）及物质的摩尔吸光系数（ε）之间存在以下关系：A = εcl2.2 光电效应当光束照射到物质上时，光子与物质中的原子或分子相互作用，光能被吸收，产生光电子效应。

光电效应是光电离过程，将光能转化为电能。

紫外分析仪利用光电效应测量物质的吸收特性，通过将物质溶液置于光束路径中的样品池中。

光源将紫外光或可见光照射到样品上，经过样品后，光的强度通过光电倍增管或光敏晶体产生信号，进而测量。

3. 应用紫外分析仪在许多领域具有广泛的应用。

3.1 生命科学紫外分析仪可用于DNA、RNA、蛋白质等生物大分子的测量和分析。

通过测量这些生物大分子在紫外-可见光波段的吸收特性，可以研究它们的结构、浓度、纯度等。

3.2 环境科学紫外分析仪可用于环境样品中污染物的检测与监测，例如水中溶解有机物、土壤中的重金属等。

通过测量样品中污染物的吸光度，可以快速、准确地分析其浓度和组成。

3.3 药物研发紫外分析仪在药物研发中起到重要作用。

它可以用于药物的质量控制、稳定性研究和降解产物的分析。

通过测量药物在不同波长下的吸光度，可以确定药物的含量、纯度和稳定性。

3.4 食品安全紫外分析仪在食品安全领域用于检测食品中的添加剂、农药残留和重金属等有害物质。

通过测量食品样品中这些有害物质的吸光度，可以评估食品的安全性和质量。

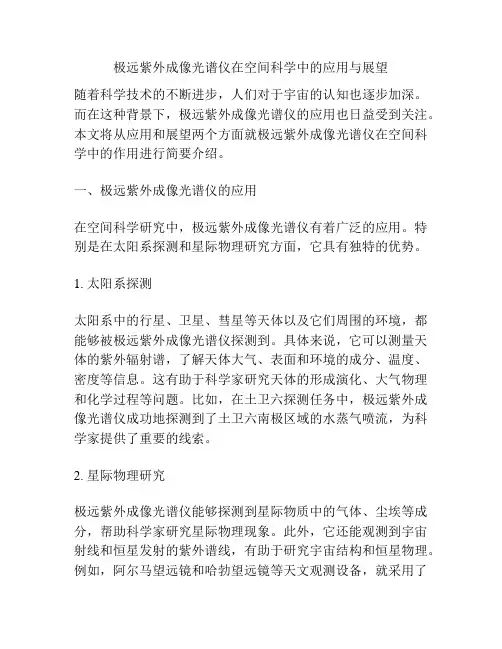

极远紫外成像光谱仪在空间科学中的应用与展望随着科学技术的不断进步，人们对于宇宙的认知也逐步加深。

而在这种背景下，极远紫外成像光谱仪的应用也日益受到关注。

本文将从应用和展望两个方面就极远紫外成像光谱仪在空间科学中的作用进行简要介绍。

一、极远紫外成像光谱仪的应用在空间科学研究中，极远紫外成像光谱仪有着广泛的应用。

特别是在太阳系探测和星际物理研究方面，它具有独特的优势。

1. 太阳系探测太阳系中的行星、卫星、彗星等天体以及它们周围的环境，都能够被极远紫外成像光谱仪探测到。

具体来说，它可以测量天体的紫外辐射谱，了解天体大气、表面和环境的成分、温度、密度等信息。

这有助于科学家研究天体的形成演化、大气物理和化学过程等问题。

比如，在土卫六探测任务中，极远紫外成像光谱仪成功地探测到了土卫六南极区域的水蒸气喷流，为科学家提供了重要的线索。

2. 星际物理研究极远紫外成像光谱仪能够探测到星际物质中的气体、尘埃等成分，帮助科学家研究星际物理现象。

此外，它还能观测到宇宙射线和恒星发射的紫外谱线，有助于研究宇宙结构和恒星物理。

例如，阿尔马望远镜和哈勃望远镜等天文观测设备，就采用了极远紫外成像光谱仪技术。

二、极远紫外成像光谱仪的展望虽然极远紫外成像光谱仪在空间科学研究中的应用已经得到了广泛的验证，但是它的潜力还远远没有得到充分的利用。

1. 深入了解太阳系太阳系是整个宇宙系统的一个缩影，它的形成演化关系到整个宇宙的命运。

未来，极远紫外成像光谱仪可以进一步深入探测太阳系天体的化学和物理性质，以及它们之间的相互作用和影响，这将有助于我们更加全面地了解太阳系。

2. 研究宇宙起源和演化宇宙的起源和演化一直是科学家们最为关注的问题之一。

极远紫外成像光谱仪将能够研究大量的质量、能量和粒子交换过程，从而更好地了解宇宙结构和演化。

3. 探索生命的起源生命的起源一直是科学家们十分感兴趣的话题。

未来，极远紫外成像光谱仪可以在搜索地外生命方面发挥出更大的作用。

紫外成像技术及其应用滕鹤松(南京电子器件研究所,南京,210016)2001年3月28日收到摘　要　紫外光应用技术正处于快速发展时期,从20世纪80年代末开始,已进入实质性的研究和应用;紫外成像技术早期主要应用于军事领域,现又可用于警用刑侦的现场侦查取证等领域。

本文介绍了紫外成像系统的主要组成部分以及在军事、警用领域的原理及实际的应用。

关键词　紫外　成像　系统　军事　警用　原理中图分类号:T N 23文献标识码:A文章编号:1005-488X (2001)04-0294-041　引　言当今世界光电子技术已不再局限于可见光,非可见光如红外光和紫外光的应用技术发展也很迅速。

紫外成像技术从20世纪80年代末开始进入实质性的研究和应用,但当时的主要应用领域为军事领域,所以各国对其技术发展和应用都进行了严格的保密;在20世纪90年代末期,美国一家公司率先打破技术禁区,将该技术推向警用应用市场,使紫外成像技术在民用市场得以迅速地普及和推广,同时也进一步促进了紫外成像技术的研究和生产。

国内的相关技术研究也和国外的技术发展路线一样,前期主要是针对军事应用进行了研究开发,并有少许产品用于装备,但和先进国家相比我们的差距还很大;另外,有些单位在警用紫外成像技术上也已做出了实用化的样品,并已交付用户使用。

本文主要介绍了紫外成像技术的基本组成、应用原理及其应用典型。

2　紫外成像系统的主要组成部分紫外成像系统的组成与常规的微光成像系统相似,所不同的只是把对微光灵敏的像增强器换成了对紫外灵敏的像增强器,再加上获取目标用的紫外镜头;而实时观察用的目镜以及保证像增强器正常工作的高压电源都和常规的微光成像系统一样。

图1为紫外成像核心系统组成图。

第21卷第4期2001年12月 光　电　子　技　术OPTOELECTRONIC T ECHNOLOGY Vol.21N o.4Dec.2001滕鹤松　男,高级工程师,从事光电子、平板显示技术的研究开发。

基于OpenCV的紫外成像检测量化参数提取方法作者：袁晓辉孙林涛李博来源：《现代电子技术》2017年第01期摘要：目前紫外成像法表征放电强度一般采用“光子数”参量，该参量可以直接从仪器中读取。

但该参量与仪器的增益设置以及观测距离之间存在着较为复杂的非线性关系，难以对放电进行量化分析。

故有必要研究新的量化参量用于表征放电特性。

紫外成像仪输出的信号为视频或图像，其携带了大量反映放电特性的信息，如放电的位置、放电的大致形状、放电点的个数和放电区域的大小等。

另外，在紫外图像中，放电表现为一些白色的区域（这里定义为光斑区域）。

基于此，提出了一种新的紫外量化参量，采用图像处理的方法提取相关的图像参量表征绝缘子表面的放电过程。

关键词：紫外成像；局部放电；量化提取； OpenCV中图分类号： TN911.73⁃34 文献标识码： A 文章编号： 1004⁃373X（2017）01⁃0045⁃04Abstract：The parameter of ″photon quantity″ is used in the ultraviolet imaging method to character the discharge intensity， and can be read out in the instrument directly. This parameter exists the complex nonlinear relationship between the observation distance and gain setting of instrument， so it is difficult to perform the quantitative analysis for the discharge. To overcome the above problem， it is necessary to study a new quantization parameter to character the discharge characteristics. The output signal of the ultraviolet imager is shown as video or image form， which carries a large amount of information reflecting the discharging characteristics， such as the discharge position， discharge approximate shape， discharge point quantity and size of the discharge area. In the ultraviolet image， the discharge performance is presented as a few white areas （spot area）. On this basis， a new ultraviolet quantization parameter is proposed， in which the image processing method is used to extract the relevant image parameters to character the discharge process in the surface of the insulator.Keywords： ultraviolet imaging； partial discharge； quantitative extraction； OpenCV0 引言超高压电网是深圳电网的主干电网，具有线路长、绝缘子数量庞大、沿线地理环境复杂多变、安全运行可靠性要求高等特点，其中超高压输电线路和变电站电气设备多数在大气环境下工作，在长期的电、热、机械应力的作用下不可避免地会出现绝缘劣化、老化甚至损坏的问题，与此同时会辐射出很多种类的非电信号，如声、热、光、电磁波等，国内外大量学者针对这些特征信号检测进行了大量研究并提出了很多创新性的方法。

南非紫外线成像仪安全操作及保养规程紫外线成像仪是一种具有高灵敏度和高分辨率的检测试验仪器，广泛应用于工业检测、质量控制、非破坏检测等领域。

但是，在使用紫外线成像仪进行检测过程中，操作人员需要注意安全事项和保养规程，以确保设备的稳定工作和延长设备寿命。

本文将介绍南非紫外线成像仪的安全操作和保养规程。

一、安全操作规程1.1 正确佩戴个人防护装备在使用紫外线成像仪进行检测时，为了保护人体免受紫外线伤害，操作人员需佩戴个人防护装备。

具体防护装备包括：•紫外线防护眼镜•护目罩•防护手套•防护服1.2 正确使用电源供应器南非紫外线成像仪的电源供应器是设备正常运转的重要组成部分，为了避免电气事故的发生，操作人员需要正确使用电源供应器。

在使用电源供应器时，需注意以下事项：•检查电源插头是否与插座相匹配•确认电源插头已牢固连接到插座上•确认设备所需的电压已与电源供应器设置的电压相匹配1.3 安全使用紫外线灯紫外线灯是紫外线成像仪的核心部件之一，但是，在使用紫外线灯时，需要注意以下事项，以确保工作安全：•在使用前先检查紫外线灯是否损坏•只有当紫外线灯完全冷却后方可更换新灯管•避免直接看向紫外线灯管，以免眼睛受伤•避免触碰紫外线灯管，以免皮肤受伤1.4 正确运输和存储在运输和存储过程中，操作人员需要注意以下事项：•避免碰撞和摔落•避免潮湿和阳光直射•避免影响设备正常工作的磁场和电磁波等二、保养规程2.1 清洁紫外线镜头和灯管南非紫外线成像仪的紫外线镜头和灯管需要定期清洁，以确保设备工作时的稳定性和准确性。

清洁时，操作人员需要注意以下事项：•使用专业清洁剂清洗紫外线镜头和灯管•使用柔软的抹布擦拭紫外线镜头和灯管，避免擦伤器械表面•避免使用化学或酸性溶液清洁2.2 检查电源供应器和传感器为了避免电气故障和传感器失效，操作人员需要定期检查电源供应器和传感器，并进行必要的维护和更换。

2.3 定期校准设备由于南非紫外线成像仪是一种高精度的测试仪器，因此，定期校准设备十分重要。

好帮手-紫外成像仪什么是紫外成像仪？紫外成像仪是一种利用紫外辐射成像的仪器，主要用于检测材料表面和内部的缺陷或异常情况。

它可以通过紫外光的反射和吸收来捕捉到材料表面的微小变化和细节，提高测试精度和准确性。

紫外成像仪的应用领域工业制造紫外成像仪在工业制造领域的应用非常广泛，可以用于检测涂层、表面缺陷、焊点、电路板、半导体芯片等方面。

特别是在半导体芯片的制造中，紫外成像仪可以有效地检测芯片表面的晶体缺陷和晶格结构，保证芯片的质量和可靠性。

医疗检测紫外成像仪在医疗领域的应用主要是检测皮肤病变、湿疹、麻风等疾病。

它可以通过捕捉诱发光来定位病变位置和程度，可以有效地帮助医生进行诊断和治疗。

安防监控紫外成像仪在安防监控领域的应用越来越广泛，主要用于夜间实时监控和照明。

它可以通过红外补光技术和低照度技术来提高摄像机的感光能力和照明效果，可以有效地防止夜间入侵和盗窃。

紫外成像仪的优势与其他成像技术相比，紫外成像仪具有以下几个优势：高准确性紫外成像技术可以捕捉到微小的细节和变化，检测精度和准确性很高，特别是在检测化学和物理性质不同的材料时更为明显。

可视化紫外成像技术可以将测试结果呈现为直观的成像结果，便于操作者进行分析和诊断。

非接触式测试紫外成像技术不需要接触被检测材料，无需对材料造成损伤，对于一些对样品有特殊要求的领域更为适用。

多用途紫外成像仪可以用于多种领域的测试和检测，具有很高的适用性和灵活性。

紫外成像仪的主要技术参数紫外成像仪的主要技术参数包括：•光源：紫外灯•捕捉分辨率：2-5微米•可视分辨率：0.4-5微米•图像分辨率：1280*1024•工作距离：50-200毫米•工作温度：-30℃-60℃总结：紫外成像仪是一种高精度、高可靠性的检测工具，具有广泛的应用领域和优秀的性能。

在工业制造、医疗检测、安防监控等领域发挥着重要的作用，对于提高产品的质量和可靠性具有重要意义。

CoroCAM 504紫外参数调节技巧CoroCAM504的功能比以前型号的紫外成像仪要强大得多，尤其是抗干扰技术。

为了使用户更加方便地使用该仪器，特总结出以下几个菜单和参数调节的经验和技巧：一、GAIN和FLOOR的调节1、UV GAIN：模拟的增益，相当于调节显示的紫外线的放大倍数，GAIN增大，屏幕上紫外信号的“粒子”会变大。

调节范围0%-100%连续。

2、UV FLOOR：显示紫外的阈值，相当于一个“门槛”，高于这个门槛的紫外线就显示出来，低于这个门槛的就不显示出来。

调节范围0%-100%连续如果GAIN和FLOOR都调到很小，则会看到噪声很大，屏幕上有很多固定的点不消失，这是因为紫外线信号没有放大，而显示信号的“门槛”又很低，显示了噪音的缘故。

如果GAIN和FLOOR都调到很大，则可以看到紫外线，但同时又看到噪声也很大，屏幕上布满雪花点，这是因为紫外线信号和噪声信号都放大了，显示信号的“门槛”又很高的缘故。

操作提示：GAIN数值越大，屏幕上的信号越强，FLOOR数值越大，屏幕上的信号越弱。

调节GAIN和FLOOR到适当的值，最好能够看清紫外源的具体位置。

如果周围干扰太大，不能分辨紫外源，就使用滤波器。

GAIN的调节，只是增大或者减小所有紫外线信号的放大倍数，FLOOR的调节也只是对紫外线信号进行数字处理，这两个参数的调节并不能去除干扰。

二、UV FILTER的调节紫外线来自不同的紫外源，有些紫外源发出的紫外线会通过周围的建筑物和空气中的粒子反射到仪器，这样的情况在城市里很常见。

有些紫外信号并不是用户所关心的，我们称之为“紫外噪声”。

这些噪声在未经调节处理的图像上通常表现为一些随机的点。

仪器内部有一个积分滤波器和一个卷积滤波器。

仪器显示的紫外图像包含成千上万的独立的像素点，滤波器对这些像素点进行处理，其目的就是去除这些“噪声”，得到清晰的我们关心的图像。

滤波器的参数可以进行调节，通过正确选择UV滤波器的参数，抑制噪声的干扰。

紫外可见光光度计操作观后感
今天摆弄了一下紫外可见光光度计，那感觉就像是跟一个超级精密的科学小怪兽打了一场交道。

刚看到这台仪器的时候，就觉得它浑身散发着一种“我很厉害，你得小心伺候”的气场。

那些个按键、旋钮和显示屏，组合在一起就像一个神秘的科技密码盘。

开始操作的时候，才发现真不是随随便便就能让它听话的。

校准这一步就像是给它定个规矩，告诉它“咱得按这个标准来”。

这个过程得小心翼翼的，就像在给一个特别挑剔的大厨准备食材，一点差错都不能有，不然它测出来的数据就会像调皮的小精灵一样乱跑，完全不靠谱。

然后呢，把样品放进去的时候，我都感觉自己像是在给它进贡什么稀世珍宝似的。

轻轻关好舱门，心里还默默念叨着“小仪器啊，你可给我好好测啊”。

当按下测量按钮，看着它在那默默工作，那些闪烁的指示灯就像是它在思考时的小火花。

我就在旁边干瞪眼，又好奇又紧张，就像等待考试成绩公布一样。

等数据出来的时候，哇，那一刻感觉自己像是揭开了一个小秘密。

那些一排排的数字和曲线，就像是这个样品在紫外和可见光下的小传记，讲述着它关于吸收和反射的故事。

不过呢，这整个操作过程也让我深深体会到，科学仪器就像一个有个性的小伙伴。

你得尊重它的规则，耐心地跟它相处，才能从它那里得到准确又有用的信息。

要是不小心得罪了它，那可就只能得到一堆让人摸不着头脑的乱码啦。

总的来说，这一趟紫外可见光光度计的操作之旅，就像是一场充满惊喜和挑战的小冒险，还挺有趣的呢！。

紫外分析仪的原理及应用紫外分析仪分为很多系列，有三用紫外分析仪、暗箱式紫外分析仪、可照相紫外分析仪等系列，不同的紫外分析仪有不同的用途。

紫外分析仪采用不同波长引进电泳分析、检测，PCR产物检测，DNA指纹图谱分析，纸层分析或薄层分析等。

紫外分析仪的原理及其应用荧光技术在生物化学及分子生物学应用主要包括以下几个方面:1、物质的定性2、定量测定另外，荧光技术在免疫学中亦有广泛的应用。

就是荧光抗体法。

将某些荧光染料与血清抗体相结合，从而可以确定抗原或抗体的存在及其含量。

利用荧光技术的紫外分析仪主要是物质的定性方面的应用，包括:⑴在科学实验工作中检测，许多主要物质如蛋白质、核苷酸等。

⑵在药物可用来检查激素生物碱，维生素等各种能;适宜作薄层分析和纸层分析斑点和检测。

⑶在染料涂料橡胶、石油等化学行业中，测定各种荧光材料，荧光指示剂及添加剂，鉴别原油和橡胶制品。

⑷纺织化学纤维中可测定棉花，合成纤维，并可检查成品质量。

⑸在粮油，蔬菜，食品部门，可用于检查毒素，食品添加剂，变质的蔬菜、水果、可可豆、巧克力、脂肪、蜂蜜、糖蛋等的质量。

⑹在地质、考古等部门，可起到发现各种矿物质，判别文物化石的真伪。

三用紫外分析仪用途及适用范围△在科学实验工作中它是检测许多主要物质如蛋白质、核苷酸等。

△可用来检查激素生物碱，维生素等各种能生萤光药品的质量，它适宜作薄层分析，纸层分析斑点和检测。

△在染料涂料橡胶、石油等化学行业中，测定各种萤光材料，萤光指示剂及添加剂，鉴别原油和橡胶制品。

△在纺织化学纤维中可以用于测定棉花合成纤维，并可检查成品质量。

△在粮油、蔬菜、食品部门可用于检查毒素、食品添加剂，变质的蔬菜、水果、可可豆肪、巧克力、脂肪、蜂蜜、糖、蛋 00等的质量。

△在地质、考古等部门可起到发现各种矿物质、判别文物化石的真伪。

△在可检查指痕测定、密写字迹等。

三用紫外分析仪1、紫外分析仪由紫外线灯管及滤光片组成。

UVC 254nm波长， UVA 365nm波长，两种波长可想互使用，并具有点样功能。

南非CoroCAM504 紫外成像仪应用体会单位：北京电力科学研究院作者：李洋引言最近几年来随着科学技术的不断进步与提高，在供电系统中电晕的存在也越来越受到人们的关注。

在供电设备不断换代升级的过程中，人们也在不断的创新消灭电晕的方法。

电晕的定义：当局部位置场强达到一定数值时，气体发生局部电离，在电离处出现蓝色荧光，这即是电晕现象。

电晕产生热效应和臭氧、氦的氧化物，使线圈内局部温度升高，导致胶粘剂变质、碳化，股线绝缘和云母变白，进而使股线松散、短路，绝缘老化。

另外由于热固性绝缘表面与导体接触不良或不稳定时，在电磁振动的作用下，将引火花间隙。

这种火花放电造成的局部温升将使绝缘表面受到严重侵蚀。

从而发生严重的设备故障。

电晕的发生会伴随着声、光，热等物理特性的发生。

北京电力公司为了进一步消除设备隐患，减少停电时间于2008年展开了了电力设备状态检测工作（即：不停电对电力设备进行状态监测，并及时的消除设备缺陷）。

在2008年先后顺利的完成了所有在京奥运场馆及所有重点用户的带电检测工作。

当时因为设备技术能力有限对于电晕的测量只能单方面的采用超声、红外设备对被试设备测量。

在发现设备发生电晕放电以后却因为红外超声的局限性无法对设备发生电晕的地方进行准确直观的定位（超声的局限性在于虽能听到电晕的声音，但是却很难的判断出放电的精确位置。

而红外的局限性在于在测量的过程中是根据电力设备的温度来判定设备是否有问题。

电晕的产生虽然产生光和热，但是由于电晕其能量的转移是非常的微小的，所以即使红外发现有过热现象也很难判定是电晕放电的放电类型。

还有就是红外的在使用过程中一但镜头前有遮挡物就无法测量到被测设备的温度哪怕是一张薄薄的保鲜膜。

）在奥运会顺利闭幕以后为了迎接举国欢庆的60年国庆。

北京电力公司购买了南非CoroCAM504 紫外成像仪。

在忙碌的2009年北京电力公司在对北京90%变电站展开状态检测，并同时展开了南非CoroCAM504 紫外成像仪在变电站的广泛测试及应用工作。
