【行业方案】汽车电子CANScope的DBC发送功能介绍

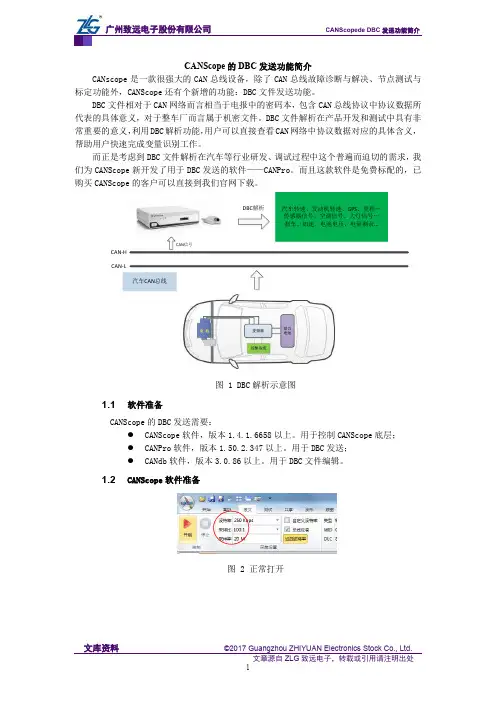

CANScope 的DBC发送功能简介CANscope 是一款很强大的CAN 总线设备，除了CAN 总线故障诊断与解决、节点测试与标定功能外，CANScope 还有个新增的功能：DBC 文件发送功能。

DBC 文件相对于CAN 网络而言相当于电报中的密码本，包含CAN 总线协议中协议数据所代表的具体意义，对于整车厂而言属于机密文件。

DBC 文件解析在产品开发和测试中具有非常重要的意义，利用DBC 解析功能，用户可以直接查看CAN 网络中协议数据对应的具体含义，帮助用户快速完成变量识别工作。

而正是考虑到DBC 文件解析在汽车等行业研发、调试过程中这个普遍而迫切的需求，我们为CANScope 新开发了用于DBC 发送的软件——CANPro 。

而且这款软件是免费标配的，已购买CANScope 的客户可以直接到我们官网下载。

CAN-H CAN-L汽车CAN 总线汽车转速、发动机转速、GPS 、里程…传感器信号、空调信号、大灯信号…刹车、加速、电池电压、电量剩余...CAN 信号DBC解析图 1 DBC 解析示意图1.1 软件准备CANScope 的DBC 发送需要：● CANScope 软件，版本1.4.1.6658以上。

用于控制CANScope 底层； ● CANPro 软件，版本1.50.2.347以上。

用于DBC 发送； ● CANdb 软件，版本3.0.86以上。

用于DBC 文件编辑。

1.2 CANScope 软件准备图 2 正常打开图 3 开启CANScope网络共享答疑：通过开启该功能，可以直接在CANPro软件上控制CANScope的收发。

1.3 CANPro软件准备图 4 将CANPro与CANScope连接图 5 打开DBC解析功能图 6 DBC解析界面1.4 CANPro加载DBC文件与发送DBC参数图 7 选择加载协议图 8 选择消息列表图 9 选择具体信号及变量值图 10 CANScope软件中仪表演示功能。

motorola和inter报文dbc解析-回复在汽车领域，通信协议起着关键作用，它们使得车辆内部各个模块能够相互通信和协调工作。

而DBC（Diagnostics Communication Protocol）是一种流行的协议，用于定义和解析车辆之间的通信信息。

本文将以"motorola和inter报文DBC解析"为主题，一步一步详细介绍这两种协议以及其在汽车通信领域中的应用。

首先，让我们来了解一下Motorola CAN（Controller Area Network）协议。

CAN是一种高性能的车载总线通信协议，由Motorola公司在1983年推出。

CAN协议支持多个节点在同一个总线上进行通信，其主要特点是高可靠性和实时性。

而Motorola CAN协议的特殊之处在于其使用了Motorola格式的数据帧结构。

Motorola格式的数据帧由ID字段和Data 字段组成，其中ID字段用于标识消息的优先级和内容，而Data字段则用于携带实际的数据。

通过解析Motorola格式的数据帧，可以获取发送节点的信息以及传输的具体数据。

与之类似，INTER（International Electronics and Engineering Company）也是一种通信协议，用于定义和解析车辆之间的通信信息。

INTER协议通常与CAN协议结合使用，以实现车辆内部各个模块的通信和协调。

INTER协议的消息是以DBC（Diagnostics Booting Configuration）文件的形式进行定义和存储的。

DBC文件是一个文本文件，其中包含了INTER协议的数据结构和通信信息。

通过解析DBC文件，可以获取到各个节点之间的通信消息、数据格式以及相应的信号定义等信息。

现在，让我们来介绍一下如何进行Motorola和Inter报文的DBC解析。

首先，我们需要使用相应的工具和软件来读取DBC文件，并将其转换为易于理解和操作的格式。

文章标题：深入解析cantest的dbc解析原理1. 引言作为一种用于汽车控制系统的通信协议，Controller Area Network（CAN）协议的应用日益广泛。

而在实际的CAN网络中，DBC（.dbc）文件则具有非常重要的作用，它包含了消息、信号和节点等CAN网络参数。

本文将深入探讨cantest的dbc解析原理。

2. cantest的基本概念在开始之前，我们先来简单了解一下cantest。

Cantest是一种用于进行CAN网络测试和分析的工具，它包含了许多功能，如信号观察、协议解析等。

在cantest中，dbc文件则起到了非常重要的作用，它能够帮助用户更好地理解和分析CAN网络中的消息和信号。

3. dbc文件的结构dbc文件是CAN网络描述的文本文件，它包含了网络中的节点、消息和信号等信息。

在dbc文件中，节点表示了CAN网络中的控制单元，消息表示了数据的传输，而信号则表示了消息中具体的数据内容。

4. cantest如何解析dbc文件在cantest中，解析dbc文件是非常重要的一步，它能够帮助用户更好地进行CAN网络测试和分析。

cantest通过读取dbc文件中的信息，将其转化为可视化的表示，从而使用户能够更加直观地理解和分析CAN网络中的数据。

5. cantest对dbc文件的应用在cantest中，用户可以通过加载dbc文件来进行CAN网络的观测与分析，例如观察消息的发送与接收、监测信号的数值变化等。

cantest也可以根据dbc文件自动生成消息和信号的发送代码，方便用户进行开发和测试。

6. 个人观点和理解对于dbc的解析原理，我认为其中最重要的是理解节点、消息和信号等基本概念。

只有深刻理解了这些概念，才能更好地应用cantest 进行CAN网络测试和分析。

另外，对于复杂的网络结构和信号定义，也需要细心分析和理解。

7. 总结与展望通过本文的介绍，我们对cantest的dbc解析原理有了一个全面的了解。

DBC和CANdb++1.简介CAN总线数据帧中的原始信号均为数字（可显示为十六进制或者十进制等等）。

在实际trace解析中，仅仅解析原始数字，效率会相当低下。

因此引入DBC(CAN数据库)的概念。

DBC数据库可以将原始数字解析为信号，DBC相当于一部针对原始数字的“百科词典”。

CANoe软件中用CANdb++编辑DBC。

2.DBC介绍DBC自下而上分别为Signals->Messages->Network nodes，自下而上是从属关系，即Messages中包含Signals，Network nodes中包含多个Messages。

创建DBC的过程一般也是自下而上的过程，即先创建Signal；再创建Message, 将signal加入到Message中；将Message加入到Network Nodes中。

环境变量类似于系统变量，可用于CAPL中作为中间变量，实现一些复杂的功能。

3. CANdb++ 介绍CANdb++是CANoe中一个独立的模块。

启动CANoe软件后，Tools->CANdb++Editor中打开指定的数据库。

也可直接双击打开.dbc的文件。

如果CANdb++Editor中没有数据库，说明当前配置中还没有添加数据库。

添加数据库：右下角进入configuration界面，选择Databases,右键add…，添加数据库。

4.DBC编辑1.CANdb++，添加signal：空白处右键，NEW,设置信号的长度，Name，分辨率，偏移量，最大值和最小值等，2. 添加Message：单击Message，NEW。

设置Message的name，ID，长度等。

3.添加Node：单击Network node，NEW。

设置节点Name 等4.将Signal添加到Message中。

双击创建的Message单击Signal->add,添加创建的信号单击Layout，拖动Signal，放到指定的位置即可5.将Message添加到Network node中。
