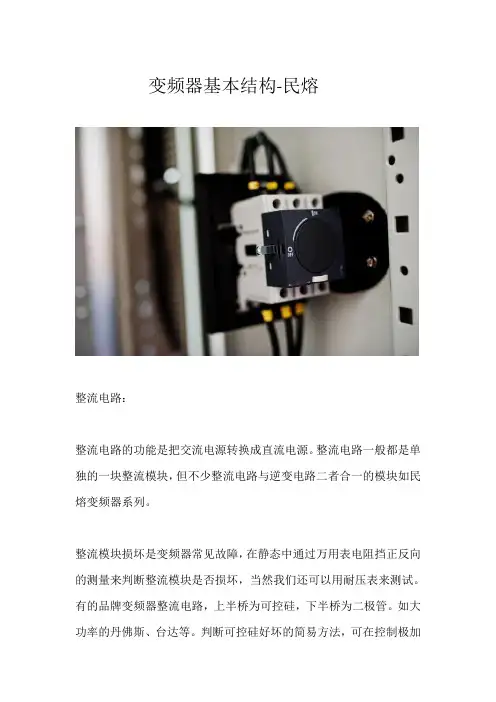

变频器基本结构-民熔
整流电路：
整流电路的功能是把交流电源转换成直流电源。整流电路一般都是单独的一块整流模块，但不少整流电路与逆变电路二者合一的模块如民熔变频器系列。
整流模块损坏是变频器常见故障，在静态中通过万用表电阻挡正反向的测量来判断整流模块是否损坏，当然我们还可以用耐压表来测试。
有的品牌变频器整流电路，上半桥为可控硅，下半桥为二极管。如大功率的丹佛斯、台达等。判断可控硅好坏的简易方法，可在控制极加上直流电压（10V左右）看它正向能否导通。这样基本大致能判断出可控硅的好坏。
另外，民熔变频器G9S(P9S)11kw以下的整流模块的特点为该模块集中五种功能。整流，预充电可控硅，制动管，电源开关管，热敏电阻。如CVM40CD120整流模块引脚及功能的名称，供同行参考。
整流： R、S、T、A(+) N-(-)
充电可控硅：A1、P1、G+n（触发）
制动管： DB、N_、G7(触发) DB1 B+是其续流二极管
电源开关管：D8、S8、G8
热敏电阻： Th1 Th2
G9S(P9S)15kw～22kw，整流模块为（VM100BB160）它的功能除整流外还有预充电可控硅。功率在30kw以上的为整流模块单一整流功能。功率75kw以上为多组并联整流模块。
平波电路：
平波电路在整流器、整流后的直流电压中含有电源6倍频率脉动电压，此外逆变器产生的脉动电流也使直流电压变动，为了抑制电压波动采用电感和电容吸收脉动电压（电流），一般通用变频器电源直流部分对主电路构成器件有余量，省去电感而采用简单电容滤波平波电路。
对滤波电容进行容量与耐压的测试，我们还可以观察电容上的安全阀是否爆开。有没有漏液现象来判断的它的好坏。
控制电路：
现代变频调速基本系用16位、32位单片机或DSP为控制核心，从而实现全数字化控制。
变频器是输出电压频率可调的调速装置。提供控制信号的回路称为主控制电路，控制电路由以下电路构成：频率、电压的“运算电路”，主电路的“电压、电流检测电路”，电动机的“速度检测电路”。运算电路的控制信号进放大的“驱动电路”以及逆变器和电动机的“保护电路”，但实际使用变频器时，其维护工作也比较复杂。这里就变频器控制电路故障报警产生原因提供以下一些处理方法。
变频器培训资料
一. 变频器的基本原理
1. 1变频调速的原理
变频调速是通过改变电机定子绕组供电的频率来达到调速的目的。常用三相交流异步电动机的结构是：定子由铁心及绕组构成，转子绕组做成笼型（，俗称鼠笼型电动机。当在定子绕组上接入三相交流电时，在定子与转子之间的空气隙内产生一个旋转磁场，它与转子绕组产生相对运动，使转子绕组产生感应电势，出现感应电流，此电流与旋转磁场相互作用，产生电磁转矩，使电动机转动起来。电机磁场的转速称为同步转速，用N表示
N=60f/p(r/min) （1）
式中：f—三相交流电源频率，一般为50Hz；p—磁极对数。当p=1时，N=3000r/min；p=2时，N=1500r/min。可见磁极对数p越多，转速N越慢。
转子的实际转速n比磁场的同步转速N要慢一点，所以称为异步电机，这个差别用转差率s表示：
s=[（n1－n）/n1]×100% （2）
当加上电源转子尚未转动瞬间，n=0，这时s=1；起动后的极端情况n=N，则s=0，即s在0～1之间变化。一般异步电机在额定负载下的s=（1～6）%。
综合式（1）和式（2）可以得出
n=60f（1－s）/p （3）
由式（3）可以看出，对于成品电机，其磁极对数p已经确定，转差率s变化不大，则电机的转速n与电源频率f成正比，因此改变输入电源的频率就可以改变电机的同步转速，进而达到异步电机调速的目的。
但是，为了保持在调速时电机的最大转矩不变，必须维持电机的磁通量恒定，因此定子的供电电压也要作相应调节。变频器就是在调整频率（VariableFrequency）的同时还要调整电压（VariableVoltage），故简称VVVF（装置）。通过电工理论分析可知，转矩与磁通量（最大值）成正比，在转子参数值一定时，转矩与电源电压的平方成正比。
变频器的工作原理是把市电（380V、50Hz）通过整流器变成平滑直流，然后利用半导体器件组成的三相逆变器，将直流电变成可变电压和可变频率的交流电，由于采用微处理器编程的正弦脉宽调制（SPWM）方法，使输出波形近似正弦波，用于驱动异步电机，实现无级调速。上述的两次变换可简化为AC－DC－AC（交－直－交）变频方式。
变频器的控制方式及应用选型
核心提示：变频技术是应交流电机无级调速的需要而诞生的。20世纪60年代以后，电力电子器件经历了SCR（晶闸管）、GTO（门极可关断晶闸管）、BJT（双极型功率晶体管）、MOSFET（金属氧化物场效应管）、SIT（静电感应晶体管）、SITH（静电感应晶闸管）、MGT（MOS控制晶体管）、MCT（M
变频技术是应交流电机无级调速的需要而诞生的。20世纪60年代以后，电力电子器件经历了SCR（晶闸管）、GTO（门极可关断晶闸管）、BJT（双极型功率晶体管）、MOSFET（金属氧化物场效应管）、SIT（静电感应晶体管）、SITH（静电感应晶闸管）、MGT（MOS控制晶体管）、MCT（MOS控制晶闸管）、IGBT（绝缘栅双极型晶体管）、HVIGBT（耐高压绝缘栅双极型晶闸管）的发展过程，器件的更新促进了电力电子变换技术的不断发展。20世纪70年代开始，脉宽调制变压变频（PWM－VVVF）调速研究引起了人们的高度重视。20世纪80年代，作为变频技术核心的PWM模式优化问题吸引着人们的浓厚兴趣，并得出诸多优化模式，其中以鞍形波PWM模式效果最佳。20世纪80年代后半期开始，美、日、德、英等发达国家的VVVF变频器已投入市场并获得了广泛应用。
2变频器控制方式
低压通用变频输出电压为380～650V，输出功率为0.75～400kW，工作频率为0～400Hz，它的主电路都采用交?直?交电路。其控制方式经历了以下四代。
2.1U/f=C的正弦脉宽调制（SPWM）控制方式
其特点是控制电路结构简单、成本较低，机械特性硬度也较好，能够满足一般传动的平滑调速要求，已在产业的各个领域得到广泛应用。但是，这种控制方式在低频时，由于输出电压较低，转矩受定子电阻压降的影响比较显著，使输出最大转矩减小。另外，其机械特性终究没有直流电动机硬，动态转矩能力和静态调速性能都还不尽如人意，且系统性能不高、控制曲线会随负载的变化而变化，转矩响应慢、电机转矩利用率不高，低速时因定子电阻和逆变器死区效应的存在而性能下降，稳定性变差等。因此人们又研究出矢量控制变频调速。
谈谈变频器的控制方式及应用选型
摘要：结合国内变频技术的推广应用，阐述了通用变频器的几种控制方式的技术特性，针对变频器控制方式的合理选用，重点论述了转距控制型变频器的选型和应用中的相关问题。
关键词：控制方式；应用选型；注意事项
1 引言
变频技术是应交流电机无级调速的需要而诞生的。20世纪60年代以后，电力电子器件经历了SCR（晶闸管）、GTO（门极可关断晶闸管）、BJT（双极型功率晶体管）、MOSFET（金属氧化物场效应管）、SIT（静电感应晶体管）、SITH（静电感应晶闸管）、MGT（MOS控制晶体管）、MCT（MOS控制晶闸管）、IGBT（绝缘栅双极型晶体管）、HVIGBT（耐高压绝缘栅双极型晶闸管）的发展过程，器件的更新促进了电力电子变换技术的不断发展。20世纪70年代开始，脉宽调制变压变频（PWM－VVVF）调速研究引起了人们的高度重视。20世纪80年代，作为变频技术核心的PWM模式优化问题吸引着人们的浓厚兴趣，并得出诸多优化模式，其中以鞍形波PWM模式效果最佳。20世纪80年代后半期开始，美、日、德、英等发达国家的VVVF变频器已投入市场并获得了广泛应用。
2 变频器控制方式
低压通用变频输出电压为380～650V，输出功率为0.75～400kW，工作频率为0～400Hz，它的主电路都采用交直交电路。其控制方式经历了以下四代。
2.1 U/f=C的正弦脉宽调制（SPWM）控制方式
其特点是控制电路结构简单、成本较低，机械特性硬度也较好，能够满足一般传动的平滑调速要求，已在产业的各个领域得到广泛应用。但是，这种控制方式在低频时，由于输出电压较低，转矩受定子电阻压降的影响比较显著，使输出最大转矩减小。另外，其机械特性终究没有直流电动机硬，动态转矩能力和静态调速性能都还不尽如人意，且系统性能不高、控制曲线会随负载的变化而变化，转矩响应慢、电机转矩利用率不高，低速时因定子电阻和逆变器死区效应的存在而性能下降，稳定性变差等。因此人们又研究出矢量控制变频调速。
