课程设计名称：.... 电力电子技术题目：专业：自动化班级：自动化12-2班姓名：王军学号：1205010219精品文本课程设计任务书间：2014年12月30日辽宁工程技术大学课程设计成绩评定表第一章主要技术数据和可控整流电路的选择1.1主要技术数据输入交流电源：三相380V 10%、f=50Hz、直流输出电流连续的最小值为5A。
电动机额定参数：额定功率P N =10kw、磁极对数P=2、额定转速n N=1000r/min,额定电压U MN=220V、额定电流I MN=54.8A、过载倍数151.2可控整流电路的选择晶闸管可控整流电路型式较多，各种整流电路的技术性能和经济性能个不相同。
单相可控整流电路电压脉动大、脉动频率低、影响电网三相平衡运行。
三相半波可控整流电路虽然对影响电网三相平衡运行没有影响，但其脉动仍然较大。
此外，整流变压器有直流分量磁势，利用率低。
当整流电压相同时，晶闸管元件的反峰压比三相桥式整流电路高，晶闸管价格高三相半波可控整流电路晶闸管数量比三相桥式可控整流电路少，投资比三相桥式可控整流电路少。
三相桥式可控整流电路它的脉动系数比三相半波可控整流电路少一半。
整流变压器没有直流分量磁势，变压器利用率高，晶闸管反峰压低。
这种可控整流电路晶闸管数量是三相半波可控整流电路的两倍。
总投资比三相半波可控整流电路多。
从上面几种可控整流电路比较中可以看到：三相桥式可控整流电路从技术性能和经济性能两项指标综合考虑比其它可控整流电路优越，故本设计确定选择三相桥式可控整流电路。
如图（1-1）所示图1—1三相桥式可控整流电路第二章可控整流电路的波形图图1 —2三相桥式全控整流电路带电阻负载a0。
时的波形第三章整流电路参数计算和元件选择3.1整流变压器的计算整流变压器的作用是给晶闸管整流电路提供所需电源电压，同时将整流电路与交流电源隔离，增强安全性并减小整流电路对请其他用电设备的干扰。
(1) 整流变压器的接线变压器采用D,Y nii接线一次侧采用D接线的目的是个电流中三的整数倍高次谐波提供通路，以保证磁通和电压为正弦波，避免在变压器每相绕组中产生尖顶波电势。
电力电子技术课程设计(doc 7页)《电力电子技术》课程设计计划书一、课程设计的总体目标电力电子技术课程是一门专业技术基础课，电力电子技术课程设计是电力电子技术课程理论教学之后的一个实践教学环节。
其目的是训练学生综合运用学过的变流电路原理的基础知识，独立进行查找资料、选择方案、设计电路、撰写报告，进一步加深对变流电路基本理论的理解，提高运用基本技能的能力，为今后的学习和工作打下坚实的基础。
《电力电子技术》课程设计是配合变流电路理论教学，为自动化和电气工程及其自动化专业开设的专业基础技术技能设计，课程设计对自动化专业的学生是一个非常重要的实践教学环节。
通过设计，使学生巩固、加深对变流电路基本理论的理解，提高学生运用电路基本理论分析和处理实际问题的能力，培养学生的创新精神和创新能工作作风。
四、课程设计的内容（1）明确设计任务，对所要设计的任务进行具体分析，充分了解系统性能、指标内容及要求。
（2）制定设计方案。
（3）迸行具体设计：单元电路的设计；参数计算；器件选择；绘制电路原理图。
（4）撰写课程设计报告（说明书）：课程设计报告是对设计全过程的系统总结，也是培养综合科研素质的一个重要环节。
五、课程设计报告的主要内容如下：（1）课题名称。
（2）设计的任务、指标内容及要求，应完成的任务。
（3）设计方案选择及论证。
（4）总体电路的功能框图及其说明。
（5）功能块及单元电路的设计、计算与说明。
（6）总体电路原理图及其说明。
（7）所用的全部元器件型号参数等。
（8）收获、体会及改进想法等。
（9）主要参考文献。
六、课程设计的成绩评定（1）课程设计成绩主要根据以下几方面来评定：设计方案的正确性、先进性与创新性。
关键电路设计与计算的正确性。
分析问题和解决问题的能力。
课题的完成情况。
课程设计报告的撰写水平。
课程设计过程中的学习态度与工作精神。
（2）按优、良、中、及格、不及格五级分制(或百分制)记分。
出现以下情况之一的学生，成绩为不及格：缺席时间超过6天( 含6天) ；未上交设计报告。

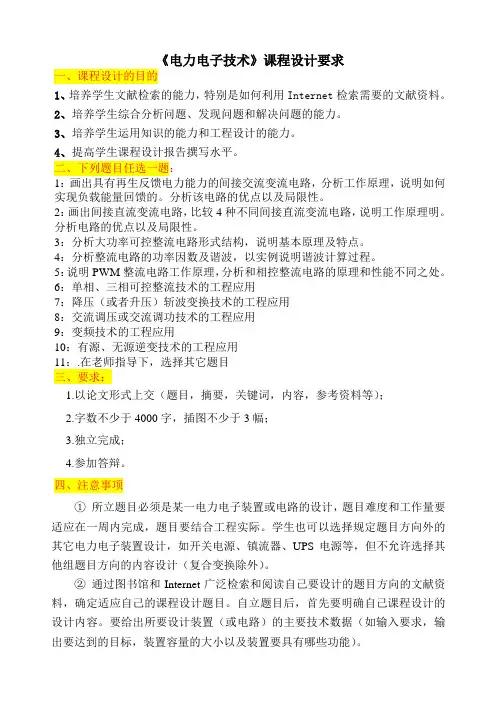

《电力电子技术》课程设计要求一、课程设计的目的1、培养学生文献检索的能力，特别是如何利用Internet检索需要的文献资料。
2、培养学生综合分析问题、发现问题和解决问题的能力。
3、培养学生运用知识的能力和工程设计的能力。
4、提高学生课程设计报告撰写水平。
二、下列题目任选一题：1：画出具有再生反馈电力能力的间接交流变流电路，分析工作原理，说明如何实现负载能量回馈的。
分析该电路的优点以及局限性。
2：画出间接直流变流电路，比较4种不同间接直流变流电路，说明工作原理明。
分析电路的优点以及局限性。
3：分析大功率可控整流电路形式结构，说明基本原理及特点。
4：分析整流电路的功率因数及谐波，以实例说明谐波计算过程。
5：说明PWM整流电路工作原理，分析和相控整流电路的原理和性能不同之处。
6：单相、三相可控整流技术的工程应用7：降压（或者升压）斩波变换技术的工程应用8：交流调压或交流调功技术的工程应用9：变频技术的工程应用10：有源、无源逆变技术的工程应用11：.在老师指导下，选择其它题目三、要求：1.以论文形式上交（题目，摘要，关键词，内容，参考资料等）；2.字数不少于4000字，插图不少于3幅；3.独立完成；4.参加答辩。
四、注意事项①所立题目必须是某一电力电子装置或电路的设计，题目难度和工作量要适应在一周内完成，题目要结合工程实际。
学生也可以选择规定题目方向外的其它电力电子装置设计，如开关电源、镇流器、UPS电源等，但不允许选择其他组题目方向的内容设计（复合变换除外）。
②通过图书馆和Internet广泛检索和阅读自己要设计的题目方向的文献资料，确定适应自己的课程设计题目。
自立题目后，首先要明确自己课程设计的设计内容。
要给出所要设计装置（或电路）的主要技术数据（如输入要求，输出要达到的目标，装置容量的大小以及装置要具有哪些功能）。
例如：直流电动机调压调速可控整流电源设计主要技术数据输入交流电源：三相380V 10% f=50Hz直流输出电压：0~220V50~220V范围内，直流输出电流额定值100A 直流输出电流连续的最小值为10A设计内容：整流电路的选择整流变压器额定参数的计算晶闸管电流、电压额定的选择平波电抗器电感值的计算保护电路的设计触发电路的设计画出完整的主电路原理图和控制电路原理图列出主电路所用元器件的明细表五、设计时间为1周，交稿日期：一周之内。
