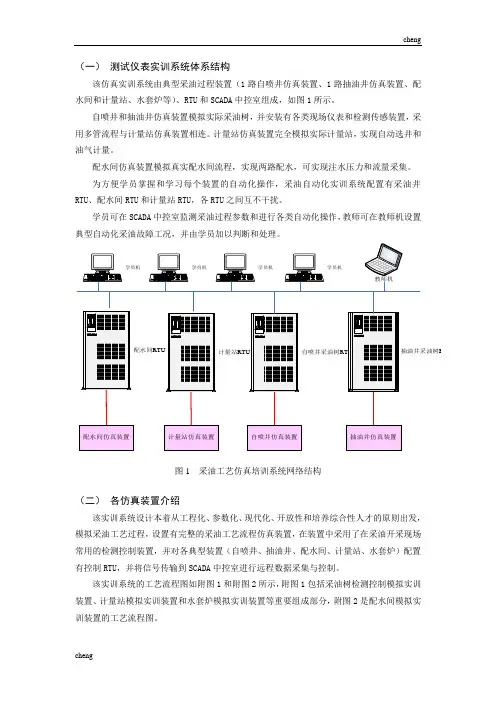

cheng （一） 测试仪表实训系统体系结构
该仿真实训系统由典型采油过程装置（1路自喷井仿真装置、1路抽油井仿真装置、配水间和计量站、水套炉等）、RTU和SCADA中控室组成，如图1所示。
自喷井和抽油井仿真装置模拟实际采油树，并安装有各类现场仪表和检测传感装置，采用多管流程与计量站仿真装置相连。计量站仿真装置完全模拟实际计量站，实现自动选井和油气计量。
配水间仿真装置模拟真实配水间流程，实现两路配水，可实现注水压力和流量采集。
为方便学员掌握和学习每个装置的自动化操作，采油自动化实训系统配置有采油井RTU、配水间RTU和计量站RTU，各RTU之间互不干扰。
学员可在SCADA中控室监测采油过程参数和进行各类自动化操作，教师可在教师机设置典型自动化采油故障工况，并由学员加以判断和处理。
教师机学员机学员机学员机学员机配水间仿真装置atgd配水间RTUatgd自喷井采油树RTUatgd抽油井采油树RTU自喷井仿真装置抽油井仿真装置atgd计量站RTU计量站仿真装置图1 采油工艺仿真培训系统网络结构
（二） 各仿真装置介绍
该实训系统设计本着从工程化、参数化、现代化、开放性和培养综合性人才的原则出发，模拟采油工艺过程，设置有完整的采油工艺流程仿真装置，在装置中采用了在采油开采现场常用的检测控制装置，并对各典型装置（自喷井、抽油井、配水间、计量站、水套炉）配置有控制RTU，并将信号传输到SCADA中控室进行远程数据采集与控制。
该实训系统的工艺流程图如附图1和附图2所示，附图1包括采油树检测控制模拟实训装置、计量站模拟实训装置和水套炉模拟实训装置等重要组成部分，附图2是配水间模拟实训装置的工艺流程图。 cheng
cheng 2.1 采油树检测控制模拟实训装置
（1）采油树模拟实训对象系统
采油树模拟实训对象仿工业设备结构，具有较强现场设备感和丰富的设备种类。设备仪表均采用易于拆装式，便于学员进行实物拆装和操作。

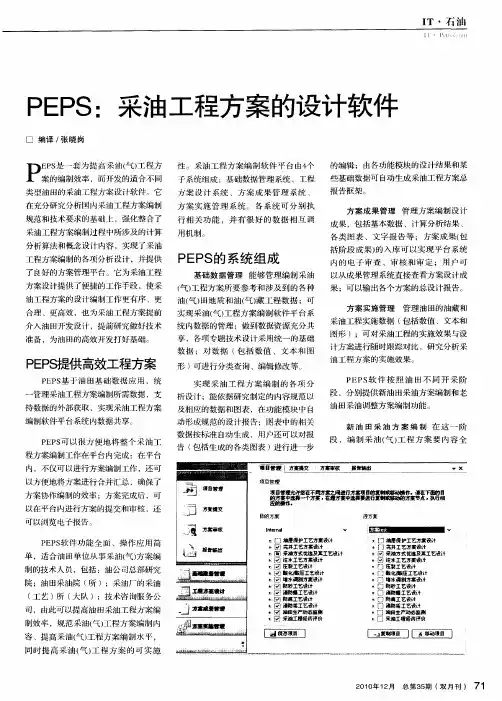

ＩＴ・石油
ＰＥＰＳ：采油工程方案的设计软件
口编译／张晓岗
ＤＥＰｓ是一套为提高采油（气）工程方 上案的编制效率，而开发的适合不同
类型油田的采油工程方案设计软件。它
在充分研究分析国｝人ｊ采油工程方案编制
规范和技术要求的基础上，强化整合了
采油工程方案编制过程中所涉及的计算
分析算法和概念设计内容，实现了采油
工程方案编制的各项分析设计，并提供
了良好的方案管理平台。它为采油工程
方案设计提供了便捷的工作手段，使采
油工程方案的设计编制工作更有序、更
合理、更高效，也为采油工程方案提前
介入油田开发设计，提前研究做好技术
准备，为油田的高效开发打好基础。
ＰＥＰＳ提供高效工程方案
ＰＥＰＳ基于油田基础数据应用，统
一管理采油工程方案编制所需数据，支
持数据的外部获取，实现采油工程方案
编制软件平台系统内数据共享。
ＰＥＰＳ可以很方便地将整个采油工
程方案编制工作在平台内完成：在平台
内，不仅可以进行方案编制工作，还可
以方便地将方案进行合并汇总，确保了
方案协作编制的效率；方案完成后，可
以在平台内进行方案的提交和审核，还
可以浏览电子报告。
ＰＥＰＳ软件功能全面、操作应用简
单，适合油田单位从事采油（气）方案编
制的技术人员，包括：油公司总部研究
院；油田采油院（所）；采油厂的采油
（工艺）所（大队）；技术咨询服务公
司，由此可以提高油田采油工程方案编
制效率，规范采油（气）３２程方案编制内
容、提高采油（气）工程方案编制水平，
同时提高采油（气）工程方案的可实施 性。采油工程方案编制软件平台由４４＂－
子系统组成：基础数据管理系统、工程
方案设计系统、方案成果管理系统、
方案实施管理系统。各系统可分别执
行相关功能，并有很好的数据相互调
用机制。
ＰＥＰＳ的系统组成
基础数据管理能够管理编制采油 （气）３２程方案所要参考和涉及到的各种
油（气）田地质和油（气）藏工程数据；可
实现采油（气）３２程方案编制软件平台系
规范采油工程方案编制 提高油田开发经济效益
摘 要：采油工程方案编制水平的高低，直接关系到油井产量、区块产能，最终将影响油田开发效果和开采效益。本文着重介绍了为提高方案编制水平、提升油田开发经济效益所制定的《采油工程方案编写规范》之主要内容和阶段应用情况，旨在今后采用工程方案编制中发挥一定的借鉴和指导作用。
关键词：采油工程方案 编制 规范 经济效益
众所周知，不管在新区还是在老区产能建设中，做好采油工程方案编制与实施工作非常重要。尤其是在重大产能建设组织和实施过程中，更加突出了科学而规范的方案设计、严格而合理的现场实施，这是产能建设的成功保障之一。
随着油田逐渐步入开发中后期，采油工程方案在指导油田开发生产中的作用不断凸显，油田领导及相关职能处室对方案编制的工作逐渐重视，并且在近年采油工程方案的目标区块中，低渗、稠油油藏占比越来越高，建产难度越来越大，因此，对方案的编制和管理提出了更高要求。
一、《采油工程方案编写规范》主要内容
编制内容包括以下九个部分。
其中，作为方案核心的采油工程部分又严格细分为：完井工艺方案、注入工艺方案、举升方式优选及生产管柱设计、采油工程配套工艺、监测工艺、采油工程投资概算等。
对方案编制过程中涉及的相关标准、经验公式、设计方法等进行了明确的规定，主要涉及完井工艺、注入工艺 （注水、注气、注聚）、举升工艺、堵水调剖工艺、稠油注汽工艺、酸化压裂工艺、防砂工艺、防腐防垢防蜡工艺等八大类15项工艺。
二、规范方案编制，方案质量和效益更加提高
2010年以来，在分公司层面进行了全面的试运行，收到了良好效果。
典型区块一：永3-1断块
永3-1断块是典型的高含水、高采出程度、层间干扰严重、复杂小断块油藏，该油藏涵盖远砂坝、河口坝、分流河道等沉积类型，构造上呈现地层倾角大，油藏层间、层内非均质差异大，边底水能量差异较大，断层多，油砂体多，含油面积小，油藏圈闭类型多。针对该区块油水井套损井多的特点，采用统计分析法进行优化论证，分析套损部位和套损程度，落实套损的主要影响因素，并采取油层部位加厚套、定期投放长效固体缓蚀阻垢剂的技术对策；针对层间干扰严重的特
采油工程方案设计
石油开采是一个复杂的过程，而采油工程方案是石油开采的前提。只有在石油开采之前，对开采的整体过程甚至每一个步骤都要进行详细的规划和严密的设计，因而采油工程工程方案的设计是石油开采的第一步。以下是采油工程方案设计，欢迎阅读。
采油工程是整个油田开发的重要组成部分，而采油工程方案不仅是关于油田开采的具体规划，还是整个油田开发的技术保证。因而，采油工程方案的好坏，直接影响到油田开采的质量，只有做好了采油工程方案，才能够提高油田开发的效率以及采收率，还可以降低开采成本。这些都表明，采油工程方案设计的研究，对整个油田开发都有很重要的意义。
在设计采油工程方案的之前，必须了解采油工程方案设计的研究现状;必须对方案设计所需要的资料进行整理;必须对设计方案所针对的目标进行全面了解。
1.资料整理
在设计一份采油工程方案之前，必须对该方案所针对的油田进行全面的了解，这就需要进行资料的收集整理工作。首先，需要了解油田的基本情况，包括：试采资料，井身结构、储层岩的性质、清水及污水的试样、能源状况等。其次，了解油田现场的管理状况，包括现场的供电、供水、道路通讯等状况，以及人员的配置、设备的基本情况等等。最后，还要了解石油开发的各项指标要求，技术政策、经济政策的限制以及生产管理方面的要求。
2.研究现状调查
对国内外的各种石油工程方案进行比较研究，并与其实际开采情况相结合，了解每一份开采方案的优缺点。在结合本油田的实际情况，参考并利用以前的采油工程方案中的优点，对其中的缺陷与不足进行改进与补充。另外，还要对采油工艺在当前以及今后一段时间内的发展方向进行全面调研了解，为即将设计的采油工程方案提供技术参考。
除此之外，在方案设计前，还可以与石油开采方面的专家、技术人员请教，对开采过程中可能存在、需要解决的问题进行咨询。还可以与以往的采油工程方案设计人员联系，对方案设计中的重点注意事项和问题进行探讨，以便设计出来的方案更符合实际、更全面、更合理。
