智能变电站二次设备运行维护与管理探析

智能变电站二次安措及管控技术

摘要：智能变电站与传统变电站相比，存在很多技术突破的地方，给分析监控工作提出新的要求。文中选择智能变电站二次安措为着手点，分析做好安措质量控制的措施。

关键词：智能变电站；二次安措；管理控制

近年来我国新建并投运了大量智能变电站，随之而来的是繁杂的检修和运维工作。二次安措用于隔离待检修设备和运行设备，具有保障电网安全稳定运行、避免保护拒动或误动等重要意义。不同于传统变电站使用电缆传输采样值、开入开出等信息，智能变电站采用“三层两网”的网络架构，利用以太网传输信息，其中的软压板、虚端子取代了传统变电站中的硬压板和接线端口。在提高信息共享程度的同时，也使得二次安措隐含不直观、没有明显的“电气断开点”，给二次检修运维工作带来了极大挑战。

1、智能变电站安措防误概述

智能变电站保护装置的二次回路用光缆进行连接，其模拟量的采样和开关量的采样、出口，分别通过SV和GOOSE报文进行传输。线路保护装置获取线路合并单元发送过来的电流SV报文、母线电压SV报文及线路智能终端发送过来的GOOSE报文，进行保护逻辑判断，若符合跳闸条件则通过智能终端进行跳闸。安全措施主要是指在变电运行及检修工作中为了人身、电网及设备安全，将待检修设备与运行设备进行安全隔离的措施。智能变电站改、扩建及装置检修时，二次设备的安全措施操作由跳闸出口软压板、GOOSE发送／接收软压板、SV接收软压板、检修压板等多种安措技术组合而成。由于软压板是存在于保护装置中的虚拟压板，数量多、不直观且无“明显电气断开点”，因此在操作过程中易造成漏投退、误投退等。

图1 智能变电站典型仙霞路保护配置示意图

同时，智能变电站装置新增加了检修机制。装置投入检修压板后，上送报文中的检修状态位置，此报文为检修态报文。处于正常运行状态的保护装置接收到检修态报文，会判别开入量或采样信息“状态不一致”，丢弃该检修态报文，并闭锁相关保护。处于正常运行状态的智能终端收到“状态不一致”的遥控或跳合闸指令后，也会丢弃该检修态报文，不进行跳合闸动作。正常运行时，线路保护装置接收线路合并单元和母线合并单元发送的模拟量，并配合母线保护和对侧线路保护进行保护逻辑判断，对智能终端进行跳合闸控制。线路保护装置进行检修时，需要断开与上述装置之间的逻辑连接关系，以免误动。

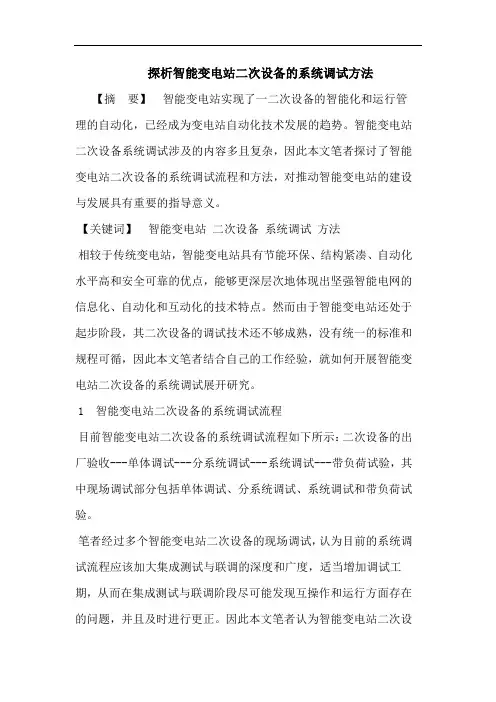

探析智能变电站二次设备的系统调试方法

【摘 要】 智能变电站实现了一二次设备的智能化和运行管理的自动化，已经成为变电站自动化技术发展的趋势。智能变电站二次设备系统调试涉及的内容多且复杂，因此本文笔者探讨了智能变电站二次设备的系统调试流程和方法，对推动智能变电站的建设与发展具有重要的指导意义。

【关键词】 智能变电站 二次设备 系统调试 方法

相较于传统变电站，智能变电站具有节能环保、结构紧凑、自动化水平高和安全可靠的优点，能够更深层次地体现出坚强智能电网的信息化、自动化和互动化的技术特点。然而由于智能变电站还处于起步阶段，其二次设备的调试技术还不够成熟，没有统一的标准和规程可循，因此本文笔者结合自己的工作经验，就如何开展智能变电站二次设备的系统调试展开研究。

1 智能变电站二次设备的系统调试流程

目前智能变电站二次设备的系统调试流程如下所示：二次设备的出厂验收---单体调试---分系统调试---系统调试---带负荷试验，其中现场调试部分包括单体调试、分系统调试、系统调试和带负荷试验。

笔者经过多个智能变电站二次设备的现场调试，认为目前的系统调试流程应该加大集成测试与联调的深度和广度，适当增加调试工期，从而在集成测试与联调阶段尽可能发现互操作和运行方面存在的问题，并且及时进行更正。因此本文笔者认为智能变电站二次设

备的系统调试流程应是：二次设备的出厂验收---集成测试与联调---分系统调试---系统调试---带负荷试验。其中出场验收应该对设备的工艺和制造过程进行验收，监督其满足相关标准、规程和订货合同的要求；集成测试与联调应该在除设备生产厂家的第三方进行，包括单体调试、一致性测试、互操作性测试和网络性能测试等；分系统调试和系统调试是在二次设备及接线完成后进行的功能性测试。

…………………………一皇　研霾一　－　

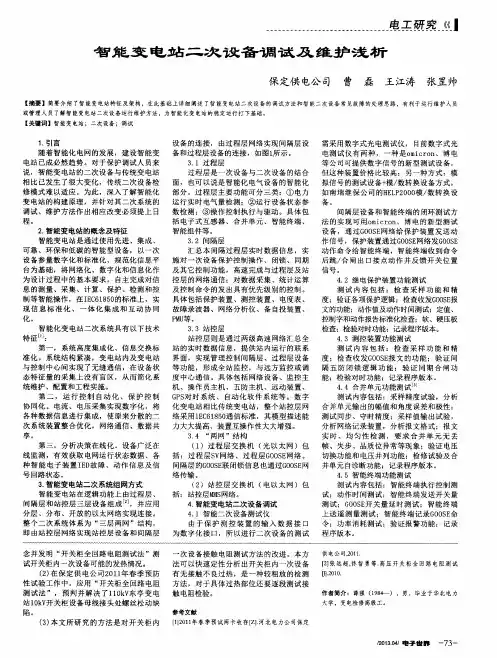

智能变电站二次设备调－ｉ＆及维护浅析　

保定供电公司　曹　磊王江涛张罡帅　

【摘要】简要介绍了智能变电站特征及架构，在此基础上详细阐述了智能变电站二次设备的调试方法和智能二次设备常见故障的处理思路，有利于运行维护人员　

或管理人员了解智能变电站二次设备运行维护方法，为智能化变电站的稳定运行打下基础。　

【关键词】智能变电站；二次设备；调试　

１．引言　

随着智能化电网的发展，建设智能变　

电站已成必然趋势。对于保护调试人员来　

说，智能变电站的二次设备与传统变电站　

相比己发生了很大变化，传统二次设备检　

修模式难以适应。为此，深入了解智能化　

变电站的构建原理，并针对其二次系统的　

调试、维护方法作出相应改变必须提上日　

程。　

２．智能变电站的概念及特征　

智能变电站是通过使用先进、集成、　

可靠、环保和低碳的智能型设备，以一次　

设备参量数字化和标准化、规范化信息平　

台为基础，将网络化、数字化和信息化作　

为设计过程中的基本要求，自主完成对信　

息的测量、采集、计算、保护、检测和控　

制等智能操作，在ＩＥＣ６１８５０的标准上，实　

现信息标准化、一体化集成和互动协同　

化。　

智能化变电站二次系统具有以下技术　

特征　：　

第一，系统高度集成化、信息交换标　

准化。系统结构紧凑，变电站内及变电站　

与控制中心间实现了无缝通信，在设备状　

态特征量的采集上没有盲区，从而简化系　

统维护、配置和工程实施。　

第二，运行控制自动化、保护控制　

协同化。电流、电压采集实现数字化，将　

各种数据信息进行集成，使原来分散的二　

次系统装置整合优化，网络通信、数据共　

享。　

第三，分析决策在线化。设备广泛在　

线监测，有效获取电网运行状态数据、各　

种智能电子装置ＩＥＤ故障、动作信息及信　

号回路状态。　

３．智能变电站二次系统组网方式　

智能变电站在逻辑功能上由过程层、　

间隔层和站控层三层设备组成　，并应用　

分层、分布、开放的以太网络实现连接。　

变电站的二次运行维护及其检修

摘要：随着我国社会经济的逐步发展，电力供应是我国最重要的能源来源。变电站是智能电网的重要组成部分。二次运行维护及其检修对整个电网运行的稳定性至关重要。因此，本文主要介绍了二次运行维护及其检修。

关键词：变电站；二次运行；维护检修

城市化进程的加速有助于提高人民的生活水平和广泛能源利用，有助于人民的生产和生活，增加社会对电力的需求。在这种情况下，电网供电的可靠性和安全性越来越严格。在变电站中，二次设备是重要的组成部分，运行的稳定性对于整个电网的安全运行至关重要。因此，加强二次运行的维护及其检修是很重要的。

一、二次设备的运行维护及其检修的内容

1.变电站的二次设备。通常包括继电保护装置、运动装置、监控装置等辅助装置。按照当前二次设备保护很难满足现代要求，因为无法预测是否以及何时会出现故障。电网规模越大，对二次设备的需求也就越大。最大限度地减少设备维护期间的断电时间，并增加二次检修的复杂性。

2.状态检修。是使用诊断技术和电网检测结果监控设备的状态，以确定设备是否正常运行。状态型检修(CBM)有助于监控和防止设备故障。此外，定期自动检修将有助于制定统一的检修方式，进一步完善状态检修。

3.二次设备状态监测程序。如果二次设备实际监控通过保险措施进行，且断路器自动关闭控制电路，计算机将诊断二次设备故障，识别解决方案，并确定电路组件检测。

4.注意监测内容。变电二次设备监控的主要内容包括二次回路显示精度、正常条件下交流测量系统的状态、信号系统的功能以及正常条件下直流控制系统[1]。 二、变电站二次运行检修阶段存在的问题
