拱形骨架护坡技术交底

技 术 交 底

工程名称 新建铁路天津至秦皇岛

客运专线工程 项目名称 中铁六局津秦客运专线工程项目部第二分部

图纸编号 津秦客专施路通-11 交底部位 路基附属

混凝土片石拱形骨架技术交底

一、 工程概述

本工点路基混凝土拱形骨架施工范围为峨眉山框构桥至汤河特大桥之间右侧路堤，骨架埋入部分0.5m采用C25混凝土现浇，0.1m厚骨架外露部分及截水槽采用预制块拼装。拱形骨架净距宽×高=3m×3m，拱部骨架截面为L型，宽0.4m，主骨架截面为U型，宽0.8m，骨架嵌入路堤边坡深度为0.6m，外露截水槽高0.1m，宽0.1m。条形基础，底宽0.8m，深1m，地面以上高度1m范围骨架内采用C25混凝土护坡防护，厚0.6m。

护坡类型及施工里程如下：

施工里程 施工长度 护坡类型

DK263+400~ DK263+800右侧 400延米 拱形骨架

DK293+300~ DK293+660右侧 360延米 拱形骨架

详细尺寸见津秦客专施路通11——混凝土拱形骨架护坡设计图

二、施工准备

1、施工前，应先人工挖探沟，探明地下光、电缆及管线情况，同时联系相关单位签订安全防护协议后方可动工。

2、施工机械进场后进行报验，机械操作人员进行岗前培训，并具有相应上岗证。

3、进场材料，如毛石、水泥和砂及时送检试验室，保证进场材料全部合格、各种报告齐全，同时报现场监理验收。

4、施工前放好线路中桩和基础开挖边线，按图纸设计要求进行挂线放样，并在施工现场附近埋设临时水准点。

三、质量要求

1、砌筑砂浆采用M10水泥砂浆，配合比（每立方米砂浆用量）：水泥300kg，砂1500kg，水260kg；

砂浆强度必须达到强度要求。

2、砂浆搅拌严禁现场人工搅拌，必须采用搅拌机，且搅拌机计量器完好，称重设备齐全，严格按配比注水、称重、拌合。砂浆随拌随用，3小时内用完。

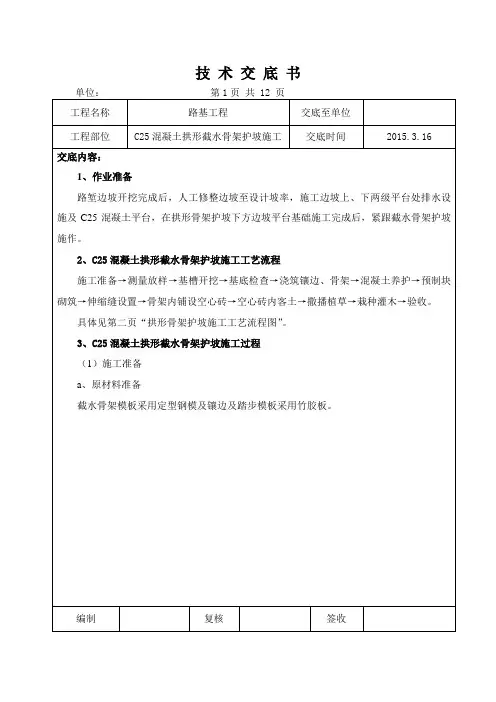

技 术 交 底 书

单位： 第1页 共 12 页

工程名称 路基工程 交底至单位

工程部位 C25混凝土拱形截水骨架护坡施工 交底时间 2015.3.16

交底内容：

1、作业准备

路堑边坡开挖完成后，人工修整边坡至设计坡率，施工边坡上、下两级平台处排水设施及C25混凝土平台，在拱形骨架护坡下方边坡平台基础施工完成后，紧跟截水骨架护坡施作。

2、C25混凝土拱形截水骨架护坡施工工艺流程

施工准备→测量放样→基槽开挖→基底检查→浇筑镶边、骨架→混凝土养护→预制块砌筑→伸缩缝设置→骨架内铺设空心砖→空心砖内客土→撒播植草→栽种灌木→验收。

具体见第二页“拱形骨架护坡施工工艺流程图”。

3、C25混凝土拱形截水骨架护坡施工过程

（1）施工准备

a、原材料准备

截水骨架模板采用定型钢模及镶边及踏步模板采用竹胶板。

编制 复核 签收 技 术 交 底 书

单位： 第2页 共 12页

工程名称 路基工程 交底至单位

工程部位 C25混凝土拱形截水骨架护坡施工 交底时间 2015.3.16

交底内容： 拱形骨架护坡施工工艺流程图

编制 复核 签收 空心砖铺设

空心砖内客土 浇筑镶边及骨架 施工准备

测量放样

基槽开挖

基底检查 坡面修整

混凝土养护

伸缩缝设置 模板安装

撒播植草、栽种灌木

验 收 预制块砌筑 技 术 交 底 书

单位： 第3页 共 12 页

工程名称 路基工程 交底至单位

工程部位 C25混凝土拱形截水骨架护坡施工 交底时间 2015.3.16

交底内容：

b、施工现场准备

施工现场做好临时防排水系统、安排好临时用电、配备混凝土施工、养生设备。

（2）测量放样

根据设计边坡与线路中心线的相对位置，放出边坡坡顶、坡脚线，边坡平台位置线，施工人员随后挂线进行边坡及平台的平整，清刷浮土、填补坑凹、并夯实坡面，坡面要平整、圆顺，然后根据设计形式、尺寸挂线放样（主骨架宽0.6m，净距B=2m，拱间净距2m，具体见下图“拱形骨架护坡正视图”）要求放出骨架起终点侧边，底部和顶部镶边线、主骨架及拱骨架线，并洒白灰线标示。

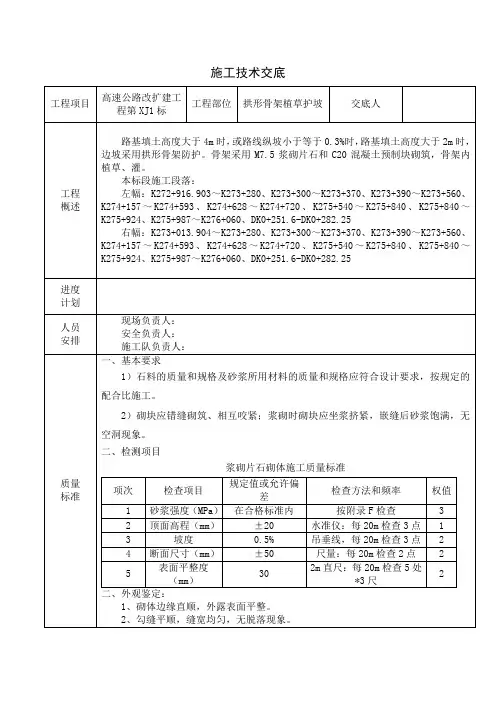

施工技术交底

工程项目 高速公路改扩建工程第XJ1标 工程部位 拱形骨架植草护坡 交底人

工程

概述

路基填土高度大于4m时，或路线纵坡小于等于0.3%时，路基填土高度大于2m时，边坡采用拱形骨架防护。骨架采用M7.5浆砌片石和C20混凝土预制块砌筑，骨架内植草、灌。

本标段施工段落：

左幅：K272+916.903～K273+280、K273+300～K273+370、K273+390～K273+560、K274+157～K274+593、K274+628～K274+720、K275+540～K275+840、K275+840～K275+924、K275+987～K276+060、DK0+251.6-DK0+282.25

右幅：K273+013.904～K273+280、K273+300～K273+370、K273+390～K273+560、K274+157～K274+593、K274+628～K274+720、K275+540～K275+840、K275+840～K275+924、K275+987～K276+060、DK0+251.6-DK0+282.25

进度

计划

人员

安排 现场负责人：

安全负责人：

施工队负责人：

质量

标准 一、基本要求

1）石料的质量和规格及砂浆所用材料的质量和规格应符合设计要求，按规定的配合比施工。

2）砌块应错缝砌筑、相互咬紧；浆砌时砌块应坐浆挤紧，嵌缝后砂浆饱满，无空洞现象。

二、检测项目

浆砌片石砌体施工质量标准

项次 检查项目 规定值或允许偏差 检查方法和频率 权值

1 砂浆强度（MPa） 在合格标准内 按附录F检查 3

2 顶面高程（mm） ±20 水准仪：每20m检查3点 1

3 坡度 0.5% 吊垂线，每20m检查3点 2

4 断面尺寸（mm） ±50 尺量：每20m检查2点 2

5 表面平整度（mm） 30 2m直尺：每20m检查5处*3尺 2

施工技术交底书

工程名称 道路工程（拱形骨架护坡施工）

施工单位 项目经理部

编制单位 作业x队

内容：

一、适用范围

适用于xx项目xx道路工程Kx+xxx混凝土拱形骨架护坡施工。

二、施工准备

1.混凝土采用商砼站集中拌合，现场浇筑。

2.骨架及平台截水沟模板采用定型钢模，镶边及踏步采用竹胶板。

3.截水槽采用C25混凝土预制块，预制件厂集中生产运送至现场安装。

4.配备临时用电、混凝土振捣、养生设备。

三、施工工序

1.施工工艺流程

测量放样→基槽开挖→基底检查→模板安装→混凝土浇筑→混凝土养生→踏步及伸缩缝施工

2.测量放样

根据设计边坡与线路中心线的相对位置，由测量人员放出边坡坡顶、坡脚线，平台位置线，水沟位置线，附近设立临时水准点,挂线并进行边坡平整，根据设计形式放出骨架起终点侧边，镶边线，护脚线，骨架线，并撒白灰线标示。拱形骨架拱圈由上往下布设，由下向上砌筑，间距不足时调整拱间间距，增加设拱一道。

3.基槽开挖

基槽采用机械配合人工开挖，开挖时从上到下进行开挖，并修筑方便施工人员上下的台阶。基槽开挖沿线路方向不能太长，能保证两个伸缩缝混凝土循环施工即可，在基槽开挖清理后应立即进行模板支设，避免基槽暴露时间太长，遭受雨水冲刷。基槽挂线开挖，以确保基槽尺寸符合设计要求。

4.基底检查

基槽开挖完成后，及时通知现场技术员验槽，自检合格后报监理工程师现场验收，验收合格后，方可进行下道工序施工。 5.模板安装

骨架模板采用定型钢模拼装，镶边及踏步模板采用竹胶板拼装，模板安装是采用双面胶带纸塞缝，确保接缝良好不漏浆。模板支设完成后挂线进行精调，并对模板进行加固确保尺寸符合设计要求。经现场技术员复核无误后报监理工程师现场验收，验收合格后，方可进行下道工序施工。

6.混凝土浇筑

混凝土采用罐车运送至现场，吊车吊送或混凝土泵车泵送入模。拱形骨架及镶边、护脚均采用C25混凝土浇筑，脚墙采用C25片石混凝土浇筑，截水槽采用C25混凝土预制块。顶部拱圈与镶边之间用C25混凝土嵌补，嵌补厚度0.40m。混凝土运送至现场后先对混凝土的性能进行检查，满足要求后方可进行浇筑。浇筑从坡脚处逐层向坡顶施工，混凝土浇筑过程中,施工人员应采用小型振捣设备对骨架混凝土进行振捣。浇筑过程中及时安装预支块截水槽，浇筑完成后表面进行收光处理。当混凝土强度达到2.5MPa后方可拆除拱形骨架侧模,侧模拆除后及时对侧面混凝土进行修整。
