实验1 直流电路的仿真分析

  • 格式：docx
  • 大小：58.44 KB
  • 文档页数：2

实验1 直流电路的仿真分析

一、实验目的

（1）学习使用PSPICE软件，熟悉工作流程。(2)学习用PSPICE进行直流工作点分析和直流扫描分析的操作步骤。

二、实验步骤

实验1-1：

1） 操作步骤

(1) 开始\程序\Designlab eva18\schematics,单击进入原理图绘制窗口。

(2) 调电路元件:从库中调出元件。

(3) 首先需要增加常用库，点击Add Library.将常用库添加进来。

(4) 移动元器件到适当的位置，进行适当旋转，点击Draw/Wire将电路连接起

(5) 双击元器件或相应参数修改名称和值。(6)保存原理图。

2） 仿真

(1)静态工作点分析是其他分析的基础，不需要进行设置。

(2)选择Analysis\simulation,则静态工作点参数直接在原理图上显示。

(3)在原理图窗口中点击相关工具栏按钮，图形显示各节点电压和各元件电流值如图1-1。

实验1-2:

1) 直流工作点分析同上。探针在相应工作栏选取。

2) 直流扫描分析：

a.单击Analysis/Setup,打开分析类型对话框，以建立分析类型。

b.运行Analysis/Simulation,进行直流扫描分析。

c.对于图1-2电路，电压源Us1的电压已在0-12V之间变化，显示的波形就是负载电阻RL的电流IR随Us1变化波形，见图1-2.

d.从图1-2可以得出IRL和US1的函数关系IRL=1.4+（1.2/12）US1=1.4+0.1US1

三、实验结果

图1-1仿真结果

图1-2仿真结果

图1-3直流扫描分析的输出波形

四、分析结论

在各步骤操作正确的条件下，仿真分析的数据与输出波形符合理论实际，完成了直流电路的仿真分析。

合集下载

直流稳压电源电路仿真设计实验报告

直流稳压电源电路仿真设计实验报告

1 实 验 报 告

姓名： 实验名称：直流稳压电源电路仿真设计

班级： 实验时间：

一、实验目的：

1、认识理解直流稳压电源的构成

2、理解分析直流稳压电源各组成模块的功能

3、掌握单项桥式整流、电容滤波电路的特性。

4、掌握电源电路的仿真设计与分析方法。

二、实验内容：

1、直流稳压电源的基本组成

2、使用仿真软件绘制直流稳压电源电路，进行电路仿真测试

（1）整流电路参数及波形测量：

负载RL 测量参数

直流分量（V） 交流分量（V） VO波形

240 -15.309 8.037

120 -15.285 7.956

2

D11B4B421243R1240ΩV1220 Vrms

50 Hz

0° XSC1ABExt Trig++__+_T1NLT_PQ_4_1612XMM165XMM234

(2)滤波电路参数测量

负载及电容（RL/C） 测量参数

直流分量（V） 交流分量（V） VO波形

240/470uF -20.22 3.75

120/100uF -19.739 3.8

3 D11B4B421243R1240ΩV1220 Vrms

50 Hz

0° XSC1ABExt Trig++__+_T1NLT_PQ_4_1612XMM1C1470uF6034

(3)稳压电路参数的测量

负载及电容（RL/C） 测量参数

直流分量（V） 交流分量（V） VO波形

240/470uF 0.379 0.027

120/100uF 0.678 0.028

4 D11B4B421243R1240ΩV1220 Vrms

50 Hz

0° C1470uFU1LM7815CTLINEVREGCOMMONVOLTAGEXMM1XSC1ABExt Trig++__+_5T1NLT_PQ_4_10123460

电路计算机仿真实验报告

电路计算机仿真实验报告

.

. 电路计算机仿真分析

实验报告

.

.

实验一 直流电路工作点分析和直流扫描分析

一、实验目的

1、学习使用Pspice软件，熟悉它的工作流程，即绘制电路图、元件类别的选择及其参数的赋值、分析类型的建立及其参数的设置、Probe窗口的设置和分析的运行过程等。

2、学习使用Pspice进行直流工作点分析和直流扫描分析的操作步骤。

二、原理与说明

对于电阻电路，可以用直观法（支路电流法、节点电压法、回路电流法）列写电路方程，求解电路中各个电压和电流。PSPICE软件是采用节点电压法对电路进行分析的。

使用PSPICE软件进行电路的计算机辅助分析时，首先在capture环境下编辑电路，用PSPICE的元件符号库绘制电路图并进行编辑、存盘。然后调用分析模块、选择分析类型，就可以“自动”进行电路分析了。需要强调的是，PSPICE软件是采用节点电压法“自动”列写节点电压方程的，因此，在绘制电路图时，一定要有参考节点（即接地点）。此外，一个元件为一条“支路”（branch）,要注意支路（也就是元件）的参考方向。对于二端元件的参考方向定义为正端子指向负端子。

三、示例实验

应用PSPICE求解图1-1所示电路个节点电压和各支路电流。

图1-1 直流电路分析电路图

.

. 4.000VR212.000A0VIdc24Adc4.000A6.000VR114.000AIdc12Adc2.000AR332.000A0

图1-2 仿真结果

四、选做实验

1、实验电路图

（1）直流工作点分析，即求各节点电压和各元件电压和电流。

（2）直流扫描分析，即当电压源Us1的电压在0-12V之间变化时，求负载电阻RL中电流IRL随电压源Us1的变化曲线。

R43Is32Adc0Vs210VdcRL1Is11AdcIs21AdcR14IIs53AdcR2212VdcIPRINTVs35VdcVs47Vdc

电路分析基础实验报告1

电路分析基础实验报告1

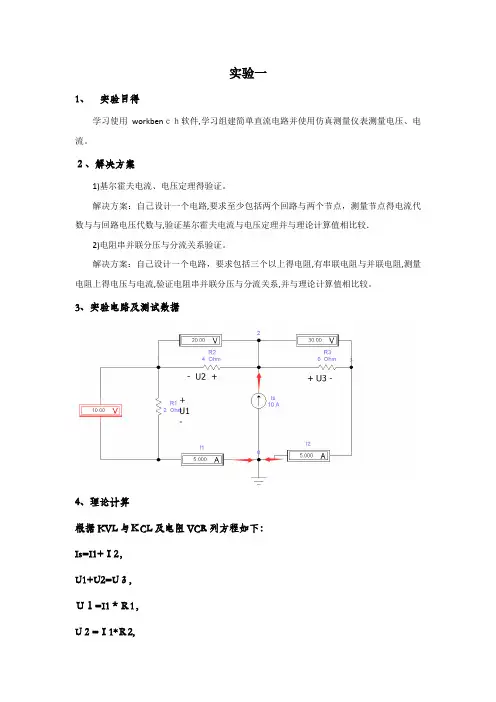

实验一

1、 实验目得

学习使用workbenｃｈ软件,学习组建简单直流电路并使用仿真测量仪表测量电压、电流。

２、解决方案

1)基尔霍夫电流、电压定理得验证。

解决方案：自己设计一个电路,要求至少包括两个回路与两个节点，测量节点得电流代数与与回路电压代数与,验证基尔霍夫电流与电压定理并与理论计算值相比较．

2)电阻串并联分压与分流关系验证。

解决方案：自己设计一个电路，要求包括三个以上得电阻,有串联电阻与并联电阻,测量电阻上得电压与电流,验证电阻串并联分压与分流关系,并与理论计算值相比较。

3、实验电路及测试数据

4、理论计算

根据KVL与ＫCL及电阻VCR列方程如下：

Is=I1+Ｉ2，

U1+U2=U３,

Ｕ１=I1＊Ｒ1，

U２=Ｉ1*Ｒ2, U3＝Ｉ2*R３

解得，U1=10V,U2=２0V,U３＝30V，I1=5A，I２=5A

5、 实验数据与理论计算比较

由上可以瞧出，实验数据与理论计算没有偏差,基尔霍夫定理正确；

R1与R2串联,两者电流相同,电压与为两者得总电压,即分压不分流；

R1R２与R3并联,电压相同,电流符合分流规律.

6、 实验心得

第一次用软件,好多东西都找不着,再瞧了指导书与同学们得讨论后,终于完成了本次实验。在实验过程中，出现得一些操作上得一些小问题都给予解决了.

实验二

１、实验目得

通过实验加深对叠加定理得理解；学习使用受控源;进一步学习使用仿真测量仪表测量电压、电流等变量。

２、解决方案

自己设计一个电路,要求包括至少两个以上得独立源(一个电压源与一个电流源）与一个受控源,分别测量每个独立源单独作用时得响应,并测量所有独立源一起作用时得响应,验证叠加定理.并与理论计算值比较。

3、 实验电路及测试数据

电压源单独作用：

电流源单独作用：

共同作用:

４、理论计算

电压源单独作用时:—10+3Ix１+2Ｉx1=0,得Ix1＝2Ａ；

电流源单独作用时：，得Iｘ２＝-0、6A;

模电仿真实验1

模电仿真实验1

实验1：EWB仿真软件练习

——晶体三极管放大电路特性研究

一、实验内容

1. 创建如图1.1所示的实验电路，并为元器件标识，参数设置。

2. 测量静态工作点IBQ、ICQ、UCEQ ，用示波器测量电压放大倍数UA ，用波特图仪测量频率特性，测量通频带BW。

3. 调节Rp1、Rp2 ，用示波器观察因工作点的改变而引起的输出波形失真。重新调节Rp1、Rp2恢复原值，使波形失真消除。

4．利用参数扫描功能，分析Co从0.1μF到100μF变化时对f1的影响。

二、 仿真实验

1. 创建电路，

给电路中的全部元器件按图要求标识，参数设置，然后单击Circuit/Schematic

Options出现对话框，在“Display”选项框内，勾选 “Show Notes”，这时 EWB 自动给各节点编号，并显示在电路图上。

图1.1 晶体三极管放大电路特性研究实验电路

2. 给虚拟仪器设置参数

电压表

Mode：DC

Resistance：100MΩ（考虑三级管输入电阻较高，为减小误差取高内阻）

电流表

Mode：DC Resistance：取默认值1nΩ

函数发生器

波形： 正弦波

Frequency：1KHz Duty cycle：50%

Amplitude：50mV Offset：0

示波器

Time base：0.50ms/div “X/T”显示方式

Channel A：50mV/div y position：0.00 “AC”工作方式

Channel B：500mV/div y position：0.00 “AC”工作方式

Trigger：“Auto”方式

Channel A 输入线设为黑色，Channel B输入线设为红色，则输入信号波形为黑色，输出信号波形为红色。
