接触网图例

接触网施工图例

接触网施工图是接触网工程的重要文件，由设计部门通过初步设计和施工设计来完成。它体现了接触网的技术特点和性能、设备种类和型号、工程数量、零件构造及材料等。施工图是接触网施工的依据，也是运营管理的重要资料。

接触网施工图包括接触网平面布置图、接触网安装图、接触网零件图等。平面图上标出了接触网支持装置、设备、附加悬挂（回流线、架空地线等）等的安装图号，从相应的安装图中可查出安装形式、使用的零、部件名称及规格，零、部件的具体形状结构及规格从零件图中能够确定。

一、接触网平面布置图

接触网平面布置图是接触网施工的主要依据，它以图例的形式，反映了接触网布置情况，铁路线路情况，沿线地质情况，接触网设备的种类、类型、数量及其安装位置等。接触网平面布置图由接触网布置平面图、表格栏、材料统计表、说明、图标等部分内容，如附图《接触网平面布置图》。

接触网平面布置图分为站场平面布置图、区间平面布置图、隧道平面布置图。

二、接触网图例

在接触网平面布置图中，将铁路线路及设备、接触网布置等用规定的图例符号来表示，其内容如表4-1-1所示。

接触网图例

表4-1-1

1、本标准适用于一般的站场及区间接触网平面；

2、本标准采用的线条宽度规定为以下三种：

（1）粗型 宽度为0.9mm

（2）中型 宽度为0.6mm

（3）细型 宽度为0.3mm

3、符号中所注尺寸均以mm计，适用于比例尺1：1000及1：2000的接触网平面；

4、规定符号见下表。

序号 名 称 符 号

1 电化的正线（区间图中允许用中型线条）

2 电化的站线及段管线等

3 非电化既有线路

序号 名 称

符 号

4 预留线路

5 接触悬挂非工作支，供电线及分区亭引出线

6 加强线

接触网教程

第 1 页 共 3 页

附表 接触网图例 接触网教程

第 2 页 共 3 页

1、 本标准适用于一般站场和区间接触网平面图；

2、 本标准采用的线条宽度规定为以下三种：

(1) 粗型 宽度为0.9mm；

(2) 中型 宽度为0.6mm；

(3) 细型 宽度为0.3mm.。

3、符号中所注尺寸均以mm计，适用于比例1：1000及1：2000的接触网平面图；

序 号 名 称 符 号 序 号 名 称 符 号

1 电化站场正线 30 承力索硬锚

2 电化站线及段管线 31 接触线补偿下锚

3 预备线路 32 承力索补偿下锚

4 非电化既有线 33 链形悬挂硬锚

5 非工作支、供电线 34 半补偿链形悬挂下锚

6 加强线 35 全补偿链形悬挂下锚

7 回流线 36 加强线下锚

8 正馈线(AF) 37 回流线下锚

9 保护线(PW) 38 分段绝缘子串

10 架空线(GW) 39 分段绝缘器

11 接触线、供电线硬锚 40 分相绝缘器

12 股道间电连接 41 站场曲线及头尾

13 常分隔离开关 42 区间曲线及头尾

14 常合隔离开关 43 回流线跨越接触悬挂

15 带接地刀闸的常分隔离开关 44 道岔及编号

16 带接地刀闸的常合隔离开关 45 支柱处路基为填方

17 管型避雷器 46 支柱处路基为挖方

18 火花间隙 47 跨距长度

19 放电器 48 土壤安息角 300

20 接地极 49 土壤承压力 2.0

21 站场单线腕臂钢柱 50 拉出值及方向

22 站场单线腕臂水泥柱 51 吸上线位置

23 区间单线腕臂水泥柱 52 吸流变压器

24 区间单线腕臂钢支柱 53 水鹤

电气化铁道接触网实用技术指南

二〇〇九年二月十日

《电气化铁道接触网实用技术指南》

编写会成员

主 编：

编写人员：

1 前 言

本套培训教材本着突出技能的原则，强调培训的针对性、实用性和有效性，以专业知识为主要内容，充分反映铁路的新技术、新材料、新工艺、新设备及新标准、新规程；力求贴近现场实际，并应用案例教学的手法，用直观的案例和图示进行分析和说明，努力提高培训的质量和效果；以提高岗位技能为核心，突出非正常情况下应急处理能力的训练；同时，本着“少而精”的原则，知识以必须、够用为度，文字力争生动、通俗易懂、图文并茂。

本套教材涵盖了基础、支柱安装、支柱装配、承力索和接触网架设、悬挂安装与调整、接触网设备安装与调整、接触网附加导线架设、接触网常见事故及抢修等内容，并将电气化接触网零部件结构进行了图示。

对编委会来说，编书难，编工具书更难。书从无到有，困难重重，尽管编写者费劲心血，几易稿件，倍尝艰辛，然而呈现给读者面前的这本施工手册，仍难免存在错误和不完善的地方，加上工程实践活动中也会不断遇到新问题，加上编者水平和时间所限，不足之处，望广大读者特别是生产一线从事接触网施工和技术工作人员提出意见和建议，使本教材更适应现场的需要。

二〇〇九年二月十日

2 目 录

第一章 基 础 ......................................................................................................... 错误！未定义书签。

第一节 杆位测量 ............................................................................................... 错误！未定义书签。

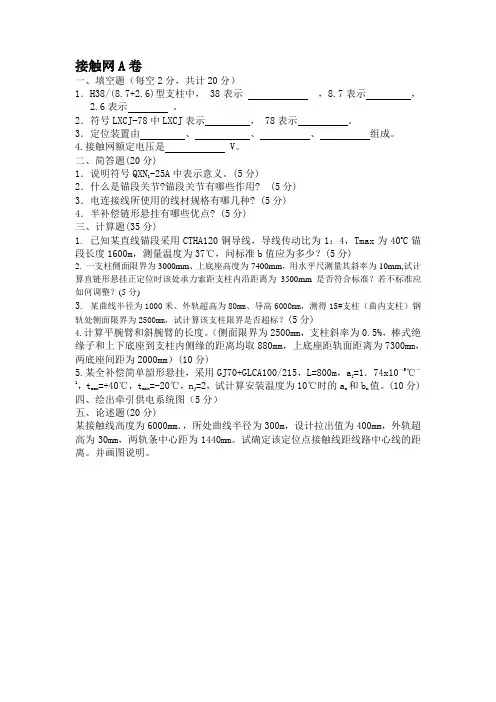

接触网A卷

一、填空题（每空2分，共计20分）

1．H38/(8.7+2.6)型支柱中， 38表示 ，8.7表示 ，2.6表示 。

2．符号LXCJ-78中LXCJ表示 ， 78表示 。

3．定位装置由 、 、 、 组成。

4.接触网额定电压是 V。

二、简答题(20分)

1．说明符号QXN1-25A中表示意义。(5分)

2．什么是锚段关节?锚段关节有哪些作用? (5分)

3．电连接线所使用的线材规格有哪几种? (5分)

4．半补偿链形悬挂有哪些优点? (5分)

三、计算题(35分)

1. 已知某直线锚段采用CTHA120铜导线，导线传动比为1：4，Tmax为40oC锚段长度1600m，测量温度为37℃，问标准b值应为多少？(5分)

2. 一支柱侧面限界为3000mm、上底座高度为7400mm，用水平尺测量其斜率为10mm,试计算直链形悬挂正定位时该处承力索距支柱内沿距离为3500mm是否符合标准？若不标准应如何调整？(5分)

3. 某曲线半径为1000米、外轨超高为80mm、导高6000mm，测得15#支柱（曲内支柱）钢轨处侧面限界为2500mm，试计算该支柱限界是否超标？(5分)

4.计算平腕臂和斜腕臂的长度。（侧面限界为2500mm，支柱斜率为0.5%，棒式绝缘子和上下底座到支柱内侧缘的距离均取880mm，上底座距轨面距离为7300mm，两底座间距为2000mm）(10分)

5.某全补偿简单韶形悬挂，采用GJ70+GLCA100/215，L=800m，aj=1．74x10－5℃－1，tmax=+40℃，tmin=-20℃，nj=2，试计算安装温度为10℃时的ax和bx值。(10分)

四、绘出牵引供电系统图（5分）
