2024年小区电路设计方案范文一、引言随着科技的不断发展和人们生活质量的提高，电力需求逐渐增加。
作为一个小区的电气设计师，面对日益增长的电力需求，我们需要设计一套合理的电路系统，以满足小区居民的日常生活和工作需求，保障小区的用电安全和稳定性。
本文将详细介绍2024年小区电路设计方案。
二、电路总体设计方案1.电源供应与配电系统设计根据小区规模和电力需求，选择合适的发电设备。
考虑到环保和经济性，可采用新能源发电设备，如太阳能发电系统、风力发电系统等。
2.装置选择与电缆布置为了满足不同区域和建筑物的用电需求，应选择不同型号和规格的电表、断路器、开关等装置，并按照需要布置电缆线路。
在布置电缆时，应尽量减少电缆的长度，减少线路损耗，提高能源利用效率。
3.智能化控制系统设计随着智能化技术的不断发展，可以建立一个智能化的电路控制系统，通过传感器和自动化设备实现电力的精确控制和管理。
例如，可以利用智能电表实时监测和记录用电情况，根据需要自动调整电力输出，实现能源的合理利用和节约。
三、住宅区电路设计方案住宅区是小区的主要用电区域，因此需要设计一套合理的住宅区电路系统，以满足居民的日常生活需求。
1.居民家庭电路设计每个居民家庭需要有独立的电路系统，包括明暗电路、空调电路、水泵电路等。
为了保证用电安全，可以采用漏电保护器和过载保护器等装置。
2.公共区域电路设计公共区域包括小区的公共空间、道路、花园等。
这些区域的电路系统需要满足大量人员和设备的用电需求。
为了提高用电效率，可以采用照明感应器、定时开关等智能化设备，根据人员和光线的变化自动调整照明亮度。
3.安全防护电路设计为了保障小区的安全，需要设计安全防护电路系统，包括入侵报警系统、视频监控系统等。
这些系统需要将信号传输到安全控制中心，并及时发出警报，提醒工作人员采取相应的措施。
四、商业区电路设计方案商业区是小区的经济中心，包括商场、餐饮店、办公楼等。
商业区的电力需求相对较大，因此需要设计一套适应商业需求的电路系统。
住宅小区电气设计一、供电系统设计：●根据小区规模和用电负荷，确定适宜的供电方式，如市电供电或自备变压器供电。
●设计合理的供电主干线路和分支线路，确保电力供应的可靠性和稳定性。
●设置合适的配电箱、开关箱等设备，实现电能的分配和控制。
二、照明系统设计：●根据小区的道路、公共区域、停车场等场所的需求，设计合理的照明方案。
●使用高效节能的照明设备，如LED灯具，以提高能源利用效率。
●考虑照明控制系统，如传感器控制、定时开关等，实现照明的智能化管理。
三、室内电气设计：●根据住宅单元和户型的不同，设计合理的室内电路布置和插座配备，满足居民日常用电需求。
●针对厨房、浴室等特殊区域，采取防水、防漏电等措施，确保用电安全。
●考虑建筑物的耐火性能，在电气设计中采取相应的防火措施。
四、特殊设备电气设计：●针对小区内的特殊设备，如电梯、水泵、消防设备等，进行专门的电气设计和选型。
●根据设备的功率和运行要求，确定合适的电源电压、线路容量等参数。
●考虑特殊设备的监控和远程操作控制需求，配备相应的电气控制设备。
五、配电系统设计：●设计合理的配电方案，确保电力能够平衡地供应到各个用户。
●考虑电力负荷的均衡性，避免因某一用户用电大而导致其他用户用电不足。
●设置合适的漏电保护开关、过载保护开关等设备，确保用电安全。
六、接地系统设计：●设置良好的接地系统，确保电气设备的安全运行。
●根据相关规范，设计合适的接地电阻和接地线路，防止电气设备因接地问题引发的安全隐患。
以上是住宅小区电气设计的基本内容，具体的设计还需要根据国家和当地的相关规范和标准进行详细制定。
在设计过程中，需要充分考虑用电安全、节能环保和智能化管理的要求，确保小区的电气系统运行稳定、安全可靠。

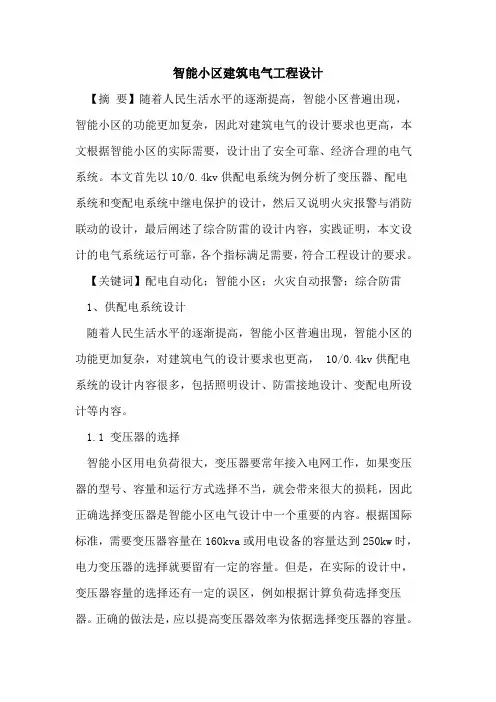

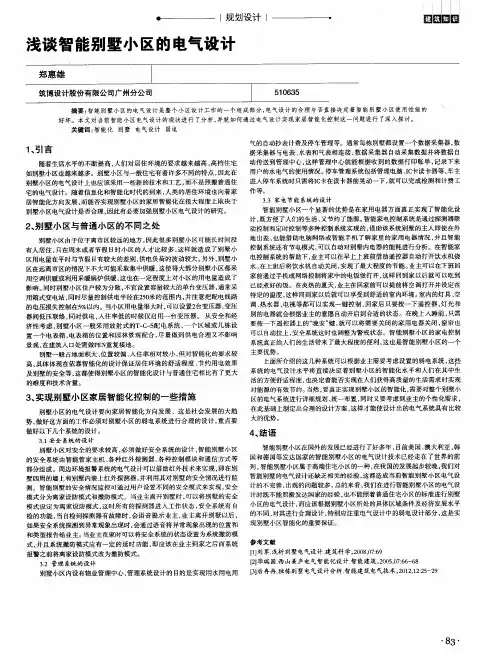

智能小区建筑电气工程设计【摘要】随着人民生活水平的逐渐提高，智能小区普遍出现，智能小区的功能更加复杂，因此对建筑电气的设计要求也更高，本文根据智能小区的实际需要，设计出了安全可靠、经济合理的电气系统。
本文首先以10/0.4kv供配电系统为例分析了变压器、配电系统和变配电系统中继电保护的设计，然后又说明火灾报警与消防联动的设计，最后阐述了综合防雷的设计内容，实践证明，本文设计的电气系统运行可靠，各个指标满足需要，符合工程设计的要求。
【关键词】配电自动化；智能小区；火灾自动报警；综合防雷1、供配电系统设计随着人民生活水平的逐渐提高，智能小区普遍出现，智能小区的功能更加复杂，对建筑电气的设计要求也更高， 10/0.4kv供配电系统的设计内容很多，包括照明设计、防雷接地设计、变配电所设计等内容。
1.1 变压器的选择智能小区用电负荷很大，变压器要常年接入电网工作，如果变压器的型号、容量和运行方式选择不当，就会带来很大的损耗，因此正确选择变压器是智能小区电气设计中一个重要的内容。
根据国际标准，需要变压器容量在160kva或用电设备的容量达到250kw时，电力变压器的选择就要留有一定的容量。
但是，在实际的设计中，变压器容量的选择还有一定的误区，例如根据计算负荷选择变压器。
正确的做法是，应以提高变压器效率为依据选择变压器的容量。
变压器的台数、型号和运行方式也关系到智能小区的建设投资，关系到智能小区后期的运行费用，设备利用率等，因此，应该合理选择变压器的型号、台数和运行方式，从而提高用户的用电质量，同时也起到节能减排的效果。
1.2配电系统的设计1、配电的总体设计。
现在的智能小区供电面积较大，楼层也较高，住宅人数众多，负荷点的分布也具有一定的规律，智能小区的变电一般采用箱式变电站的形式。
根据对连续供电的不同要求，还要把小区负荷进行登记划分，例如把对连续供电要求高的消防动力负荷划分为一级负荷，把家庭用电划分为三级负荷，对于划分后的不同负荷等级设计不同的变压器进行供电。

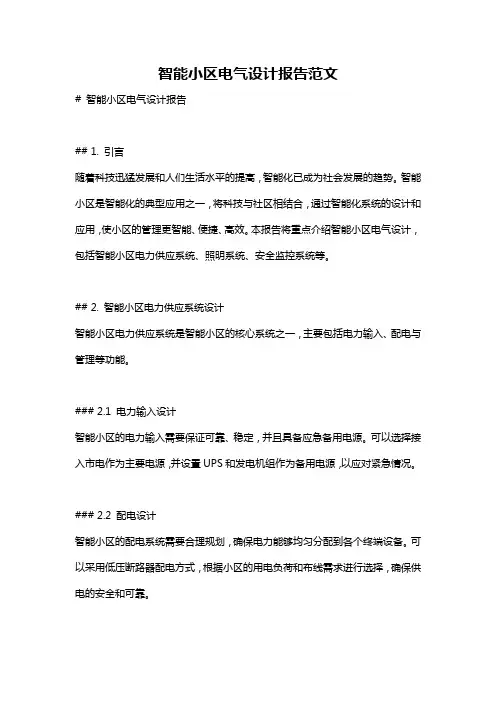

智能小区电气设计报告范文# 智能小区电气设计报告## 1. 引言随着科技迅猛发展和人们生活水平的提高，智能化已成为社会发展的趋势。
智能小区是智能化的典型应用之一，将科技与社区相结合，通过智能化系统的设计和应用，使小区的管理更智能、便捷、高效。
本报告将重点介绍智能小区电气设计，包括智能小区电力供应系统、照明系统、安全监控系统等。
## 2. 智能小区电力供应系统设计智能小区电力供应系统是智能小区的核心系统之一，主要包括电力输入、配电与管理等功能。
### 2.1 电力输入设计智能小区的电力输入需要保证可靠、稳定，并且具备应急备用电源。
可以选择接入市电作为主要电源，并设置UPS和发电机组作为备用电源，以应对紧急情况。
### 2.2 配电设计智能小区的配电系统需要合理规划，确保电力能够均匀分配到各个终端设备。
可以采用低压断路器配电方式，根据小区的用电负荷和布线需求进行选择，确保供电的安全和可靠。
### 2.3 管理设计智能小区电力供应系统应当配备智能化管理系统，包括监测设备和远程控制设备。
通过实时监测电力的使用情况和维护信息，可以及时进行故障处理和维护，保证电力供应的稳定性和可靠性。
## 3. 智能小区照明系统设计智能小区照明系统的设计旨在提高能源利用效率和用户体验。
### 3.1 节能照明设计智能小区采用LED灯具作为照明源，LED灯具具有高效节能、寿命长等优点。
可以利用光照传感器和人体红外传感器，通过智能化控制系统自动感知光照强度和人员活动状态，智能控制灯具的开关和亮度，以实现节能效果。
### 3.2 智能控制设计智能小区照明系统可以配备智能控制器，通过手机APP或遥控器等手段实现灯具的远程控制。
用户可以根据需要调整灯光的亮度和颜色，满足不同场景的照明需求。
### 3.3 安全照明设计智能小区照明系统应当考虑安全因素，例如设置紧急照明系统，保证在停电等突发情况下提供紧急照明，确保居民的安全。
## 4. 智能小区安全监控系统设计智能小区的安全监控系统是保障小区安全的关键系统之一，主要包括视频监控、门禁系统等。

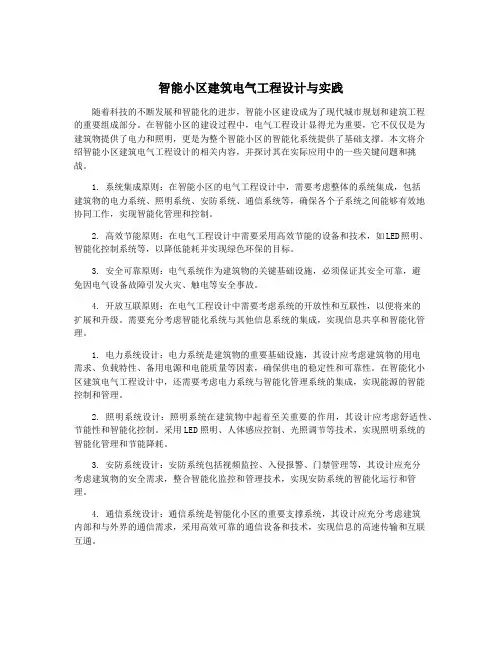

智能小区建筑电气工程设计与实践随着科技的不断发展和智能化的进步，智能小区建设成为了现代城市规划和建筑工程的重要组成部分。
在智能小区的建设过程中，电气工程设计显得尤为重要，它不仅仅是为建筑物提供了电力和照明，更是为整个智能小区的智能化系统提供了基础支撑。
本文将介绍智能小区建筑电气工程设计的相关内容，并探讨其在实际应用中的一些关键问题和挑战。
1. 系统集成原则：在智能小区的电气工程设计中，需要考虑整体的系统集成，包括建筑物的电力系统、照明系统、安防系统、通信系统等，确保各个子系统之间能够有效地协同工作，实现智能化管理和控制。
2. 高效节能原则：在电气工程设计中需要采用高效节能的设备和技术，如LED照明、智能化控制系统等，以降低能耗并实现绿色环保的目标。
3. 安全可靠原则：电气系统作为建筑物的关键基础设施，必须保证其安全可靠，避免因电气设备故障引发火灾、触电等安全事故。
4. 开放互联原则：在电气工程设计中需要考虑系统的开放性和互联性，以便将来的扩展和升级。
需要充分考虑智能化系统与其他信息系统的集成，实现信息共享和智能化管理。
1. 电力系统设计：电力系统是建筑物的重要基础设施，其设计应考虑建筑物的用电需求、负载特性、备用电源和电能质量等因素，确保供电的稳定性和可靠性。
在智能化小区建筑电气工程设计中，还需要考虑电力系统与智能化管理系统的集成，实现能源的智能控制和管理。
2. 照明系统设计：照明系统在建筑物中起着至关重要的作用，其设计应考虑舒适性、节能性和智能化控制。
采用LED照明、人体感应控制、光照调节等技术，实现照明系统的智能化管理和节能降耗。
3. 安防系统设计：安防系统包括视频监控、入侵报警、门禁管理等，其设计应充分考虑建筑物的安全需求，整合智能化监控和管理技术，实现安防系统的智能化运行和管理。
4. 通信系统设计：通信系统是智能化小区的重要支撑系统，其设计应充分考虑建筑内部和与外界的通信需求，采用高效可靠的通信设备和技术，实现信息的高速传输和互联互通。

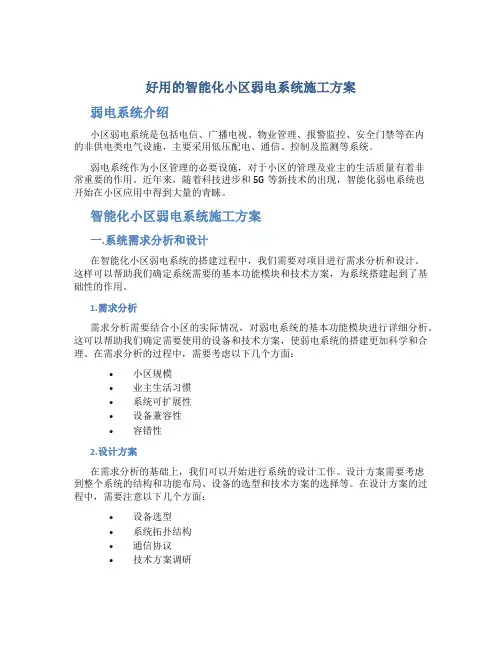

好用的智能化小区弱电系统施工方案弱电系统介绍小区弱电系统是包括电信、广播电视、物业管理、报警监控、安全门禁等在内的非供电类电气设施，主要采用低压配电、通信、控制及监测等系统。
弱电系统作为小区管理的必要设施，对于小区的管理及业主的生活质量有着非常重要的作用。
近年来，随着科技进步和5G等新技术的出现，智能化弱电系统也开始在小区应用中得到大量的青睐。
智能化小区弱电系统施工方案一.系统需求分析和设计在智能化小区弱电系统的搭建过程中，我们需要对项目进行需求分析和设计。
这样可以帮助我们确定系统需要的基本功能模块和技术方案，为系统搭建起到了基础性的作用。
1.需求分析需求分析需要结合小区的实际情况，对弱电系统的基本功能模块进行详细分析。
这可以帮助我们确定需要使用的设备和技术方案，使弱电系统的搭建更加科学和合理。
在需求分析的过程中，需要考虑以下几个方面：•小区规模•业主生活习惯•系统可扩展性•设备兼容性•容错性2.设计方案在需求分析的基础上，我们可以开始进行系统的设计工作。
设计方案需要考虑到整个系统的结构和功能布局、设备的选型和技术方案的选择等。
在设计方案的过程中，需要注意以下几个方面：•设备选型•系统拓扑结构•通信协议•技术方案调研二.施工流程和调试完成了需求分析和设计工作之后，我们可以进入到施工和调试的阶段。
在施工和调试的过程中，我们需要按照以下流程来进行：1.设备安装在设备安装过程中，需要根据系统设计方案的要求，进行设备选型、设备安装和线缆连接等工作。
在安装设备的过程中，需要注意以下几个方面：•设备摆放位置•线缆安装•良好的接地环境2.设备调试在设备安装完成之后，需要开始进行设备的调试工作，以确保设备的正常运行。
设备调试的主要内容包括以下几个方面：•硬件测试•软件测试•系统测试3.整个系统调试设备调试完成之后，可以开始进行整个系统的调试工作。
整个系统调试的主要内容包括以下几个方面：•系统整体性能测试•系统稳定性测试•系统兼容性测试三.系统运行和维护系统的运行和维护是系统搭建之后的重要工作，在日常维护中，需要考虑以下几个方面：1. 硬件维护硬件的维护包括设备升级、线缆更换、设备保养等，以确保硬件设备的正常运行。

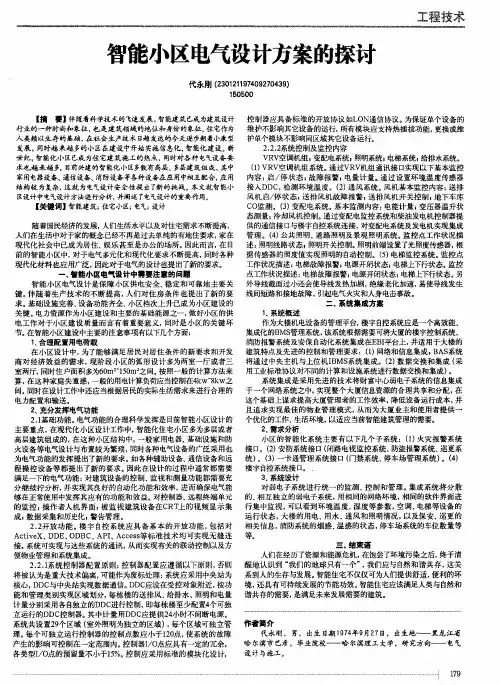

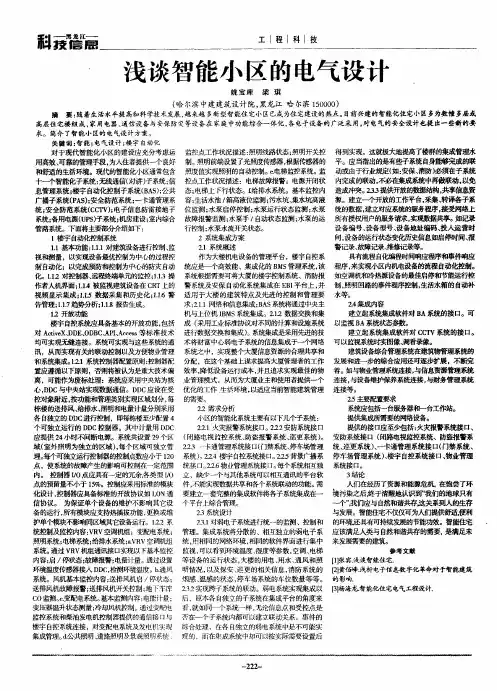

智能小区电气设计方案
智能小区电气设计方案
前言：
作为人类生存基本需求之一的住宅，已逐步向小康型发展。
随着生活水平提高和科学技术发展，越来越多新型智能住宅小区已成为住宅建设的热点。
目前兴建的智能化住宅小区多为数幢多层或高层住宅楼组成，家用电器，通信设备与安保防灾等设备在家庭中功能综合一体化，各电子设备的广泛采用，对电气的安全设计也提出一些新的要求。
下面将主要部分介绍如下：
1、楼宇自动化控制系统
1.1基本功能
1.1.1对建筑设备进行控制、监视和测量，以实现设备最优控制为中心的过程控制自动化；以完成预防和控制为中心的防灾自动化；
1.1.2对控制器、远程终端单元的监控；
1.1.3操作者人机界面；
1.1.4被监视建筑设备在CRT上的视频显示集成；
1.1.5数据采集和历史化；
1.1.6警告管理
1.1.7趋势分析
1.1.8报告生成
1.2开放功能
楼宇自控系统应具备基本的开放功能，包括对ActiveX、DDE、ODBC、API、Access 等标准技术均可实现无缝连接。
系统可实现与这些系统的通讯，从而实现有关的联动控制以及方便物业管理和系统集成。
1.2.1系统控制器配置原则：
控制器配置应遵循以下原则，否则将被认为是重大技术偏离，可能作为废标处理：系统应采用中央站为核心，DDC与中央站实现数据通信。
DDC应设在受控对象附近，按功能和管理类别实现区域划分，每栋楼的送排风、给排水、照明和电量计量分别采用各自独立的DDC进行控制，即每栋楼至少配置4个可独立运行的DDC控制器。
其中计量用DDC应提供24小时不间断电源。
系统共设置29个区域（室外照明为独立的区域），每个区域可独立管理。
每个可独立运行控制器的控制点数应小于120点，使系统的故障产生的影响可控制在一定范围内。
控制器I/O点应具有一定的冗余，各类型I/O点的预留量不小于15%。
控制应采用标准的模块化设计，控制器应具备标准的开放协议如LON通信协议。
为保证单个设备的维护不影响其它设备的运行，所有模块应支持热插拔功能，更换或维护单个模块不影响同区域其它设备运行。
1.2.2系统控制及监控内容：
VRV空调机组；变配电系统；照明系统；电梯系统；给排水系统。
（1）VRV空调机组系统。
通过VRV机组通讯接口实现以下基本监控内容：启／停状态；故障报警；电量计量。
通过设置环境温度传感器接入DDC，检测环境温度。
（2）通风系统
风机基本监控内容：送排风机启/停状态；送排风机故障报警；送排风机开关控制；地下车库CO监测。
（3）变配电系统
基本监测内容：电能计量；变压器温升状态测量；冷却风机控制。
通过变配电监控系统和柴油发电机控制器提供的通信接口与楼宇自控系统连接，对变配电系统及发电机实现集成管理。
（4）公共照明、道路照明及景观照明系统。
监控点工作状况描述：照明线路状态；照明开关控制。
照明前端设置了光照度传感器，根据传感器的照度值实现照明的自动控制。
（5）电梯监控系统。
监控点工作状况描述：电梯故障报警；电源开闭状态；电梯上下行状态。
（6）给排水系统。
基本监控内容：生活水池/箱高液位监测；污水坑、集水坑高液位监测；水泵启停控制；水泵运行状态监测；水泵故障报警监测；水泵手/自动状态监测；水泵的运行控制；水泵水流开关状态。
（7）通讯接口。
对主要机电设备通过通信接口实现集成管理，这里包括如下接口(集成系统)：变配电系统通信接口；消防系统通信接口；安全防范系统通信接口；VRV机组通讯接口；发电机组通讯接口。
2、系统集成方案
2.1系统概述
作为大楼机电设备的管理平台，楼宇自控系统应是一个高效能、集成化的BMS管理系统，该系统根据需要可将大厦的楼宇控制系统、消防报警系统及安保自动化系统集成在EBI 平台上，并适用于大楼的建筑特点及先进的控制和管理要求：（1）网络和信息集成；BAS 系统将通过中央主机与上位机IBMS系统集成。
（2）数据交换和集成（采用工业标准协议对不同的计算和设施系统进行数据交换和集成）。
系统集成是采用先进的技术将财富中心弱电子系统的信息集成于一个网络系统之中，实现整个大厦信息资源的合理共享和分配，在这个基础上谋求提高大厦管理者的工作效率，降低设备运行成本，并且追求实现最佳的物业管理模式，从而为大厦业主和使用者提供一个优化的工作、生活环境，以适应当前智能建筑管理的需要。
2.2需求分析
小区的智能化系统主要有以下几个子系统：
（1）火灾报警系统接口。
（2）安防系统接口（闭路电视监控系统、防盗报警系统、巡更系统）。
（3）一卡通管理系统接口（门禁系统、停车场管理系统）。
（4）楼宇自控系统接口。
（5）背景广播系统接口。
（6）物业管理系统接口。
每个系统相互独立，缺少一个与其他系统可以相互通讯的平台软件，不能实现数据共享和各个系统联动的功能。
需要建立一套完整的集成软件将各子系统集成在一个平台上综合管理。
2.3系统设计
2.3.1对弱电子系统进行统一的监测、控制和管理。
集成系统将分散的、相互独立的弱电子系统，用相同的网络环境，相同的软件界面进行集中监视，可以看到环境温度、湿度等参数，空调、电梯等设备的运行状态，大楼的用电、用水、通风和照明情况，以及保安、巡更的相关信息，消防系统的烟感、温感的状态，停车场系统的车位数量等等。
2.3.2实现跨子系统的联动。
弱电系统实现集成以后，原本各自独立的子系统在集成平台的角度来看，就如同一个系统一样，无论信息点和受控点是否在一个子系统内都可以建立联动关系。
事件的综合处理，在各自独立的弱电系统中是不可能实现的，而在集成系统中却可以按实际需要设置后得到实现，这就极大地提高了楼群的集成管理水平。
应当指出的是有些子系统自身能够完成的联动或由于行业规定（如：安保、消防）必须在子系统内完成的联动，不必在集成系统中再做联动，以免造成冲突。
2.3.3提供开放的数据结构，共享信息资源。
建立一个开放的工作平台，采集、转译各子系统的数据，建立对应系统的服务程序，接受网络上所有授权用户的服务请求，实现数据共享。
如记录设备编号、设备型号、设备地址编码、投入运营时间，设备的运行状态变化历史信息如启停时间、报警记录、故障记录、维修记录等。
具有流程自化编程时间响应程序和事件响应程序，来实现小区内机电设备的流程自动化控制。
如空调机和冷热源设备的最佳启停和节能运行控制，照明回路的事件程序控制，生活水箱的自动补水等。
这些信息可按设备、楼层、功能等进行分类记录和处理，同时也可按时间区间、设备类别、楼层、功能进行分类统计和处理。
集成化中央控制系统可以将以上各类数据编制成报表提供给管理人员，并通过分析数据报表，以求取可以节省运行成本和预测建筑物的物资需求，维修需求。
2.3.4集成内容。
建立起系统集成软件对BA系统的接口。
可以监视BA系统状态参数。
建立起系统集成软件对CCTV系统的接口。
可以监视系统时实图像、调看录像。
建筑设备综合管理系统在建筑物管理系统的发展和进一步的综合应用还可逐步扩展，不断完善。
如与物业管理系统连接，与信息资源管理系统连接，与设备维护保养系统连接，与财务管理系统连接等。
2.3.5主要配置要求
系统应包括一台服务器和一台工作站。
提供集成所需要的网络设备：
提供的接口应至少包括：火灾报警系统接口、安防系统接口（闭路电视监控系统、防盗报警系统、巡更系统）、一卡通管理系统接口（门禁系统、停车场管理系统）、楼宇自控系统接口、物业管理系统接口。
结语：人们在经历了资源和能源危机，在饱尝了环境污染之后，终于清醒地认识到“我们的地球只有一个”，我们应与自然和谐共存，这关系到人的生存与发展。
智能住宅不仅仅可为人们提供舒适，便利的环境，还具有可持续发展的节能功效。
智能住宅应该满足人类与自然和谐共存的需要，是满足未来发展需要的建筑。
