光缆线路基础知识

光纤光缆基础知识全解析（最全最详细）

光纤的原材料以玻璃为主，所以制造成本相对不⾼。光纤通讯有良好的特性，如：保密性、容

量⾼、速率⾼等。所以光纤应⽤极为⼴泛，⼤致有以下⼏类：

1、⾻⼲传输⽹络（SDH/SONET），如各⼤城市之间、各⼤洋底的海底光缆等；

2、以太⽹（GBE），包括现在的光纤到户（FTTH）、到楼(FTTB)、到社区等，主要是我们家

庭、办公⽹络；

3、数据⽹络（Fiber channel），各种存储设备、数据库，包括正在发展的云计算服务系统；

4、有线电视传输（PIN接收）；

5、其他特种⽤途传输，如战机、舰船。

动态图⽰光纤光缆的48条基础知识点

1.简述光纤的组成

答：光纤由两个基本部分组成：由透明的光学材料制成的芯和包层、涂敷层。

2.描述光纤线路传输特性的基本参数有哪些？

答：包括损耗、⾊散、带宽、截⽌波长、模场直径等。

3. 产⽣光纤衰减的原因有什么？

答：光纤中光功率沿纵轴逐渐减⼩。光功率减⼩与波长有关。光纤链路中，光功率

减⼩主要原因是散射、吸收，以及连接器和熔接接头造成的光功率损耗。衰减的单

位为dB。产⽣原因：使光纤产⽣衰减的原因很多，主要有：吸收衰减，包括杂质吸

收和本征吸收；散射衰减，包括线性散射、⾮线性散射和结构不完整散射等；其它

衰减，包括微弯曲衰减等。其中最主要的是杂质吸收引起衰减。光纤衰减系数

（fiber attenuation coefficient）：每公⾥光纤对光信号功率的衰减值。单位：dB/km。光纤弯曲损耗光纤对弯曲⾮常敏感，过度弯曲 = 光溢出。如果弯曲半径

<20x>两种弯曲都会发⽣光损耗：Macrobend（宏弯） 和Microbend（微弯）。

Macrobend当Macrobend弯曲被纠正，可以得到恢复。MicrobendMicrobend⽆法恢

复，⽐如由线缆捆扎过紧造成。

4.光纤衰减系数是如何定义的？

答：⽤稳态中⼀根均匀光纤单位长度上的衰减（dB/km）来定义。

弱电常用线缆

75欧姆SYV系列实芯聚乙烯绝缘

产品说明：通常用于电视监控系统的视频传输，适合视频图像传输。

============================

75欧姆SYWV系列物理发泡聚乙

产品说明：通常用于卫星电视传输以及有线电视传输等，适合射频传输。

===============================

RG-58--96#-镀锡铜编织-50欧

产品说明：通常用于弱电视频图像传输或HFC网络等。

===========================

AVVR或RVV护套线

产品说明：通常用于弱电电源供电等。

====================

AVVR或RVV圆形双绞护套线

产品说明：通常用于弱电电源供电等。

=========================

扁型无护套软电线或电缆AVRB

产品说明：通常用于背景音乐和公共广播，也可做弱电供电电源线。

============================

绞型双芯电源线(AVRS或RVS)

产品说明：通常用于公共广播系统/背景音乐系统布线，消防系统布线。

============================

金银线(也叫：音箱线)

产品说明：用于功放机输出至音箱的接线。

====================

铜芯聚氯乙烯绝缘安装用电缆

产品说明：用于弱电供电电源线，一般适合做供电电流较大的主干电源供电。

=======================

铜芯聚氯乙烯绝缘聚氯乙烯护套线

产品说明：通常用于弱电系统中供电电源线。

===========================

铜芯聚氯乙烯绝缘屏蔽聚氯乙

产品说明：带屏蔽形，通常用于弱电信号控制及信号传输，可防止干扰。有多芯可供选择，例如：RVVP2*线径，RVVP3*线径，RVVP5*线径......

======================

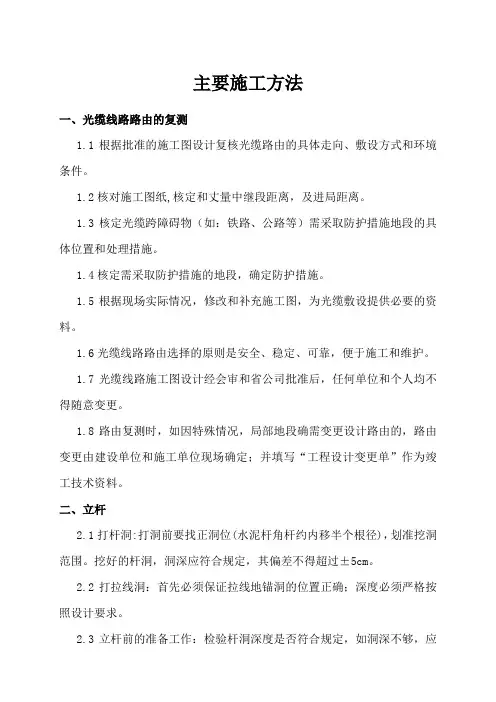

主要施工方法

一、光缆线路路由的复测

1.1根据批准的施工图设计复核光缆路由的具体走向、敷设方式和环境条件。

1.2核对施工图纸,核定和丈量中继段距离，及进局距离。

1.3核定光缆跨障碍物（如：铁路、公路等）需采取防护措施地段的具体位置和处理措施。

1.4核定需采取防护措施的地段，确定防护措施。

1.5根据现场实际情况，修改和补充施工图，为光缆敷设提供必要的资料。

1.6光缆线路路由选择的原则是安全、稳定、可靠，便于施工和维护。

1.7光缆线路施工图设计经会审和省公司批准后，任何单位和个人均不得随意变更。

1.8路由复测时，如因特殊情况，局部地段确需变更设计路由的，路由变更由建设单位和施工单位现场确定；并填写“工程设计变更单”作为竣工技术资料。

二、立杆

2.1打杆洞:打洞前要找正洞位(水泥杆角杆约内移半个根径)，划准挖洞范围。挖好的杆洞，洞深应符合规定，其偏差不得超过±5cm。

2.2打拉线洞：首先必须保证拉线地锚洞的位置正确；深度必须严格按照设计要求。

2.3立杆前的准备工作：检验杆洞深度是否符合规定，如洞深不够，应继续挖深至要求为止。水泥杆在立杆前，还应检查核对电杆规格是否符合设计规定。根据电杆的规格程式、重量和工作地点的地势、土壤等条件选择适当的立杆方法和配备必要的人员。

2.4立杆的方法：直线线路上的电杆应成一直线，不得有眉毛弯或S弯。电杆竖立要垂直，直线段上个别电杆的杆根偏差，左右不得超过5cm，前后偏差不得超过30cm。杆梢前、后、左、右倾斜不得超过半个梢径。用拉线加固的角杆，杆根应向转角内移约一个根径，拉线收紧后，杆梢应向外角倾斜约5-10cm，以便吊线收紧后，杆梢回到原转角点上。终端杆应向外略有倾斜，以便吊线收紧后接近于垂直，但不得有向内倾斜现象。杆根培土应坚实牢固。培土应成圆锥形，高度15cm左右。

最全面的通信光缆工程线路施工与维护知识

当光纤承受的拉力超过它的抗拉极限时，就会断裂。光缆的结构中增加了加强构件，光缆所需的抗张强度，主要由加强构件来承担。在施工过程中，牵引力不能超过光缆允许的额定值，使光纤尽量不产生拉伸应变。光缆所允许的牵引力，根据光缆制造程式的不同具有不同的额定值，在施工时必须注意这点。一般光缆的抗张力为100～300kg。

通信光缆工程概述：

通信光缆工程主要分为架空光缆工程、直埋光缆工程、管道光缆工程、水线光缆工程和海底光缆工程。

光缆长度较长：一般光缆的标准制造长度为2km，光缆敷设时，不要随意切断光缆，增加光缆接头。

光缆抗张能力较小：当光纤承受的拉力超过它的抗拉极限时，就会断裂。光缆的结构中增加了加强构件，光缆所需的抗张强度，主要由加强构件来承担。在施工过程中，牵引力不能超过光缆允许的额定值，使光纤尽量不产生拉伸应变。光缆所允许的牵引力，根据光缆制造程式的不同具有不同的额定值，在施工时必须注意这点。一般光缆的抗张力为100～300kg。

光缆直径较小，重量较轻。

光纤的连接技术要求较高，接续较复杂：光纤的接续，它需要在高温下，将光纤端面熔融，然后靠石英玻璃的粘度而粘合在一起。因而，在连接时需用的机具就较为复杂，而且技术要求比较高。

架空光缆安装规范：

电杆安装：

拉线、吊线接续：

接头盒使用：

光缆入户： 管道光缆安装规范：

根据材料管道可分为：混凝土管、塑料管、钢管、铸铁管、石棉水泥管、陶管......

较多采用用塑料管。 塑料管特点：质量轻管壁光滑接续简单水密性好耐腐蚀性好绝缘性能好运输方便耐寒性较差热稳定性差价格较高。

管道施工：

管道坡度：

人手孔：

布缆： 光缆线路验收标准：

管道光缆：

①手孔内的光缆应采用蛇形软管（或软塑料管）保护，敷设后的光缆应紧靠人手孔壁，并用塑料扎带绑扎在托架上或按设计要求处理；同时要保证光缆在手孔内的走向平滑，无交叉扭转现象。
