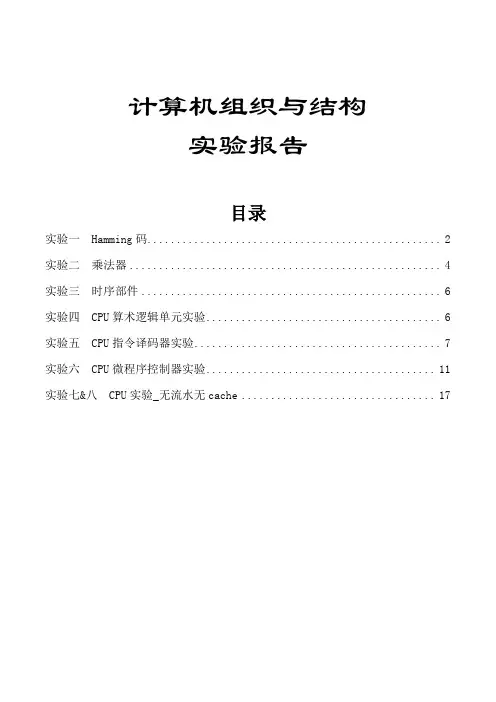

计算机组织与结构
实验报告
目录
实验一 Hamming码 (2)
实验二乘法器 (4)
实验三时序部件 (6)
实验四 CPU算术逻辑单元实验 (6)
实验五 CPU指令译码器实验 (7)
实验六 CPU微程序控制器实验 (10)
实验七&八 CPU实验_无流水无cache (16)
实验一 Hamming码
观察实验现象并记录相应数据
输入输出规则对应如下：
1．输入的8位操作数对应开关SD15~SD8，编码后的hamming码在灯A0～A12上体现。
2．开关SA0是控制位，待校验的13位数据对应SD7～SD0与SA5～SA1。
3．比较的结果在灯R4～R0上体现。
如对8位数据10101100进行hamming编码和校验。
1、先手工计算校验位P5～P1＝___10111_____，编码后的hamming码为___1101001101011____________。
2、拨动开关SD15～SD8输入10101100，观察灯A12～A0＝_____1101001101011________，看是否与自己手工计算的hamming码相符。
3、输入待校验的13位数据，假设输入1111001101011。拨动开关SA0为1开始校验，拨动SD7～SD0设置为11110011（13位数据中的高八位），SA5～SA1设置为01011(13位中的低5位)。观察灯R4~R0＝_ ___11011___，也就是校验结果的值。
4、比较编码后的hamming码和校验的hamming码，发现第_11_ 位数据错误，手工计算S＝_____11011____，和3中观察到的R4~R0是否相符。
5、可以输入其他位错误的校验数据观察结果值S是否正确。
6、1～5做完后，重新输入新的8位数据做实验，并填写表1.1.4。
表1.1.4
思考题：
1、根据8位数据位的hamming编码原理，写出16位数据位的编码原理。
只实现一位纠错两位检错，根据数据位k与校验位r的对应关系，16位数据位需要6位校验位，可表示为H22H24…H2H1。
六个校验位P6～P1对应的海明码位号分别为H22、H16、H8、H4、H2和H1。P6只能放在H22位上，因为H22已经是海明码的最高位了，其他五位满足P i的位号等于2i－1的关系，其余位为数据位D i，则有如下排列关系：
P6D16D15D14D13D12P5D11D10D9D8D7D6D5P4D4D3D2P3D1P2P1
根据8位数据位的hamming编码原理，可以得出16为数据位的hamming码必须满足如下关系：
P1＝D1⊕D2⊕D4⊕D5⊕D7⊕D9⊕D11⊕D12⊕D14⊕D16
P2＝D1⊕D3⊕D4⊕D6⊕D7⊕D10⊕D11⊕D13⊕D14
P3＝D2⊕D3⊕D4⊕D8⊕D9⊕D10⊕D11⊕D15⊕D16
P4＝D5⊕D6⊕D7⊕D8⊕D9⊕D10⊕D11
P5＝D12⊕D13⊕D14⊕D15⊕D16
各数据位形成P i（i=1到5）值时，不同数据位出现在P i项中的次数是不一样的，使不同数据码的海明码的码距不等，并且有两位出错与一位出错分不清的问题。为此，还要补充一个P5总校验位，使
P6＝D1⊕D2⊕D3⊕D4⊕D5⊕D6⊕D7⊕D8⊕D9⊕D10⊕D11
⊕D
12⊕D
13
⊕D
14
⊕D
15
⊕D
16
⊕P
1
⊕P
2
⊕P
3
⊕P
4
⊕P
5
在这种安排中，每一位数据位，都至少出现在三个P i值的形成关系中。当任一位数据码发生变化时，必将引起三个或四个P i跟着变化，即合法海明码的码距都为4。
如按如下关系对所得到的海明码实现偶校验，即：
S1＝P1⊕D1⊕D2⊕D4⊕D5⊕D7⊕D9⊕D11⊕D12⊕D14⊕D16
S2＝P2⊕D1⊕D3⊕D4⊕D6⊕D7⊕D10⊕D11⊕D13⊕D14
S3＝P3⊕D2⊕D3⊕D4⊕D8⊕D9⊕D10⊕D11⊕D15⊕D16
S4＝P4⊕D5⊕D6⊕D7⊕D8⊕D9⊕D10⊕D11
S5＝P5⊕D12⊕D13⊕D14⊕D15⊕D16
S6＝P6⊕D1⊕D2⊕D3⊕D4⊕D5⊕D6⊕D7⊕D8⊕D9⊕D10⊕D11
⊕D
12⊕D
13
⊕D
14
⊕D
15
⊕D
16
⊕P
1
⊕P
2
⊕P
3
⊕P
4
⊕P
5
则得出的结果值S6～S1能反映22位海明码的出错情况。任何偶数个数出错，S6一定为0。
1）当S6～S1为000000时，表明无错。
2）当S6～S1中仅有一位不为0，表明某一位校验位出错，或四位海明码（包括数据位与校验位）同时出错。由于后一种出错的可能性要比前一种小得多，认为就是一位出错，出错位是该S i对应的P i位。
3）当S5～S1有不为0且S5=0时，表明两位海明码同时出错，此时只能发现这种错误，而无法确定是哪两位错。
4）当S5～S1中有3位或4位不为0，表明是一位数据位出错，或多个海明码同时出错。由于后一种出错的可能性要比前一种小得多，认为就是一位数据位出错，出错位位号由S4～S1的编码值指明，因此此时不仅能发现一位错，而且能改正一位错，即将出错的数据位变为其反码。
2、思考hamming码中校验位出错时的情况，最高位的校验位出错时呢？
对于8位数据位的hamming 码而言，当校验位出错时，对应的检验为有如下几种情况：
S1-S5 : 10000 、11000 、10100 、10010 、10001。
最高位的校验位出错时情况是：S1-S5 : 10000
实验二乘法器
观察实验现象并记录相应数据
进行新的乘法运算时，或者说当上一次运算结束即灯R7亮时，输入新的被乘数、乘数（拨动开关），然后按动单脉冲开关即可观察正确的寄存器结果。
思考题
1、试述Booth乘法器的原理，即为什么可以用相邻两位的差来决定加减操作。
Booth算法的关键在于把1分类为开始、中间、结束三种。
当然一串0的时候加法减法都不做。因此，总结1的分类情况有4种如表所示：
以前乘法器的第一步是根据乘数的最低位来决定是否将被乘数加到中间结果积，而Booth算法则是根据乘数的相邻2位来决定操作，第一步根据相邻2位的4种情况来进行加或减操作，第二步仍然是将积寄存器右移。算法描述如下：
1）根据当前位和其右边的位，做如下操作：
00：0的中间，无任何操作；
01：1的结束，将被乘数加到积的左半部分；
10：1的开始，积的左半部分减去被乘数；
11：1的中间，无任何操作。
2）像前面所讲的算法，将积寄存器右移1位。
需要注意的是，因为Booth乘法器是有符号数的乘法，因此积寄存器移位的时候，为了保留符号位，进行算术右移，不像前面的算法逻辑右移就可以了。
实验三时序部件
观察实验现象并记录相应数据
表3.1 启停逻辑电路信息记录表：
实验四 CPU算术逻辑单元实验
观察实验现象并记录相应数据
思考题
如果保持原有操作码功能不变，运算器单元加上逻辑左移、逻辑右移等操作，那该如何处理？
答：由于运算器是由：算术逻辑单元（ALU）、累加器、状态寄存器、通用寄存器组等组成。算术逻辑运算单元（ALU）的基本功能为加、减、乘、除四则运算，与、或、非、异或等逻辑操作，以及移位、求补等操作。计算机运行时，运算器的操作和操作种类由控制器决定。运算器处理的数据来自存储器；处理后的结果数据通常送回存储器，或暂时寄存在运算器中。
实验五 CPU指令译码器实验
观察实验现象并记录相应数据
实验六 CPU微程序控制器实验观察实验现象并记录相应数据
当C=0；Z=0时候各个指令执行的过程及各微指令的执行情况
思考题
比较在实验CPU中组合逻辑控制器和微程序控制器的特点；
答：组合逻辑控制器和微程序控制器，两种控制器各有长处和短处。组合逻辑控制器设计麻烦，结构复杂，一旦设计完成，就不能再修改或扩充，但它的速度快。微程序控制器设计方便，结构简单，修改或扩充都方便，修改一条机器指令的功能，只需重编所对应的微程序；要增加一条机器指令，只需在控制存储器中增加一段微程序，但是，它是通过执行一段微程。具体对比如下：组合逻辑控制器又称硬布线控制器，由逻辑电路构成，完全靠硬件来实现指令的功能。
组合逻辑控制器的基本组成（1）指令寄存器用来存放正在执行的指令。指令分成两部分：操作码和地址码。操作码用来指示指令的操作性质，如加法、减法等；地址码给出本条指令的操作数地址或形成操作数地址的有关信息(这时通过地址形成电路来形成操作数地址)。（2）操作码译码器用：来对指令的操作码进行译码，产生相应的控制电平，完成分析指令的功能。（3）时序电路：用来产生时间标志信号。（4）指令计数器：用来形成下一条要执行的指令的地址。
微程序控制的基本思路微程序控制(简称微码控制)的基本思路是：用微指令产生微操作命令，用若干条微指令组成一段微程序实现一条机器指令的功能(为了加以区别，将前面所讲的指令称为机器指令)。设机器指令M执行时需要三个阶段，每个阶段需要发出如下命令：阶段一发送K1、K8命令，阶段二发送K0、K2、K3、K4命令，阶段三发送K9命令。当将第一条微指令送到微指令寄存器时，微指令寄存器的K1和K8为1，即发出K1和K8命令，该微指令指出下一条微指令地址为00101，从中取出第二条微指令，送到微指令寄存器时将发出K0、K2、K3、K4命令，接下来是取第三条微指令，发K9命令。微程序控制器的组成1）控制存储器(contmlMemory)用来存放各机器指令对应的微程序。（2）微指令的宽度直接决定了微程序控制器的宽度。为了简化控制存储器，可采取一些措施来缩短微指令的宽度。如采用字段译码法一级分段译码。
怎样才能让微程序自己跑起来，不用我们人工一个一个地输入IR指令呢？
答：组合逻辑控制器和微程序控制器，两种控制器各有长处和短处。组合逻辑控制器设计麻烦，结构复杂，一旦设计完成，就不能再
修改或扩充，但它的速度快。微程序控制器设计方便，结构简单，修改或扩充都方便，修改一条机器指令的功能，只需重编所对应的微程序；要增加一条机器指令，只需在控制存储器中增加一段微程序，但是，它是通过执行一段微程。具体对比如下：组合逻辑控制器又称硬布线控制器，由逻辑电路构成，完全靠硬件来实现指令的功能。
实验七&八 CPU实验_无流水无cache
观察实验现象并记录相应数据
1
2
3.1 简述流水线技术的特点。（1） 流水线把一个处理过程分解为若干个子过程，每个子过程由一个专门的功能部件来实现。因此，流水线实际上是把一个大的处理功能部件分解为多个独立的功能部件，并依靠它们的并行工作来提高吞吐率。（2） 流水线中各段的时间应尽可能相等，否则将引起流水线堵塞和断流。（3） 流水线每一个功能部件的前面都要有一个缓冲寄存器，称为流水寄存器。（4） 流水技术适合于大量重复的时序过程，只有在输入端不断地提供任务，才能充分发挥流水线的效率。（5） 流水线需要有通过时间和排空时间。在这两个时间段中，流水线都不是满负荷工作。 3.2 解决流水线瓶颈问题有哪两种常用方法？答：细分瓶颈段与重复设置瓶颈段 3.3 有一条指令流水线如下所示： （1 用两给出条指 （1） （24? 变八级流水线（细分） ? 重复设置部件 )(ns 85 1 T n TP 1pipeline -== 3.4 有一个流水线由4段组成，其中每当流过第三段时，总要在该段循环一次，然后才能流到第4段。如果每段经过一次所需的时间都是△t ，问： （1）当在流水线的输入端连续地每△t 时间输入一个任务时，该流水线会发生什么情况？ （2）此流水线的最大吞吐率为多少？如果每2△t 输入一个任务，连续处理10个任务时，其实际吞吐率和效率是多少？ （3）当每段时间不变时，如何提高流水线的吞吐率？人连续处理10个任务时，其吞吐率提高多少？ 解：（1）会发生流水线阻塞情况。
（2） （3）重复设置部件 吞吐率提高倍数＝ t t ??2310 75 ＝1.64 3.5 有一条动态多功能流水线由5段组成，加法用1、3、4、5段，乘法用1、2、5段，第2段的时间为2△t ，其余各段的时间均为△t ，而且流水线的输出可以直接返回输入端或暂存于相应的流水线寄存器中。现在该流水线上计算 ∏=+4 1 )(i i i B A ，画出时空图，并计算其吞吐率、加速比和效率。 ＋B 4；再计算由图可见，它在18个△t 时间中，给出了7个结果。所以吞吐率为： 如果不用流水线，由于一次求积需3△t ，一次求和需5△t ，则产生上述7个结果共需（4×5+3×3）△t =29△t 。所以加速比为： 该流水线的效率可由阴影区的面积和5个段总时空区的面积的比值求得： 3.6 在一个5段流水线处理机上,各段执行时间均为△t,需经9△t 才能完成一个任务,其预约表如下所示。 段23 时间 入 A 1 B 1 A 2 B 2 A 3 B 3 A 4 B 4 A B C D A × B C ×D
《计算机组织与体系结构》 实验报告 学号： XXX 姓名：XXX 班级：XXX 指导教师：XXX 时间: 2013年01月 中国矿业大学计算机学院
目录 一基本运算器实验 (2) 1、实验目的 (2) 2、实验设备 (2) 3、实验原理 (2) 4、实验步骤 (3) 5、实验结果 (5) 5、实验体会 (5) 二微程序控制实验 (6) 1、实验目的 (6) 2、实验设备 (6) 3、实验原理 (6) 4、实验步骤 (12) 5、实验体会 (13) 三CPU与简单模型机设计实验 (13) 1、实验目的 (13) 2、实验设备 (13) 3、实验原理 (13) 4、实验步骤 (18) 5、实验流图 (21) 6、实验体会 (25)
实验一基本运算器实验 1. 实验目的 (1) 了解运算器的组成结构。 (2) 掌握运算器的工作原理。 2. 实验设备 PC机一台，TD-CMA实验系统一套。 3.实验原理 本实验的原理如下图所示： 运算器内部含有三个独立运算部件，分别为算术、逻辑和移位运算部件，要处理的数据存于暂存器A和暂存器B，三个部件同时接受来自A和B的数据（有些处理器体系结构把移位运算器放于算术和逻辑运算部件之前，如ARM），各部件对操作数进行何种运算由控制信号S3…S0和CN来决定，任何时候，多路选择开关只选择三部件中一个部件的结果作为ALU的输出。如果是影响进位的运算，还将置进位标志FC，在运算结果输出前，置ALU零标志。ALU中所有模块集成在一片FPGA中。 逻辑运算部件由逻辑门构成，较为简单，而后面又有专门的算术运算部件设计实验，在此对这两个部件不再赘述。移位运算采用的是桶形移位器，一般采用交叉开关矩阵来实现，交叉开关的原理如图1-1-2所示。图中显示的是一个4X4的矩阵（系统中是一个8X8的矩阵）。每一个输入都通过开关与一个输出相连，把沿对角线的开关导通，就可实现移位功能，即： (1) 对于逻辑左移或逻辑右移功能，将一条对角线的开关导通，这将所有的输入位与所使用的输出分别相连,而没有同任何输入相连的则输出连接0。 (2) 对于循环右移功能，右移对角线同互补的左移对角线一起激活。例如，在4位矩阵中使用‘右1’和‘左3’对角线来实现右循环1位。 (3) 对于未连接的输出位，移位时使用符号扩展或是0填充，具体由相应的指令控制。使用另外的逻辑进行移位总量译码和符号判别。
第 五 章 5.34 在一个采用组相联映象方式的Cache 存储系统中，主存由B 0～B 7共8块组成，Cache 有2组，每组2块，每块大小为16B 。在一个程序执行过程中，访存的主存块地址流为：B 6，B 2，B 4，B 1，B 4，B 6，B 3，B 0，B 4，B 5，B 7，B 3。 (1)写出主存地址的格式，并标出各字段的长度。 (2)写出Cache 地址的格式，并标出各字段的长度。 (3)指出主存与Cache 之间各个块的映象关系。 (4)若Cache 的4个块号为C 0、C 1、C 2和C 3，列出程序执行过程中的Cache 块地址流。 (5)若采用FIFO 替换算法，计算Cache 的块命中率。 (6)若采用LRU 替换算法，计算Cache 的块命中率。 (7)若改为全相联映象方式，再做(5)和(6)。 (8)若在程序执行过程中，每从主存装入一块到Cache ，平均要对这个块访问16次，计算在这种情况下的Cache 命中率。 解：（1）（2）采用组相联映象时，主存和Cache 地址的格式分别为： 主存按Cache 的大小分区，现主存有8个块，Cache 有2×2=4个块，则主存分为8/4=2 个区，区号E 的长度为1位。又每区有2个组，则组号G 、g 的长度都为1位。而每组有2个块，则块号B 、b 的长度又都为1位。每块大小为16个存储字，故块内地址W 、w 的长度都为4位。 （3）根据组相联映象的规则，主存块0～7与Cache 块0～3之间的映象关系为：主存块0、1、4、5与Cache 块0、1之间全相联，主存块2、3、6、7与Cache 块2、3之间全相联。 （4）根据组相联映象的规则，该主存块地址流相应的一种Cache 块地址流如下表所示（组内替换算法为FIFO ）。 时间： 1 2 3 4 5 6 7 8 9 10 11 12 主存块地址流： B 6 B 2 B 4 B 1 B 4 B 6 B 3 B 0 B 4 B 5 B 7 B 3 Cache 块地址流： C 2 C 3 C 0 C 1 C 0 C 2 C 2 C 0 C 0 C 0 C 3 C 2 （5）组内替换算法采用FIFO 时，Cache 块0～3的使用过程如下表所示。 时间： 1 2 3 4 5 6 7 8 9 10 11 12 主存块地址流： B 6 B 2 B 4 B 1 B 4 B 6 B 3 B 0 B 4 B 5 B 7 B 3 Cache 块0 Cache 块1 Cache 块2 Cache 块3 命中 命中 命中 可见命中三次，Cache 块命中率为H i = 3/12 = 0.25。 （6）组内替换算法采用LRU 时，Cache 块0～3的使用过程如下表所示。
计算机系统结构作业参考答案 一、 1、试述现代计算机系统的多级层次结构。 计算机系统具有层次性，它由多级层次结构组成。从功能上计算机系统可分为五个层次级别：第一级是设计级。这是一个硬件级，它由机器硬件直接执行。 第二级是一般机器级，也称为机器语言级。它由微程序解释系统.这一级是硬件级。 第三级是操作系统级，它由操作系统程序实现。这些操作系统由机器指令和广义指令组成，这些广义指令是操作系统定义和解释的软件指令。这一级也称混合级。 第四级是汇编语言级。它给程序人员提供一种符号形式的语言，以减少程序编写的复杂性。这一级由汇编程序支持执行。 第五级是高级语言级。这是面向用户为编写应用程序而设置的。这一级由各种高级语言支持。 2、试述RISC设计的基本原则和采用的技术。 答：一般原则： (1)确定指令系统时，只选择使用频度很高的指令及少量有效支持操作系统，高级语言及其它功能 的指令，大大减少指令条数，一般使之不超过100条； (2)减少寻址方式种类，一般不超过两种； (3)让所有指令在一个机器周期内完成； (4)扩大通用寄存器个数，一般不少于32个，尽量减少访存次数； (5)大多数指令用硬联实现，少数用微程序实现； (6)优化编译程序，简单有效地支持高级语言实现。
基本技术： (1)按RISC一般原则设计，即确定指令系统时，选最常用基本指令，附以少数对操作系统等支持最有用的指令，使指令精简。编码规整，寻址方式种类减少到1、2种。 (2)逻辑实现用硬联和微程序相结合。即大多数简单指令用硬联方式实现，功能复杂的指令用微程序实现。 (3)用重叠寄存器窗口。即：为了减少访存，减化寻址方式和指令格式，简有效地支持高级语言中的过程调用，在RISC机器中设有大量寄存嚣，井让各过程的寄存器窗口部分重叠。 (4)用流水和延迟转移实现指令，即可让本条指令执行与下条指令预取在时间上重叠。另外，将转移指令与其前面的一条指令对换位置，让成功转移总是在紧跟的指令执行之后发生，使预取指令不作废，节省一个机器周期。 (5)优化设计编译系统。即尽力优化寄存器分配，减少访存次数。不仅要利用常规手段优化编译，还可调整指令执行顺序，以尽量减少机器周期等。 3、试述全相联映像与直接映像的含义及区别 （1）全相连映像 主存中任何一个块均可以映像装入到Cache中的任何一个块的位置上。主存地址分为块号和块内地址两部分，Cache地址也分为块号和块内地址。Cache的块内地址部分直接取自主存地址的块内地址段。主存块号和Cache块号不相同，Cache块号根据主存块号从块表中查找。Cache保存的各数据块互不相关，Cache必须对每个块和块自身的地址加以存储。当请求数据时，Cache控制器要把请求地址同所有的地址加以比较，进行确认。 （2）直接映像 把主存分成若干区，每区与Cache大小相同。区内分块，主存每个区中块的大小和Cache 中块的大小相等，主存中每个区包含的块的个数与Cache中块的个数相等。任意一个主存块只能映像到Cache中唯一指定的块中，即相同块号的位置。主存地址分为三部分：区号、块号和块内地址，Cache地址分为：块号和块内地址。直接映像方式下，数据块只能映像到Cache中唯一指定的位置，故不存在替换算法的问题。它不同于全相连Cache，地址仅需比较一次。 （3）区别： 全相连映像比较灵活，块冲突率低，只有在Cache中的块全部装满后才会出现冲突，Cache 利用率高。但地址变换机构复杂，地址变换速度慢，成本高。 直接映像的地址变换简单、速度快，可直接由主存地址提取出Cache地址。但不灵活，块冲突率较高，Cache空间得不到充分利用。 4. 画出冯?诺依曼机的结构组成？
计算机组成与系统结构 1.冯·诺依曼计算机设计思想：依据存储程序，执行程序并实现控制。 2.早期计算机由运算器、控制器、存储器、输入设备和输出设备五大部分组成。 3.软件系统爆过两大部分：系统软件和应用软件。 4.计算机的层次结构分为：微程序或逻辑硬件、机器语言、操作系统、汇编语言、高级语言、应用语言。 5.计算机系统结构、组成与实现之间的区别与联系： ①计算机结构：也称为计算机体系结构，是一个系统在其所处环境中最高层次的概念；是对计算机系统中各机器级之间界面的划分和定义，以及对各级界面上、下的功能进行分配。 ②计算机组成：也常译为计算机组织或成为计算机原理、计算机组成原理。在计算机系统结构确定了分配给硬件子系统的功能及其概念之后，计算机组成的任务是研究硬件子系统各部分的内部结构和相互联系，以实现机器指令级的各级功能和特性。 ③计算机实现：指的是计算机组成的物理实现，主要研究个部件的物理结构，机器的制造技术和工艺等，包括处理机、主存等部件的物理结构，器件的集成度、速度和信号。器件、模块、插件、底板的划分与连接，专用器件的设计，电源、冷却、装配等技术。 6.Flynn分类法：按照计算机在执行程序时信息流的特征分为单指令单数据流计算机(SISD)、单指令多数据流计算机(SIMD)、多指令单数据流计算机(MISD)、多
指令多数据流计算机(MIMD). 7.加速比Sp=1/{(1-Fe)+Fe/Re},Fe为可改进比例，Re为部件加速比。 8.在计算机中有两种信息在流动，一种是控制流，即控制命令，由控制器产生并流向各个部件；另一种是数据流，它在计算机中被加工处理。 9.摩尔定律得以延续的理由：集成电路芯片的集成度每18个月翻一番。 10.冯·诺依曼计算机的执行过程：将要处理的问题用指令编程成程序，并将程序存放在存储器中，在控制器的控制下，从存储器中逐条取出指令并执行，通过执行程序最终解决计算机所要处理的问题。 11.数据编码的好处：用更少的数据表示更多的信息。 12.定点数：若约定小数点的位置固定不变，则成为定点数。定点数分为两种：定点整数(纯整数，小数点在最低有效数值位之后)和定点小数(纯小数，小数点最高有效数值位之前)。 13.浮点数：基数为2的数F的浮点表示为：F=M*2^E.其中M称为尾数，E称为阶码。尾数为带符号的纯小数，阶码为带符号的纯整数。 14.补码：非负数整数的补码为其原码，负数整数的补码在原码基础上取反加1. 15.n位补码表示的整数数值范围为-2^(n-1)~+(2^(n-1)-1)，n位补码表示的小数数职的范围为-1~+(1-2^(-n+1))。 16.补码的特点： ①0的表示是唯一的。②变形码。③求补运算。 ④简化加减法。⑤算术或逻辑左移。⑥算术右移。 17.反码：正整数反码与原码相同。负整数反码即原码取反。 18.汉字编码分为三类：汉字输入编码、国际码和汉字内码以及汉字字模码。
第一章作业 简答题 1、简述什么是计算机系统结构。 2、答：计算机系统结构是程序员所看到的计算机属性，即概念性结构与功能性结构。 3、 4、计算机系统的层次从下到上包括哪些？ 5、答：计算机系统的层次从上到下包括微程序机器级、机器语言、操作系统虚拟机、汇编 语言虚拟机、高级语言虚拟机、应用语言虚拟机。 6、 7、Flynn分类法是以什么对计算机系统进行分类分成哪几类？ 8、答：Flynn分类法是以指令流和数据流的多倍性对计算机系统进行分类。Flynn分类法 把计算机系统的结构分为以下4类：单指令流单数据流、单指令多数据流、多指令流单数据流、多指令流多数据流。 9、 10、简述Amdahl定律及加速比计算公式。 答：Amdahl定律指出加快某部件执行速度所能获取得系统性加速比，受限于该部件的执行时间占系统中总执行时间的百分比。 加速比计算公式=系统性能（改进后）/系统性能（改进前）=总执行时间（改进前）/总执行时间（改进后） 计算题 5、如果某一些计算任务用向量方式求解比用标量方式求解快20倍。为达到加速比2，可用向量方式求解所花费时间占总的时间的百分比为多少 解：由题可知，系统加速比=2，部件加速比=20，通过向量方式求解可改进比例未知，可设为X。 根据Amdahl定律可知 系统加速比=1/[(1-X)+X/20]=2 求解得X=10/19 由此可得，可用向量方式求解所花费时间占总的时间的百分比魏53% 第二章作业 1、简述指令集结构设计的基本原则。 完整性、规整性、高效性和兼容性 2、简述RISC结构的设计原则。 1）选取使用频率最高的指令，并补充一些最有用的指令； 2）每条指令的功能应尽可能简单，并在一个机器周期内完成； 3）所有指令长度均相同； 4）只有Load和Store操作指令才访问存储器，其它指令操作均在寄存器之间进行； 5）以简单有效的方式支持高级语言。 3
C1: 以下哪些设备不属于冯?诺伊曼体系结构计算机的五大部件？寄存器, 缓冲器 适配器的作用是保证_____用计算机系统特性所要求的形式发送或接收信息。正确答案是：I/O设备 1966年，Flynn从计算机体系结构的并行性能出发，按照_____的不同组织方式，把计算机系统的结构分为SISD、SIMD、MISD和MIMD四类。指令流, 数据流 具有相同_____的计算机，可以采用不同的_____ 。：计算机体系结构，计算机组成 冯?诺伊曼型计算机的设计思想是_____。正确答案是：存储程序并按地址顺序执行 1958年开始出现的第二代计算机，使用_____作为电子器件。晶体管 在计算机系统的层次结构中，_____采用符号语言。高级语言级, 汇编语言级 世界上第一台通用电子数字计算机ENIAC使用_____作为电子器件电子管 在计算机系统的层次结构中，属于硬件级的是_____。微程序设计级, 机器语言级 C2： 为了提高浮点数的表示精度，当尾数不为_____时，通过修改阶码并移动小数点，使尾数域的最高有效位为_____，这称为浮点数的规格化表示。0，1 在我国使用的计算机汉字操作平台中，_____字符集未收录繁体汉字。GB2312 在定点_____运算中，为了判断溢出是否发生，可采用双符号位检测法。不论溢出与否,其_____符号位始终指示正确的符号。小数，最高, 整数，最高 在定点二进制运算器中，减法运算一般通过_____来实现。补码运算的二进制加法器 在奇偶校验中，只有当数据中包含有_____个1时, 偶校验位=_____。偶数，0, 奇数，1 奇偶校验无法检测_____个错误，更无法识别错误信息的_____。偶数，位置, 偶数，内容在PC机中，若用扩展ASCII码、Unicode UCS-2和UCS-4方法表示一个字符，则三者之间的差异为：扩展ASCII码用_____位表示，Unicode UCS-2用_____位表示，Unicode UCS-4用_____位表示。8，16，32 C3： 相联存储器是以______来访问存储器的。关键字, 内容 Cache由高速的______组成。SRAM Cache存储器在产生替换时，可以采用以下替换算法：______。LFU算法, LRU算法, 随机替换 Cache的功能由______实现，因而对程序员是透明的。硬件 MOS半导体存储器中，______的外围电路简单，速度______，但其使用的器件多，集成度不高。SRAM，快 EPROM是指______。光擦可编程只读存储器 虚拟地址空间的大小实际上受到______容量的限制。辅助存储器 相联存储器是以______来访问存储器的。关键字, 内容 从CPU来看，增加Cache的目的，就是在性能上使______的平均读出时间尽可能接近Cache 的读出时间。主存, 内存 虚拟地址由______生成。编译程序 MOS半导体存储器中，______可大幅度提高集成度，但由于______操作，外围电路复杂，速度慢。DRAM，刷新 虚拟存储器可看作是一个容量非常大的______存储器，有了它，用户无需考虑所编程序在
一、选择题（50分，每题2分，正确答案可能不只一个，可单选或复选） 1.（CPU周期、机器周期）是内存读取一条指令字的最短时间。 2.（多线程、多核）技术体现了计算机并行处理中的空间并行。 3.（冯诺伊曼、存储程序）体系结构的计算机把程序及其操作数据一同存储在存储器里。 4.（计算机体系结构）是机器语言程序员所看到的传统机器级所具有的属性，其实质是确定计算机系统中软硬件的界面。 5.（控制器）的基本任务是按照程序所排的指令序列，从存储器取出指令操作码到控制器中，对指令操作码译码分析，执行指令操作。 6.（流水线）技术体现了计算机并行处理中的时间并行。 7.（数据流）是执行周期中从内存流向运算器的信息流。 8.（指令周期）是取出并执行一条指令的时间。 年开始出现的第二代计算机，使用（晶体管）作为电子器件。 年代中期开始出现的第三代计算机，使用（小规模集成电路、中规模集成电路）作为电子器件。 年代开始出现的第四代计算机，使用（大规模集成电路、超大规模集成电路）作为电子器件。 存储器在产生替换时，可以采用以下替换算法：（LFU算法、LRU算法、随机替换）。 的功能由（硬件）实现，因而对程序员是透明的。 是介于CPU和（主存、内存）之间的小容量存储器，能高速地向CPU提供指令和数据，从而加快程序的执行速度。 由高速的（SRAM）组成。 的基本功能包括（程序控制、操作控制、时间控制、数据加工）。的控制方式通常分为：（同步控制方式、异步控制方式、联合控制方式）反映了时序信号的定时方式。 的联合控制方式的设计思想是：（在功能部件内部采用同步控制方式、在功能部件之间采用异步控制方式、在硬件实现允许的情况下，尽可能多地采用异步控制方式）。 的同步控制方式有时又称为（固定时序控制方式、无应答控制方式）。 的异步控制方式有时又称为（可变时序控制方式、应答控制方式）。
第五章练习 1、描述计算机系统流水线的性能指标有哪些？其定义和定量表达式是什么？ 指标主要有吞吐率、加速比、效率。 (1)吞吐率：在单位时间内流水线所完成的任务数量或输出的结果数量。 基本公式：TP=n/Tk，其中，n是任务数，Tk是处理完成n个任务所用的时间。 各个功能段执行时间均相等,输入连续n个任务的一条k段线性流水线的实际吞吐率为：TP=n/[(k+n-1) ?t] (2)加速比：完成一批任务，不使用流水线所用的时间与使用流水线所用的时间之比。 基本公式：S=T0/Tk，其中，T0为不使用流水线所用的时间，Tk为使用流水 线的执行时间。 各个功能段执行时间均相等的一条K段流水线完成n个连续任务时的实际加速比为：s=k*n*?t/[(k+n-1) ?t]=k*n/( k+n-1). (3)效率：指流水线的设备利用率。 在时空图上，流水线的效率定义为n个任务占用的时空区与k个功能段总的时空区之比。即：E=T0/(k*Tk) 各个功能段执行时间均相等,输入连续n个任务的一条k段线性流水线的效率为：E=n/(k+n-1) 2、假设某个流水线由4个功能部件组成，每个功能部件的执行时间都为?t。当 连续输入10个数据后，停顿5?t，又连续输入10个数据，如此重复。 画出时空图，计算流水线的实际吞吐率，加速比和效率。 总时间：Tk=[（4+10-1）+2] *?t*n =15n*?t 实际吞吐率:TP=N/Tk=10n/(15n*?t)=2/(3?t) 不使用流水线所用的时间为T0=4*N*?t =40n*?t 加速比：S=T0/Tk=2.67 效率：E=T0/(k*Tk)=0.67
吉大14秋学期《计算机系统结构》在线作业二 单选题判断题 一、单选题（共15 道试题，共60 分。） 1. 关于非专用总线三种控制方式中，下列叙述错误的是（）。 A. 集中式定时查询，所有部件共用同一条“总线忙”线 B. 集中式定时查询，所有部件都用同一条“总线请求”线 C. 集中式独立请求，所有部件都用同一条“总线请求”线 D. 集中式串行链接，所有部件都用同一条“总线请求”线 -----------------选择：C 2. 汇编语言源程序变换成机器语言目标程序是经( ) 来实现的。 A. 编译程序解释 B. 汇编程序解释 C. 编译程序翻译 D. 汇编程序翻译 -----------------选择：D 3. 计算机使用的语言是( )。 A. 专属软件范畴，与计算机体系结构无关 B. 分属于计算机系统各个层次 C. 属于用以建立一个用户的应用环境 D. 属于符号化的机器指令 -----------------选择：B 4. 多端口存储器适合于连接（）。 A. 紧耦合多处理机 B. 松耦合多处理机 C. 机数很多的处理机 D. 机数可变的多处理机 -----------------选择：A 5. 在系统结构设计中，提高软件功能实现的比例会( )。 A. 提高解题速度 B. 减少需要的存贮容量 C. 提高系统的灵活性 D. 提高系统的性能价格比 -----------------选择：C 6. 用户高级语言源程序中出现的读写(I/O) 语句，到读写操作全部完成，需要通过( )共同完成。 A. 编译系统和操作系统 B. I/O 总线、设备控制器和设备 C. 操作系统和I/O 设备硬件 D. 编译系统、操作系统软件和I/O 总线，设备控制器、设备硬件等 -----------------选择：D
第 1 章习题答案 5．若有两个基准测试程序P1和P2在机器M1和M2上运行，假定M1和M2的价格分别是5000元和8000 请回答下列问题： （1）对于P1，哪台机器的速度快？快多少？对于P2呢？ （2）在M1上执行P1和P2的速度分别是多少MIPS？在M2上的执行速度又各是多少？从执行速度来看，对于P2，哪台机器的速度快？快多少？ （3）假定M1和M2的时钟频率各是800MHz和1.2GHz，则在M1和M2上执行P1时的平均时钟周期数CPI各是多少？ （4）如果某个用户需要大量使用程序P1，并且该用户主要关心系统的响应时间而不是吞吐率，那么，该用户需要大批购进机器时，应该选择M1还是M2？为什么？（提示：从性价比上考虑）（5）如果另一个用户也需要购进大批机器，但该用户使用P1和P2一样多，主要关心的也是响应时间，那么，应该选择M1还是M2？为什么？ 参考答案： （1）对于P1，M2比M1快一倍；对于P2，M1比M2快一倍。 （2）对于M1，P1的速度为：200M/10=20MIPS；P2为300k/0.003=100MIPS。 对于M2，P1的速度为：150M/5=30MIPS；P2为420k/0.006=70MIPS。 从执行速度来看，对于P2，因为100/70=1.43倍，所以M1比M2快0.43倍。 （3）在M1上执行P1时的平均时钟周期数CPI为：10×800M/(200×106)=40。 在M2上执行P1时的平均时钟周期数CPI为：5×1.2G/(150×106)=40。 （4）考虑运行P1时M1和M2的性价比，因为该用户主要关心系统的响应时间，所以性价比中的性能应考虑执行时间，其性能为执行时间的倒数。故性价比R为： R=1/(执行时间×价格) R越大说明性价比越高，也即，“执行时间×价格”的值越小，则性价比越高。 因为10×5000 > 5×8000，所以，M2的性价比高。应选择M2。 （5）P1和P2需要同等考虑，性能有多种方式：执行时间总和、算术平均、几何平均。 若用算术平均方式，则：因为(10+0.003)/2×5000 > (5+0.006)/2×8000，所以M2的性价比高，应选择M2。 若用几何平均方式，则：因为sqrt(10×0.003) ×5000 < sqrt(5×0.006) ×8000， 所以M1的性价比高，应选择M1。 6．若机器M1和M2具有相同的指令集，其时钟频率分别为1GHz和1.5GHz。在指令集中有五种不同类型的指令A~E。下表给出了在M1和M2上每类指令的平均时钟周期数CPI。
简述流水线技术的特点。（1） 流水线把一个处理过程分解为若干个子过程，每个子过程由一个专门的功能部件来实现。因此，流水线实际上是把一个大的处理功能部件分解为多个独立的功能部件，并依靠它们的并行工作来提高吞吐率。（2） 流水线中各段的时间应尽可能相等，否则将引起流水线堵塞和断流。（3） 流水线每一个功能部件的前面都要有一个缓冲寄存器，称为流水寄存器。（4） 流水技术适合于大量重复的时序过程，只有在输入端不断地提供任务，才能充分发挥流水线的效率。（5） 流水线需要有通过时间和排空时间。在这两个时间段中，流水线都不是满负荷工作。 解决流水线瓶颈问题有哪两种常用方法？答：细分瓶颈段与重复设置瓶颈段 有一条指令流水线如下所示： （1 （? ? TP = 有一个流水线由4段组成，其中每当流过第三段时，总要在该段循环一次，然后才能流到第4段。如果每段经过一次所需的时间都是△t ，问： （1）当在流水线的输入端连续地每△t 时间输入一个任务时，该流水线会发生什么情况？ （2）此流水线的最大吞吐率为多少？如果每2△t 输入一个任务，连续处理10个任务时，其实际吞吐率和效率是多少？ （3）当每段时间不变时，如何提高流水线的吞吐率？人连续处理10个任务时，其吞吐率提高多少？ 解：（1）会发生流水线阻塞情况。 （2）
（3）重复设置部件 吞吐率提高倍数＝ t t ??2310 75 有一条动态多功能流水线由5段组成，加法用1、3、4、5段，乘法用1、2、5段，第2段的时间为2△t ，其余各段的时间均为△t ，而且流水线的输出可以直接返回输入端或暂存于相应的流水线寄存器中。现在该流水线上计算 ∏=+4 1 )(i i i B A ，画出时空图，并计算其吞吐率、加速比和效率。 4＋B 4；再计算(A 由图可见，它在18个△t 时间中，给出了7个结果。所以吞吐率为： 如果不用流水线，由于一次求积需3△t ，一次求和需5△t ，则产生上述7个结果共需（4×5+3×3）△t =29△t 。所以加速比为： 该流水线的效率可由阴影区的面积和5个段总时空区的面积的比值求得： △t,需经9△t 才能完成一个任务,其预约表如下所示。 （1）画出流水线任务调度的状态转移图。 时间 入 A 1 B 1 A 2 B 2 A 3 B 3 A 4 B 4 A B C D A × B C ×D
第一章计算机系统结构的基本概念 历年真题精选 1. 下列对系统程序员不透明的是（）。 A. 乘法器 B. 先行进位链 C. 指令缓冲器 D. 条件码寄存器2．“从中间开始”设计的“中间”目前多数是在（ D ）。 A. 微程序机器级与汇编语言机器级之间 B. 操作系统机器级与汇编语言机器级之间 C. 传统机器语言机器级与微程序机器级之间 D. 传统机器语言机器级与操作系统机器级之间 3. 开发计算机系统结构并行性的主要技术途径有时间重叠、（资源重复）和（资源 共享）。 4. 计算机系统弗林分类法，把计算机系统分成单指令流单数据流（SISD）、单指令流多数 据流（SIMD）、（多指令流单数据流（MISD））和（多指令流多数据流（MIMD））四大类。 5. 设计指令系统时，以乘法运算为例，简述系统结构设计、计算机组成设计、计算机实现 各应考虑的问题。（P4） 6. 实现软件移植的途径有哪些？各受什么限制？（P14） 同步强化练习 一．单项选择题。 1. 实现汇编语言源程序变换成机器语言目标程序是由（ C ）。 A. 编译程序翻译 B. 编译程序解释 C. 汇编程序翻译 D. 汇编程序解释
2. 系列机软件应做到（ B ） A. 向前兼容，并向下兼容 B. 向后兼容，力争向上兼容 C. 向前兼容，并向上兼容 D. 向后兼容，力争向下兼容 3. 在计算机系统多级层次结构中，机器级由低到高，相对顺序正确的应当是（ B ）。 A. 传统机器语言、汇编语言、操作系统 B. 微程序、传统机器语言、高级语言 C. 高级语言、汇编语言、传统机器语言 D. 传统机器语言、应用语言、高级语言 4. 可以直接执行微指令的是（ C ）。 A. 编译程序 B. 微程序 C. 硬件 D. 汇编程序 5. 计算机系统结构不包括（ A ）。 A. 主存速度 B. 数据表示 C. 机器工作状态 D. 信息保护 6. 对计算机系统结构透明的是（）。 A. 是否使用通道型I/0处理机 B. 虚拟存储器 C. 字符行运算指令 D. VLSI技术 7. 在主存设计上，属计算机系统结构考虑的应是（ C ）。 A. 频宽的确定 B. 多体交叉还是单体 C. 容量和编址单位 D. 用MOS还是TTL 8. 计算机组成设计不考虑（ B ）。 A. 缓冲技术 B. 功能部件的集成度 C. 专用部件设置 D. 控制机构的组成 9. 下列说法中不正确的是（ D ） A. 硬件的生产费用比软件的生产费用高 B.软件设计费用比软件重复生产费用高 C. 硬件功能只需实现一次而软件功能可能要多次重复实现 D. 硬件实际费用比软件设计费用低
考试科目名称 计算机组织与系统结构 （A-1卷）2007——2008学年第 2 学期 教师 袁春风/窦万春考试方式：闭卷系（专业） 计算机科学与技术年级 2006班级 学号 姓名 成绩 题号一二三四五六 分数 一、填空题（本大题共15小题，每空1分，共20分） 得分 1. 二进制指令代码的符号化表示被称为汇编语言源程序。必须通过相应的翻译程序把它转 换为机器语言程序才能被计算机执行。 2. 通常用一个寄存器来存放当前执行指令的地址，MIPS结构中将该寄存器简写为PC。由于历史的原 因，PC寄存器通常被称为程序计数器（或Program Counter）。 3. 在MIPS中，分支指令的转移目标地址是由分支指令的下条指令地址加上一个位移量决定的。通常 把这种方式称为(PC)相对寻址方式。 4. 假定寄存器$s1中存放二进制信息为0000 0000 0000 0000 0000 0000 1101 1000，则在屏幕上用 16进制显示为0x 0000 00D8。若该信息是一个无符号整数，则表示的值为 216。 5. 过程调用时，涉及到调用过程和被调用过程之间的数据交换和程序切换，所以要有相应的存储空间 来存放调用参数、返回数据和返回地址等信息。这种用于过程调用的存储空间被称为堆栈Stack （或栈帧Stack Frame）。 6. 衡量CPU性能好坏的一个重要指标是CPU执行时间。它与程序包含的指令条数和每条指令的平均 时钟数以及时钟周期有关。通常用英文缩写CPI 来表示每条指令的平均时钟数。有时也用基准程序来测试处理器的性能，“基准程序”对应的英文单词是Benchmark。 7. 进行基本加/减等算术运算和与/或/非等逻辑运算的部件被称为算术逻辑部件。用英文缩写表示为 ALU。 8. 由于Cache数据是主存数据的副本，所以Cache和主存之间存在一致性问题，可以采用两种不同的 写策略来解决。这两种写策略是Write Back(或写回法/一次性写)和Write Through（或写通过法）。 9. 在流水线中，如果多条指令同时需要用到同一个功能部件，就发生了流水线冒险，会引起流水线的 阻塞。通常把这种流水线冒险称为结构（或资源冲突）冒险。
学试卷 院（系、部） 专业 班级 姓名 学号 …… .… … … … … …… … … … … .密… … … … … … … … … …… … … … … 封 … … … … …… . . …… … … … ……. . 线… … … … … … … … … … … … … … . . 计算机组成与系统结构考试试卷 一． 填空题 (填空每空1分，共10分；选择填空每空2分，共20分) 1．计算机系统中的存贮器系统是指___D ___。 A RAM 存贮器 B ROM 存贮器 C 主存贮器 D cache 、主存贮器和外存贮器 2．某机字长32位，其中1位符号位，31位表示尾数。若用定点小数表示，则最大正小数为___B ___。 A +（1 – 2-32） B +（1 – 2-31） C 2-32 D 2-31 3．算术 / 逻辑运算单元74181ALU 可完成___C ___。 A 16种算术运算功能 B 16种逻辑运算功能 C 16种算术运算功能和16种逻辑运算功能 D 4位乘法运算和除法运算功能 4．存储单元是指___B ___。 A 存放一个二进制信息位的存贮元 B 存放一个机器字的所有存贮元集合 C 存放一个字节的所有存贮元集合 D 存放两个字节的所有存贮元集合； 5．相联存贮器是按___C ___进行寻址的存贮器。 A 地址方式 B 堆栈方式 C 内容指定方式 D 地址方式与堆栈方式 6．变址寻址方式中，操作数的有效地址等于___C ___。 A 基值寄存器内容加上形式地址（位移量） B 堆栈指示器内容加上形式地址（位移量） C 变址寄存器内容加上形式地址（位移量） D 程序记数器内容加上形式地址（位移量） 7．以下叙述中正确描述的句子是：___D ___。 A 同一个CPU 周期中，可以并行执行的微操作叫相容性微操作 B 同一个CPU 周期中，不可以并行执行的微操作叫相容性微操作 C 同一个CPU 周期中，可以并行执行的微操作叫相斥性微操作 D 同一个CPU 周期中，不可以并行执行的微操作叫相斥性微操作 8．计算机使用总线结构的主要优点是便于实现积木化，同时___C ___。 A 减少了信息传输量 B 提高了信息传输的速度 C 减少了信息传输线的条数
问答题（共4道题） 1．什么是存储系统？ 答：存储系统是指计算机中由存放程序和数据的各种存储设备、控制部件及管理信息调度的设备（硬件）和算法（软件）所组成的系统。计算机的主存储器不能同时满足存取速度快、存储容量大和成本低的要求，在计算机中必须有速度由慢到快、容量由大到小的多级层次存储器，以最优的控制调度算法和合理的成本，构成具有性能可接受的存储系统。 2．什么是高速缓冲存储器 答：指存取速度比一般随机存取记忆体（RAM）来得快的一种RAM。 一般而言它不像系统主记忆体那样使用DRAM技术，而使用昂贵但较快速的SRAM技术，也有快取记忆体的名称。 高速缓冲存储器是存在于主存与CPU之间的一级存储器，由静态存储芯片(SRAM)组成，容量比较小但速度比主存高得多，接近于CPU的速度。 在计算机存储系统的层次结构中，是介于中央处理器和主存储器之间的高速小容量存储器。它和主存储器一起构成一级的存储器。高速缓冲存储器和主存储器之间信息的调度和传送是由硬件自动进行的。 3．假设一台模型计算机共有10种不同的操作码，如果采用固定长操作码需要4 位。已知各种操作码在程序中出现的概率如下表所示，计算采用Huffman编码 法的操作码平均长度，并计算固定长操作码和Huffman操作码的信息冗余量 （假设最短平均长度H＝3.1位）。 答：构造Huffman树如下：
Huffman 编码的平均码长为： ∑=10 1 i i i l p =0.17*2+（0.15+0.15+0.13+0.12）*3+（0.09+0.08+0.07）*4+（0.03+0.01）*5=3.15 冗余量=（3.15-3.10）/3.15=1.59% 固定码长=log210=4 冗余量=（4-3.10）/4=22.5% 4.若某机要求有：三地址指令4条，单地址指令192条，零地址指令16条。设指令字长为12位，每个地址码长3位。问能否以扩展操作码为其编码？ 答：三种指令字格式如下：
1:__计算机体系结构__是机器语言程序员所看到的传统机器级所具有的属性，其实质是确定计算机系统中软硬件的界面。 2:虚拟存储器可看作是一个容量非常大的___逻辑___存储器，有了它，用户无需考虑所编程序在__主存__中是否放得下或放在什么位置等问题。 3:指令的跳跃寻址方式，是指下一条指令的地址由本条指令直接给出，因此，_程序计数器_的内容必须相应改变，以便及时跟踪新的指令地址。 4:指令格式中的地址码字段，通常用来指定参与操作的___操作数___或其地址。 5:在定点__小数、整数___运算中，为了判断溢出是否发生，可采用双符号位检测法。不论溢出与否,其__最高__符号位始终指示正确的符号。 6:1966年，M.J.Flynn从计算机体系结构的并行性能出发，按照__指令流, 数据流__的不同组织方式，把计算机系统的结构分为SISD、SIMD、MISD和MIMD四类。 7:具有相同___计算机体系结构__的计算机，可以采用不同的__计算机组成___。 8:MOS半导体存储器中，__SRAM _的外围电路简单，速度___快___，但其使用的器件多，集成度不高。 9:Cache的功能由___硬件___实现，因而对程序员是透明的。 10:冯?诺伊曼型计算机的设计思想是__存储程序并按地址顺序执行___。 11:到目前为止，使用最为广泛的计算机形态是__嵌入式计算机___。 12:从CPU来看，增加Cache的目的，就是在性能上使__主存, 内存__的平均读出时间尽可能接近Cache的读出时间。 13:在主存与Cache间建立地址映射，有几种不同的地址映射方式，它们是_全相联映射方式, 直接映射方式, 组相联映射方式_。 14:部分在计算机系统的层次结构中，属于硬件级的是__微程序设计级, 机器语言级_。 15:在计算机系统的层次结构中，属于软件级的是_高级语言级, 汇编语言级_。 16:在计算机系统的层次结构中，___微程序设计级, 操作系统级, 机器语言级__采用二进制数语言。 17:一种__计算机组成___可以采用多种不同的__计算机实现___。 18:世界上第一台通用电子数字计算机ENIAC使用_电子管_作为电子器件。 19:MOS半导体存储器中，__ DRAM __可大幅度提高集成度，但由于__刷新__操作，外围电路复杂，速度慢。 20:指令格式就是___指令字__用二进制代码表示的结构形式。 1:当CPU和主存进行信息交换，即CPU___向主存存入数据, 从主存读出数据, 从主存读出指令___时，都要使用地址寄存器和数据寄存器。 2:取出和执行任何一条指令所需的最短时间为_2_个CPU周期。 3:1997年，Intel在其Pentium MMX CPU中集成了MMX技术，使用了8个___64___位宽的MMX寄存器。 4:当代总线是一些标准总线，追求与___技术, 结构, CPU, 厂家___无关的开发标准。 5:在CPU中，运算器通常由___算术逻辑单元, 累加寄存器, 数据寄存器, 状态条件寄存器___组成。 6:在对流水CPU基本概念的描述中，正确的是__流水CPU是一种非常经济而实用的时间并行技术____。 7:相对于硬连线控制器，微程序控制器的优点在于__结构比较规整, 复杂性和非标准化程度较低, 增加或修改指令较为容易____。 8:在CPU中，数据寄存器用来暂时存放__由主存读出的一条指令, 由主存读出的一个数据字, 向主存存入的一条指令, 向主存存入的一个数据字____。 9:以下句子中，正确的是__各条指令的取指阶段所用的CPU周期是完全相同的。由于各条指令的功能不同，指令的执行阶段所用的CPU周期是各不相同的____。 10:在CPU中，程序计数器用来保存___下一条指令的地址___。 11:在对RISC机器基本概念的描述中，正确的是___ RISC机器一定是流水CPU ___。 12:在一个计算机系统中，算术流水线是指运算操作步骤的并行，是__部件___级流水线。 13:流水CPU通常由_指令部件, 指令队列, 执行部件_等几个部分组成，这几个功能部件可以组成一个多级流水线。14:奔腾CPU的大多数简单指令用硬连线控制实现，在1个时钟周期内执行完毕。而对于用微程序实现的指令，也在__2, 3__个时钟周期内执行完毕。 15:第一台RISC计算机于___1981__年在美国加州大学伯克利分校问世。
