铝板吊顶施工技术质量交底

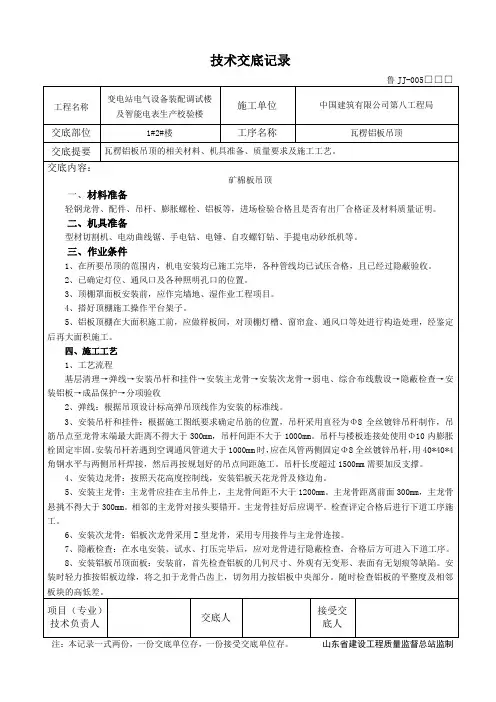

技术交底记录

鲁JJ-005□□□

工程名称 变电站电气设备装配调试楼及智能电表生产校验楼 施工单位 中国建筑有限公司第八工程局

交底部位 1#2#楼 工序名称 瓦楞铝板吊顶

交底提要 瓦楞铝板吊顶的相关材料、机具准备、质量要求及施工工艺。

交底内容：

矿棉板吊顶

一、材料准备

轻钢龙骨、配件、吊杆、膨胀螺栓、铝板等，进场检验合格且是否有出厂合格证及材料质量证明。

二、机具准备

型材切割机、电动曲线锯、手电钻、电锤、自攻螺钉钻、手提电动砂纸机等。

三、作业条件

1、在所要吊顶的范围内，机电安装均已施工完毕，各种管线均已试压合格，且已经过隐蔽验收。

2、已确定灯位、通风口及各种照明孔口的位置。

3、顶棚罩面板安装前，应作完墙地、湿作业工程项目。

4、搭好顶棚施工操作平台架子。

5、铝板顶棚在大面积施工前，应做样板间，对顶棚灯槽、窗帘盒、通风口等处进行构造处理，经鉴定后再大面积施工。

四、施工工艺

1、工艺流程

基层清理→弹线→安装吊杆和挂件→安装主龙骨→安装次龙骨→弱电、综合布线敷设→隐蔽检查→安装铝板→成品保护→分项验收

2、弹线：根据吊顶设计标高弹吊顶线作为安装的标准线。

3、安装吊杆和挂件：根据施工图纸要求确定吊筋的位置，吊杆采用直径为Φ8全丝镀锌吊杆制作，吊筋吊点至龙骨末端最大距离不得大于300mm，吊杆间距不大于1000mm。吊杆与楼板连接处使用Φ10内膨胀栓固定牢固。安装吊杆若遇到空调通风管道大于1000mm时，应在风管两侧固定Φ8全丝镀锌吊杆，用40*40*4角钢水平与两侧吊杆焊接，然后再按规划好的吊点间距施工。吊杆长度超过1500mm需要加反支撑。

4、安装边龙骨：按照天花高度控制线，安装铝板天花龙骨及修边角。

5、安装主龙骨：主龙骨应挂在主吊件上，主龙骨间距不大于1200mm。主龙骨距离前面300mm，主龙骨悬挑不得大于300mm。相邻的主龙骨对接头要错开。主龙骨挂好后应调平。检查评定合格后进行下道工序施工。

金属幕墙质量技术交底记录

编号：SZYY-02

日期：2010年3月22日

本记录一式三份，一份给交底人，一份给接受交底人，一份存档。

第一页 工程名称 广州大一山庄4栋单体建筑外围护装修施工工程 施工单位 深圳粤源装饰工程有限公司

交底提要： 铝板幕墙安装的施工准备、操作施工和技术要求，质量要求、成品保护。

交底内容：

一、 施工准备

1. 熟悉图纸了解设计意图的质量要求及细部做法，认真查看图纸并全部领会，对照图纸与现场有不相同或不理解施工图纸，可向项目部和设计人员提出问题或意见，核对图纸无误后再进行施工。

2. 按施工指定现场地整齐整理堆放各种材料，组织施工机械的架设，安装与测试。

3. 勘察施工现场并与监理、业主、土建方、项目部确定设计标高线，并对设计标高进行三方签字确认。校对三方确认标高线并引至各层做好标记。并与土建方、监理、业主确定防雷连接端点。

4. 铝板、型材定货加工：按照设计确定的型材及铝板样品进行定货加工，必须注意加工质量，严格按照设计图纸要求进行加工，加工误差保证在允许偏差范围内。

二、 质量关键步骤：

铝板板块分格放线必须准确，墙面洞口预留尺寸精准，防雷接地焊接搭线长度防锈处理符合设计及规范要求。立柱连接伸缩缝必须符合设计规范。铝板板块进场时需核对数量、规格、编号，并对安装的每块板块进行上墙前检查，避免铝板板块的划伤对质量的影响。

三、 施工工序流程

按工艺分为：现场测量放样放线→检查验线→检查预埋件（安装锚栓）→安装后置预埋件→检查验收埋件→安装立柱→立柱检查调整后连接→安装横梁连接→检查连接角码焊接质量及防锈处理→安装防雷、防火层→隐蔽检查办理工序验收→铝板板块安装→安装收边、收口→自检检查板块安装质量报项目部验收→填充泡沫条→打胶检查→安装装饰线条→打胶检查及清理，班组自检→项目部检查验收。

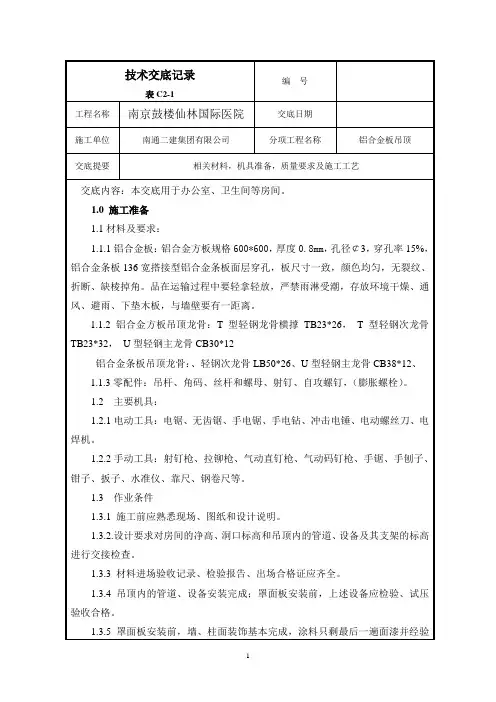

1 技术交底记录

表C2-1 编 号

工程名称 南京鼓楼仙林国际医院 交底日期

施工单位 南通二建集团有限公司 分项工程名称 铝合金板吊顶

交底提要 相关材料，机具准备，质量要求及施工工艺

交底内容：本交底用于办公室、卫生间等房间。

1.0 施工准备

1.1材料及要求：

1.1.1铝合金板：铝合金方板规格600*600，厚度0.8mm，孔径￠3，穿孔率15%，铝合金条板136宽搭接型铝合金条板面层穿孔，板尺寸一致，颜色均匀，无裂纹、折断、缺棱掉角。品在运输过程中要轻拿轻放，严禁雨淋受潮，存放环境干燥、通风、避雨、下垫木板，与墙壁要有一距离。

1.1.2铝合金方板吊顶龙骨：T型轻钢龙骨横撑TB23*26， T型轻钢次龙骨TB23*32， U型轻钢主龙骨CB30*12

铝合金条板吊顶龙骨：、轻钢次龙骨LB50*26、U型轻钢主龙骨CB38*12、

1.1.3零配件：吊杆、角码、丝杆和螺母、射钉、自攻螺钉，（膨胀螺栓）。

1.2 主要机具：

1.2.1电动工具：电锯、无齿锯、手电锯、手电钻、冲击电锤、电动螺丝刀、电焊机。

1.2.2手动工具：射钉枪、拉铆枪、气动直钉枪、气动码钉枪、手锯、手刨子、钳子、扳子、水准仪、靠尺、钢卷尺等。

1.3 作业条件

1.3.1 施工前应熟悉现场、图纸和设计说明。

1.3.2.设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检查。

1.3.3 材料进场验收记录、检验报告、出场合格证应齐全。

1.3.4 吊顶内的管道、设备安装完成；罩面板安装前，上述设备应检验、试压验收合格。

1.3.5 罩面板安装前，墙、柱面装饰基本完成，涂料只剩最后一遍面漆并经验 2 技术交底记录

表C2-1 编 号

工程名称 南京鼓楼仙林国际医院 交底日期

施工单位 南通二建集团有限公司 分项工程名称 铝合金板吊顶

交底提要 相关材料，机具准备，质量要求及施工工艺

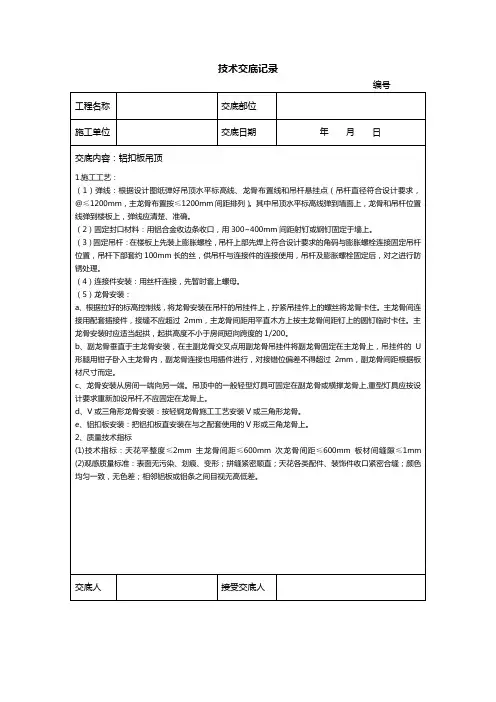

技术交底记录

编号

工程名称 交底部位

施工单位 交底日期 年 月 日

交底内容：铝扣板吊顶

1.施工工艺：

（1）弹线：根据设计图纸弹好吊顶水平标高线、龙骨布置线和吊杆悬挂点（吊杆直径符合设计要求，@≤1200mm，主龙骨布置按≤1200mm间距排列）。其中吊顶水平标高线弹到墙面上，龙骨和吊杆位置线弹到楼板上，弹线应清楚、准确。

（2）固定封口材料：用铝合金收边条收口，用300~400mm间距射钉或钢钉固定于墙上。

（3）固定吊杆：在楼板上先装上膨胀螺栓，吊杆上部先焊上符合设计要求的角码与膨胀螺栓连接固定吊杆位置，吊杆下部套约100mm长的丝，供吊杆与连接件的连接使用，吊杆及膨胀螺栓固定后，对之进行防锈处理。

（4）连接件安装：用丝杆连接，先暂时套上螺母。

（5）龙骨安装：

a、根据拉好的标高控制线，将龙骨安装在吊杆的吊挂件上，拧紧吊挂件上的螺丝将龙骨卡住。主龙骨间连接用配套插接件，接缝不应超过2mm，主龙骨间距用平直木方上按主龙骨间距钉上的圆钉临时卡住。主龙骨安装时应适当起拱，起拱高度不小于房间短向跨度的1/200。

b、副龙骨垂直于主龙骨安装，在主副龙骨交叉点用副龙骨吊挂件将副龙骨固定在主龙骨上，吊挂件的U形腿用钳子卧入主龙骨内，副龙骨连接也用插件进行，对接错位偏差不得超过2mm，副龙骨间距根据板材尺寸而定。

c、龙骨安装从房间一端向另一端。吊顶中的一般轻型灯具可固定在副龙骨或横撑龙骨上,重型灯具应按设计要求重新加设吊杆,不应固定在龙骨上。

d、V或三角形龙骨安装：按轻钢龙骨施工工艺安装V或三角形龙骨。

e、铝扣板安装：把铝扣板直安装在与之配套使用的V形或三角龙骨上。

2、质量技术指标

(1)技术指标：天花平整度≤2mm 主龙骨间距≤600mm 次龙骨间距≤600mm 板材间缝隙≤1mm
