多功能脑电图仪参数要求

1 参数 视频脑电图仪技术参数及功能要求

一、设备名称：多功能脑电图仪。

二、数量：1台。

三、用途：用于评价脑功能状态的仪器

四、放大器系统

1. 放大器功能要求：放大器EEG导联：32导；

2.放大器具备SpO2/CO2输入接口，同时具备监测心电、肌电波形。

3. 放大器接口及供电方式：放大器采用USB2.0接口连接，采用

USB2.0主机供电方式，有效克服交流电干扰

五、技术参数

1.输入阻抗：100MΩ。

2.输入回路电流：0.01×10-9A

3.共模抑制比：脑电输入端脑电输入端≥120dB，内部噪音：≤1.5μVp-p（频率范围0.53～60HZ）

4.耐极化电压：施加±600mV的直流极化电压，偏差应不大于±5%.

5.电极阻抗测定阈值：2kΩ、5kΩ、10kΩ、20kΩ、50kΩ测定误差不大于±10%

6.采样频率：可选100 Hz，200 Hz，500 Hz，1000Hz共四档。

7.综合反应时间：＜0.4s 2 8.直流输入端子：灵敏度为5mm/1V，误差≤±5%；输入阻抗为1.5MΩ， 误差为±10%

六、数据处理

1、 灵敏度：EEG 输入：Off、1,、2,、3、2.5、5、7、10、15、20、30、 50、75、100、150、200、300、500、700、1000 μν/mm

2、滤波要求

2.1：低频滤波：0.016，0.03，0.08，0.16，0.27，0.53，1.6，5.3，53，159Hz。

2.2：高频滤波：15，30，35，50，60，70，120Hz ，300 Hz。

3、 波形校准：0.25 Hz 方波或10 Hz 正弦波。

定标电压： 2、5、10、20、50、100、200 、500、1000 μV。

七、软件分析功能

1.操作方面

1.1 自定义主菜单，主菜单上按照不同类别可注册10项脑电分析类别软件，每一项都可用户自定义。

2 性能指标

2.1 参数要求

2.1.1 定标电压：误差不超过±5%或2μV，取大值

2.1.2 电压测量：误差不超过±10%。

2.1.3 时间间隔：误差不超过±5%。

2.1.4 时间常数：0.03s～0.1s，误差不超过±40%；大于0.1s，误差不超过±20%。

2.1.5 幅频特性：1Hz～60Hz偏差不超过-10%～+5%。

2.1.6 噪声电平：不大于3μV（峰-峰值）。

2.1.7 共模抑制比：各通道不小于80dB。

2.1.8 耐极化电压：加±300mV的直流极化电压，误差不超过±5%。

2.1.9 高通滤波器：应符合A0.9Fc≤0.7A10≤ A1.1Fc的要求。

2.1.10 低通滤波器：应符合A0.9Fc≥0.7A10≥ A1.1Fc的要求。

2.1.11 陷波滤波器：有50Hz陷波滤波器，衰减后的幅值应不大于5μV（峰-谷

值）。

2.1.12 输入抗阻：不小于5MΩ。

2.1.13 灵敏度：误差不超过±5%。

2.2 软件功能要求 ：

2.2.1 能够实时显示信号记录的波形，能够自动翻页和滚动，速度可调。

2.2.2 具有导联切换或关闭控制键功能。

2.2.3 能够通过单击界面选择、定义和显示通道。

2.2.4 每个信号通道的显示波幅均可调节。

2.2.5 可选择50Hz滤波方式，可调节高通和低通的截止频率。

2.2.6 应具有病历管理功能，如新建患者信息、数据回看、报告编辑、报告生成

及打印、数据导出/导入及备份。

2.3 网络安全要求

2.3.1 安全软件：Windows防火墙

2.3.2 数据接口：传输协议/存储格式

2.3.2.1 传输协议：USB2.0

2.3.2.2 存储格式：.doc,.pdf,.txt,.edf。

2.3.3 用户访问控制：用户身份鉴别方法、用户类型及权限。

2.3.3.1 用户身份鉴别方法：用户名/密码。

2.3.3.2 用户类型：管理员账户、操作员

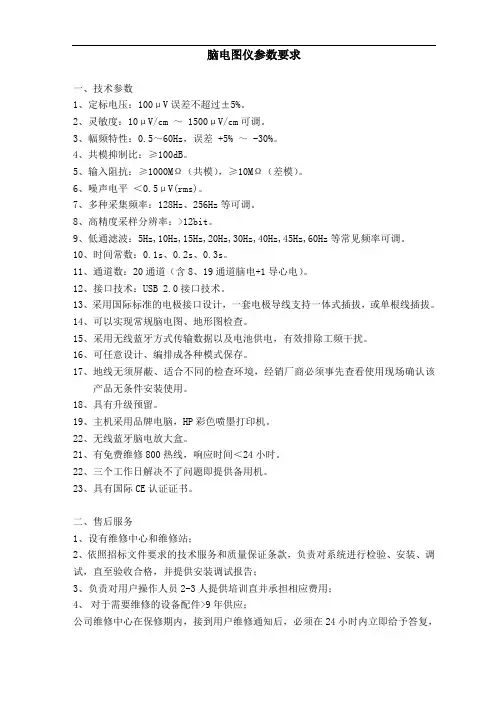

脑电图仪参数要求

一、技术参数

1、定标电压：100μV误差不超过±5%。

2、灵敏度：10μV/cm ～ 1500μV/cm可调。

3、幅频特性：0.5～60Hz，误差 +5% ～ -30%。

4、共模抑制比：≥100dB。

5、输入阻抗：≥1000MΩ（共模），≥10MΩ（差模）。

6、噪声电平 ＜0.5μV(rms)。

7、多种采集频率：128Hz、256Hz等可调。

8、高精度采样分辨率：>12bit。

9、低通滤波：5Hz,10Hz,15Hz,20Hz,30Hz,40Hz,45Hz,60Hz等常见频率可调。

10、时间常数：0.1s、0.2s、0.3s。

11、通道数：20通道（含8、19通道脑电+1导心电）。

12、接口技术：USB 2.0接口技术。

13、采用国际标准的电极接口设计，一套电极导线支持一体式插拔，或单根线插拔。

14、可以实现常规脑电图、地形图检查。

15、采用无线蓝牙方式传输数据以及电池供电，有效排除工频干扰。

16、可任意设计、编排成各种模式保存。

17、地线无须屏蔽、适合不同的检查环境，经销厂商必须事先查看使用现场确认该产品无条件安装使用。

18、具有升级预留。

19、主机采用品牌电脑，HP彩色喷墨打印机。

22、无线蓝牙脑电放大盒。

21、有免费维修800热线，响应时间＜24小时。

22、三个工作日解决不了问题即提供备用机。

23、具有国际CE认证证书。

二、售后服务

1、设有维修中心和维修站；

2、依照招标文件要求的技术服务和质量保证条款，负责对系统进行检验、安装、调试，直至验收合格，并提供安装调试报告；

3、负责对用户操作人员2-3人提供培训直并承担相应费用；

4、 对于需要维修的设备配件>9年供应；

公司维修中心在保修期内，接到用户维修通知后，必须在24小时内立即给予答复，

并派合格的维修工程师到用户现场进行维修；

5、 质保期≥24个月。

为用户提供产品终身技术服务，并提供厂家承诺的售后保证书；

1 脑电图机 1 产品型号/规格及其划分说明 2 性能指标 2.1 外观 a) 脑电图机外观应整洁，色泽均匀，无伤痕、划痕、裂纹等缺陷； b) 塑料件应无起泡、开裂、变形及灌注物溢出现象； c) 外壳应无机械损伤、锈蚀，面板上的文字、标志应清晰可见、牢固； d) 控制和调节机构应安装正确、灵活、牢固、可靠，紧固部位应无松动，各连接件应牢固无松动。 2.2 使用性能要求 2.2.1 电压测量 20μV、25μV、50μV、100μV、200μV误差不超过±10%。 2.2.2 耐极化电压 对于±300mV直流极化电压，偏差不超过±5%。 2.2.3 共模抑制比 不小于100dB。 2.2.4 噪声电平 不超过5μVp-p。 2.2.5 时间常数 0.03～0.1s误差不超过±40%； 0.1～1.0s（不包括0.1s）误差不超过±20%。 2.2.6 时间间隔 误差不超过±2%。 2.2.7 幅频特性 以10Hz正弦波为参考值， 1Hz～60Hz偏差不超过+5%～-10%。 2.2.8 输入阻抗 脑电输入端的输入阻抗应不小于5MΩ。 2.2.9 滤波器 高通滤波衰减特性：至少衰减3dB； 低通滤波衰减特性：至少衰减3dB。 2 2.2.10 灵敏度 可在下列灵敏度内切换： 0.5μV、1μV 、1.5μV、5μV、10μV、100μV、125μV、200μV、500μV、5000μV；误差≤±5%。 2.2.11 扫描速度 2、5、7、10 s/p。 2.2.12 陷波滤波器 应有50 Hz陷波滤波器，衰减后的幅值应不大于5μV。 2.2.13 导联数 N1-A应具有24导联。 2.3 软件功能 a) 软件能实时采集、显示输入的波形数据，并能回放保存的数据； b) 可以录入并选择病人的基本信息； c) 滤波设置功能，可设置高频滤波、低频滤波、陷波滤波参数； d) 测量功能，可对信号波形就行幅值、频率、时间的测量； e) 阻抗测试工具，具备测量各个通道的阻抗值的功能； f) 导联编排工具，可以自定义编排各通道对应的脑区电极位置； g) 数据接口功能：蓝牙数牙通讯；USB接口，能与外界传递信息； h) 用户访问控制：软件提供了硬件加密狗，用来控制用户访问权限。 2.4 环境试验要求 产品符合GB/T 14710-2009中气候环境试验II组、机械环境试验II组及表1的要求。产品的运输试验、电源电压适应能力试验分别符合GB/T 14710-2009中第4章、第5章的要求。 2.5 电气安全要求 应符合GB 9706.1-2007及GB 9706.26-2005的要求。 2.6 电磁兼容要求 电磁兼容应符合YY 0505-2012和GB 9706.26-2005第36章的要求。
