门机调试说明 Date : dd/mm/yyyy
Page :
1/24 DCSS5门机
FIM
Pack
Unpublished Work Copyright ©XIZI OTIS Elevator Company
目录
一． 门机介绍
二． 调试流程
三． 系统框架图及说明
四． 电气图
门机调试说明 Date : dd/mm/yyyy
Page : 2/24 DCSS5门机
FIM
Pack
Unpublished Work Copyright ©XIZI OTIS Elevator Company
一． 门机介绍
1. 范围
“DO2000”是一种VF控制的门驱动系统。DCSS5作为DO2000门机变频器部分,完全可以替代DCSS4.DCSS5可以通过离散信号于LCBII/TCB建立连接,也可以通过串行通讯和MCSS建立连接.
2. 安全的注意事项
➢ 请确保：当门的运动开始时，EDS按钮应处于可接近到的位置上。
➢ 在DO2000内部，有危险的高电压（>310VDC）与若干个装置连接。
➢ 在接通主电源之前，必须将该箱体的盖子关闭。
➢ 在要求重新打开该箱体时，断电后至少等待一分钟，以便能使电源电容器中的能量排放掉！
3.安装前的准备工作
3.1编码器
DO2000需要一个符合下列规格的增量速度编码器：
➢ 每一周具有500个脉冲的两个磁道
➢ 两磁道间相位移+/-45°
➢ 电源电压15V
➢ 输出：开式集电极或NPN推拉线路
➢ 屏蔽电缆
➢ 只能使用经认可的编码器类型,使用其它种类的编码器，将会使功能出现故障的风险增大。
3.2电源
一般情况下，电源是由机房内电源开关来直接提供。位于电梯控制柜中的用于每一个门系统的一个自动切断装置。可以对随行电缆和DO2000箱体进行保护。
·DO2000需要一个单相230VAC电源。在没有中心线的情况下，电梯的控制柜上必须安装一个附加的变压器。
额定电压：1*230V-240VAC，50/60HZ，-15%/+10%（195…264VAC）
输出电压：3*0…230VAC/3相
额定电流：3*1.5Aac/3相 门机调试说明 Date : dd/mm/yyyy
Page : 3/24 DCSS5门机
FIM
Pack
Unpublished Work Copyright ©XIZI OTIS Elevator Company 输出频率：0…128HZ/3相
漏电电流：13mA
电气输出功率：550VA连续（Un=230V，In=1.5A，I峰值=8A）
机械输出功率：输出功率*效率（AC电机）*COSΦ
=550W*0.5*0.6=165W
3.3电磁噪声和干扰
该DO2000可以满足EN12015/16中所给出的要求，其条件为：
➢ 封闭的防护罩
➢ 电机与控制板间的电缆采用屏蔽电缆连接。
4 连接
➢ 在接通开门机的电源之前，必须对下列连接进行检验：
➢ 插头P1.2和散热板的接地连接。
➢ 插头P1.1和P1.3的电源230VAC（1相、+10%/-15%）
➢ 使用屏蔽电缆的电机连接：
与电缆压盖和箱出口连接的屏蔽。
U、V、W上（P8、P9、P10）与DO2000板连接的3根电机线。
DO2000板的PE（P13）与电机地线连接。
为避免出现任何干扰，对噪声敏感的电线（信号电缆、串联连接），不要安装在靠近或平行与电机的电缆或电源的电缆！
增量速度编码器（位于插头P3）
➢ 在P3.1上+15V：编码器电源。
➢ 在P3.2上T1：编码器信号磁道1。
➢ 在P3.3上T2：编码器信号磁道2。
➢ 在P3.4和5上的GND：接地和屏蔽。
门机调试说明 Date : dd/mm/yyyy
Page : 4/24 DCSS5门机
FIM
Pack
Unpublished Work Copyright ©XIZI OTIS Elevator Company
二． 调试流程
1． 按接线图接好线。
2． 在将DO2000门机插件插入之前，先测量各电压的值，待电压正常后，插上插件。
3． 将EDS即轿顶急停打掉，并把服务器插入DCSS中，用服务器检查“Emergency stop”是否有效，若无效，则检查EDS的接线，正确后，复位EDS。
4． 将轿顶检修TCI转换到检修状态，用服务器观察TCI是否有效。若有效，则可进入门机的自学习状态（自学习在后面介绍），若无效，则检查TCI的接线。
当轿顶急停恢复，同时轿顶TCI开关打到检修的情况下，可以用服务器控制门的开关，当然首先须进入门机的自学习状况。
5. 检查参数
DCSS5
接口参数选择
在控制柜内设置门机类型参数
门机
类型参数 PCB板 服务器目录
3-WIRE 12 LCBII ,TCBC LCBII
3-WIRE With
DOB 13 LCBII ,TCBC TCBC
Multidrop 2 LMCSS LMCSS

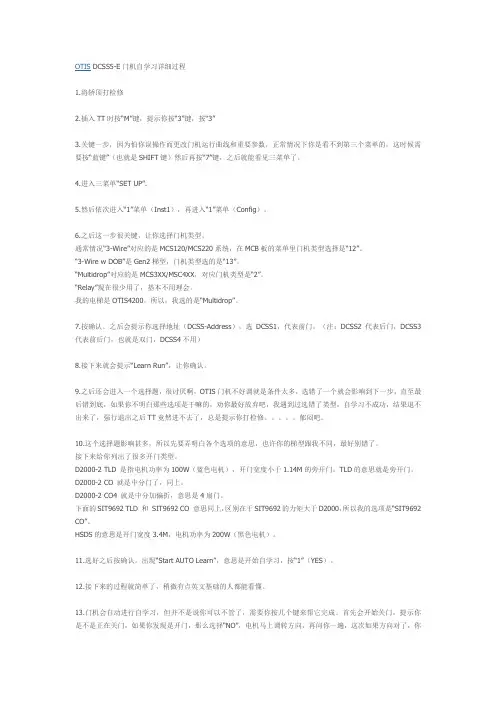

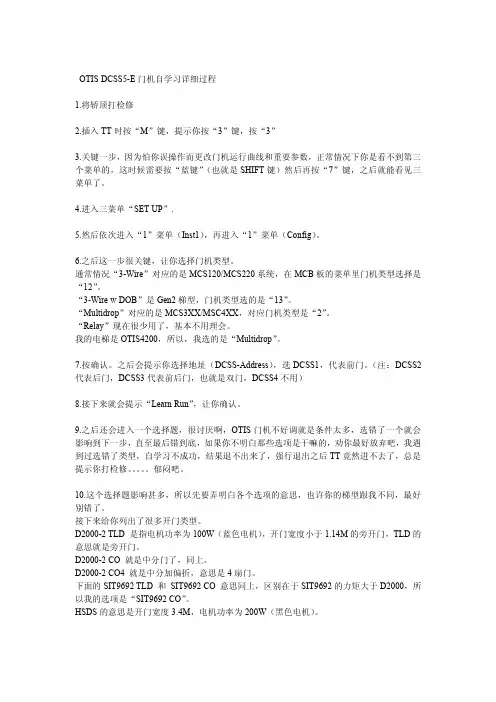

6. 服务器操作
Monitor=1 Test=2
Tools=4 Monitor=1 Test=2
Setup=3 Tools=4 门机调试说明 Date : dd/mm/yyyy
Page : 5/24 DCSS5门机
FIM
Pack
Unpublished Work Copyright ©XIZI OTIS Elevator Company 按3进入功能操作菜单
a.按1进行门机自学习,选择速度曲线1进行门机自学习
b.进入Configuration菜单,根据控制系统类型进行选择,具体可参看上列表.
USE
USE
如果选择接口类型为Multidrop,还需要选择门机的地址
Inst1=1 Inst2=2
Field=3 Eng=4
Config=1
SetDef=9
Interface
3-WIRE >
Interface
3-WIRE With
DOB >
Interface
Multidrop >
DCSS-Address
DCSS-1 > 门机调试说明 Date : dd/mm/yyyy
Page : 6/24 DCSS5门机
FIM
Pack
Unpublished Work Copyright ©XIZI OTIS Elevator Company
前门选择DCSS-1, 双通门则选择DCSS-2
Line Terminator
前门选择ON, 双通门则选择OFF.
c.门机类型选择
TLD指旁开门类型,CO指中分门类型.
d.开始自学习
Step 1 进行开门方向的判断
Step 2 进行开门距离的学习
Step 3 爬行距离的学习
Step 4 检修力矩的学习
Step 5 速度曲线增量的学习.
Line Terminator
ON >
> SIT9692 TLD
SIT9692 CO
Start Auto Learn
<1> YES <2>
NO >
门机调试说明 Date : dd/mm/yyyy
Page : 7/24 DCSS5门机
FIM
Pack
Unpublished Work Copyright ©XIZI OTIS Elevator Company 自学习成功会出现以下信息
如果自学习不成功,会出现ERR:Gain Setting ,需要进行参数初始化重新进行自学习.
e.按M—3—4
按1：手动控制开关门。
按2：门首先执行初始化运行以定义实际的位置，然后门以正常速度曲线交替运行。当发现门正常运行曲线不好时，可以按STOP=3键，门停止运行，然后进入SETUP菜单调整曲线参数。(一般不建议调整).
f. 曲线调整
(以开门曲线为例)
Writing Gains
Please wait!
Single=1
Cont.=2
Continuous Run
Start=3 >
