通力LCE-保养员工培训资料

课程描述1. ...................................................................................... LCE部件和原理-3 -1.1MINI .............................................................. - 3 -1.2 MONO ............................................................. - 4 -2 LCE接地线屏蔽线检查........................... -5 -2. 1 机房 ............................... -5 -2.2 轿顶............................... -10 -3安全回路检查............................... -13 -3.1读图方法.............................. -13 -3.1.1 插头名称：.......................... -13 -3.1.2页码说明............................ -13 -3.1.3 RDF 特殊说明 ........................ -14 -3.1.4安全回路代号说明：....................... -14 -3.2安全回路开关测试.................................................. -15 -4 LCE接线检查完好.......................... -18 -4.1机房控制柜电子板：......................... -18 -4.2轿顶接线盒电子板：......................... -18 -4.3轿厢COP电子板：........................ -18 -4.4井道网络电子板：......................... -18 -5 LCE MAP的了解及使用 ................................................ -19 -5.1 MAP的功能：电源控制照明控制LCE用户界面 ............ -19 -5.2 MAP箱中的电子板功能...................... -19 -5.3操作界面的使用（见下图）........................................ -216 LCE 了解各电子板的输入输出信号指示灯等 (21)「LCE 部件和原理1.1MINI板世制内为尿叙乳件(OM KOI. PWLL_牛〔一丄•心门A 群腔擁中其它电棉报序界面11LWD.减速幵扶.机械锁 匕厂F 呼親I H l ( P I rlUI i I ： MIL：'■： til -i.iIO ： CDt < IFLCEC EB (；0Jrfi.wmJrm i 沖 i H i|if镇机开关■ - s [ 2 tv I ： 3 ****** WTWNMK«■ iMrlHim 輯m-FH> -C r IC 亠I ■护-LIL :XltAFl I RlAMXt ；ui 、仲 >i -i ■» --I i ii 屮艸WIH Mi IM m- % TI 电h mmu sit II i H11 I l ! I P .H|i ■『％ w 申、■■津n Ll ■ II aril* I IN KIM ； Wir ・主开关1■SPI I aI C l ： K\N LmLCIZAIM)I41；N-4|B-rr ................... I — I rv5：孔「I 吓便用..E-LINK 上邯F 爼的耳柜艸J JIXFFOH4— A -T'i4—*<JXT ：K H l.ut:*舟d ■4—*LtEFOB_■ __ |”M|L ；\.U 1SATI rapwt 丹 I ・(L*k%l 卞甘认C \R R(M>b■MnW.hWmii 4n4*«_F^H LI LLEL JO(21V ■• I 0轿顶安全冋辅顶低电 n I 5汕「:低W 社"I 03FI 忙.示•上/下抒信号 内选按題.关门按刨.FZ 输入.风康开关，轿内瞬 机.轿内忧先眼务输人<烟P 」OM9L ;・6.「=£ ‘q CN 三m on ■茗二=焉<需 ■- h O S J Q.-K :'.':宀ff iK fc 贯奪启kL.静 g o u LLJ o 」s m S 3S 二SK审害一士 - - 8—I.M g 周Is 莫 OA Q E-rt rJ n -O O E -a握迢i 校・鉴・{K d 8ELK 爲玄蟀mgodu呂瞿$ = §—cr --T -d nH9w ls ・s£叵妬锹眞権d ・-:邕T山/二S M £W-垂“MBd產*0±斗 0SE 去 Rd靈生；14* 9_>&_爵二=ONOIAI (N L2 LCE接地线屏蔽线检查2. 1机房电源接地线厅门锁接地线机房至轿厢网络屏蔽线接地机房至轿厢LCECC板220V 电源接地线LCECPU至驱动器屏蔽线接地电源接地线 F 6Transferor 17 ® : ! iI IXM7/3PE21Omar. 3 f 35 ASO-SOHzF1-F3；5 79 LCE230 £ .2/1E ns/iFl XMl/J ；3 9°Power module Q2~T^；PE i ~=~ kI 723^1 LCEREC;:iK2/l F5M M II | i- - □ -1!i ；239I '3 jnrxqrjq 皿 rdH型吕匡凸啤23OVAC\| |XM5/2i I>»■'• I I3 79 LCEADOXM7/2 XC4/2^38? Filter wduJeLIOXCS/4 ；iSatety ch 血XD1/1JiGMtroJ_ iuwr control烦卯2淫］肢；----------------- -- ----------------------'XM5/4r-^-XC3/5'\5/23^K井道网络电源251接地线PO^ER SUPPLYTOSHAFT厂"3'^0652000*■时J:辺CHI--------1. LIFT -EM I/J-------------1厅门锁接地线 Ssfery chais ；1 -X 11 DOOR 滋嗣1!U22 is} H=>^2:■ 1 (■728767G0*I :I _____L 一：一一机房至轿厢网络接地线 5enaJ rretwork Seriiil netwcrtTP 血art 呼IPVbattHelp coining AianvIzit&rcciiti 1inercaa 2XcnexionKonexion:XC12 SHIELD75127BGO1/751233G01—5 GWYEEMLL ；10 11 12 13Id15 1«1111 —_T1 I- J -1FE机房至轿厢LCECC板220V电源接地线[3S -------------------------------------- | 77 :U deceleration sii F itc23 "up^77:N Deceleratiai switch "down*--------------------------------------------佥77 ;S Synchroniza tion swiCch~* ------------------------------------------------ r\806~~~LCEai \ ^25/1 Q/12V；KB25/2--------------------! KB26/11 XB26/2\\ KB27/1------- *■LoAd device:XB27/2^―(■ ----- InputES4S5XT1/7；:806:ELCECCEBiinput7A/1QI \385I 1Drive jncdule\375 LCECPU；XC11/Biup^tt4；ll2.2轿顶220V插座接地轿门锁接地线风扇照明接地线门机接地线220V插座接地线(( ((\LCECCB 皿6» | IXBB BVSocket on car roofBN713&56G01 BH 附23呱AC45B[一 _________.1GNi EH ， T Q [_______________1_111轿门锁接地线■XB17 728779G0*Car door contact-----------------------------------------II'* ^>7___ i风扇照明接地线IXB14i _ 1；X315；XB32I 11门机接地线BKmuGN YEBUBK728773G0*72吕77如0审--------- ：jBKBUGNYE-!>-!>R>一』i-吕T-43 CarfanR^ergency batteryBKRD22744Car ［缈仙g3安全回路检查安全回路介绍及安全开关的测试安全回路不通故障的排除3.1读图方法图中触点状态是电梯正常停在最底层，厅门轿门关闭，断开主电源3.1.1插头名称：XM - Machine Room 机房XT - Traveling Cable 随行电缆XH - Hoist way 井道XC - Car轿厢XG - Group 群组3.1.2页码说明页码在每页右下角图面分区：从左至右1-6从上至下A-H3.1.3 RDF特殊说明RDF开关动作时，以下的安全开关会被短路。

一. 主要部件控制器管理所有的电梯组件之间的通信，比如轿厢电气设备，井道电气设备，电机和驱动系统。

二电气化部件在下面的图表里，你可以看到运通产品的电气系统的结构。

它由许多pc板组成，三. 控制柜3.1 GPS20K,GP20K,GO20K控制柜排布1. LCEDRV驱动模块2. LCECPU主控制器3. LCECAN群控控制模块4. LCEKNX电梯运行模块5. LCEADO安全回路模块6. LCEOPT控制功能板7. LCEGTW群控控制模块8. LCEREC电源模块9. 变压器10. LCEBRK制动器控制模块11. 变压器12.相序保护器13. 空气开关14. 变频器15. 接触器16. 接触器17. 滤波器18. 线排19. 接地排3.2 GPN20K,GON20K控制柜排布1. 接触器2. 滤波器1. 接触器2. 滤波器3. 变频器4. 监视窗5. 三脚插座6. 保险丝7. 相序8. 主断路器9. 漏电断路器10. LCEDRV驱动板11. LCECPU主控制板12. LCE230/LCEADO安全回路板13. 变压器14. LCEBRK抱闸模块15. 继电器16. 线排17. 行程开关18. 松闸扳手19. 按钮控制面板20. LCEREC电源板21. LCEOPT功能板22. LCEGTW板3.3 安全回路1.GPS20K,GP20K,GO20K安全回路图2.无机房安全回路图四用户界面的操作手册4.1 CPU用户界面的按钮4.1.1用户界面的按钮按钮和显示屏1.功能模式2.功能模式的显示3.楼层（轿厢位置）4.新楼层（目标楼层）5.增加数值/楼层6.选择数值/接受7.上召8.内召9.限速器测试10.子菜单11.数值（调整值）12.减小数值/楼层13.下召14.缓冲测试用户界面的功能模式如下表所示如何通过用户界面召梯下例描述了召梯的步骤。

在该例里，轿厢在2楼，你想要把它召至6楼如何通过用户界面改变电梯参数下例描述了改变"door open time"参数的步骤。

课程描述1 LCE井道信号装置的检查 ........................................... - 3 -1.1 杆型探头 ................................................... - 3 -1.2 U型感应器.................................................. - 6 -2. LCE 通过参数修改楼层显示........................................ - 9 -2.1 操作界面的介绍 ............................................. - 9 -2.2 修改楼层显示 ............................................... - 9 -3 LCE 故障处理.................................................... - 10 -3.1 读取故障 .................................................. - 10 -3.2 故障处理 .................................................. - 10 -4 LCE 更换LCECPU 板(除LCECPU561外) .............................. - 10 -4.1 LCECPU 板的类型 ........................................... - 10 -4.2 更换 LCECPU 板 ............................................ - 11 -5 LCE 更换除LCECPU板之外的其他部件............................... - 12 -5.1 机房部份: LCEADO 板 ....................................... - 12 -5.2 轿厢部份 .................................................. - 15 -6 LCE 修改参数.................................................... - 17 -6.1 菜单介绍 .................................................. - 17 -6.2 修改参数 .................................................. - 17 -7 LCE D7 D8更换 .................................................. - 18 -7.1 LCE D7 更换 ............................................... - 19 -7.2 LCE D8 更换 ............................................... - 19 -1 LCE井道信号装置的检查1.1 杆型探头30 61:U/N 探头77U/N 探头杆型探头 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:S 每一个探头都是由相对应的磁条触发每调整一次探头的位置和磁条的位置都要做井道学习5-2-1 下面是探头的井道布置图和安装尺寸1.2 U型感应器U 型感应器由 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:SU 型感应器由 U 型的铝板触发每调整一次U型感应器和U型铝板的位置和磁条的位置都要做井道学习5-2-1 下面是U型感应器的井道布置图和安装尺寸2. LCE 通过参数修改楼层显示2.1 操作界面的介绍2.2 修改楼层显示例:把4层的楼层显示从 4 改为 55层的楼层显示会自动显示 6 ,以此类推.3 LCE 故障处理3.1 读取故障LCE 在操作界面上能显示控制系统和驱动系统的故障码,当前的故障能实时显示,故障排除后故障码能保存(最多99个),也可以清除全部故障E–1 读取存储的故障 E–2–1清除存储的故障3.2 故障处理按照 LCE 操作界面显示的故障码,对照故障代码表排除故障.故障代码表见附件14 LCE 更换LCECPU 板(除LCECPU561外)4.1 LCECPU 板的类型LCECPU 有三种: LCECPU20 LCECPU40 LCECPUncLCECPU20 LCECPU40 用于MINILCECPUnc 用于MONO SMONO TRANSYS4.2 更换 LCECPU 板当LCECPU 板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换 LCECPU 板更换部骤:4.2.1 断电拆掉LCECPU板前面的LCECAN板(如果有) 拔下所有连接插头取下带黄色标签的 LCECPU D7 芯片(因为新板不带芯片)4.2.2 拆掉固定螺丝取下旧板.4.2.3 安装新板,安装螺丝固定4.2.4 装回 LCECPU D7 芯片, 还原所有连接插头,装回LCECAN板.4.2.5 送电 ,做 5-7-1 做 5-2-14.2.6 按照功能表设置所有菜单4.2.7 快车运行,按功能表检查所有功能是否正常.5 LCE 更换除LCECPU板之外的其他部件当电子板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换电子板,换板后,要确认全部功能正常.5.1 机房部份: LCEADO 板直接更换,不需要做设定LCEOPT 板确认新板上的封插与旧板一致,做 5-7-1 LCEREC 板直接更换LCEGTW 板更换后,做5-7-1LCEGTWO 板确保新板上的封插与旧板一致更换后,作 5-7-1LCECAN 板确保新板上的芯片版本与旧板一致 5.2 轿厢部份LCECCB板更换完电子板后做 5-7-1LCECOB板LCECEB 板更换电子板后做 5-7-16.1 菜单介绍LCE 控制系统共有9个部份的菜单,如下:E 故障显示1 电梯参数2 V3F16es 驱动的参数3 楼层标志4 显示5 调试6 驱动参数(根据驱动的不同参数不一样)7 电梯参数8 外部群组参数具体参数见附件26.2 修改参数参数需要修改时,根据电梯功能表,按照本资料的第 2.2 部份更改7 LCE D7 D8更换7.1 LCE D7 更换当LCE D7 芯片需要升级或损坏时，更换 LCE D7 芯片更换步骤：7.1.1 断电，使用专用拔子，取下LCE D7 芯片7.1.2 安装新的芯片，芯片的缺口要与电子板上的标记缺口位置一致。

课程描述目录1 LCE井道信号装置的检查 ........................................... - 3 -1.1 杆型探头 ................................................... - 3 -1.2 U型感应器.................................................. - 6 -2. LCE 通过参数修改楼层显示........................................ - 9 -2.1 操作界面的介绍 ............................................. - 9 -2.2 修改楼层显示 ............................................... - 9 -3 LCE 故障处理.................................................... - 10 -3.1 读取故障 .................................................. - 10 -3.2 故障处理 .................................................. - 10 -4 LCE 更换LCECPU 板(除LCECPU561外) .............................. - 10 -4.1 LCECPU 板的类型 ........................................... - 10 -4.2 更换 LCECPU 板 ............................................ - 11 -5 LCE 更换除LCECPU板之外的其他部件............................... - 12 -5.1 机房部份: LCEADO 板 ....................................... - 12 -5.2 轿厢部份 .................................................. - 15 -6 LCE 修改参数.................................................... - 17 -6.1 菜单介绍 .................................................. - 17 -6.2 修改参数 .................................................. - 17 -7 LCE D7 D8更换 .................................................. - 18 -7.1 LCE D7 更换 ............................................... - 19 -7.2 LCE D8 更换 ............................................... - 19 -1 LCE井道信号装置的检查1.1 杆型探头30 61:U/N 探头77U/N 探头杆型探头 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:S 每一个探头都是由相对应的磁条触发每调整一次探头的位置和磁条的位置都要做井道学习5-2-1 下面是探头的井道布置图和安装尺寸1.2 U型感应器U 型感应器由 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:SU 型感应器由 U 型的铝板触发每调整一次U型感应器和U型铝板的位置和磁条的位置都要做井道学习5-2-1 下面是U型感应器的井道布置图和安装尺寸2. LCE 通过参数修改楼层显示2.1 操作界面的介绍2.2 修改楼层显示例:把4层的楼层显示从 4 改为 55层的楼层显示会自动显示 6 ,以此类推.3 LCE 故障处理3.1 读取故障LCE 在操作界面上能显示控制系统和驱动系统的故障码,当前的故障能实时显示,故障排除后故障码能保存(最多99个),也可以清除全部故障E–1 读取存储的故障 E–2–1清除存储的故障3.2 故障处理按照 LCE 操作界面显示的故障码,对照故障代码表排除故障.故障代码表见附件14 LCE 更换LCECPU 板(除LCECPU561外)4.1 LCECPU 板的类型LCECPU 有三种: LCECPU20 LCECPU40 LCECPUncLCECPU20 LCECPU40 用于MINILCECPUnc 用于MONO SMONO TRANSYS4.2 更换 LCECPU 板当LCECPU 板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换 LCECPU 板更换部骤:4.2.1 断电拆掉LCECPU板前面的LCECAN板(如果有) 拔下所有连接插头取下带黄色标签的 LCECPU D7 芯片(因为新板不带芯片)4.2.2 拆掉固定螺丝取下旧板.4.2.3 安装新板,安装螺丝固定4.2.4 装回 LCECPU D7 芯片, 还原所有连接插头,装回LCECAN板.4.2.5 送电 ,做 5-7-1 做 5-2-14.2.6 按照功能表设置所有菜单4.2.7 快车运行,按功能表检查所有功能是否正常.5 LCE 更换除LCECPU板之外的其他部件当电子板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换电子板,换板后,要确认全部功能正常.5.1 机房部份: LCEADO 板直接更换,不需要做设定LCEOPT 板确认新板上的封插与旧板一致,做 5-7-1 LCEREC 板直接更换LCEGTW 板更换后,做5-7-1LCEGTWO 板确保新板上的封插与旧板一致更换后,作 5-7-1LCECAN 板确保新板上的芯片版本与旧板一致 5.2 轿厢部份LCECCB板更换完电子板后做 5-7-1LCECOB板更换电子板后做 5-7-1 LCECEB 板更换电子板后做 5-7-16 LCE 修改参数6.1 菜单介绍LCE 控制系统共有9个部份的菜单,如下:E 故障显示1 电梯参数2 V3F16es 驱动的参数3 楼层标志4 显示5 调试6 驱动参数(根据驱动的不同参数不一样)7 电梯参数8 外部群组参数具体参数见附件26.2 修改参数参数需要修改时,根据电梯功能表,按照本资料的第 2.2 部份更改7 LCE D7 D8更换7.1 LCE D7 更换当LCE D7 芯片需要升级或损坏时，更换 LCE D7 芯片更换步骤：7.1.1 断电，使用专用拔子，取下LCE D7 芯片7.1.2 安装新的芯片，芯片的缺口要与电子板上的标记缺口位置一致。

一. 主要部件控制器管理所有的电梯组件之间的通信，比如轿厢电气设备，井道电气设备，电机和驱动系统。

二电气化部件在下面的图表里，你可以看到运通产品的电气系统的结构。

它由许多pc板组成，三. 控制柜3.1 GPS20K,GP20K,GO20K控制柜排布1. LCEDRV驱动模块2. LCECPU主控制器3. LCECAN群控控制模块4. LCEKNX电梯运行模块5. LCEADO安全回路模块6. LCEOPT控制功能板7. LCEGTW群控控制模块8. LCEREC电源模块9. 变压器10. LCEBRK制动器控制模块11. 变压器12.相序保护器13. 空气开关14. 变频器15. 接触器16. 接触器17. 滤波器18. 线排19. 接地排3.2 GPN20K,GON20K控制柜排布1. 接触器2. 滤波器1. 接触器2. 滤波器3. 变频器4. 监视窗5. 三脚插座6. 保险丝7. 相序8. 主断路器9. 漏电断路器10. LCEDRV驱动板11. LCECPU主控制板12. LCE230/LCEADO安全回路板13. 变压器14. LCEBRK抱闸模块15. 继电器16. 线排17. 行程开关18. 松闸扳手19. 按钮控制面板20. LCEREC电源板21. LCEOPT功能板22. LCEGTW板3.3 安全回路1.GPS20K,GP20K,GO20K安全回路图2.无机房安全回路图四用户界面的操作手册4.1 CPU用户界面的按钮4.1.1用户界面的按钮按钮和显示屏1.功能模式2.功能模式的显示3.楼层（轿厢位置）4.新楼层（目标楼层）5.增加数值/楼层6.选择数值/接受7.上召8.内召9.限速器测试10.子菜单11.数值（调整值）12.减小数值/楼层13.下召14.缓冲测试用户界面的功能模式如下表所示如何通过用户界面召梯下例描述了召梯的步骤。

在该例里，轿厢在2楼，你想要把它召至6楼如何通过用户界面改变电梯参数下例描述了改变"door open time"参数的步骤。

通力电梯更换各电路板后的自学习————————————————————————————————作者：————————————————————————————————日期：课程描述课程编号: S2-EL-10-E06课程名称: LCE控制系统课程课程内容: LCE 井道信号装置检查调整更换LCE 通过参数修改楼层显示LCE 故障处理LCE 更换 LCECPU 板(除LCECPU561板) LCE 更换除LCECPU板之外的其他部件LCE 修改参数LCE D7 D8更换课程对象: 入职一年以上的保养员工课程目标: 能够处理 LCE 控制系统出现的故障更换电子板所需设备: 投影仪白板记号笔现场实物推荐课时:更新日:更新人:目录1 LCE井道信号装置的检查 ........................................... - 5 -1.1 杆型探头 ................................................ - 5 -1.2 U型感应器............................................... - 8 -2. LCE 通过参数修改楼层显示....................................... - 11 -2.1 操作界面的介绍 ......................................... - 11 -2.2 修改楼层显示 ........................................... - 11 -3 LCE 故障处理.................................................... - 12 -3.1 读取故障 ............................................... - 12 -3.2 故障处理 ............................................... - 12 -4 LCE 更换LCECPU 板(除LCECPU561外) .............................. - 12 -4.1 LCECPU 板的类型 ........................................ - 12 -4.2 更换 LCECPU 板 ......................................... - 13 -5 LCE 更换除LCECPU板之外的其他部件............................... - 14 -5.1 机房部份: LCEADO 板 .................................... - 14 -5.2 轿厢部份 ............................................... - 17 -6 LCE 修改参数.................................................... - 19 -6.1 菜单介绍 ............................................... - 19 -6.2 修改参数 ............................................... - 19 -7 LCE D7 D8更换 .................................................. - 20 -7.1 LCE D7 更换 ............................................ - 21 -7.2 LCE D8 更换 ............................................ - 21 -1 LCE井道信号装置的检查1.1 杆型探头30 61:U/N 探头77U/N 探头杆型探头 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:S 每一个探头都是由相对应的磁条触发每调整一次探头的位置和磁条的位置都要做井道学习5-2-1 下面是探头的井道布置图和安装尺寸1.2 U型感应器U 型感应器由 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:SU 型感应器由 U 型的铝板触发每调整一次U型感应器和U型铝板的位置和磁条的位置都要做井道学习5-2-1 下面是U型感应器的井道布置图和安装尺寸2. LCE 通过参数修改楼层显示2.1 操作界面的介绍2.2 修改楼层显示例:把4层的楼层显示从 4 改为 5步骤动作显示注释1 置RDF 开关为ON的位置F1 0021 安全回路断开2 按下菜单按钮 E3 按下菜单按钮 3 按三次4 按ACCEPT按钮3-15 按箭头按钮上3-26 按ACCEPT按钮FLr 17 按箭头按钮上FLr 4 按三次8 按ACCEPT按钮 49 按箭头按钮上 510 按ACCEPT按钮 5 保存11 断电再送电F1 002112 置RDF 开关为OFF的位置电梯回到正常壮态5层的楼层显示会自动显示 6 ,以此类推.3 LCE 故障处理3.1 读取故障LCE 在操作界面上能显示控制系统和驱动系统的故障码,当前的故障能实时显示,故障排除后故障码能保存(最多99个),也可以清除全部故障E–1 读取存储的故障 E–2–1清除存储的故障3.2 故障处理按照 LCE 操作界面显示的故障码,对照故障代码表排除故障.故障代码表见附件14 LCE 更换LCECPU 板(除LCECPU561外)4.1 LCECPU 板的类型LCECPU 有三种: LCECPU20 LCECPU40 LCECPUncLCECPU20 LCECPU40 用于MINILCECPUnc 用于MONO SMONO TRANSYS4.2 更换 LCECPU 板当LCECPU 板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换 LCECPU 板更换部骤:4.2.1 断电拆掉LCECPU板前面的LCECAN板(如果有) 拔下所有连接插头取下带黄色标签的 LCECPU D7 芯片(因为新板不带芯片)4.2.2 拆掉固定螺丝取下旧板.4.2.3 安装新板,安装螺丝固定4.2.4 装回 LCECPU D7 芯片, 还原所有连接插头,装回LCECAN板.4.2.5 送电 ,做 5-7-1 做 5-2-14.2.6 按照功能表设置所有菜单4.2.7 快车运行,按功能表检查所有功能是否正常.5 LCE 更换除LCECPU板之外的其他部件当电子板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换电子板,换板后,要确认全部功能正常.5.1 机房部份: LCEADO 板直接更换,不需要做设定LCEOPT 板确认新板上的封插与旧板一致,做 5-7-1 LCEREC 板直接更换LCEGTW 板更换后,做5-7-1LCEGTWO 板确保新板上的封插与旧板一致更换后,作 5-7-1LCECAN 板确保新板上的芯片版本与旧板一致 5.2 轿厢部份LCECCB板更换完电子板后做 5-7-1LCECOB板更换电子板后做 5-7-1 LCECEB 板更换电子板后做 5-7-16 LCE 修改参数6.1 菜单介绍LCE 控制系统共有9个部份的菜单,如下:E 故障显示1 电梯参数2 V3F16es 驱动的参数3 楼层标志4 显示5 调试6 驱动参数(根据驱动的不同参数不一样)7 电梯参数8 外部群组参数具体参数见附件26.2 修改参数参数需要修改时,根据电梯功能表,按照本资料的第 2.2 部份更改7 LCE D7 D8更换通力电梯技能培训教材系列S2-EL-10-E06@ 2011 KONE CHN 仅供内部培训 - 21 - 7.1 LCE D7 更换当LCE D7 芯片需要升级或损坏时，更换 LCE D7 芯片更换步骤：7.1.1 断电，使用专用拔子，取下LCE D7 芯片7.1.2 安装新的芯片，芯片的缺口要与电子板上的标记缺口位置一致。

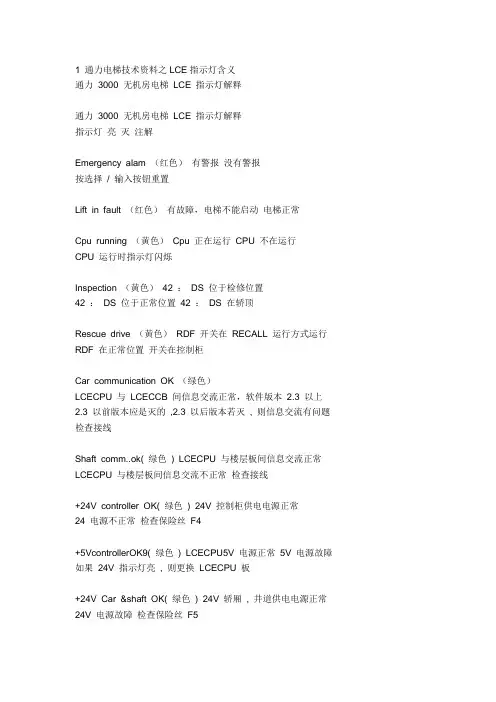

1 通力电梯技术资料之LCE指示灯含义通力3000 无机房电梯LCE 指示灯解释通力3000 无机房电梯LCE 指示灯解释指示灯亮灭注解Emergency alam （红色）有警报没有警报按选择/ 输入按钮重置Lift in fault （红色）有故障，电梯不能启动电梯正常Cpu running （黄色）Cpu 正在运行CPU 不在运行CPU 运行时指示灯闪烁Inspection （黄色）42 ：DS 位于检修位置42 ：DS 位于正常位置42 ：DS 在轿顶Rescue drive （黄色）RDF 开关在RECALL 运行方式运行RDF 在正常位置开关在控制柜Car communication OK （绿色）LCECPU 与LCECCB 间信息交流正常，软件版本2.3 以上2.3 以前版本应是灭的,2.3 以后版本若灭, 则信息交流有问题检查接线Shaft comm..ok( 绿色) LCECPU 与楼层板间信息交流正常LCECPU 与楼层板间信息交流不正常检查接线+24V controller OK( 绿色) 24V 控制柜供电电源正常24 电源不正常检查保险丝F4+5VcontrollerOK9( 绿色) LCECPU5V 电源正常5V 电源故障如果24V 指示灯亮, 则更换LCECPU 板+24V Car &shaft OK( 绿色) 24V 轿厢, 井道供电电源正常24V 电源故障检查保险丝F5Change bord( 红色) LCECPU 板烧毁LCECPU 板正常更换新板左列中间Speed>0.1m/s( 黄色) 正在加速, 速度大于0.1M/S正在减速, 速度小于0.1M/SStart pemit( 黄色) 主继电器都激活(201:1,201:2,201:4)主继电器都释放如果灯不灭, 可能有继电器阻塞(XD1/3POS379)Main contactor( 黄色) LCECPU 主继电器激活指令有效指令无效Shaft door contact( 黄色) 所有层门都已关好层门未关好XH2/3 终端POS.379Close door command( 黄色) 关门命令有效关门命令无效从LCE 到ADVDrive needed( 黄色) 控制系统认为需要启动不需要启动呼梯, 泊梯 . 自动平层等V3F OK( 绿色) 驱动系统可正常运行驱动单元有故障Safety input( 绿色) 到轿门触点前的安全回路正常到轿门触点前的安全回路有问题XC1/5 POS379Open door command( 黄色) 开门命令有效无命令从LCE 到ADVphotocell ( 黄色) 光眼光束受挡光束未受挡XB29/2 及XB31/2POS.379Open button( 黄色) 轿厢内开门按钮按下未按下Close force limiter( 黄色) 关门力限制器申请重开门不需重开门XB28/8 及XB30/8POS806右列Drive up( 黄色) 向上运行指令已送往V3F25 无效77:u( 黄色) 轿厢在上部减速区轿厢不在上部减速区77:U 断开61:U( 黄色) 轿厢在61:U 区内轿厢不在61:U 区内地坎以上5MM, 以下145MM30 ( 黄色) 轿厢在门区内轿厢不在门区内地坎以上150MM, 以下150MM61N( 黄色) 轿厢在61:N 区内轿厢不在61:N 区内地坎以下5MM, 以上145MM77:N( 黄色) 轿厢在下部减速区轿厢不在下部减速区77:N 断开77:S( 黄色) 77:S 开关断开或无此开关轿厢不在上下端站只在终端楼层间距短的时候Drive down( 黄色) 向下运行指令已送往V3F25 无效。

课程描述目录1 LCE井道信号装置的检查............................................ - 3 -1.1 杆型探头.................................................... - 3 -1.2 U型感应器.................................................. - 6 -2. LCE 通过参数修改楼层显示........................................ - 9 -2.1 操作界面的介绍.............................................. - 9 -2.2 修改楼层显示................................................ - 9 -3 LCE 故障处理.................................................... - 10 -3.1 读取故障................................................... - 10 -3.2 故障处理................................................... - 10 -4 LCE 更换LCECPU 板(除LCECPU561外)............................... - 10 -4.1 LCECPU 板的类型............................................ - 10 -4.2 更换 LCECPU 板............................................. - 11 -5 LCE 更换除LCECPU板之外的其他部件............................... - 12 -5.1 机房部份: LCEADO 板........................................ - 12 -5.2 轿厢部份................................................... - 15 -6 LCE 修改参数.................................................... - 17 -6.1 菜单介绍................................................... - 17 -6.2 修改参数................................................... - 17 -7 LCE D7 D8更换................................................... - 18 -7.1 LCE D7 更换................................................ - 19 -7.2 LCE D8 更换................................................ - 19 -1 LCE井道信号装置的检查1.1 杆型探头30 61:U/N 探头77U/N 探头杆型探头 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:S 每一个探头都是由相对应的磁条触发每调整一次探头的位置和磁条的位置都要做井道学习5-2-1 下面是探头的井道布置图和安装尺寸1.2 U型感应器U 型感应器由 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:SU 型感应器由 U 型的铝板触发每调整一次U型感应器和U型铝板的位置和磁条的位置都要做井道学习5-2-1 下面是U型感应器的井道布置图和安装尺寸2. LCE 通过参数修改楼层显示2.1 操作界面的介绍2.2 修改楼层显示例:把4层的楼层显示从 4 改为 55层的楼层显示会自动显示 6 ,以此类推.3 LCE 故障处理3.1 读取故障LCE 在操作界面上能显示控制系统和驱动系统的故障码,当前的故障能实时显示,故障排除后故障码能保存(最多99个),也可以清除全部故障E–1 读取存储的故障 E–2–1清除存储的故障3.2 故障处理按照 LCE 操作界面显示的故障码,对照故障代码表排除故障.故障代码表见附件14 LCE 更换LCECPU 板(除LCECPU561外)4.1 LCECPU 板的类型LCECPU 有三种: LCECPU20 LCECPU40 LCECPUncLCECPU20 LCECPU40 用于MINILCECPUnc 用于MONO SMONO TRANSYS4.2 更换 LCECPU 板当LCECPU 板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换 LCECPU 板更换部骤:4.2.1 断电拆掉LCECPU板前面的LCECAN板(如果有) 拔下所有连接插头取下带黄色标签的 LCECPU D7 芯片(因为新板不带芯片)4.2.2 拆掉固定螺丝取下旧板.4.2.3 安装新板,安装螺丝固定4.2.4 装回 LCECPU D7 芯片, 还原所有连接插头,装回LCECAN板.4.2.5 送电 ,做 5-7-1 做 5-2-14.2.6 按照功能表设置所有菜单4.2.7 快车运行,按功能表检查所有功能是否正常.5 LCE 更换除LCECPU板之外的其他部件当电子板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换电子板,换板后,要确认全部功能正常.5.1 机房部份: LCEADO 板直接更换,不需要做设定LCEOPT 板确认新板上的封插与旧板一致,做 5-7-1 LCEREC 板直接更换LCEGTW 板更换后,做5-7-1LCEGTWO 板确保新板上的封插与旧板一致更换后,作 5-7-1LCECAN 板确保新板上的芯片版本与旧板一致 5.2 轿厢部份LCECCB板更换完电子板后做 5-7-1LCECOB板更换电子板后做 5-7-1 LCECEB 板更换电子板后做 5-7-16 LCE 修改参数6.1 菜单介绍LCE 控制系统共有9个部份的菜单,如下:E 故障显示1 电梯参数2 V3F16es 驱动的参数3 楼层标志4 显示5 调试6 驱动参数(根据驱动的不同参数不一样)7 电梯参数8 外部群组参数具体参数见附件26.2 修改参数参数需要修改时,根据电梯功能表,按照本资料的第 2.2 部份更改7 LCE D7 D8更换7.1 LCE D7 更换当LCE D7 芯片需要升级或损坏时，更换 LCE D7 芯片更换步骤：7.1.1 断电，使用专用拔子，取下LCE D7 芯片7.1.2 安装新的芯片，芯片的缺口要与电子板上的标记缺口位置一致。

课程描述目录1 LCE井道信号装置的检查 ........................................... - 3 -1.1 杆型探头 ................................................... - 3 -1.2 U型感应器.................................................. - 6 -2. LCE 通过参数修改楼层显示........................................ - 9 -2.1 操作界面的介绍 ............................................. - 9 -2.2 修改楼层显示 ............................................... - 9 -3 LCE 故障处理.................................................... - 10 -3.1 读取故障 .................................................. - 10 -3.2 故障处理 .................................................. - 10 -4 LCE 更换LCECPU 板(除LCECPU561外) .............................. - 10 -4.1 LCECPU 板的类型 ........................................... - 10 -4.2 更换 LCECPU 板 ............................................ - 11 -5 LCE 更换除LCECPU板之外的其他部件............................... - 12 -5.1 机房部份: LCEADO 板 ....................................... - 12 -5.2 轿厢部份 .................................................. - 15 -6 LCE 修改参数.................................................... - 17 -6.1 菜单介绍 .................................................. - 17 -6.2 修改参数 .................................................. - 17 -7 LCE D7 D8更换 .................................................. - 18 -7.1 LCE D7 更换 ............................................... - 19 -7.2 LCE D8 更换 ............................................... - 19 -1 LCE井道信号装置的检查1.1 杆型探头30 61:U/N 探头77U/N 探头杆型探头 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:S 每一个探头都是由相对应的磁条触发每调整一次探头的位置和磁条的位置都要做井道学习5-2-1 下面是探头的井道布置图和安装尺寸1.2 U型感应器U 型感应器由 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:SU 型感应器由 U 型的铝板触发每调整一次U型感应器和U型铝板的位置和磁条的位置都要做井道学习5-2-1 下面是U型感应器的井道布置图和安装尺寸2. LCE 通过参数修改楼层显示2.1 操作界面的介绍2.2 修改楼层显示例:把4层的楼层显示从 4 改为 55层的楼层显示会自动显示 6 ,以此类推.3 LCE 故障处理3.1 读取故障LCE 在操作界面上能显示控制系统和驱动系统的故障码,当前的故障能实时显示,故障排除后故障码能保存(最多99个),也可以清除全部故障E–1 读取存储的故障 E–2–1清除存储的故障3.2 故障处理按照 LCE 操作界面显示的故障码,对照故障代码表排除故障.故障代码表见附件14 LCE 更换LCECPU 板(除LCECPU561外)4.1 LCECPU 板的类型LCECPU 有三种: LCECPU20 LCECPU40 LCECPUncLCECPU20 LCECPU40 用于MINILCECPUnc 用于MONO SMONO TRANSYS4.2 更换 LCECPU 板当LCECPU 板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换 LCECPU 板更换部骤:4.2.1 断电拆掉LCECPU板前面的LCECAN板(如果有) 拔下所有连接插头取下带黄色标签的 LCECPU D7 芯片(因为新板不带芯片)4.2.2 拆掉固定螺丝取下旧板.4.2.3 安装新板,安装螺丝固定4.2.4 装回 LCECPU D7 芯片, 还原所有连接插头,装回LCECAN板.4.2.5 送电 ,做 5-7-1 做 5-2-14.2.6 按照功能表设置所有菜单4.2.7 快车运行,按功能表检查所有功能是否正常.5 LCE 更换除LCECPU板之外的其他部件当电子板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换电子板,换板后,要确认全部功能正常.5.1 机房部份: LCEADO 板直接更换,不需要做设定LCEOPT 板确认新板上的封插与旧板一致,做 5-7-1 LCEREC 板直接更换LCEGTW 板更换后,做5-7-1LCEGTWO 板确保新板上的封插与旧板一致更换后,作 5-7-1LCECAN 板确保新板上的芯片版本与旧板一致 5.2 轿厢部份LCECCB板更换完电子板后做 5-7-1LCECOB板更换电子板后做 5-7-1 LCECEB 板更换电子板后做 5-7-16 LCE 修改参数6.1 菜单介绍LCE 控制系统共有9个部份的菜单,如下:E 故障显示1 电梯参数2 V3F16es 驱动的参数3 楼层标志4 显示5 调试6 驱动参数(根据驱动的不同参数不一样)7 电梯参数8 外部群组参数具体参数见附件26.2 修改参数参数需要修改时,根据电梯功能表,按照本资料的第 2.2 部份更改7 LCE D7 D8更换7.1 LCE D7 更换当LCE D7 芯片需要升级或损坏时，更换 LCE D7 芯片更换步骤：7.1.1 断电，使用专用拔子，取下LCE D7 芯片7.1.2 安装新的芯片，芯片的缺口要与电子板上的标记缺口位置一致。

课程描述目录1.LCE 部件和原理..................................................... - 2 -1.1MINI .......................................................... - 2 -1.2 MONO ......................................................... - 3 -2 LCE 接地线屏蔽线检查.............................................. - 4 -2．1 机房 ........................................................ - 4 -2.2 轿顶 ......................................................... - 9 -3 安全回路检查...................................................... - 11 -3.1 读图方法 .................................................... - 11 -3.1.1 插头名称：............................................. - 11 -3.1.2 页码说明............................................... - 11 -3.1.3 RDF 特殊说明........................................... - 11 -3.1.4 安全回路代号说明: ...................................... - 11 -3.2 安全回路开关测试 ............................................ - 12 -4 LCE 接线检查完好.................................................. - 15 -4.1 机房控制柜电子板: ........................................... - 15 -4.2 轿顶接线盒电子板: ........................................... - 15 -4.3 轿厢 COP 电子板: ............................................ - 15 -4.4 井道网络电子板: ............................................. - 15 -5 LCE MAP的了解及使用 .............................................. - 16 -5.1 MAP的功能: 电源控制照明控制 LCE用户界面 .................. - 16 -5.2 MAP箱中的电子板功能......................................... - 16 -5.3 操作界面的使用(见下图) ...................................... - 18 -6 LCE 了解各电子板的输入输出信号指示灯等.......................... - 18 -1.LCE 部件和原理1.1MINI1.2 MONO2．1 机房电源接地线厅门锁接地线机房至轿厢网络屏蔽线接地机房至轿厢LCECCB板220V电源接地线 LCECPU至驱动器屏蔽线接地电源接地线井道网络电源 251接地线厅门锁接地线机房至轿厢网络接地线机房至轿厢LCECCB板220V电源接地线LCECPU至驱动器屏蔽线接地LCECPU至驱动器屏蔽线接地2.2 轿顶220V插座接地轿门锁接地线风扇照明接地线门机接地线220V插座接地线轿门锁接地线风扇照明接地线门机接地线3 安全回路检查安全回路介绍及安全开关的测试安全回路不通故障的排除3.1 读图方法图中触点状态是电梯正常停在最底层,厅门轿门关闭,断开主电源3.1.1 插头名称：XM – Machine Room 机房XT – Traveling Cable 随行电缆XH – Hoist way 井道XC – Car 轿厢XG – Group 群组3.1.2 页码说明页码在每页右下角图面分区:从左至右1-6 从上至下A-H3.1.3 RDF 特殊说明RDF开关动作时，以下的安全开关会被短路。

通力3000-菜单子菜单功能注-E 1故障历史记录-显示最近的故障情况--F 2清除故障记录-重置故障记录，清除内存--菜单子菜单功能注-d -驱动故障参看故障代码表-菜单子菜单功能注代码含义(斜体表示默认值)11基站选择基站(1)楼层号必备12控制方式3集选方式选择1=SBC 单按钮控制2=DC 下集选3=FC 全集选4=PB 按钮控制110开门时间相应普通楼层的内指令信号时,从门完全打开至开始关门时的时间单位秒(1-60)111重新开门时间重开门后,从门完全打开至重新开始关门的时间(20)单位0.1秒(1-1.99)112激活ADO激活提前开门功能0=关闭1=激活113强迫关门如果在一段选定的时间内关门受阻,门将以较慢的速度蜂鸣关门,此时只有关门力限器起作用,强迫关门持续到关门结束0=关闭1=激活114强迫关门时间限制设置开始强迫关门的时间(20)单位秒(10-60)115轿内指登记快速关门开门或门已打开时,按下内指按钮可以缩短开门时间单位0.1秒0=无该功能(0-99)116光眼延时设置光眼被挡到重新关门的时间(0-99)20单位0.1秒.0=无该功能117光眼正常快速快门设置光眼正常后快速关门0=无1=有118禁止同时开门A 门及C 门的开门及同时开门功能1=A 门优先2=C 门优先3=同时119对穿门轿厢选用对穿门轿厢0=一个门1=对穿门120门铃为盲人选择门铃0=关1=门完全打开时响门系统121延长开门时间LCECOB 的输入SC17(34:E)的类型0=按钮(DOEB)1=开关带蜂鸣器(DOE S)没有，。

通力电梯技能培训教材系列Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】课程描述目录部件和原理MONO2 LCE 接地线屏蔽线检查2．1 机房电源接地线厅门锁接地线机房至轿厢网络屏蔽线接地机房至轿厢LCECCB板220V 电源接地线 LCECPU至驱动器屏蔽线接地电源接地线井道网络电源 251接地线厅门锁接地线机房至轿厢网络接地线机房至轿厢LCECCB板220V电源接地线LCECPU至驱动器屏蔽线接地LCECPU至驱动器屏蔽线接地轿顶220V插座接地轿门锁接地线风扇照明接地线门机接地线220V插座接地线轿门锁接地线风扇照明接地线门机接地线3 安全回路检查安全回路介绍及安全开关的测试安全回路不通故障的排除读图方法图中触点状态是电梯正常停在最底层,厅门轿门关闭,断开主电源插头名称：XM – Machine Room 机房XT – Traveling Cable 随行电缆XH – Hoist way 井道XC – Car 轿厢XG – Group 群组页码说明页码在每页右下角图面分区:从左至右1-6 从上至下A-HRDF 特殊说明RDF开关动作时，以下的安全开关会被短路。

1/.底坑缓冲器， 2/.机房限速器， 3/.井道终端（极限）开关， 4/. 轿厢安全钳开关安全回路代号说明:22 轿厢限速器开关26 对重限速器开关41 轿顶急停42 轿顶检修51 极限开关52 轿厢安全钳开关87 轿门触点112 底坑急停开关121 井道紧急出口122 厅门触点123 底坑限速器涨紧轮开关125 底坑缓冲器开关267 机房急停270 RDF 开关375 LCECPU 板379 LCE230 板安全回路开关测试安全回路是由各个开关组成，开关需要在现场进行测试，以保证安装正确.测试时，两人配合,互相呼应,一应一答,确保安全。

一人用检修速度运行慢车，另一人触动相应的安全开关，电梯应能立即停止运行。
