计算机网络实验报告 VLAN间通信

  • 格式：doc
  • 大小：274.00 KB
  • 文档页数：7

1 实验：VLAN隔离及VLAN间通信

一、 VLAN/802.1Q—本交换机隔离

一、实验目的

1.理解并掌握VLAN的作用及特点。

2.熟悉交换机的基本配置，学会在交换机上划分VLAN及如何将接口划分到指定的VLAN中，学会给两台交换机互连的端口配置TRUNK模式。

3.学会利用VLAN的虚拟接口，使处于不同VLAN间的计算机也可以进行通讯。

二、实验内容及步骤

1.实验用到的拓扑图

2.实验过程

清空交换机原有VLAN配置，新建两个VLAN 10、VLAN 20并将f0/5口加入VLAN 10,

将f0/15口加入VLAN 20。

3.交换机配置命令

SW1#show vlan

VLAN Name Status Ports

---- -------------------------------- --------- -----------------------------------

1 VLAN0001 STATIC Fa0/1, Fa0/2, Fa0/3, Fa0/4

Fa0/5, Fa0/6, Fa0/7, Fa0/8

Fa0/9, Fa0/10, Fa0/11, Fa0/12

Fa0/13, Fa0/14, Fa0/15, Fa0/16

Fa0/17, Fa0/18, Fa0/19, Fa0/20

Fa0/21, Fa0/22, Fa0/23, Fa0/24

Gi0/25, Gi0/26, Gi0/27, Gi0/28

SW1#config terminal PC1:

Ethernet adapter 本地连接:

Connection-specific DNS Suffix :

IP Address: 192.168.10.11

Subnet Mask: 255.255.255.0

Default Gateway : PC2:

Ethernet adapter 本地连接:

Connection-specific DNS Suffix :

IP Address: 192.168.20.22

Subnet Mask: 255.255.255.0

Default Gateway : 2 Enter configuration commands, one per line. End with CNTL/Z.

SW1(config)#vlan 10

SW1(config-vlan)#name test10

SW1(config-vlan)#exit

SW1(config)#vlan 20

SW1(config-vlan)#name test20

SW1(config-vlan)#exit

SW1(config)#interface fastEthernet 0/5

SW1(config-if)#switchport access vlan 10

SW1(config-if)#exit

SW1(config)#interface fastEthernet 0/15

SW1(config-if)#switchport access vlan 20

SW1(config-if)#end

SW1#May 15 11:45:06 SW1 %5:Configured from console by console

三、实验结果

PC2与PC1不能相互ping通

Pinging 192.168.20.22 with 32 bytes of data:

Destination host unreachable.

Destination host unreachable.

Destination host unreachable.

Destination host unreachable.

Ping statistics for 192.168.20.22:

Packets: Sent = 4, Received = 0, Lost = 4 (100% loss),

Approximate round trip times in milli-seconds:

Minimum = 0ms, Maximum = 0ms, Average = 0ms

二、VLAN/802.1Q—跨交换机VLAN

一、实验内容及步骤

1.实验拓扑图

2.实验过程

两台交换机的f0/24互联，其中一台交换机的f0/5和f0/15连接PC1和PC2,另一台交换机的f0/5接PC3

3.交换机配置命令 3 SW1#show vlan

VLAN Name Status Ports

---- -------------------------------- --------- -----------------------------------

1 VLAN0001 STATIC Fa0/1, Fa0/2, Fa0/3, Fa0/4

Fa0/5, Fa0/6, Fa0/7, Fa0/8

Fa0/9, Fa0/10, Fa0/11, Fa0/12

Fa0/13, Fa0/14, Fa0/15, Fa0/16

Fa0/17, Fa0/18, Fa0/19, Fa0/20

Fa0/21, Fa0/22, Fa0/23, Fa0/24

Gi0/25, Gi0/26, Gi0/27, Gi0/28

SW1#config terminal

Enter configuration commands, one per line. End with CNTL/Z.

SW1(config)#vlan 10

SW1(config-vlan)#name test10

SW1(config-vlan)#vlan 20

SW1(config-vlan)#name test20

SW1(config-vlan)#exit

SW1(config)#interface fastEthernet 0/5

SW1(config-if)#switchport access vlan 10

SW1(config-if)#exit

SW1(config)#interface fastEthernet 0/15

SW1(config-if)#switchport access vlan 20

SW1(config-if)#exit

SW1(config)#interface fastEthernet 0/24

SW1(config-if)#switchport mode trunk

SW1(config-if)#end

SW1#May 15 11:50:34 SW1 %5:Configured from console by console

SW1#show vlan

VLAN Name Status Ports

---- -------------------------------- --------- -----------------------------------

1 VLAN0001 STATIC Fa0/1, Fa0/2, Fa0/3, Fa0/4

Fa0/6, Fa0/7, Fa0/8, Fa0/9

Fa0/10, Fa0/11, Fa0/12, Fa0/13

Fa0/14, Fa0/16, Fa0/17, Fa0/18

Fa0/19, Fa0/20, Fa0/21, Fa0/22

Fa0/23, Fa0/24, Gi0/25, Gi0/26

Gi0/27, Gi0/28

10 test10 STATIC Fa0/5, Fa0/24

20 test20 STATIC Fa0/15, Fa0/24

SW1#show int f0/24 switchport

合集下载

不同VLAN之间相互通信的两种方式(三层交换配置)

不同VLAN之间相互通信的两种方式(三层交换配置)

不同VLAN之间相互通信的两种方式（单臂路由、三层交换）

试验环境：东郊二楼第三机房

试验设备：Catalyst 2950-24（SW3）

Catalyst 3750 SERIES (带两个SD接口，S8----SW-2L)

计算机（PC5、PC6）。

试验目的：

1、通过单臂路由实现不同VLAN之间的通信

2、通过三层交换路由功能实现不同VLAN之间的通信

网络拓扑图：

1、单臂路由实现不同VLAN互通试验网络拓扑图

2、三层交换实现不同VLAN互通实验网络拓扑图

实验步骤：

单臂路由实现不同VLAN互通试验步骤

一、 交换机SW3的具体配置（主要配置vlan和trunk接口）

1、在SW3上创建vlan 100、vlan200、vlan300，名称依次为caiwu、xiaoshou、gongcheng。（创建vlan既可以在vlan database中，也可以在全局模式下配置，本实验是在vlan

database中配置的）

2、在全局模式下，将f0/1 – 5号端口划分到vlan 100中，f0/6– 10口划分到vlan 200中，f0/11 – 15号端口划分到vlan 300中，并全部配置成access模式。

3、使用show vlan显示SW3的vlan配置信息，可以看出配置正确）

4、交换机如果通过路由器实现VLAN之间的通信，需要将连接交换机的端口配置成trunk模式，只有trunk线路才能使vlan通过。

二、 路由器R2的具体配置（通过配置路由器子接口封装之后作为每一个vlan的网关）

1、在路由器（R2）与交换机（SW3）的端口上配置子接口，每个子接口的IP地址是每个VLAN的网关地址（也可以理解为下一跳地址），并在子接口上封装802.1Q协议（交换机通用封装模式）。也可以封装ISL协议（cisco专用协议，不兼容802.1Q）。

计算机网络 实验2 实验报告

计算机网络 实验2 实验报告

《计算机网络工程》实验指导二：利用三层交换机实现不同vlan间通信

第1页/共10页 实验二：利用三层交换机实现不同vlan间通信

【实验名称】

利用三层交换机实现不同vlan间通信。

【实验目的】

理解三层交换机的功能；

理解三层交换机的虚拟接口；

理解三层交换机vlan间相互通信的原理；

掌握三层交换机vlan的配置方法和测试方法。

【背景描述】

某企业有两个主要部门：销售部（Sales）和技术部（Technical），其中销售部的个人计算机系统分散连接在两台交换机上，他们之间需要相互进行通信，销售部和技术部也需要进行相互通信，现要在交换机上做适当配置来实现这一目标。

【实现功能】

Vlan之间可以相互通信（不同VLAN的计算机能进行相互通信）。

【实现原理】

1、在三层交换机上分别为每个VLAN创建虚拟接口，并配置IP地址；

2、三层交换机会建立基于vlan虚拟端口的直连路由；

3、将每台主机上的默认网关配置成所在VLAN虚拟接口的IP 地址，通过三层交换机的直连路由，不同vlan间的所有主机就可以相互通信了。

【实验设备】

二层交换机 (S2126)1台（用R2600+16口交换模块+禁止路由来模拟）；

三层交换机 (S3750)1台（用R3600+16口交换模块来模拟）；

PC机4台（用Cloud+VPCS来模拟）；

网线（5根）：Fastethernet

【实验拓扑】

《计算机网络工程》实验指导二：利用三层交换机实现不同vlan间通信

第2页/共10页 【实现任务】

1、参考上图构建实验网络拓扑（配置二层交换机模块、配置三层交换机模块、配置各PC机网络接口、连接设备等）；

2、完整、明确的标注端口及配置信息；

3、在二层交换机（L2SW）上配置VLAN（包括VLAN10和VLAN20），并将F1/3端口设置为Trunk模式；

4、在三层交换机（L3SW）上配置VLAN（仅包括VLAN10），并将F1/1端口设置为Trunk模式；

三层交换机实现VLAN间互通实验报告

三层交换机实现VLAN间互通实验报告

实验项目

三层交换机实现VLAN间互通

实验日期 2021 年 11 月 8 日（星期 一 第 7-8节）

实验成绩

一、目的和要求（目的要明确，抓住重点，符合实验指导书中的要求）

(1) 掌握三层交换机VLAN间路由数据通信的过程；

(2) 理解三层交换机实现VLAN间互通的配置方法；

(3) 深入了解VLAN的划分、802.1Q封装和通信原理，理解VLAN三层接口的功能及应用。

二、实验内容（用最简练的语言反映实验的内容）

三层交换技术在第三层实现了数据包的高速转发，从而解决了传统路由器低速、负责所造成的网络瓶颈问题。

交换机如果通过路由器实现VLAN之间的通信，需要将连接交换机的端口配置成trunk模式，只有trunk线路才能使vlan通过

用VTP协议，实现VLAN配置的一致性

三、实验过程及分析（依据何种内容、操作方法进行实验，要写明需要经过哪几个步骤来实现其操作）

搭建拓扑结构

三层交换机：

交换机代码 Switch>

Switch>enable

Switch#confi ter

Enter configuration commands, one per line. End with CNTL/Z.

Switch(config)#vlan 100

Switch(config-vlan)#exit

Switch(config)#vlan 200

Switch(config-vlan)#exit

Switch(config)#vlan 300

Switch(config-vlan)#exit

Switch(config)#int fa0/1

Switch(config-if)#switchport access vlan 100

Switch(config-if)#exit

Switch(config)#int fa0/2

Switch(config-if)#switchport access vlan 200

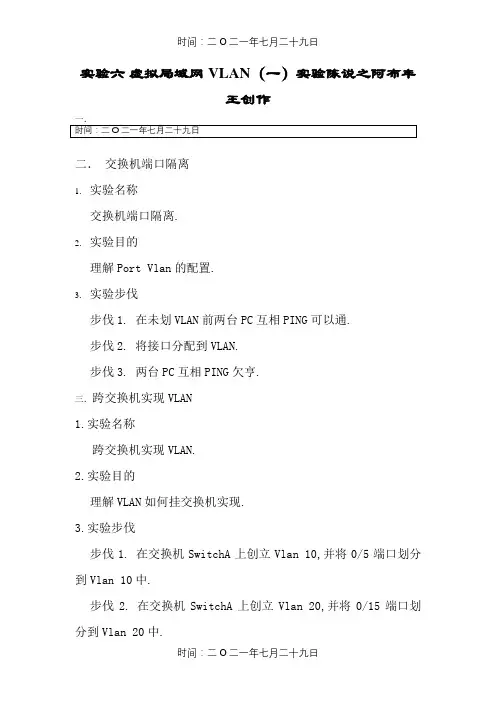

实验六 虚拟局域网VLAN(一)实验报告
