汽轮机热力系统及辅助设备

汽机主要知识点

题型：概念题（5题）、判断题（5题）、简答题（4题）、绘图题（1题）

第一章

级的概念和分类，反动度的概念

纯冲动级，反动级，冲动级，复速级的特点和比较

速度三角形的绘制，其中各项的意义

热力过程线的绘制，其中各项的意义

临界速度、临界压力、临界压比

蒸汽在喷嘴斜切部分的膨胀（不同条件下的压力变化）

轮周效率，速比与最佳速比，余速损失，动叶损失，喷嘴损失

叶栅损失、级内损失（各项损失的机理、影响因素，减小方法，判断损失是否存在）

汽轮机级的相对内效率

冲动级的实际热力过程线各项意义及绘制

第二章

重热现象与重热系数

多级汽轮机各级段的特点

汽轮机装置的评价指标、汽耗率、热耗率与煤耗率的定义及用途

轴向推力产生的原因、平衡方法

第三章

汽轮机的设计工况和变工况

节流配汽、喷嘴配汽的定义，主要优缺点

定压运行与滑压运行的定义，滑压运行机组的安全性与灵活性

第四章

凝汽设备示意图，凝汽设备的作用及任务

凝汽器内主凝结区、空气冷却区的作用

凝汽器的最佳真空与极限真空

凝结水的过冷度及过冷度过大的危害

凝汽器的冷却倍率

抽气器的作用及分类

第六章

调节系统的速度变动率、迟缓率

一次调频和二次调频的区别

合理静态特性曲线的形状、原因

对调节系统动态特性的要求

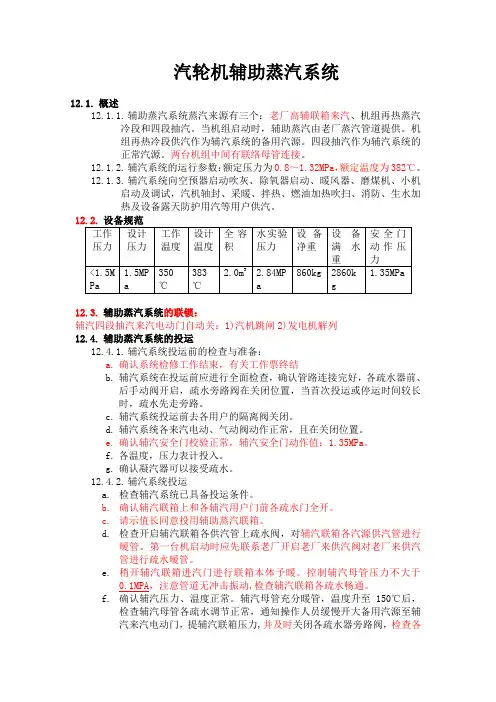

汽轮机辅助蒸汽系统

12.1. 概述

12.1.1. 辅助蒸汽系统蒸汽来源有三个：老厂高辅联箱来汽、机组再热蒸汽

冷段和四段抽汽。当机组启动时，辅助蒸汽由老厂蒸汽管道提供。机

组再热冷段供汽作为辅汽系统的备用汽源。四段抽汽作为辅汽系统的

正常汽源。两台机组中间有联络母管连接。

12.1.2. 辅汽系统的运行参数：额定压力为0.8～1.32MPa，额定温度为382℃。

12.1.3. 辅汽系统向空预器启动吹灰、除氧器启动、暖风器、磨煤机、小机

启动及调试，汽机轴封、采暖、拌热、燃油加热吹扫、消防、生水加

热及设备露天防护用汽等用户供汽。 12.2. 设备规范

工作

压力 设计

压力 工作

温度 设计

温度 全容

积 水实验

压力 设备

净重 设备

满水

重 安全门

动作压

力

<1.5M

Pa 1.5MP

a 350

℃ 383

℃ 2.0m3 2.84MP

a 860kg 2860k

g 1.35MPa

12.3. 辅助蒸汽系统的联锁：

辅汽四段抽汽来汽电动门自动关：1)汽机跳闸2)发电机解列

12.4. 辅助蒸汽系统的投运

12.4.1. 辅汽系统投运前的检查与准备：

a. 确认系统检修工作结束，有关工作票终结

b. 辅汽系统在投运前应进行全面检查，确认管路连接完好，各疏水器前、

后手动阀开启，疏水旁路阀在关闭位置，当首次投运或停运时间较长

时，疏水先走旁路。

c. 辅汽系统投运前去各用户的隔离阀关闭。

d. 辅汽系统各来汽电动、气动阀动作正常，且在关闭位置。

e. 确认辅汽安全门校验正常，辅汽安全门动作值：1.35MPa。

f. 各温度，压力表计投入。

g. 确认凝汽器可以接受疏水。

12.4.2. 辅汽系统投运

a. 检查辅汽系统已具备投运条件。

b. 确认辅汽联箱上和各辅汽用户门前各疏水门全开。

c. 请示值长同意投用辅助蒸汽联箱。

d. 检查开启辅汽联箱各供汽管上疏水阀，对辅汽联箱各汽源供汽管进行

暧管。第一台机启动时应先联系老厂开启老厂来供汽阀对老厂来供汽

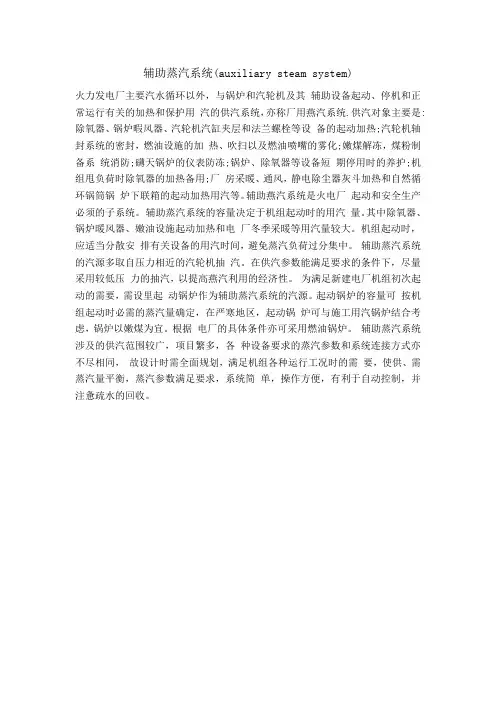

辅助蒸汽系统(auxiliary steam system)

火力发电厂主要汽水循环以外，与锅炉和汽轮机及其 辅助设备起动、停机和正常运行有关的加热和保护用 汽的供汽系统，亦称厂用燕汽系统.供汽对象主要是:

除氧器、锅炉暇风器、汽轮机汽缸夹层和法兰螺栓等设 备的起动加热;汽轮机轴封系统的密封，燃油设施的加 热、吹扫以及燃油喷嘴的雾化;嫩煤解冻，煤粉制备系 统消防;礴天锅炉的仪表防冻;锅炉、除氧器等设备短 期停用时的养护;机组甩负荷时除氧器的加热备用;厂 房采暖、通风，静电除尘器灰斗加热和自然循环锅筒锅 炉下联箱的起动加热用汽等。辅助燕汽系统是火电厂 起动和安全生产必须的子系统。 辅助蒸汽系统的容量决定于机组起动时的用汽 量。其中除氧器、锅炉暖风器、嫩油设施起动加热和电 厂冬季采暖等用汽量较大。机组起动时，应适当分散安 排有关设备的用汽时间，避免蒸汽负荷过分集中。 辅助蒸汽系统的汽源多取自压力相近的汽轮机抽 汽。在供汽参数能满足要求的条件下，尽量采用较低压 力的抽汽，以提高燕汽利用的经济性。 为满足新建电厂机组初次起动的需要，需设里起 动锅炉作为辅助蒸汽系统的汽源。起动锅炉的容量可 按机组起动时必需的蒸汽量确定，在严寒地区，起动锅 炉可与施工用汽锅炉结合考虑，锅炉以嫩煤为宜。根据 电厂的具体条件亦可采用燃油锅炉。 辅助蒸汽系统涉及的供汽范围较广，项目繁多，各 种设备要求的蒸汽参数和系统连接方式亦不尽相同， 故设计时需全面规划，满足机组各种运行工况时的需 要，使供、需蒸汽量平衡，蒸汽参数满足要求，系统简 单，操作方便，有利于自动控制，并注惫疏水的回收。

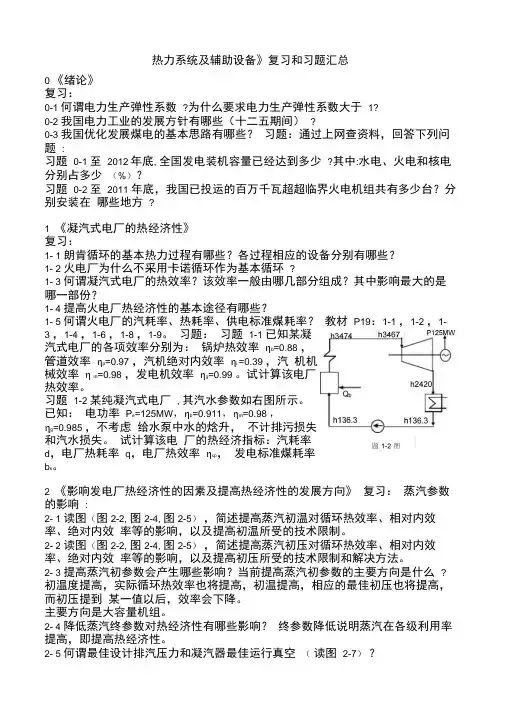

热力系统及辅助设备》复习和习题汇总

0 《绪论》

复习：

0-1 何谓电力生产弹性系数 ?为什么要求电力生产弹性系数大于 1?

0-2 我国电力工业的发展方针有哪些（十二五期间） ?

0-3 我国优化发展煤电的基本思路有哪些？ 习题：通过上网查资料，回答下列问题 :

习题 0-1 至 2012年底, 全国发电装机容量已经达到多少 ?其中:水电、火电和核电分别占多少 （%）？

习题 0-2 至 2011 年底，我国已投运的百万千瓦超超临界火电机组共有多少台？分别安装在 哪些地方 ?

1 《凝汽式电厂的热经济性》

复习：

1- 1 朗肯循环的基本热力过程有哪些？各过程相应的设备分别有哪些？

1- 2 火电厂为什么不采用卡诺循环作为基本循环 ?

1- 3 何谓凝汽式电厂的热效率？该效率一般由哪几部分组成？其中影响最大的是哪一部份？

1- 4 提高火电厂热经济性的基本途径有哪些？

1- 5 何谓火电厂的汽耗率、热耗率、供电标准煤耗率？ 教材 P19：1-1 ，1-2 ，1-3 ，1-4 ，1-6 ，1-8 ，1-9。 习题： 习题 1-1 已知某凝汽式电厂的各项效率分别为： 锅炉热效率 ηb=0.88 ，管道效率 ηp=0.97 ，汽机绝对内效率 ηi =0.39 ，汽 机机械效率 η m=0.98 ，发电机效率 ηg=0.99 。试计算该电厂

热效率。

习题 1-2 某纯凝汽式电厂 , 其汽水参数如右图所示。已知： 电功率 Pe=125MW，ηb=0.911，ηm=0.98 ，ηg=0.985 ，不考虑 给水泵中水的焓升， 不计排污损失和汽水损失。 试计算该电 厂的热经济指标：汽耗率d，电厂热耗率 q，电厂热效率 ηcp， 发电标准煤耗率

bs。

2 《影响发电厂热经济性的因素及提高热经济性的发展方向》 复习： 蒸汽参数的影响 :

2- 1 读图（图2-2, 图2-4, 图2-5） ，简述提高蒸汽初温对循环热效率、相对内效率、绝对内效 率等的影响，以及提高初温所受的技术限制。
