基于VerilogHDL的状态机设计探讨
作者：黄金凤 张红
来源：《电脑知识与技术》2016年第23期
摘要：在日常生活中，我们经常看到很多循环控制产品，如十字路口的交通灯、自动饮料收货机、电梯运行、微波炉、电饭锅等，它们的控制系统其实都可以用Verilog HDL的状态机设计方法来完成。该论文首先讲述了状态机设计方法，然后讲述了如何有效的运用3种过程描述来设计状态机。
关键词：Verilog HDL；状态机；过程描述
中图分类号：TP18 文献标识码：A 文章编号：1009-3044（2016）23-0204-02
1 概述
有限状态机（Finite State Machine，FSM）是时序电路设计中经常采用的一种方式，尤其适合设计数字系统的控制模块，在一些需要控制高速器件的场合，用状态机进行设计是一种很好的解决问题的方案，具有速度快、结构简单、可靠性高等优点。
有限状态机非常适合用FPGA器件实现，用Verilog HDL的case语句能很好地描述基于状态机的设计，再通过EDA工具软件的综合，一般可以生成性能极优的状态机电路，从而使其在执行时间、运行速度和占用资源等方面优于用CPU实现的方案。
2 状态机设计
有限状态机可以认为是组合逻辑和寄存器逻辑的特殊组合，它一般包括组合逻辑和寄存器逻辑两部分，寄存器逻辑用于存储状态，组合逻辑用于状态译码和产生输出信号。根据输出信号产生方法的不同，状态机可分为两类：摩尔型（Moore）和米里型（Mealy）。Moore型状态机的输出只和当前状态有关，和输入无关。 Mealy型状态机的输入是由当前状态和输入共同决定。如图1和图2所示。
使用Verilog HDL语言设计状态机的步骤：
1）将实际问题抽象成状态图
1 状态机的设计与实现
作者：zhsj 日期：2015-7-29
在数字逻辑电路中，状态机是一个非常重要的概念，也是常用的一种结构，状态机常常用于
序列检测、序列信号的产生以及时序产生等方面。利用Verilog语言也可以编写出可综合的状态
机，并有多种编写格式和编写原则，本文主要整理的是状态机的一般编写方法和形式，以及可
综合的状态机的一些设计原则。
一、状态机的结构
1.1 状态机的组成
状态机是组合逻辑和寄存器逻辑的特殊组合，一般包括两个部分：组合逻辑部分和寄存器逻
辑部分。寄存器用于存储状态，组合电路用于状态译码和产生输出信号。状态机的下一个状态
及输出不仅与输入信号有关，还与寄存器当前状态有关，其基本要素有三个，即状态、输入和
输出。
状态也叫做状态变量。在逻辑设计中，使用状态划分逻辑顺序和时序规律。例如，要设计一
个交通灯控制器可以用允许通行、慢行和禁止通行作为状态；设计一个电梯控制器，每层就是
一个状态等。
输入是指状态机中进入每个状态的条件。有的状态机没有输入条件，其中的状态转移比较简
单；有的状态机有输入条件，当某个输入条件存在时，才能转移到相应的状态。例如，交通灯
控制器就没有输入条件，状态随着时间的改变而自动跳转；电梯控制器是存在输入的，每层的
上下按键，以及电梯内的层数选择按键都是输入，会对电梯的下一个状态产生影响。
输出是指在某一状态时特定发生的事件。例如，交通灯控制器在允许通行状态输出绿色，缓
行状态输出黄色，禁止通行状态输出红色；电梯控制器在运行时一直会输出当前所在的层数及
当前运行的方向（上升或下降）。
1.2 状态机的分类
根据输出是否与输入信号有关，状态机可以划分为Mealy型状态机和Moore型状态机两种；
根据输出是否与输入信号同步，状态机可以划分为异步状态机和同步状态机两种。由于目前的
电路设计中以同步设计为主，所以本文只介绍同步状态机。
1.2.1 Mealy型状态机
Mealy型状态机的输出同时依赖于当前的状态和输入信号，其结构如图1.1所示。输出可以

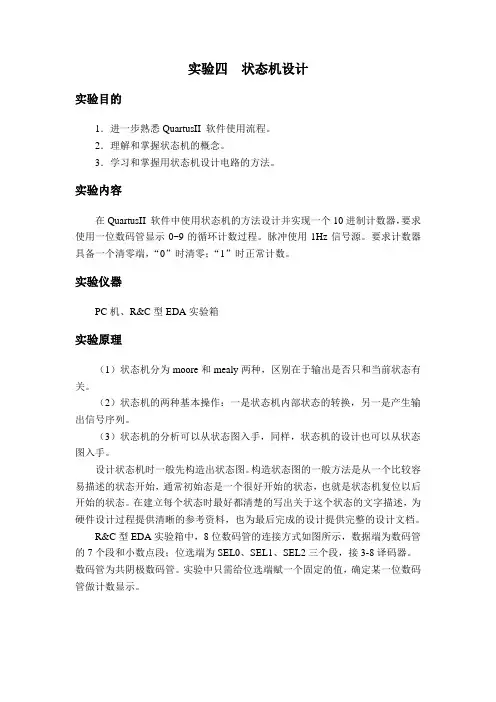

实验四 状态机设计
实验目的
1．进一步熟悉QuartusII 软件使用流程。
2．理解和掌握状态机的概念。
3．学习和掌握用状态机设计电路的方法。
实验内容
在QuartusII 软件中使用状态机的方法设计并实现一个10进制计数器，要求使用一位数码管显示0~9的循环计数过程。脉冲使用1Hz信号源。要求计数器具备一个清零端，“0”时清零；“1”时正常计数。
实验仪器
PC机、R&C型EDA实验箱
实验原理
（1）状态机分为moore和mealy两种，区别在于输出是否只和当前状态有关。
（2）状态机的两种基本操作：一是状态机内部状态的转换，另一是产生输出信号序列。
（3）状态机的分析可以从状态图入手，同样，状态机的设计也可以从状态图入手。
设计状态机时一般先构造出状态图。构造状态图的一般方法是从一个比较容易描述的状态开始，通常初始态是一个很好开始的状态，也就是状态机复位以后开始的状态。在建立每个状态时最好都清楚的写出关于这个状态的文字描述，为硬件设计过程提供清晰的参考资料，也为最后完成的设计提供完整的设计文档。
R&C型EDA实验箱中，8位数码管的连接方式如图所示，数据端为数码管的7个段和小数点段；位选端为SEL0、SEL1、SEL2三个段，接3-8译码器。
数码管为共阴极数码管。实验中只需给位选端赋一个固定的值，确定某一位数码管做计数显示。
实验步骤
1．在QuartusII软件中新建工程，新建VHDL文件，输入代码，进行编译，仿真。
2．指定目标器件，并对编译通过的IO分配管脚（可参考开发板硬件电路图），分配完后再编译一次。
3．将USB连接计算机机箱进行下载。
4．在开发板中验证设计结果。
注意，本次实验使用了Cylone EP1C6Q240C8的24和37引脚，而这两个引脚为复用引脚，因此需要按附录所示方法进行设置。
程序清单：
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
《EDA》
设计报告
题 目：状态机控制的流水灯设计
学 院： 电子信息与电气工程学院
专 业： 电子信息工程
班 级：
姓 名：
1课题简介
在计算机技术的推动下，电子技术获得了飞速的发展，现代电子产品几乎渗透于社会的各个领域，有力的推动社会生产力的发展和社会信息程度化的提高，同时又促使现代电子产品性能的进一步提高，产品更新换代的节奏也越来越快。
EDA技术作为现在电子设计技术的核心，它依赖功能强大的计算机，在EDA工具软件平台上，对硬件描述语言Verilog语言为系统描述手段完成的设计文件，自动的完成逻辑化简，逻辑分割，逻辑综合，结构综合，以及逻辑优化和仿真测试等功能。
Verilog语言在这个信息飞速发展的时代已经显得尤为重要。
2 设计目的
1.通过本次课程设计掌握QuartusⅡ环境下的基本电路设计方法。
2．掌握状态机的Verilog设计方法
3．学习仿真工具的使用方法
4．熟悉Verilog语言编程
3设计任务
1．设计一个状态机控制8个LED灯进行花样显示
2．花样不少于6种
3．同时用数码管显示
4．使蜂鸣器报警 4 设计方法
通过锁相环进行分频，进行时钟控制。流水灯的每一种花形与状态机联系起来进行控制。花形的顺序显示由三个按键控制。
5 设计步骤
a.8个流水灯的 6种显示花样模块的建立
图1 点亮后从右向左依次熄灭
图2点亮后从左向右依次熄灭
图3从右向左依次点亮
图4从左向右依次点亮
图5两个灯依次从左向右一次点亮
图6两个灯从右向左一次点亮
b．生成的流水灯模块如图7所示
图7
c.六路选择器模块的建立如图8所示 六路选择器的底层模块如下
图8
由图8编译成功后生成如模块
图9
d.状态机控制模块的建立 图10
生成的宏模块如下
图11
e.分频模块的建立如下
图12
生成如下模块
图13
