模板的设计荷载

“模板”的设计荷载是指在建筑施工中，模板所能承受的最大荷载。模板是建筑施工中的重要工具，用于支撑混凝土浇筑、砌体墙体、拱形和砖拱等。对于模板的设计荷载，需要考虑建筑结构、施工工艺、使用的材料等多个因素。本文将围绕设计荷载的概念、计算方法、影响因素和安全性等方面展开阐述。

一、设计荷载的概念

模板的设计荷载是指模板在使用过程中所承受的荷载。这些荷载来自于混凝土、施工人员、操作设备等，需要对其进行合理的估算和计算，以确保模板结构的安全稳定。设计荷载包括静载荷和动载荷两种，静载荷主要是指来自于混凝土自重和使用人员的荷载，而动载荷则是指来自于施工机械设备的振动和冲击荷载。

二、设计荷载的计算方法

1. 静载荷的计算：静载荷主要包括模板自重、混凝土自重和使用人员的荷载。模板自重的计算可以采用结构力学中的静力学原理，通过对模板结构进行分析，计算各部分的自重并求和得到模板整体自重。而混凝土的自重则可以通过混凝土密度与体积的乘积得出，使用人员的荷载可以按照规范中的相关要求进行估算。

2. 动载荷的计算：动载荷主要来自于施工机械设备的振动和冲击荷载。这部分荷载的计算需要考虑施工现场的实际情况，包括机械设备的类型、施工方式、振动频率等因素，通过相关的振动测试或实测数据来进行准确估算。

三、影响模板设计荷载的因素

1. 施工材料的选择：模板的设计荷载需考虑使用的材料，比如木模板、钢模板等在荷载设计上会有一定区别，而且需要结合施工现场的环境条件和工艺要求进行合理选择。

2. 施工工艺和流程：不同的施工工艺和流程会对模板的设计荷载提出不同的要求，比如梁板一体施工、独立梁砼、砌体墙模板等，需要分别进行设计计算。

3. 施工现场安全要求：对于模板设计荷载还需结合现场施工安全要求和相关规范标准进行合理估算，确保模板在施工过程中的安全性。

四、安全性评估

模板的设计荷载需要严格按照相关标准和规范进行计算，以确保施工现场的安全性。在设计过程中，应充分考虑施工现场的实际情况，合理确定设计荷载标准，对模板结构进行合理的强度和稳定性计算，并进行预防性的安全评估。同时还需注意施工过程中的监测和检查，及时发现和处理可能存在的安全隐患。 模板的设计荷载是一个涉及结构力学、施工工艺、材料科学等多个方面的复杂问题，需要综合考虑各种因素并严格按照规范进行计算，以确保施工现场的安全性和施工质量。在今后的建筑施工中，我们应该增强对模板设计荷载的重视，不断完善相关标准和规范，促进模板结构设计的科学化和规范化发展。

合集下载

模板荷载计算

模板荷载计算

范文 范例 学习 指导

word整理版 本方案是以木模板、钢管脚手排架的模板支撑系统为研究对象，在泵送、预拌商品混凝土、机械振捣的施工工艺条件下，对施工荷载进行了计算，并应用了统计学原理，获得不同截面梁、板的施工荷载值，不仅减化了计算工作量，并能方便查找应用。

关键词：模板 钢管 支撑 混凝土 施工荷载 分项系数 侧压力 荷载组合

1施工荷载计算的计算依据

施工荷载的计算方法应符合《建筑结构荷载规范》GB50009-2001的规定。本文仅适用于木模板、钢管脚手排架、钢管顶撑、支撑托的模板支撑系统；采用泵送、预拌商品混凝土，机械振捣的施工工艺，并依据原《混凝土结构工程施工验收规范》GB50204-92，附录中有关“普通模板及其支架荷载标准值及分项系数”的取值标准。

2模板支撑系统及其新浇钢筋混凝土自重的计算参数：

模板及其支架的自重标准值应根据模板设计图确定，新浇混凝土自重标准值可根据实际重力密度确定，钢筋自重标准值可根据设计图纸确定，也可以按下表采用：

钢筋混凝土和模板及其支架自重标准值和设计值统计表

材料名称 单位 标准值 分项系数 设计值 备注

平板的模板 KM/m2 0.3 1.2 0.36 包括小楞

梁的模板 KN/m2 0.5 1.2 0.6 展开面积

普通混凝土 KN/m3 24 1.2 28.8

楼板的钢筋 KN 1.1 1.2 1.32 每立方米混凝土的含量 梁的钢筋 KN 1.5 1.2 1.8

模板及支架 KN/m2 0.75 1.2 0.9 层高≤4m

3施工人员及设备荷载的取值标准：

施工活荷载的取值标准应根据不同的验算对象，对照下表选取，对于大型设备如上料平台、混凝土输送泵、配料机、集料斗等的施工荷载，应根据实际情况计算，并在大型设备的布置点，采取有针对性的加固措施。

模板荷载设计值计算方法

模板荷载设计值计算方法

《建筑施工模板安全技术规范》JGJ162-2008

可变荷载效应控制组合

模板荷载设计值计算方法

一、柱、墙、梁帮、池壁等垂直模板荷载设计值

强度计算 柱子边长≤300 墙厚≤100时 计算规则 1、砼侧压力×荷载分项系数 ×结构重要性系数 2、振捣荷载×荷载分项系数

计算公式 1、振捣荷载 4.0×1.4×0.9

2、砼侧压力 F×1.2×0.9 合计 p=（1.08F+5.04）k N/m2

柱子边长＞300

墙厚＞100时

砼泵送浇筑 计算规则 1、砼侧压力×荷载分项系数

×结构重要性系数 2、倾倒荷载×荷载分项系数

计算公式 1、砼侧压力 F×1.2×0.9

2、倾倒荷载 2.0×1.4×0.9 合计 p=（1.09F+2.52）k N/m2

变形

计算 计算规则 新浇混凝土侧压力F

计算公式 新浇混凝土侧压力F

注：1、如所计算的构件为热轧型钢，其所受的荷载设计值可乘以0.95进行折减。 2、新浇筑砼对模板侧面压力标准值按下列二式计算，并取二式中较小值：

2121022.0VtFC

HFC

C——新浇砼的重力密度（kN /m3） t0——新浇砼的初凝时间（h）当缺乏试验资料时，可采用t0=200/ (T+15)计算，（T为砼的温度） V——砼的浇筑速度（m/h）

H——砼侧压力计算位置处至新浇筑砼顶面的总高度（m）

1——掺具有缓凝作用的外加剂时取1.2，不掺取1

2——塌落度影响修正系数，坍落度小于30㎜取0.85；50～90㎜取1；110～150㎜取1.15 3、对垂直模板振捣砼产生的荷载取4 kN/㎡

4、倾倒砼时产生的水平荷载标准值（kN/㎡）

向模板内供料方法 水平荷载

溜槽、串筒或导管 2

容量小于0.2m3运输器具 2

容量为0.2～0.8m3运输器具 4

容量为大于0.8m3运输器具 6

二、平板楼板模板及支架荷载设计值 计算项目 钢模板 木模板

模板及次

关于建筑施工模板的荷载讲解

关于建筑施工模板的荷载讲解

关于建筑施工模板的荷载讲解

（1）、恒荷载

模板及其支架自重G1，新浇筑混凝土自重G2，钢筋自重G3，新浇筑混凝土作用于模板侧压力G4。

（2）、活荷载

施工人员及设备荷载Q1

振捣混凝土时产生的荷载Q2

倾倒混凝土时，对垂直面模板产生的水平荷载Q3

（3）、活荷载取值

当计算模板和直接支承模板的小梁时，均布活荷载可取2.5kN/m2，再用集中荷载2.5kN进行验算，比较两者所得的弯矩值取其大值；

当计算直接支承小梁的主梁时，均布活荷载标准值可取1.5kN/m2；当计算支架立柱及其他支承结构构件时，均布活荷载标准值可取1.0kN/m2。

对大型浇筑设备，如上料平台、混凝土输送泵等按实际情况计算；采用布料机上料进行浇筑混凝土时，活荷载标准值取4kN/m2。

（4）、风荷载

风荷载标准值应按现行国家标准《建筑结构荷载规范》（GB50009）中的规定计算，其中基本风压值应按该规范附表D.4中n=10年的规定采用，并取风振系数 。

（5）、荷载设计值

1）、计算模板及支架结构或构件的强度、稳定性和连接强度时，应采用荷载设计值（荷载标准值乘以荷载分项系数）。

2）、计算正常使用极限状态的变形时，应采用荷载标准值。

3）、钢面板及支架作用荷载设计值可乘以系数0.95进行折减。当采用冷弯薄壁型钢时，其荷载设计值不应折减。

模板荷载计算 2

模板荷载计算 2

范文 范例 学习 指导

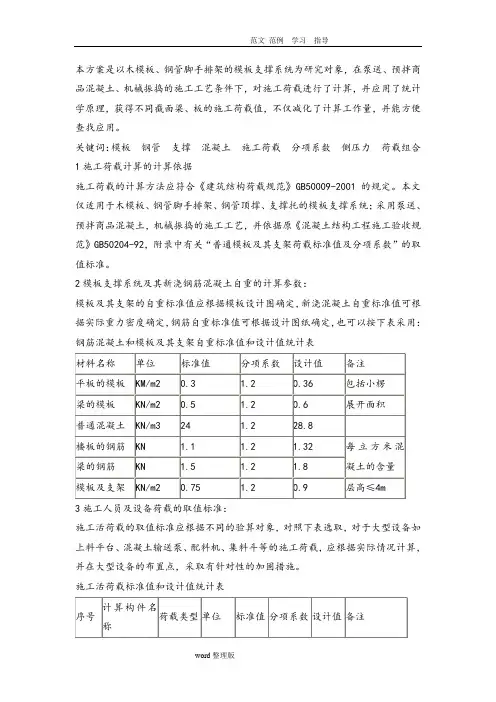

word整理版 本方案是以木模板、钢管脚手排架的模板支撑系统为研究对象，在泵送、预拌商品混凝土、机械振捣的施工工艺条件下，对施工荷载进行了计算，并应用了统计学原理，获得不同截面梁、板的施工荷载值，不仅减化了计算工作量，并能方便查找应用。
