闸阀相关知识点总结

第一节 概述

阀门是流体管路的控制装置，其基本功能是接通或切断管路介质的流通，改变介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路的设备的正常运行。

工业用的阀门的大量应用是在瓦特发明蒸汽机之后，近二三十年来，由于石油、化工、电站、冶金、船舶、核能、宇航等方面的需要，对阀门提出更高的要求，促使人们研究和生产高参数的阀门，其工作温度从超低温-269℃到高温1200℃，甚至高达3430℃，工作压力从超真空1.33x10-8Mpa（1x10-1㎜Hg）到超高压1460MPa，阀门通径从1mm到600mm，甚至达到9750mm，阀门的材料从铸铁，碳素钢发展到钛及钛合金，高强度耐腐蚀钢等，阀门的驱动方式从手动发展到电动、气动、液动、程控、数控、遥控等。

随着现代工业的不断发展，阀门需求量不断增长，一个现代化的石油化工装置就需要上万只各式各样的阀门，阀门使用量大。开闭频繁，但往往由于制造、使用选型、维修不当，发生跑、冒、滴、漏现象，由此引起火焰、爆炸、中毒、烫伤事故，或者造成产品质量低劣，能耗提高，设备腐蚀，物耗提高，环境污染，甚至造成停产等事故，已屡见不鲜，因此人们希望获得高质量的阀门，同时也要求提高阀门的使用，维修水平，这时对从事阀门操作人员，维修人员以及工程技术人员，提出新的要求，除了要精心设计、合理选用、正确操作阀门之外，还要及时维护、修理阀门，使阀门的“跑、冒、滴、漏”及各类事故降到最低限度。

第二节 阀门的分类

阀门的用途广泛，种类繁多，分类方法也比较多。总的可分两大类：

第一类自动阀门：依靠介质（液体、气体）本身的能力而自行动作的阀门。如止回阀、安全阀、调节阀、疏水阀、减压阀等。

第二类驱动阀门：借助手动、电动、液动、气动来操纵动作的阀门。如闸阀，截止阀、节流阀、蝶阀、球阀、旋塞阀等。

此外，阀门的分类还有以下几种方法：

一、按结构特征，根据关闭件相对于阀座移动的方向可分：

初中化学方程式及其相关知识点总结

1.澄清石灰水中通入二氧化碳气体（复分解反应)

Ca(OH)2 + CO2 =CaCO3↓ + H2O 现象：石灰水由澄清变浑浊。

相关知识点：这个反应可用来检验二氧化碳气体的存在。

最好不用它检验，CaCO3+CO2+H2O=Ca(HCO3)2沉淀消失，可用Ba(OH)2溶液

2.镁带在空气中燃烧（化合反应）

2Mg+O2 =2MgO 现象：镁在空气中剧烈燃烧，放热，发出耀眼的白光，生成白色粉末。

相关知识点：(1)这个反应中，镁元素从游离态转变成化合态；(2）物质的颜色由银白色转变成白色。(3)镁可做照明弹；(4)镁条的着火点高，火柴放热少，不能达到镁的着火点，不能用火柴点燃 ；(5)镁很活泼，为了保护镁，在镁表面涂上一层黑色保护膜，点燃前要用砂纸打磨干净。

3.水通电分解（分解反应）

2H2O =2H2↑ + O2↑ 现象：通电后，电极上出现气泡，气体体积比约为1：2

相关知识点：(1)正极产生氧气，负极产生氢气；(2)氢气和氧气的体积比为2：1，质量比为1：8；(3)电解水时，在水中预先加入少量氢氧化钠溶液或稀硫酸，增强水的导电性；(4)电源为直流电

4.生石灰和水反应（化合反应）

CaO + H2O = Ca（OH)2 现象：白色粉末溶解

相关知识点：(1)最终所获得的溶液名称为氢氧化钙溶液，俗称澄清石灰水；(2)在其中滴入无色酚酞，酚酞会变成红色；(3)生石灰是氧化钙，熟石灰是氢氧化钙。(4)发出大量的热

5.实验室制取氧气

①加热氯酸钾和二氧化锰的混合物制氧气（分解反应）

2KClO3 =MnO2(作催化剂)=2KCl + 3O2↑

相关知识点：(1)二氧化锰在其中作为催化剂，加快氯酸钾的分解速度或氧气的生成速度；(2）二氧化锰的质量和化学性质在化学反应前后没有改变；(3)反应完全后，试管中的残余固体是氯化钾和二氧化锰的混合物，进行分离的方法是：洗净、干燥、称量。

阀门常识

选用阀门时的注意事项

关于阀门的使用说明

阀门的型号均根据各自使用流体的种类、压力、温度范围等因素而拟定的。所以，当选择阀门时，一定要先确认各自的〖使用说明〗以及〖可使用范围〗后才使用。如果是因为不按照该阀门的使用说明范围内的规定而擅自使用时，可能发生事故，造成损失。

阀门材料的特性

1、使用铸铁、可塑性铁以及铸钢制阀门时，如果长时间直接接触水或温水就会生锈。因此，在进行管道布置时，不应该使用易锈的材料，而应该使用不锈钢阀门或耐腐蚀性的蝶阀。

2、蝶阀及球阀的软橡胶垫的压力和温度特性一般都比阀体材料的压力温度特性低。

3、由于本身材质条件的限制，所以安装在蝶阀及球阀的软橡胶垫可以承受的流体也是有所限制的。请确定使用流体后再选择适当的阀门。

阀门构造的主要特性

1、闸阀

适用于需要全开或全闭时使用，如果在半开时使用，有可能会损害阀座。

具有保持一定的流路面积，阀体流量变化小的特点，全开时压力损失极小。

在全闭状态下其密封性能极佳。

2、截止阀

可用于全开、全闭以及半开，适用于调节流量。

即使在全开启的状态下，由于阀体的设计会对流体产生阻力。所以相比于闸阀下，水头损失会较多。

在连接管道时，需要限定水流方向。水流方向必须与阀身上箭头所示方向一致。

3、止回阀 阀体的上、下流压差导致阀瓣的开闭，有阻止逆流的功能，因此不需从外部操作。

在连接管道时，需要限定水流方向，水流方向必须与阀身上箭头所示方向一致。

4、蝶阀

具有90度的开闭构造，操作方便。全开、全闭及半开时均能使用，适用于调节流量。

结构短，配管面积小，施工方便。

由于使用了胶带作阀垫，因此使用流体的种类、温度受到限定。

5、球心阀

可以作90度的开闭，操作方便。适合于全开或全闭时使用。注意：在半开状态下使用，有可能损伤阀座。

流量性能好，可将流路和管道口径合二为一。

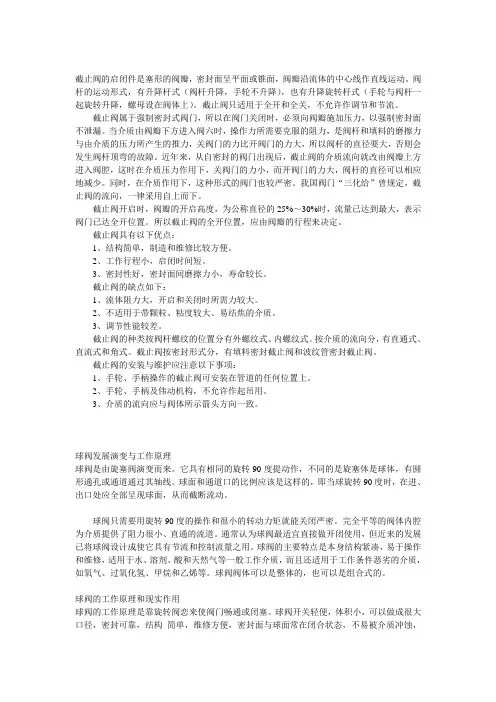

截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。

截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。

截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

截止阀具有以下优点：

1、结构简单，制造和维修比较方便。

2、工作行程小，启闭时间短。

3、密封性好，密封面间磨擦力小，寿命较长。

截止阀的缺点如下：

1、流体阻力大，开启和关闭时所需力较大。

2、不适用于带颗粒、粘度较大、易结焦的介质。

3、调节性能较差。

截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。

截止阀的安装与维护应注意以下事项：

1、手轮、手柄操作的截止阀可安装在管道的任何位置上。

2、手轮、手柄及伟动机构，不允许作起吊用。

3、介质的流向应与阀体所示箭头方向一致。

球阀发展演变与工作原理

球阀是由旋塞阀演变而来。它具有相同的旋转90度提动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。
