减速电机工作原理

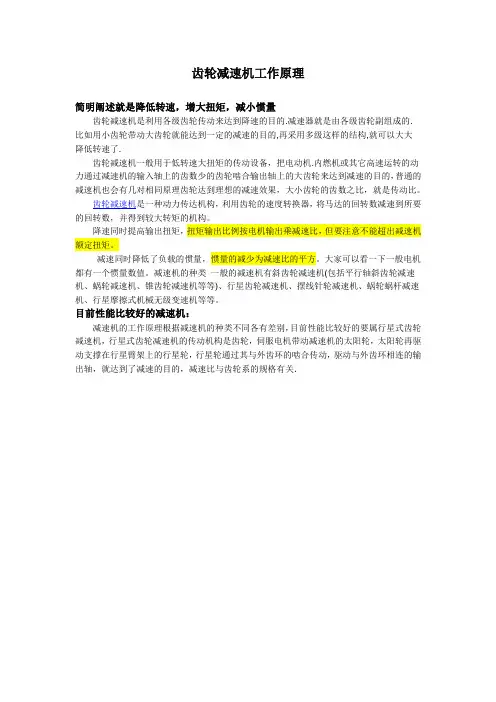

齿轮减速机工作原理

简明阐述就是降低转速，增大扭矩，减小惯量

齿轮减速机是利用各级齿轮传动来达到降速的目的.减速器就是由各级齿轮副组成的.比如用小齿轮带动大齿轮就能达到一定的减速的目的,再采用多级这样的结构,就可以大大降低转速了.

齿轮减速机一般用于低转速大扭矩的传动设备，把电动机.内燃机或其它高速运转的动力通过减速机的输入轴上的齿数少的齿轮啮合输出轴上的大齿轮来达到减速的目的，普通的减速机也会有几对相同原理齿轮达到理想的减速效果，大小齿轮的齿数之比，就是传动比。

齿轮减速机是一种动力传达机构，利用齿轮的速度转换器，将马达的回转数减速到所要的回转数，并得到较大转矩的机构。

降速同时提高输出扭矩，扭矩输出比例按电机输出乘减速比，但要注意不能超出减速机额定扭矩。

减速同时降低了负载的惯量，惯量的减少为减速比的平方。大家可以看一下一般电机都有一个惯量数值。减速机的种类 一般的减速机有斜齿轮减速机(包括平行轴斜齿轮减速机、蜗轮减速机、锥齿轮减速机等等)、行星齿轮减速机、摆线针轮减速机、蜗轮蜗杆减速机、行星摩擦式机械无级变速机等等。

目前性能比较好的减速机：

减速机的工作原理根据减速机的种类不同各有差别，目前性能比较好的要属行星式齿轮减速机，行星式齿轮减速机的传动机构是齿轮，伺服电机带动减速机的太阳轮，太阳轮再驱动支撑在行星臂架上的行星轮，行星轮通过其与外齿环的啮合传动，驱动与外齿环相连的输出轴，就达到了减速的目的，减速比与齿轮系的规格有关．

*******************************************************************************

*******************************************************************************

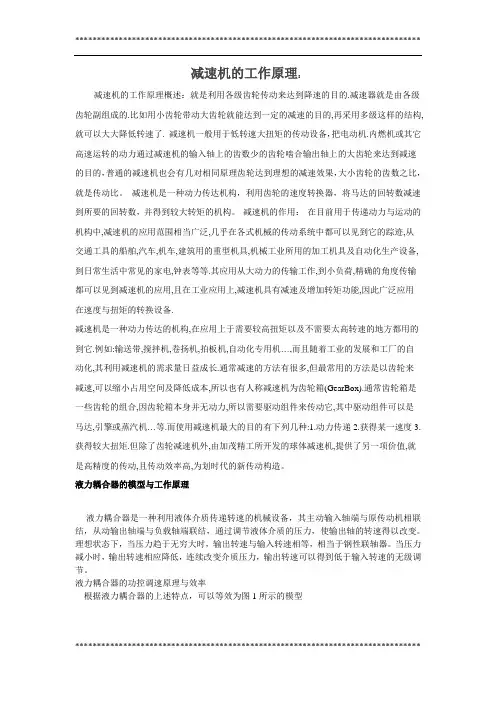

减速机的工作原理：

减速机的工作原理概述：就是利用各级齿轮传动来达到降速的目的.减速器就是由各级齿轮副组成的.比如用小齿轮带动大齿轮就能达到一定的减速的目的,再采用多级这样的结构,就可以大大降低转速了. 减速机一般用于低转速大扭矩的传动设备，把电动机.内燃机或其它高速运转的动力通过减速机的输入轴上的齿数少的齿轮啮合输出轴上的大齿轮来达到减速的目的，普通的减速机也会有几对相同原理齿轮达到理想的减速效果，大小齿轮的齿数之比，就是传动比。 减速机是一种动力传达机构，利用齿轮的速度转换器，将马达的回转数减速到所要的回转数，并得到较大转矩的机构。 减速机的作用： 在目前用于传递动力与运动的机构中,减速机的应用范围相当广泛,几乎在各式机械的传动系统中都可以见到它的踪迹,从交通工具的船舶,汽车,机车,建筑用的重型机具,机械工业所用的加工机具及自动化生产设备,到日常生活中常见的家电,钟表等等.其应用从大动力的传输工作,到小负荷,精确的角度传输都可以见到减速机的应用,且在工业应用上,减速机具有减速及增加转矩功能,因此广泛应用在速度与扭矩的转换设备.

减速机是一种动力传达的机构,在应用上于需要较高扭矩以及不需要太高转速的地方都用的到它.例如:输送带,搅拌机,卷扬机,拍板机,自动化专用机…,而且随着工业的发展和工厂的自动化,其利用减速机的需求量日益成长.通常减速的方法有很多,但最常用的方法是以齿轮来减速,可以缩小占用空间及降低成本,所以也有人称减速机为齿轮箱(GearBox).通常齿轮箱是一些齿轮的组合,因齿轮箱本身并无动力,所以需要驱动组件来传动它,其中驱动组件可以是马达,引擎或蒸汽机…等.而使用减速机最大的目的有下列几种:1.动力传递2.获得某一速度3.获得较大扭矩.但除了齿轮减速机外,由加茂精工所开发的球体减速机,提供了另一项价值,就是高精度的传动,且传动效率高,为划时代的新传动构造。

伺服电机的工作原理图

伺服电机工作原理——伺服电机内部的转子是永磁铁，驱动器控制的U/V/W三相电形成电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。

1、永磁交流伺服系统具有以下等优点：

（1）电动机无电刷和换向器，工作可靠，维护和保养简单；

（2）定子绕组散热快；

(3)惯量小，易提高系统的快速性；

（4）适应于高速大力矩工作状态；

（5）相同功率下，体积和重量较小，广泛的应用于机床、机械设备、搬运机构、印刷设备、装配机器人、加工机械、高速卷绕机、纺织机械等场合，满足了传动领域的发展需求。

永磁交流伺服系统的驱动器经历了模拟式、模式混合式的发展后，目前已经进入了全数字的时代。全数字伺服驱动器不仅克服了模拟式伺服的分散性大、零漂、低可靠性等确定，还充分发挥了数字控制在控制精度上的优势和控制方法的灵活，使伺服驱动器不仅结构简单，而且性能更加的可靠。现在，高性能的伺服系统，大多数采用永磁交流伺服系统其中包括永磁同步交流伺服电动机和全数字交流永磁同步伺服驱动器两部分。伺服驱动器有两部分组成：驱动器硬件和控制算法。控制算法是决定交流伺服系统性能好坏的关键技术之一，是国外交流伺服技术封锁的主要部分，也是在技术垄断的核心。

2、交流永磁伺服系统的基本结构

交流永磁同步伺服驱动器主要有伺服控制单元、功率驱动单元、通讯接口单元、伺服电动机及相应的反馈检测器件组成，其结构组成如图1所示。其中伺服控制单元包括位置控制器、速度控制器、转矩和电流控制器等等。我们的交流永磁同步驱动器其集先进的控制技术和控制策略为一体，使其非常适用于高精度、高性能要求的伺服驱动领域，还体现了强大的智能化、柔性化是传统的驱动系统所不可比拟的。

目前主流的伺服驱动器均采用数字信号处理器（DSP）作为控制核心，其优点是可以实现比较复杂的控制算法，事项数字化、网络化和智能化。功率器件普遍采用以智能功率模块（IPM）为核心设计的驱动电路,IPM内部集成了驱动电路,同时具有过电压、过电流、过热、欠压等故障检测保护电路,在主回路中还加入软启动电路,以减小启动过程对驱动器的冲击。

1 电磁制动刹车减速电机工作原理

电磁制动刹车减速电机工作原理

在电机的尾部有一个电磁抱刹，电机通电时它也通电吸合，这时它对电机不制动，当电机断电时它也断电，抱刹在弹簧的作用下刹住电机。

两根线是将一个整流全桥的两交流输入端并接在电动机的任意两进线端上与电机同步输入380伏的交流，两直流输出端接到刹车励磁线圈。工作原理就是电机通电时线圈得直流电产生吸力将尾部两摩擦面分开，电机自由旋转，反之通过弹簧回复力让电机制动。根据电机功率不同，线圈电阻在几十至几百欧之间。

作为刹车电机应该具备：刹车迅速，定位准确，安全可靠，刹车系统可互换使用，结构要简单，更换维修简便等特点。很多工厂需要刹车电机来控制电机惯性，达到要求的准确定位，来实现机械的自动工作。电磁制动刹车电机也广泛应用于提升机械，陶瓷印花机械，涂装机械，皮革机械等。刹车电机用途非常广泛，机械设备各个领域都能见到其身影。

电磁制动刹车电机标准形式

电源：三相，380V50Hz

接线方法：3KW以下Y接法，4KW以上（含4KW）△接 2 法。

绝缘等级：F级

工作方式：S1连续工作制

防护等级：IP55

冷却方式：IC0141

工作条件：

环境温度：-20℃-40℃

海拔：1000m以下

电磁制动刹车电机制动方式：失电制动，制动电源由接线盒内的整流器供给，H100以下AC220V-DC99V，H112以上AC380-DC170V。
