行星减速机安全操作规程

浅析行星减速机安装过程中应注意的几个重点问题

【摘要】随着我国经济建设的不断加快，以往只有在军工企业生产中被广泛应用的减速机产品，现在被越来越多的应用到民用生产生活当中了，这其中又以行星减速机因其产品质量过硬、采购成本低廉、运输安装方便等特性受到广泛的青睐。但是由于这款减速机产品在安装过程中需要的操作工艺较为严格，所以导致容易出现因安装不当造成的意外损失。

【关键词】尺寸，齿轮，敲击

很长一段时间以来，减速机系列产品民用生产生活中很少见到或者使用的上，都是一些比较精密的军工企业生产中才得以应用，但是随着我国经济建设的不断加快，这些设备越来越多的被“军转民”了。在整个减速机系列产品中，又因行星减速机自身体积小、传动效率高、减速范围广、精密度高被得以广泛应用于伺服、直流、步进等传动系统中。但是在这款看似简单实用的设备，虽然在实用过程中被操作的得心应手，往往却因为在初期安装过程中工作人员违反操作规程或者是简化安装步骤造成意外的损失，下面，我们就简单点分析一下行星减速机在安装过程中应注意的几个重点问题：

一、安装前仔细确认减速机是否完整。

在这里要着重说明的是，减速机设备由于其对尺寸要求很高，在出厂之前都是受过严格的精密度检验的，理论上来说是不存在质量缺陷的，但是因为出厂之后在到达安装现场之前的时候，通常都是利用物流进行长途运输的，由于受到天气或者是运输条件的限制和影响，很容易造成损坏，这就要求参与安装的工作人员在安装之前必须要严格的检验产品的完整性，重点检查电机与减速机相连接的各部位尺寸是否匹配。一旦发现超过允许值，必须要重新进行校对，绝对不可以忽视各咬合面的链接问题。

二、用正确方式取走电机轴键。

电机轴键是减速机设备的一个核心构件，在安装过程中必须要认真的按照操作流程正确的取出，否则很用以造成意外损失。北方地区某大型钢厂发生过一起责任事故，致使炼钢炉直接停炉，导致严重影响到了工厂的正常生产，给企业造成了巨大的经济损失，在事后的事故调查中，专家就查明了事故的直接原因就是，工作人员在更换减速机设备的时候违反操作流程，没有按照正确方式抽取电机轴键，从而导致齿轮表面脱落和掉齿现象发生，最终酿成责任事故。

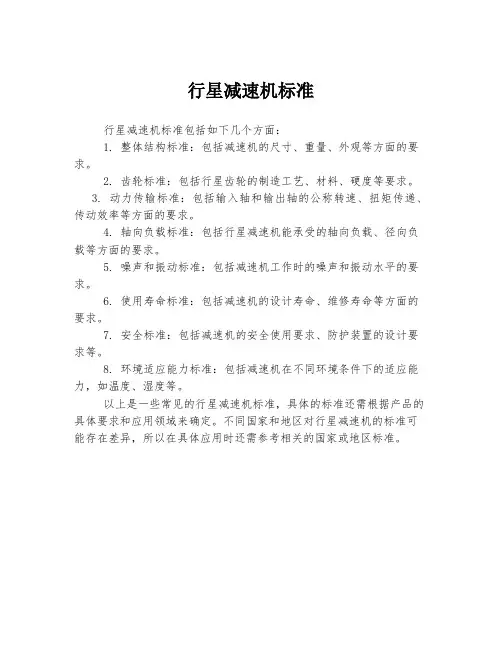

行星减速机标准

行星减速机标准包括如下几个方面：

1. 整体结构标准：包括减速机的尺寸、重量、外观等方面的要求。

2. 齿轮标准：包括行星齿轮的制造工艺、材料、硬度等要求。

3. 动力传输标准：包括输入轴和输出轴的公称转速、扭矩传递、传动效率等方面的要求。

4. 轴向负载标准：包括行星减速机能承受的轴向负载、径向负载等方面的要求。

5. 噪声和振动标准：包括减速机工作时的噪声和振动水平的要求。

6. 使用寿命标准：包括减速机的设计寿命、维修寿命等方面的要求。

7. 安全标准：包括减速机的安全使用要求、防护装置的设计要求等。

8. 环境适应能力标准：包括减速机在不同环境条件下的适应能力，如温度、湿度等。

以上是一些常见的行星减速机标准，具体的标准还需根据产品的具体要求和应用领域来确定。不同国家和地区对行星减速机的标准可能存在差异，所以在具体应用时还需参考相关的国家或地区标准。

标准号中文名

GB/T 10062.1-2003锥齿轮承载能力计算方法 第1部分:概述和通用影

响系数

GB/T 10062.2-2003锥齿轮承载能力计算方法 第2部分:齿面接触疲劳

(点蚀)强度计算

GB/T 10062.3-2003锥齿轮承载能力计算方法 第3部分:齿根弯曲强度

计算

GB/T 10063-1988通用机械渐开线圆柱齿轮 承载能力简化计算方法

GB/T 11365-1989锥齿轮和准双曲面齿轮精度

GB/T 11366-1989行星传动基本术语

GB/T 10085-1988圆柱蜗杆传动基本参数

GB/T 10086-1988圆柱蜗杆、蜗轮术语及代号

GB/T 12368-1990锥齿轮模数

GB/T 12369-1990直齿及斜齿锥齿轮基本齿廓

GB/T 10087-1988圆柱蜗杆基本齿廓

GB/T 10088-1988圆柱蜗杆模数和直径

GB/T 10089-1988圆柱蜗杆、蜗轮精度

GB/T 10090-1988圆柱齿轮减速器基本参数

GB/T 12370-1990锥齿轮和准双曲面齿轮 术语

GB/T 12371-1990锥齿轮 图样上应注明的尺寸数据

GB/T 10095.1-2001渐开线圆柱齿轮 精度 第1部分:轮齿同侧齿面偏差

的定义和允许值

GB/T 10095.2-2001渐开线圆柱齿轮 精度 第2部分:径向综合偏差与径

向跳动的定义和允许值

GB/T 10096-1988齿条精度

GB/T 10107.1-1988摆线针轮行星传动 基本术语

GB/T 10107.2-1988摆线针轮行星传动 图示方法

GB/T 10107.3-1988摆线针轮行星传动 几何要素代号

GB/T 10224-1988小模数锥齿轮基本齿廓

GB/T 10225-1988小模数锥齿轮精度

GB/T 12601-1990谐波齿轮传动基本术语

GB/T 12759-1991双圆弧圆柱齿轮 基本齿廓

GB/T 12760-1991圆柱蜗杆,蜗轮图样上应注明的尺寸数据

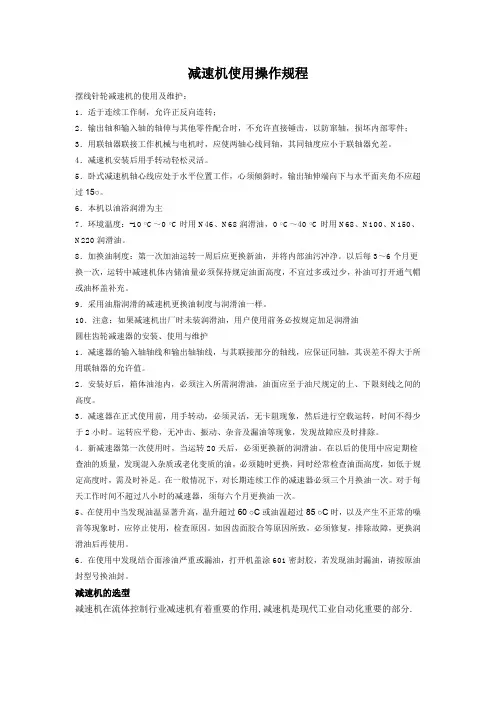

减速机使用操作规程

摆线针轮减速机的使用及维护：

1．适于连续工作制，允许正反向连转；

2．输出轴和输入轴的轴伸与其他零件配合时，不允许直接锤击，以防窜轴，损坏内部零件；

3．用联轴器联接工作机械与电机时，应使两轴心线同轴，其同轴度应小于联轴器允差。

4．减速机安装后用手转动轻松灵活。

5．卧式减速机轴心线应处于水平位置工作，心须倾斜时，输出轴伸端向下与水平面夹角不应超过15○。

6．本机以油浴润滑为主

7．环境温度：-10 ○C～0 ○C时用N46、N68润滑油，0 ○C～40 ○C时用N68、N100、N150、N220润滑油。

8．加换油制度：第一次加油运转一周后应更换新油，并将内部油污冲净。以后每3～6个月更换一次，运转中减速机体内储油量必须保持规定油面高度，不宜过多或过少，补油可打开通气帽或油杯盖补充。

9．采用油脂润滑的减速机更换油制度与润滑油一样。

10．注意：如果减速机出厂时未装润滑油，用户使用前务必按规定加足润滑油

圆柱齿轮减速器的安装、使用与维护

1．减速器的输入轴轴线和输出轴轴线，与其联接部分的轴线，应保证同轴，其误差不得大于所用联轴器的允许值。

2．安装好后，箱体油池内，必须注入所需润滑油，油面应至于油尺规定的上、下限刻线之间的高度。

3．减速器在正式使用前，用手转动，必须灵活，无卡阻现象，然后进行空载运转，时间不得少于2小时。运转应平稳，无冲击、振动、杂音及漏油等现象，发现故障应及时排除。

4．新减速器第一次使用时，当运转20天后，必须更换新的润滑油。在以后的使用中应定期检查油的质量，发现混入杂质或老化变质的油，必须随时更换，同时经常检查油面高度，如低于规定高度时，需及时补足。在一般情况下，对长期连续工作的减速器必须三个月换油一次。对于每天工作时间不超过八小时的减速器，须每六个月更换油一次。

5、在使用中当发现油温显著升高，温升超过60 ○C或油温超过85 ○C时，以及产生不正常的噪音等现象时，应停止使用，检查原因。如因齿面胶合等原因所致，必须修复，排除故障，更换润滑油后再使用。
