球墨铸铁管给排水施工方案

马头岗污水处理厂二期工程球墨铸铁管道施工方案

- 0 - 球墨铸铁管道施工方案

一、工程概况

郑州市马头岗污水处理厂二期工程位于郑州市马头岗污水处理厂东侧、贾鲁河南岸.本工程由郑州市污水净化有限公司兴建，天津市市政工程设计研究院设计,湖北中南市政工程监理有限公司监理，河南工程水文地质勘察院勘察。

本工程共设一个标段,施工范围包括污泥浓缩机房、混合、剩余污泥池、污泥脱水机房、厂区电缆沟、土方平衡、工艺管线、超越管线、污水管线、给水管线、中水管线、污泥管线、空气管线、加氯管线、加药管线等，其中球墨铸铁管道数量详见表1。

表 1 主要工程量表

序号 名称 规格 单位 数量 备注

1 球墨铸铁管 DN100 m 283

2 球墨铸铁管 DN200 m 6732

3 球墨铸铁管 DN300 m 42

4 闸井 Φ1200 个 25

5 闸井 Φ1800 个 22

6 闸井 Φ2400 个 1

7 放气井 Φ1200 个 14

8 消火栓井 地上式DN100 个 30

二、编制依据

1、依据马头岗污水处理厂二期工程管网招标文件的要求；

2、依据马头岗污水处理厂二期工程管网工程的设计图纸；

3、《给排水管道工程施工及验收规范》（GB50268-2008)；

4、《给排水构筑物施工及验收技术规范》(GB50141—2008)；

5、《工程测量规范》（GB50026-93）；

6、《水及燃气管道用球墨铸铁管、管件和附件》（GB/T13295—2008）

三、主要施工技术方法

1、施工工艺流程

施工准备→定位放线→管沟开挖→基础施工→管道安装→砌检查井、阀门井→水压试验→管沟回填→管沟压实。

2、施工准备 马头岗污水处理厂二期工程球墨铸铁管道施工方案

- 1 - 熟悉设计图纸资料，清楚管线布置、工艺设计和施工安装要求。熟悉现场情况,了解设计管线走向，以及管线沿途已有平面和高程控制点分布情况.根据管道平面图和已有控制点，并结合实际地形,作好实测数据的计算整理,并绘制测量图。

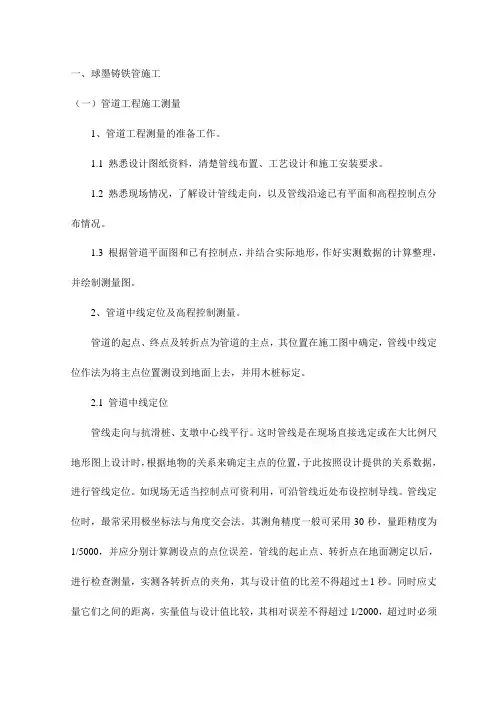

一、球墨铸铁管施工

（一）管道工程施工测量

1、管道工程测量的准备工作。

1.1 熟悉设计图纸资料，清楚管线布置、工艺设计和施工安装要求。

1.2 熟悉现场情况，了解设计管线走向，以及管线沿途已有平面和高程控制点分布情况。

1.3 根据管道平面图和已有控制点，并结合实际地形，作好实测数据的计算整理，并绘制测量图。

2、管道中线定位及高程控制测量。

管道的起点、终点及转折点为管道的主点，其位置在施工图中确定，管线中线定位作法为将主点位置测设到地面上去，并用木桩标定。

2.1 管道中线定位

管线走向与抗滑桩、支墩中心线平行。这时管线是在现场直接选定或在大比例尺地形图上设计时，根据地物的关系来确定主点的位置，于此按照设计提供的关系数据，进行管线定位。如现场无适当控制点可资利用，可沿管线近处布设控制导线。管线定位时，最常采用极坐标法与角度交会法。其测角精度一般可采用30秒，量距精度为1/5000，并应分别计算测设点的点位误差。管线的起止点、转折点在地面测定以后，进行检查测量，实测各转折点的夹角，其与设计值的比差不得超过±1秒。同时应丈量它们之间的距离，实量值与设计值比较，其相对误差不得超过1/2000，超过时必须

予以合理调整。

2.2 管线施工时的高程控制测量

为了便于管线施工时引测高程及管线纵横断面测量，应沿管线敷设临时水准点。水准点选在旧建筑墙角、台阶和基岩等处。如无适当的地物，应提前埋设临时标桩作为水准点。临时水准点应根据三等水准点敷设，其精度不得低于四等水准。临时水准点间距为100m。

（二）管道运输及堆放

铸铁管在吊装、运输过程应小心轻放，保护成品。球墨铸铁管管道采用加长汽车运输。在运输过程中为了避免管道与管道、管道与车箱碰撞而损坏管道和防腐层，在铸铁管与汽车车箱间用大木方作垫层，铸铁管与管之间用木楞作间隔作用。管道堆放场地应平整、宽敞，重叠堆放时第一排为横向，第二排为纵向排列放齐，且最多不超过五层。

球墨铸铁管给排水施工方案

一、项目背景

给排水系统是建筑物中重要的部分，对于建筑物的正常使用和人们的生活质量具有重要影响。球墨铸铁管是一种常用的给排水管材，具有耐腐蚀、耐高温、耐压力、密封性好等特点，因此被广泛应用于建筑物的给排水系统中。

二、工程概况

本项目大型住宅小区的给排水系统施工，总用地面积约为5000平方米，包括住宅楼、商业楼、停车场等建筑。给排水系统包括供水系统和污水排放系统，其中使用球墨铸铁管的工程范围包括供水管道、污水管道、雨水管道和检查井。

三、施工方案

1.方案选择

鉴于项目规模较大且球墨铸铁管具有优良的性能，施工方案选择使用球墨铸铁管作为给排水系统的主要管材。同时根据规划设计，将球墨铸铁管分为供水管道、污水管道、雨水管道和检查井等部分进行施工。

2.施工流程

（1）供水管道的施工流程：

①确定供水管道走向和布置方式；

②开挖供水管道沟槽，并保证沟槽底部平整；

③安装球墨铸铁管，并按照设计要求连接管件； ④进行管道试压，确保无渗漏；

⑤填充挖土，回填管沟；

⑥进行供水管道的终验。

（2）污水管道的施工流程：

①确定污水管道走向和布置方式；

②开挖污水管道沟槽，并保证沟槽底部平整；

③安装球墨铸铁管，并按照设计要求连接管件；

④进行管道试压，确保无渗漏；

⑤填充挖土，回填管沟；

⑥进行污水管道的终验。

（3）雨水管道的施工流程：

①确定雨水管道走向和布置方式；

②开挖雨水管道沟槽，并保证沟槽底部平整；

③安装球墨铸铁管，并按照设计要求连接管件；

④进行管道试压，确保无渗漏；

⑤填充挖土，回填管沟；

⑥进行雨水管道的终验。

（4）检查井的施工流程：

①确定检查井的位置和规格； ②开挖检查井沟槽，并保证沟槽底部平整；

③安装球墨铸铁管和相关管件；

④进行管道试压，确保无渗漏；

⑤填充挖土，回填管沟；

⑥进行检查井的终验。

3.施工要点

（1）开挖沟槽时，应保持底部平整，以确保球墨铸铁管的连接牢固和密封性良好。

1

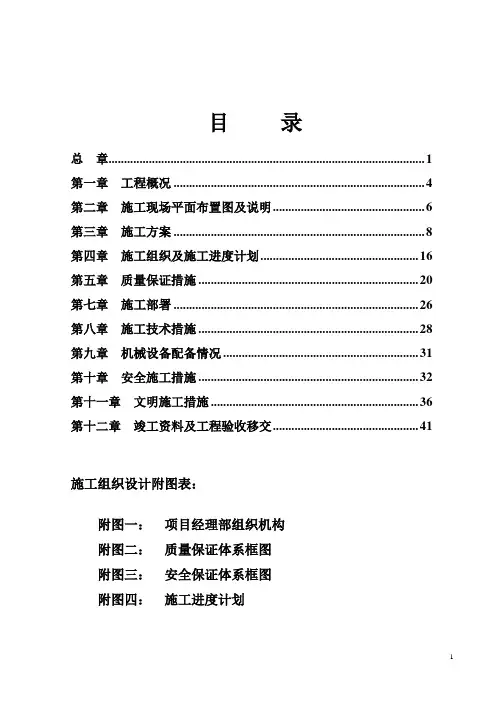

目 录
