厨房排油烟设计标准

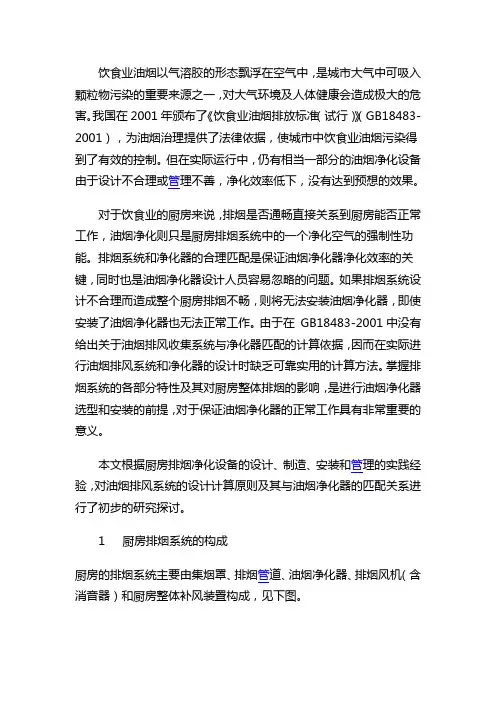

饮食业油烟以气溶胶的形态飘浮在空气中，是城市大气中可吸入颗粒物污染的重要来源之一，对大气环境及人体健康会造成极大的危害。我国在2001年颁布了《饮食业油烟排放标准（试行）》（GB18483-

2001），为油烟治理提供了法律依据，使城市中饮食业油烟污染得到了有效的控制。但在实际运行中，仍有相当一部分的油烟净化设备由于设计不合理或管理不善，净化效率低下，没有达到预想的效果。

对于饮食业的厨房来说，排烟是否通畅直接关系到厨房能否正常工作，油烟净化则只是厨房排烟系统中的一个净化空气的强制性功能。排烟系统和净化器的合理匹配是保证油烟净化器净化效率的关键，同时也是油烟净化器设计人员容易忽略的问题。如果排烟系统设计不合理而造成整个厨房排烟不畅，则将无法安装油烟净化器，即使安装了油烟净化器也无法正常工作。由于在 GB18483-2001中没有给出关于油烟排风收集系统与净化器匹配的计算依据，因而在实际进行油烟排风系统和净化器的设计时缺乏可靠实用的计算方法。掌握排烟系统的各部分特性及其对厨房整体排烟的影响，是进行油烟净化器选型和安装的前提，对于保证油烟净化器的正常工作具有非常重要的意义。

本文根据厨房排烟净化设备的设计、制造、安装和管理的实践经验，对油烟排风系统的设计计算原则及其与油烟净化器的匹配关系进行了初步的研究探讨。

1 厨房排烟系统的构成

厨房的排烟系统主要由集烟罩、排烟管道、油烟净化器、排烟风机（含消音器）和厨房整体补风装置构成，见下图。

油烟净化器的类型和运行方式可以根据实际情况进行选择。在油烟净化器安装之前，首先要对排烟系统中各部分的实际运行参数，包括运行阻力和排风量进行核算。如果是新建项目，在设计时要充分考虑安装了油烟净化器后对排风系统的影响；如果是改造项目，在加装油烟净化器时需要对排风系统重新进行核算，必要时要对集烟罩、排烟管道和厨房整体补风装置进行改造并更换排烟风机。

2 厨房油烟排风量的确定

1 / 2

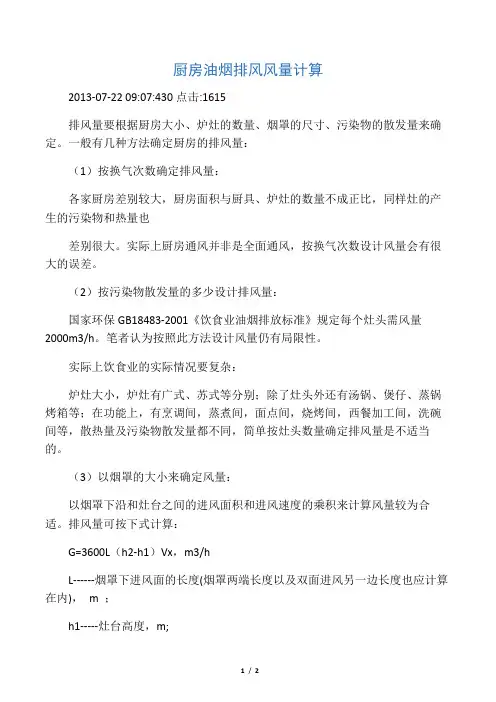

厨房油烟排风风量计算

2013-07-22 09:07:430点击:1615

排风量要根据厨房大小、炉灶的数量、烟罩的尺寸、污染物的散发量来确定。一般有几种方法确定厨房的排风量：

（1）按换气次数确定排风量：

各家厨房差别较大，厨房面积与厨具、炉灶的数量不成正比，同样灶的产生的污染物和热量也

差别很大。实际上厨房通风并非是全面通风，按换气次数设计风量会有很大的误差。

（2）按污染物散发量的多少设计排风量：

国家环保GB18483-2001《饮食业油烟排放标准》规定每个灶头需风量2000m3/h。笔者认为按照此方法设计风量仍有局限性。

实际上饮食业的实际情况要复杂：

炉灶大小，炉灶有广式、苏式等分别；除了灶头外还有汤锅、煲仔、蒸锅烤箱等；在功能上，有烹调间，蒸煮间，面点间，烧烤间，西餐加工间，洗碗间等，散热量及污染物散发量都不同，简单按灶头数量确定排风量是不适当的。

（3）以烟罩的大小来确定风量：

以烟罩下沿和灶台之间的进风面积和进风速度的乘积来计算风量较为合适。排风量可按下式计算：

G=3600L（h2-h1）Vx，m3/h

L------烟罩下进风面的长度(烟罩两端长度以及双面进风另一边长度也应计算在内)， m ；

h1-----灶台高度，m;

2 / 2

h2-----烟罩下沿高度，m;

Vx------进风速度，m/s。

灶台高度按0.8 m计算，烟罩下沿高度一般按1.9 m计算。进风速度按0.5

m/s左右选取。大量实践证明，集烟罩的进风面每米长按风量2000 m3/h左右，具有较理想的通风效果。

烟罩应尽可能靠墙布置，以减小进风面积，避免风量过大。

厨房排风应避免大量的空调空间内的空气被抽排。需要通过自然补风和机械补风避免之。无论是自然补风还是机械补风都要考虑新风通过的路径，避免死区，以利于室内污染空气的抽排。机械补风要通过风管和送风口进行，管路系统不可复杂，同时避免局部风速过大。新风补充量以排风量的70%-80%为宜。

厨房排油烟管道设计规范

厨房室内的管路布置要遵循“最短”原则，少用弯头，特别是大角度弯头。这种布管方式与空调的“横竖整齐”有所不同，目的是确保排油烟效果，还可节省投资。烟罩之上的集气管的主出口首选烟罩的中部位置。

新风管和排风管穿越于房间隔墙处均设消声器。厨房的排风管应尽量避免过长的水平风道，否则不利于烟气的迅速排出，影响排风效果，通常排风管最远距离不超过15ｍ。水平管道要有2%以上坡度，坡向排烟罩，在管道低处设置集油盒。厨房的机械或自然垂直排风管道，应采取防止回流的措施。水平管道末端采用活法兰连接，以便清理油垢。

原则上不允许将油烟排入地下排污或排水井道，效果极差，从卫生安全方面而言也是不可以的。

厨房的总进风口和排烟口要分开设置，防止短路，进风口距室外自然地面2m以上。如进风口和排风口在同一层，朝向相同且临近时，进风口必须低于排风口。不同朝向位置的排风口气流不得回流至进风口。厨房所在建筑物高度小于等于15m时，油烟排放口应高出屋顶，原则上要高出建筑物2m以上。建筑物高度大于15m时，油烟排烟口高度应大于15m。排风管的室外排气口上应安装受室外风压影响小的管帽（管罩）制成品。

资料来源于网络

餐饮业厨房排油烟的风量应该怎样计算

计算方法：

①换气次数：营业性厨房（小）40-60次/h；营业性厨房（大）30-40次/h。

②也可按单位地板面积计算：120-150立方米/平方米*小时。（厨房面积按餐饮商铺

面积的15%-30%计算估算）

当然也有其他方法，这里只列这两条。

《饮食建筑设计规范》(JGJ 64-89)对厨房操作间通风作了明确规定：

(1)计算排风量的65%通过排气罩排至室外，而由房间的全面换气排出35%；

(2)排气罩口吸气速度一般不应小于0.5 m/s，排风管内速度不应小于10 m/s；

(3) 热加工间补风量宜为排风量的70%左右，房间负压值不应大于5 Pa。

然而，有的工程的厨房未设排气罩，仅在外墙上设几台排气扇；有的虽然设置

了排气罩，但罩口吸气速度远小于0.5 m/s，选配的排风机风量不足。大多工程未设

置全面换气装置，亦未考虑补风装置，难以保证室内卫生环境要求及负压值要求。

公共建筑中的厨房，是一个很重要的组成部分，但在设计上通常是一个薄弱环

节，一方面，在施工图纸设计阶段，往往得不到有关厨房的详细工艺资料，在建筑

专业所提供的方案图上，一般只有厨房的面积、层高和灶台的位置，另一方面在现

有的设计参考资料中缺少有针对性的技术措施，这就给合理地确定厨房通风量带来

了困难，通常同样的厨房，不同的人进行设计，其结果往往不同，甚至相差悬殊，

但是依据技术措施，又能各自找到根据。因此，厨房的通风设计形成了因人而异，

无统一标准的局面，之所以会出现这种现象，与我们常用的《技术措施》在厨房通

风量确定上，概念不明确，要求不一致有关，为说明问题，我们可以结合常用的建

设部建筑设计院《民用建筑暖通空调设计技术措施》，（下简称《措施一》）和我

院编制的《暖通专业统一技术措施》（下简称《措施二》）中的有关规定，讨论一

下厨房的通风量确定问题。

《措施一》第4-28条规定：机械通风的换气量宜按热平衡计算……，计算排风量的65%通过排气罩或屏幕等排除室外，而由房间的全面换气排出35%。 另外，在第
