- 1 - 高三物理高考第一轮总复习
(二十七) 专题：电磁感应的综合应用
1.用均匀导线做成的正方形线圈边长为l，正方形的一半放在垂直于纸面向里的匀强磁场中，如图所示，当磁场以ΔBΔt的变化率增强时，则( )
A．线圈中感应电流方向为acbda
B．线圈中产生的电动势E＝ΔBΔt·l22
C．线圈中a点电势高于b点电势
D．线圈中a、b两点间的电势差为ΔBΔt·l22
2.如图所示，水平虚线MN的上方有一垂直纸面向里的匀强磁场，矩形导线框abcd从MN下方某处以v0的速度竖直上抛，向上运动高度H后垂直进入匀强磁场，此过程中导线框的ab边始终与边界MN平行．不计空气阻力，在导线框从抛出到速度减为零的过程中，以下四个图象中可能正确反映导线框的速度与时间的关系的是(
)
3．如图甲所示，光滑导轨水平放置在与水平方向夹角60°斜向下的匀强磁场中，匀强磁场的磁感应强度B随时间的变化规律如图乙所示，规定斜向下为正方向，导体棒ab垂直导轨放置，除电阻R的阻值外，其余电阻不计，导体棒ab在水平外力作用下始终处于静止状态．规定a→b的方向为电流的正方向，水平向右的方向为外力的正方向，则在0～t时间内，能正确反映流过导体棒ab的电流i和导体棒ab所受水平外力F随时间t变化的图象是(
)
- 2 - 4.如图所示，在磁感应强度为B的水平匀强磁场中，有两根竖直放置的平行金属导轨，顶端用一电阻R相连，两导轨所在的竖直平面与磁场方向垂直．一根金属棒ab以初速度v0沿导轨竖直向上运动，到某一高度后又向下运动返回到原出发点．整个过程中金属棒与导轨保持垂直且接触良好，导轨与棒间的摩擦及它们的电阻均可忽略不计．则在金属棒整个上行与整个下行的两个过程中，下列说法正确的是( )
A．回到出发点的速度v等于初速度v0
B．上行过程中通过R的电荷量等于下行过程中通过R的电荷量
C．上行过程中R上产生的热量大于下行过程中R上产生的热量

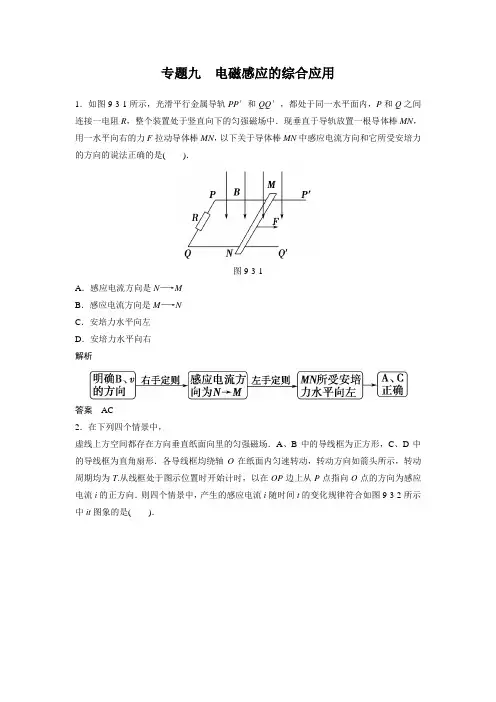

专题九 电磁感应的综合应用
1．如图9-3-1所示，光滑平行金属导轨PP′和QQ′，都处于同一水平面内，P和Q之间连接一电阻R，整个装置处于竖直向下的匀强磁场中．现垂直于导轨放置一根导体棒MN，用一水平向右的力F拉动导体棒MN，以下关于导体棒MN中感应电流方向和它所受安培力的方向的说法正确的是( )．
图9-3-1
A．感应电流方向是N―→M
B．感应电流方向是M―→N
C．安培力水平向左
D．安培力水平向右
解析
答案 AC
2．在下列四个情景中，
虚线上方空间都存在方向垂直纸面向里的匀强磁场．A、B中的导线框为正方形，C、D中的导线框为直角扇形．各导线框均绕轴O在纸面内匀速转动，转动方向如箭头所示，转动周期均为T.从线框处于图示位置时开始计时，以在OP边上从P点指向O点的方向为感应电流i的正方向．则四个情景中，产生的感应电流i随时间t的变化规律符合如图9-3-2所示中it图象的是( )．
图9-3-2
解析 线框转动90°后开始进入磁场，由楞次定律结合右手定则可得，若线框顺时针转动进入磁场时产生的感应电流由O点指向P点为负值，线框逆时针转动进入磁场时产生的感应电流由P点指向O点为正值，所以B、D错误；线框若为正方形，进入磁场后的一段时间内切割磁感线的有效长度越来越大，产生的电动势不为定值，感应电流不恒定，A错误；线框若为扇形，进入磁场后转动90°的时间内切割的有效长度恒为半径，为定值，产生的电动势恒定，电流恒定，C正确．
答案 C
3．如图9-3-3所示，一由均匀电阻丝折成的正方形闭合线框abcd，置于磁感应强度方向垂直纸面向外的有界匀强磁场中，线框平面与磁场垂直，线框bc边与磁场左右边界平行．若将该线框以不同的速率从图示位置分别从磁场左、右边界匀速拉出直至全部离开磁场，在此过程中( )．
图9-3-3 A．流过ab边的电流方向相反
B．ab边所受安培力的大小相等
C．线框中产生的焦耳热相等

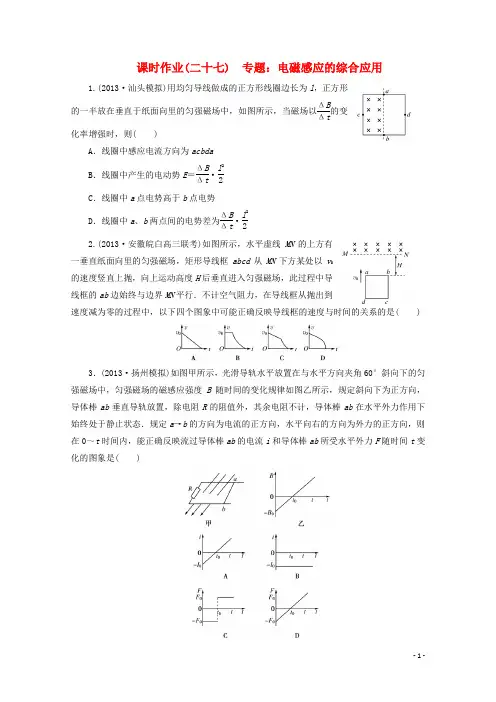

- 1 - 课时作业(二十七) 专题：电磁感应的综合应用
1.(2013·汕头模拟)用均匀导线做成的正方形线圈边长为l，正方形的一半放在垂直于纸面向里的匀强磁场中，如图所示，当磁场以ΔBΔt的变化率增强时，则( )
A．线圈中感应电流方向为acbda
B．线圈中产生的电动势E＝ΔBΔt·l22
C．线圈中a点电势高于b点电势
D．线圈中a、b两点间的电势差为ΔBΔt·l22
2.(2013·安徽皖白高三联考)如图所示，水平虚线MN的上方有一垂直纸面向里的匀强磁场，矩形导线框abcd从MN下方某处以v0的速度竖直上抛，向上运动高度H后垂直进入匀强磁场，此过程中导线框的ab边始终与边界MN平行．不计空气阻力，在导线框从抛出到速度减为零的过程中，以下四个图象中可能正确反映导线框的速度与时间的关系的是(
)
3．(2013·扬州模拟)如图甲所示，光滑导轨水平放置在与水平方向夹角60°斜向下的匀强磁场中，匀强磁场的磁感应强度B随时间的变化规律如图乙所示，规定斜向下为正方向，导体棒ab垂直导轨放置，除电阻R的阻值外，其余电阻不计，导体棒ab在水平外力作用下始终处于静止状态．规定a→b的方向为电流的正方向，水平向右的方向为外力的正方向，则在0～t时间内，能正确反映流过导体棒ab的电流i和导体棒ab所受水平外力F随时间t变化的图象是(
)
- 2 - 4.如图所示，在磁感应强度为B的水平匀强磁场中，有两根竖直放置的平行金属导轨，顶端用一电阻R相连，两导轨所在的竖直平面与磁场方向垂直．一根金属棒ab以初速度v0沿导轨竖直向上运动，到某一高度后又向下运动返回到原出发点．整个过程中金属棒与导轨保持垂直且接触良好，导轨与棒间的摩擦及它们的电阻均可忽略不计．则在金属棒整个上行与整个下行的两个过程中，下列说法正确的是( )
A．回到出发点的速度v等于初速度v0
B．上行过程中通过R的电荷量等于下行过程中通过R的电荷量

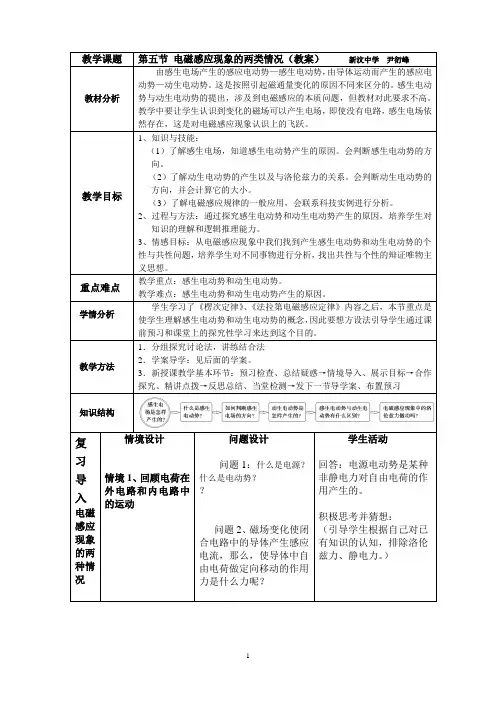

1 教学课题 第五节 电磁感应现象的两类情况（教案） 新汶中学 尹衍峰
教材分析 由感生电场产生的感应电动势—感生电动势，由导体运动而产生的感应电动势—动生电动势。这是按照引起磁通量变化的原因不同来区分的。感生电动势与动生电动势的提出，涉及到电磁感应的本质问题，但教材对此要求不高。教学中要让学生认识到变化的磁场可以产生电场，即使没有电路，感生电场依然存在，这是对电磁感应现象认识上的飞跃。
教学目标
1、知识与技能：
（1）了解感生电场，知道感生电动势产生的原因。会判断感生电动势的方向。
（2）了解动生电动势的产生以及与洛伦兹力的关系。会判断动生电动势的方向，并会计算它的大小。
（3）了解电磁感应规律的一般应用，会联系科技实例进行分析。
2、过程与方法：通过探究感生电动势和动生电动势产生的原因，培养学生对知识的理解和逻辑推理能力。
3、情感目标：从电磁感应现象中我们找到产生感生电动势和动生电动势的个
性与共性问题，培养学生对不同事物进行分析，找出共性与个性的辩证唯物主义思想。
重点难点 教学重点：感生电动势和动生电动势。
教学难点：感生电动势和动生电动势产生的原因。
学情分析
学生学习了《楞次定律》、《法拉第电磁感应定律》内容之后，本节重点是使学生理解感生电动势和动生电动势的概念，因此要想方设法引导学生通过课前预习和课堂上的探究性学习来达到这个目的。
教学方法 1．分组探究讨论法，讲练结合法
2．学案导学：见后面的学案。
3．新授课教学基本环节：预习检查、总结疑惑→情境导入、展示目标→合作探究、精讲点拨→反思总结、当堂检测→发下一节导学案、布置预习
知识结构
复习导入
电磁感应现象的两种情况 情境设计
情境1、回顾电荷在外电路和内电路中的运动
问题设计
问题1：什么是电源？什么是电动势？
？
问题2、磁场变化使闭合电路中的导体产生感应电流，那么，使导体中自由电荷做定向移动的作用力是什么力呢？
