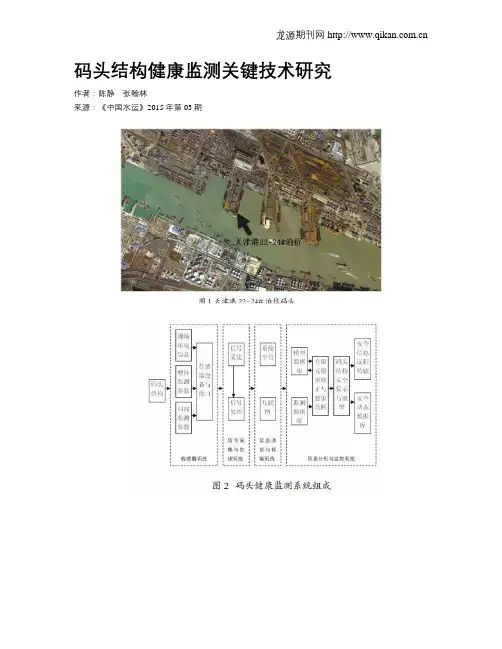

码头结构健康监测关键技术研究

作者：陈静 张翰林

来源：《中国水运》2015年第03期

龙源期刊网

龙源期刊网

龙源期刊网

摘 要：以天津港五公司22-24#泊位码头为依托工程，详细描述了码头结构健康监测系统的组成，并分别从传感器布设、数据通信与传输、数据分析与监控等三方面对码头结构健康监测系统的实现进行了分析和阐述。将码头结构健康监测技术与信息处理技术进行融合，有效解决沿海港口码头健康监测系统中的数据处理与信息应用问题，为开展码头结构安全隐患排查、预防提供新的技术方法，从而提升港口设施维护管理水平。

关键词：码头结构 结构健康监测 传感器布设 数据传输 数据分析

码头的健康状况和安全性评价是港口正常生产的重要保障。码头的设计寿命一般在30年到50年甚至更长，然而，实际使用中往往由于结构设计时考虑因素欠周全，设计标准偏低，施工时受到材料、几何尺寸、环境等不确定性因素的影响，营运过程中未采取科学、合理的养护措施、加之材料与结构的自然老化，使用环境的变化以及自然灾害如地震、海啸等破坏，在这些因素的共同作用下，码头的使用寿命受到了严峻的挑战。

因此，非常有必要对港口码头健康监测项目、指标、方法进行梳理，将传感器、物联网、数据库等新兴信息技术引入码头健康监测领域，形成具有一定可操作性的技术规范或标准，在行业内推广应用，从而保障全国港口码头安全运营，促进港口经济科学发展。

码头健康监测是通过对结构的物理力学性能进行无损监测，实时监控结构的整体行为，对结构的损伤位置和程度进行诊断，对结构的服役情况、可靠性、耐久性和承载能力进行评估，为结构在突发事件下或使用状况严重异常时触发预警信号，为结构的维修、养护与管理决策提供依据和指导。

码头结构健康监测系统组成

本研究依托工程为天津港五公司22-24#泊位码头。天津港五公司22～24#泊位码头，位于天津港三突堤西侧，南北向布置，北侧与21段的东无梁板区相接，南面至三突堤堤头，全长龙源期刊网

第３３卷第１６期　・７６・　２　０　０　７年６月　山　西　建　筑　ＳＨＡＮＸＩ　ＡＲＣＨＩＴＥＣ￣ＵＲｔ　Ｖｏｌ　３３　ＮＯ．１６　Ｊｕｎ．　２００７　

文章编号：１００９—６８２５（２００７）１６．００７６—０２　

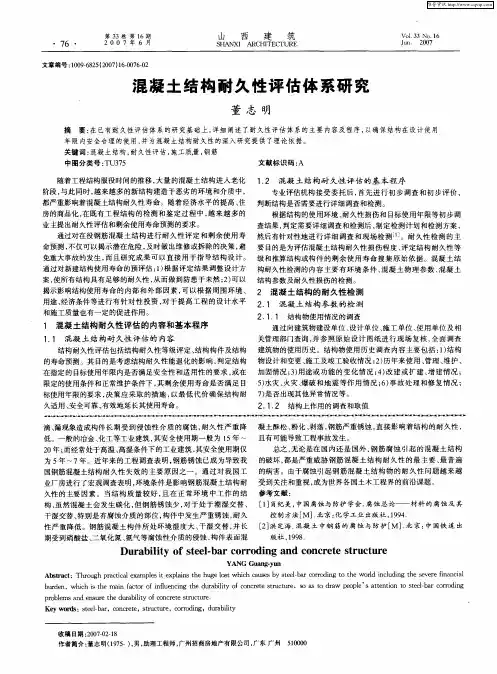

混凝土结构耐久性评估体系研究　

董志明　

摘　要：在已有耐久性评估体系的研究基础上，详细阐述了耐久性评估体系的主要内容及程序，以确保结构在设计使用　年限内安全合理的使用，并为混凝土结构耐久性的深入研究提供了理论依据。　

关键词：混凝土结构，耐久性评估，施工质。量，钢筋　中图分类号：ＴＵ３７５　文献标识码：Ａ　

随着工程结构服役时间的推移，大量的混凝土结构进入老化　

阶段，与此同时，越来越多的新结构建造于恶劣的环境和介质中，　都严重影响着｝昆凝土结构耐久性寿命。随着经济水平的提高、住　

房的商品化，在既有工程结构的检测和鉴定过程中，越来越多的　业主提出耐久性评估和剩余使用寿命预测的要求。　

通过对在役钢筋混凝土结构进行耐久性评定和剩余使用寿　命预测，不仅可以揭示潜在危险，及时做出维修或拆除的决策，避　

免重大事故的发生，而且研究成果可以直接用于指导结构设计。　通过对新建结构使用寿命的预评估：１）根据评定结果调整设计方　案，使所有结构具有足够的耐久性，从而做到防患于未然；２）可以　

揭示影响结构使用寿命的内部和外部因素，可以根据周围环境、　用途、经济条件等进行有针对性投资，对于提高工程的设计水平　和施工质量也有一定的促进作用。　

１　混凝土结构耐久性评估的内容和基本程序　

１．１　混凝土结构耐久性评估的内容　

结构耐久性评估包括结构耐久性等级评定、结构构件及结构　的寿命预测。其目的是考虑结构耐久性能退化的影响，判定结构　在指定的目标使用年限内是否满足安全性和适用性的要求，或在　

限定的使用条件和正常维护条件下，其剩余使用寿命是否满足目　标使用年限的要求，决策应采取的措施，以最低代价确保结构耐　

久适用、安全可靠，有效地延长其使用寿命。　１．２混凝土结构耐久性评估的基本程序　专业评估机构接受委托后，首先进行初步调查和初步评价，　

混凝土结构的损伤分析与评估

混凝土结构是建筑工程中广泛使用的材料，其承重能力和耐久性均较高。然而，随着时间的推移，混凝土结构不可避免地会受到一定程度的损伤。针对混凝土结构的损伤问题，我们需要进行损伤分析与评估，以确定需要采取何种措施进行修缮和维护。

1. 混凝土结构的损伤类型

混凝土结构常见的损伤类型主要包括裂缝、腐蚀和变形。混凝土结构中的裂缝多种多样，可以分为干裂和湿裂，还可以按照分布情况分为面裂、纵裂、横裂等。腐蚀主要是指混凝土内部钢筋的腐蚀，因为钢筋腐蚀后会产生体积膨胀，导致混凝土表面出现爆破和鼓包现象。变形则是指由于地震、荷载等外力和混凝土侧向膨胀等内因素引起的结构变形。

2. 损伤分析方法

针对混凝土结构的损伤，常用的分析方法包括视察法、无损检测和静载试验。视察法主要是通过观察混凝土表面的裂缝、成分均匀性等来初步判断是否存在损伤，但其局限在于无法深入结构内部进行分析。无损检测则可以更加全面地评估混凝土结构的损伤情况，包括声波检测、电测法、X射线探测等多种检测方式。静载试验则是通过施加一定的荷载来评估混凝土结构的载荷能力和损伤程度，但是其对结构本身的破坏也更大。

3. 损伤评估方法

损伤分析后，接下来需要进行损伤评估，以确定混凝土结构的使用寿命和所需维护措施。损伤评估的方法主要分为定性评估和定量评估两种。定性评估通过对结构的损伤程度和类型进行分析，然后评估该损伤对结构整体性能的影响，枚举出结构所面对的风险。定量评估则是将损伤信息归纳为数字数据，然后通过数据分析和统计模型来确定结构的承载能力和损伤程度，以便制定针对性的维护措施。 4. 损伤的修复与维护

针对混凝土结构的损伤，需要采取相应的修复和维护措施。修复措施包括表面修补、种抹灰层等方法，而维护措施则更加注重结构的预防性保养，包括使用防腐剂、控制温度、控制湿度等方法。此外，最重要的是进行定期的检测和保养，及时发现和处理损伤，以保证建筑结构的安全和耐久性。

混凝土结构在水利工程中的损伤检测与评估

摘要:混凝土结构在水利工程中扮演着重要角色，然而，长期暴露于水、潮湿环境和负载条件下，这些结构容易受到各种损伤和劣化的影响。本论文旨在探讨混凝土结构的损伤检测与评估方法，以提高水利工程结构的安全性和可持续性。首先，我们综述了混凝土结构损伤的成因，包括化学侵蚀、冻融循环、荷载作用等。接着，我们介绍了各种现代技术和方法，如无损检测、声发射、红外热成像和数值模拟等，用于损伤检测和评估。最后，我们强调了综合应用这些方法的重要性，以提高混凝土结构的维护和管理效率，延长其使用寿命。本研究为水利工程领域的混凝土结构管理和维护提供了有价值的参考和指导。

关键词:混凝土结构、损伤检测、评估方法、水利工程、可持续性

引言:

混凝土结构在水利工程中的广泛应用与可持续性发展密切相关，但长期的水环境和荷载作用可能导致其损伤与劣化。因此，深入研究混凝土结构的损伤检测与评估方法显得尤为重要。本论文旨在探讨现代技术如何在水利工程中提高混凝土结构的可靠性与安全性。通过无损检测、声发射、红外热成像等方法，我们将深入研究损伤的成因，提供维护与管理的有效策略。这一领域的研究不仅对水利工程的可持续发展至关重要，还有望为其他基础设施领域提供有益经验。

一、混凝土结构损伤成因与水利工程的关联性

混凝土结构一直以来在水利工程中扮演着至关重要的角色，如大坝、堤坝、水闸、水库等。然而，这些结构在长期暴露于水、潮湿环境以及承受不同类型的荷载时，容易受到各种损伤和劣化的影响。深入研究混凝土结构的损伤成因以及与水利工程的关联性对于确保这些基础设施的安全性和可持续性至关重要。 1、我们需要了解混凝土结构损伤的主要成因。一方面，化学侵蚀是混凝土结构受损的主要原因之一。水中的溶解氧、盐分以及酸雨等因素会导致混凝土表面的腐蚀，进而影响其力学性能。另一方面，冻融循环也是造成混凝土结构破坏的常见原因，特别是在寒冷气候条件下。当混凝土吸收水分后，在低温下冻结膨胀，然后在解冻时收缩，导致混凝土的微裂纹和剥落。此外，荷载作用是引发混凝土结构变形和开裂的另一个关键因素。水利工程结构通常需要承受来自水流、水压和重力的巨大荷载，这些荷载会加速混凝土的劣化和损伤。
