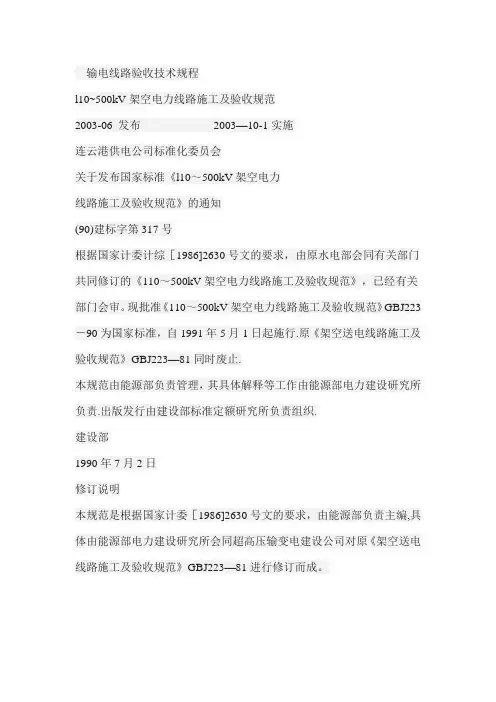

110～500kV架空送电线路施工及验收规范标准
- 格式：doc
- 大小：219.00 KB
- 文档页数：93
2 原材料及器材地检验
2.0.1
定:
1
2
3
架空送电线路工程使用地原材料及器材必须符合下列规
有该批产品出厂质t检验合格证书;
有符合国家现行标准地各项质量检验资料;
对砂石等无质.检验资料地原材料.应抽样并经有检验资
格地单位检验,合格后方可采用;
4 对 产 品检验结果有疑义时,应重新抽样,并经有资格地检
验单位检验,合格后方可采用.
2.0.2 当采用新型原材料及器材时,必须经试验并通过有关部门
地技术鉴定,证明能满足设计和规范要求,方准使用.
2.0.3 原材料及器材有下列情况之一时,必须重做检验:
1 保 管 期限超过规定者;
2 因 保 管不良有变质可能者;
3 未 按 标准规定取样或试样不具代表性者
2.0.4 预制混凝土构件及现场浇筑混凝土基础所使用地碎石、卵
石,应符合国家现行标准《普通混凝土用碎石或卵石质量标准及检
验方法》JGJ 53地有关规定. 2.0.5 预制混凝土构件及现场浇筑混凝土基础所使用地砂应符
合国家现行标准《普通混凝土用砂质量标准及检验方法》JGJ 52
地有关规定.特殊地区可按该地区地标准执行口
不 得 使 用海砂
2.0.6 水泥地质量、保管及使用应符合现行国家标准《硅酸盐水
泥、普通硅酸盐水泥》GB 175地规定水泥地品种与标号,应满足
设计规定地混凝土强度等级.
水 泥 保 管时应防止受潮;不同品种、不同等级、不同制造厂、不
同批号地水泥应分别堆放,标识清晰.
2.0.7 混凝土浇筑用水应符合下列规定:
1 制 作 预制混凝土构件用水,应使用可饮用地水;
2 现 场 浇筑混凝土,宜使用可饮用地水,当无饮用水时,可采
用清洁地河溪水或池塘水.除设计有特殊要求外,可只进行外观
检查不做化验.水中不得含有油脂,其上游亦无有害化合物流人,
有怀疑时应进行化验;
3 不 得 使用海水.
2.0.8 设计允许在现浇混凝土基础中掺人大块石时,掺人地大块
石不得有裂缝、夹层,其强度不得低于混凝土用石标准.大块石地
尺寸宜为150-250mm,且不宜使用卵石.
2.0.9 预制混凝土构件及现浇混凝土基础用钢材应符合设计规
定.加工质量应符合相关标准地要求.钢材表面应无污物.
2.0.10 钢材焊接用焊条、焊剂等焊接材料地品种、牌号应符合所 焊接金属焊接地工艺要求
2.0.1 1 角钢铁塔、混凝土电杆铁横担地加工质量.应符合现行
国家标准《输电线路铁塔制造技术条件》GB 2694地规定.
2.0.12 薄壁离心钢管混凝土结构钢管铁塔地加工质量,除应符
合国家现行标准《薄壁离心钢管混凝土结构技术规程))DL/T 5030
地规定外,还应符合设计要求.
2.0.13 环形钢筋混凝土电杆地质量,应符合现行国家标准《环形
钢筋混凝土电杆》GB 396地规定.
2.0,1 4 预应力混凝土电杆地质量应符合现行国家标准《环形预
应力混凝土电杆》GB 4623地规定.
2.0.15 钢管电杆地质量应符合国家现行标准《输电线路钢管杆
制造技术条件》DL/T 646地规定
2.0.16 导线地质量应符合现行国家标准《圆线同心绞架空导线》
GB/T 1179地规定.进口导线地质量应符合该产品国地国家标
准,且不应低于IEC标准口
2.0. 17 采用镀锌钢绞线作架空地线或拉线时,镀锌钢纹线地质
量应符合国家现行标准《镀锌钢纹线》YB/T 5004地规定.
采 用 良 导体作架空地线时,良导体地型号、规格及质量应符合
设计选型及相应现行标准.
采 用 复 合光缆作架空地线时,国内产品应符合国家现行标准
《光纤复合架空地线》DL/T 832等地规定,进口产品应符合设计
选用标准. 2.0.18 金具地质量应符合现行国家标准《电力金具通用技术条
件))(;B 2314和国家现行标准《电力金具制造质量》DL/T 768及其
他相关地技术标准验收、标志与包装应符合现行国家标准《电力
金具验收规则标志与包装》GB 2317.4 地规定
2.0.19 预应力钢筋混凝土和普通钢筋混凝土预制构件地加工尺
寸允许偏差应符合表2.0.19地规定,并应保证构件与构件之
间、构件与铁件及螺栓间安装方便.外观检查时应符合下列规
定:
1 预 应 力钢筋混凝土构件不得有纵向及横向裂缝;
2 普 通 钢筋混凝土预制构件,放置地平面检查时不得有纵向
裂缝,横向裂缝地宽度不得超过..0 5mm;
3 表 面 应平整,不得有明显地缺陷.
表 2. 0. 19 预 应 力 锅 筋 混 凝土和普通钢筋混凝土
预 制 构 件 加 工 尺 寸 允 许 偏 差 表 (. m )
项日底盘、拉线盘、卡盘其他装配式预制构件
长度一10 士10
断吻尺寸
宽一10 士5
厚一5 士5
弯曲L/750
续表2.0.19
项目底盘、拉线盘、卡盘其他装配式预制构件 预埋铁件(预留孔)
对设计位置地偏差
中心线位移10
安装孔距士5 士弓
螺栓露出长度+ 10,一s J 1O,一s
注 :1 本表不包括环形混凝L电杆口
2 用 肉 眼 不 能 直接明显看出地网状纹、龟纹不算裂缝口
3 底 盘 、 拉 线 盘 、卡盘地中心线位移是指拉线盘地U形环与图纸位置地偏差,
拉 线 盘 、卡 盘 是 指 安 装孔及底盘圆槽地实际加工位置与图纸位置地偏差
4 L 为 对 应 地构件长度.
2.0.20 绝缘子及绝缘子串:
1 盘 形 悬式瓷及玻璃绝缘子地质量应符合现行国家标准《盘
形悬式绝缘子技术条件》GB 1001,《盘形悬式绝缘子串元件尺
寸与特性》GB 7253和国家现行标准《盘形悬式玻璃绝缘子玻璃
件外观质量}))JB/T 9678地规定;
2 有 机 复合绝缘子地质量应符合国家现行标准《高压线路用
有机复合绝缘子技术条件》JB 5892地规定;
3 直 流 线路采用地直流盘形悬式绝缘子地质量,应符合国家
现行标准《直流盘形悬式绝缘子技术条件》SD 192地规定;
4 长 棒 型瓷绝缘子地质量应符合设计技术条件和相应地技 术标准;
5 架 空 地线用盘形悬式瓷绝缘子地质量应符合国家现行标
准《高压架空线路绝缘地线用盘形悬式瓷绝缘子》JB 968.地规
定.架空地线用针式瓷绝缘子地质量应符合现行国家标准《高压
线路针式瓷绝缘子》GB 100.地规定.
2.0.21 杆塔用螺栓地质量应符合国家现行标准《输电线路铁塔
及电力金具紧固用冷墩热浸镀锌螺栓与螺母》Dl-/T 764. 4地规
定.防卸螺栓地选择宜征求建设单位地意见.
3 测量
3.0.1 测量仪器和量具使用前必须进行检查.经纬仪最小角度
读数不应大于1I,
3.0.2 分坑测量前必须依据设计提供地数据复核设计给定地杆
塔位中心桩,并以此作为测量地基准.复测时有下列情况之一时,
应查明原因并予以纠正:
1 以 两 相邻直线桩为基准,其横线路方向偏差大于50mm;
2 用 经 纬仪视距法复测时,顺线路方向两相邻杆塔位中心桩
间地距离与设计值地偏差大于设计档距地100;
3 转 角 桩地角度值,用方向法复测时对设计值地偏差大于
1130"0
3.0.3 如下地形危险点处等应重点复核:
1 导 线 对地距离有可能不够地地形凸起点地标高;
2 杆 塔 位间被跨越物地标高; 3 相 邻 杆塔位地相对标高.
实 测 值 与设计值相比地偏差不应超过..5m,超过时应由设计
方查明原因并予以纠正.
3.0.4 设计交桩后个别丢失地杆塔中心桩,应按设计数据予以补
钉.其测量精度应符合下列要求:
1 桩 之 间地距离和高程测量,可采用视距法同向两测回或往
返各一测回测定,其视距长度不宜大于400m.当受地形限制时,
可适当放长;
2 测 距 相对误差,同向不应大于1/200,对向不应大于
1八50;
3 当 即离无千600m 时.官要用由磁油测即仪成个站仪
施测.
3.0.5 杆塔位中心桩移桩地测量精度应符合下列规定:
1 当 采 用钢卷尺直线量距时,两次测值之差不得超过量距地
10 1/00;
2 当 采 用视距法测距时,两次测值之差不得超过测距地
S%o:
3 当 采 用方向法测量角度时,两测回测角值之差不应超过
1'301%
3.0.6 分坑时,应根据杆塔位中心桩地位置钉出必要地、作为施
工及质量控制地辅助桩,其测量精度应能满足施工精度地要求.
施工中保留不住地杆塔位中心桩,必须钉立可靠地辅助桩并对其 位置作记录,以便恢复该中心桩.
3.0.7 非城市规划范围内架空送电线路架线后地安全距离,必须
满足国家现行标准《110^- 500kV架空送电线路设计技术规程》
DL/T 5092地规定(附录A) e
3.0. 8 位处城市地架空送电线路,导线与地面、导线与街道行道
树等地最小垂直距离必须满足现行国家标准《城市电力规划规范》
GB 50293地规定.
4 土石方工程
4.0. 1 土石方开挖应按设计施工,减少需开挖以外地面地破坏,
合理选择弃土地堆放点,以保护自然植被及环境.铁塔基础施工
基面地开挖应以设计图纸为准,按不同地质条件规定开挖边坡.
基面开挖后应平整.不应积水,边坡不应坍塌.
4.0.2 杆塔基础地坑深应以设计施工基面为基准.当设计施工
基面为零时,杆塔基础坑深应以设计中心桩处自然地面标高为基
准拉线基础坑深以拉线基础中心地地面标高为基准.
4.0.3 杆塔基础(不含掏挖基础和岩石基础)坑深允许偏差为
十100mm>-50mm,坑底应平整.同基基础坑在允许偏差范围内
按最深基坑操平.
.掏 挖基础以人工掏挖为主,对于风化岩或较坚硬地岩石可采
用松动爆破与人工开挖相结合,但应保持坑壁完整,岩渣及松石必
须清除十净掏挖基础及岩石基础地尺寸不允许有负偏差.
4.0.4 杆塔基础坑深与设计坑深偏差大于十l00mm时.应按以
