机电实务一般施工程序

  • 格式：docx
  • 大小：27.46 KB
  • 文档页数：4

一、机械设备安装的一般程序
开箱检查→基础测量放线→基础检查验收→垫铁设置→吊装就位→安装精度调整与检
测→设备固定与灌浆→零部件装配→润滑与设备加油→试运转→工程验收。

一、架空线路施工程序及内容
架空线路施工的一般程序:线路测量→基础施工→杆塔组立→放线架线→导线连接→
线路试验→竣工验收检查。

(二)钢构件制作程序和要求
1．钢构件工厂化制作的一般程序
钢结构构件一般在预制厂（场)制作，采用工厂化的制造方式。

钢构件制作的一般程
序是：原材料(钢材、焊材、连接用紧固件等）检验→排料、拼接→放样与号料→切割、下料→制孔→矫正和成型→构件装配→焊接→除锈、涂装（油漆)→构件编号、验收、
出厂。

2．钢结构安装的程序不尽相同。

钢结构安装的环节中，由于钢结构种类繁多，安装的程序也不尽相同,一般程序为:钢柱安装→支撑安装→梁安装→平台板(层板、屋面板)、钢梯、防护栏安装→其他构件安装。

例如,某制造厂车间钢结构厂房安装程序为:构件检查→基础复查及底面处理→钢柱
安装→柱间支撑安装→主梁安装→次梁安装→承台板安装→钢屋架安装→模条安装→水平、垂直支撑安装→屋面板安装→墙壁板安装。

(一)电站锅炉安装一般程序
设备的清点、检查和验收→基础验收→基础放线→设备搬运及起重吊装→钢架及梯子
平台的安装→汽包安装→锅炉本体受热面的安装→尾部受热面的安装→燃烧设备的安装→附属设备安装→热工仪表保护装置安装→单机试转→报警及联锁试验→水压试验→锅炉热态调试与试运转。

三、耐火砖砌筑的施工程序
(一）动态炉窑的施工程序
1.动态炉窑砌筑必须在炉窑单机无负荷试运转合格并验收后方可进行。

2．砌筑的基本顺序:
起始点选择（从热端向冷端或从低端向高端)→分段作业划线→选砖(根据使用位置和
工作温度选用不同规格材质的耐火砖)→配砖(根据同类型砖的不同偏差尺寸进行砖的搭配)→若有锚固钉或托砖板，则应进行锚固钉和托砖板的焊接→若有隔热层(如硅钙板) , 砌筑前先进行隔热层的铺设→若是湿砌,砌筑前应先进行灰浆泥的调制(灰浆泥的性能应与耐火砖
（一）耐火浇注料的施工程序
材料检查验收→施工面清理→锚固钉焊接→模板制作安装→防水剂涂刷→浇注料搅拌
并制作试块→浇注并振捣→拆除模板→膨胀缝预留及填充→成品养护。

(一)建筑管道工程一般施工程序
施工准备→预留、预埋→管道测绘放线→管道元件检验→管道支架制作安装→管道加
工预制→管道安装→系统试验→防腐绝热→系统清洗→试运行→竣工验收。

二、建筑电气工程施工程序
1.变配电工程施工程序
(1)成套配电柜(开关柜)的安装顺序：开箱检查→二次搬运→安装固定→母线安装
接线→二次小线连接→试验调整→送电运行验收。

(2) 变压器的施工顺序:开箱检查→变压器二次搬运→变压器本体安装→附件安装→
检查及变压器交接试验→送电前检查→送电运行验收。

2．供电干线及室内配线施工程序
（１）插接式母线槽的施工程序:开箱检查→支架安装→单节母线槽绝缘测试→插接式
母线槽安装→通电前绝缘测试→送电验收。

(2) 电缆敷设施工程序:电缆验收→电缆搬运→电缆绝缘测定→电缆盘架设电缆
敷设→挂标志→质量验收。

（3) 明管敷设施工程序:测量定位→支架制作、安装→导管预制→导管连接→接地线
跨接→刷漆。

（4) 暗管敷设施工程序:测量定位→导管预埋→导管连接固定→接地跨接→刷漆。

(5) 管内穿线施工程序:选择导线→清管→穿引线→放线及断线→导线与引线的
绑扎→放护圈→穿导线→导线并头→压接压接帽→线路检查→绝缘测试。

(6）线槽配线施工程序：测量定位→支架制作→支架安装→线槽安装→接地线连接→
槽内配线→线路测试。

(7) 钢索配线施工程序：测量定位→支架制作→支架安装→钢索制作→钢索安装→钢
索接地→导线敷设→导线连接→线路测试→线路送电。

（8) 瓷瓶配线施工程序：测量定位→支架制作→支架安装→瓷瓶安装→导线敷设→导
线绑扎→导线连接→线路测试→线路送电。

3. 电气动力工程的施工程序
(1)明装动力配电箱的施工程序:支架制作安装→配电箱安装固定→导线连接→送电
前检查→送电运行。

(2) 动力设备的施工程序:设备开箱检查→安装前的检查→电动机安装、接线→电机
干燥→控制、保护和起动设备安装→送电前的检查→送电运行。

4. 电气照明工程的施工程序
(1）暗装照明配电箱的施工程序：配电箱固定→导线连接→送电前检查→送电运行。

(2）照明灯具的施工程序:灯具开箱检查→灯具组装→灯具安装接线→送电前的
检查→送电运行。

5. 防雷、接地装置的施工程序
防雷、接地装置的施工程序：接地体安装→接地干线安装→引下线敷设→均压环安
装→避雷带(避雷针、避雷网)安装。

三、通凤与空调工程的一般施工程序
(一)一般施工程序
施工准备→风管、部件、法兰的预制和组装→风管、部件、法兰的预制和组装的中
间质量验收→支吊架制作与安装→风管系统安装→通风空调设备安装→空调水系统管
道安装→管道的检验与试验→风管、水管、部件及空调设备绝热施工→通风空调设备试运转、单机调试→通风与空调工程的系统联合试运转调试→通风与空调工程竣工验收→通风与空调工程综合效能测定与调整。

一、消防工程施工程序
1.火灾自动报警及联动控制系统施工程序，
施工准备」管线敷设→线缆敷设→线缆连接→绝缘测试→设备安装→单机调试→系统
调试→验收。

2. 水灭火系统施工程序
(1)消防水泵（或稳压泵）施工程序
施工准备→基础施工→泵体安装→吸水管路安装→压水管路安装→单机调试。

(2) 消火栓系统施工程序
施工准备→干管安装→支管安装→箱体稳固→附件安装→管道调试压→冲洗→系统
调试。

(3) 自动喷水灭火系统施工程序
施工准备→干管安装→报警阀安装→立管安装→分层干、支管安装→喷洒头支管安装 →管道试压→管道冲洗如减压装置安装→报警阀配件及其他组件安装→喷洒头安装→系统 通水调试。

（4) 消防水炮灭火系统施工程序
施工准备→干管安装→立管安装→分层干、支管安装→管道试压→管道冲洗→消防水 炮安装→动力源和控制装置安装→系统调试。

3. 干粉灭火系统施工程序
施工准备→设备和组件安装→管道安装→管道试压→吹扫→系统调试。

4. 泡沫灭火系统施工程序
施工准备→设备和组件安装→管道安装→管道试压→吹扫→系统调试。

5. 气体灭火系统施工程序
施工准备→设备和组件安装→管道安装→管道试压→吹扫→系统调试。

一、架空线路施工程序及内容
架空线路施工的一般程序:线路测量→基础施工→杆塔组立→放线架线→导线连接→ 线路试验→竣工验收检查。

五、工业管道安装的施工程序
管道安装工程一般施工程序，见图ｌH ４13０31 0
管件加工制作• －－1 支架制作及安装
试压及清(吹）洗
调试与试运行
图lH413031 管道安装工程一般施工程序
安装施工测量放线←斗沟槽开挖及管沟砌筑
二、长输管道施工程序
长输管道一般采用埋地弹性敷设方式，弹性敷设是指管道在外力或自重作用下产生弹 性弯曲变形,利用这种变形进行管道敷设的一种方式。

按照一般地段施工的方法,其主要 施工程序是：线路交桩→测量放线→施工作业带清理及施工便道修筑→管道运输→布 管→清理管口→组装焊接→焊接质量检查与返修→补口检漏补伤→管沟开挖→吊 管下沟→管沟回填→三桩埋设→阴极保护→通球试压测径→管线吹扫、干燥→连 头(碰死口)→地貌恢复→水工保护→竣工验收。

(一）分片法组焊工艺流程及要求
１.组装总体程序(5 带球形罐)
支柱和赤道板组对→赤道带板组装→中心柱安装→下温带板组装→上温带板组装→中 心柱拆除→下极板组装→上极板组装→内外脚手架搭设→调整及组装质量总体检查。

1.汽包安装施工程序
汽包安装程序可分为:汽包的画线→汽包支座的安装→汽包吊环的安装→汽包的吊装→汽包的找正等。

(四)锅炉本体受热面(组合）安装施工要求
1.锅炉受热面施工程序
锅炉受热面的施工程序为:设备及其部件清点检查→通球试验与清理→联箱找正划线→管子就位对口焊接→组件地面验收→组件吊装→组件高空对口焊接→组件整体找正等。

合集下载

一级建造师机电实务口诀

一级建造师机电实务口诀

1.设备基础按深度分：浅扩独联，装深沉”浅基础有：扩展基础、联合基础、独立基础。

深基础有：桩基础、沉井基础。

P672.设备基础按材料：垫塑钢。

（垫层，素混凝土，钢筋混凝土）P673.设备基础按结构：大相框。

（大块，箱式，框架式）P674.设备基础按功能：真热（振动，绝热）。

P675.设备安装程序：（开放机店，吊警官陪友试验）机械设备安装的一般施工程序：设备开箱检查→基础放线(埋设中心标板与基准点)→设备基础检查验收→垫铁设置→设备吊装就位→安装精度调整与检测→设备固定与灌浆→零部件装配→润滑与设备加油→设备试运转→工程验收。

P696.典型零部件：电铃不齿，妻管严练成周涛（典型零部件，齿轮，气压元件，管路，液压元件，轴承，螺纹，联轴节）机械设备典型零部件的安装，包括：齿轮系统的装配及变速器的安装;滑动轴承和滚动轴承的安装;联轴器的安装;轴和套的冷热装配;液压元件的安装;气压元件的安装;设备管路的安装。

P717.无垫铁施工方法：“甜品灌酱，车舔警察”（垫铁，设备找平，二次灌浆，撤出调整工具，填实，紧固地脚螺栓，复查精度）无垫铁施工方法(1)无垫铁施工时的设备找平、找正、调整标高时，可用斜垫铁、调整垫铁、调整螺钉等工具将设备的水平和标高调整到符合要求后，进行二次灌浆(调整工具处不灌)。

(2)待灌浆层强度达到75%以上时，撤出调整工具，然后将留出的位置用灌浆料填实，并再次紧固地脚螺栓，复查设备精度。

P748.影响安装精度的因素：济铁灌栓，早配还操良内。

（基础，垫铁，灌浆，螺栓，制造，装配，环境，操作，测量，内应力）9.安装测量过程的要素：放对味精（方法，对象，位置，精度）P7610.安装精度允许有一定的偏差按下列原则：负重运转用力抹油。

（附件重量，运转的作用力，零件磨损，油膜）有利于抵消附属件安装重量的影响，有利于抵消设备运转作用力的影响，有利于抵消零部件磨损的影响，有利于抵消摩擦面间油膜的影响。

P7811.“五防”:弟弟开错刀。

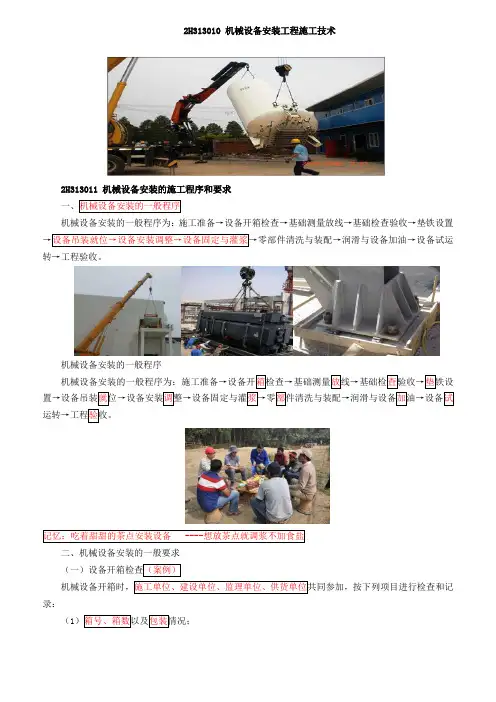

2019年二建机电实务-机电工程安装技术笔记及习题(一)
