20年6月【西南大学】[机考][0753]《建筑结构CAD》(参考答案)

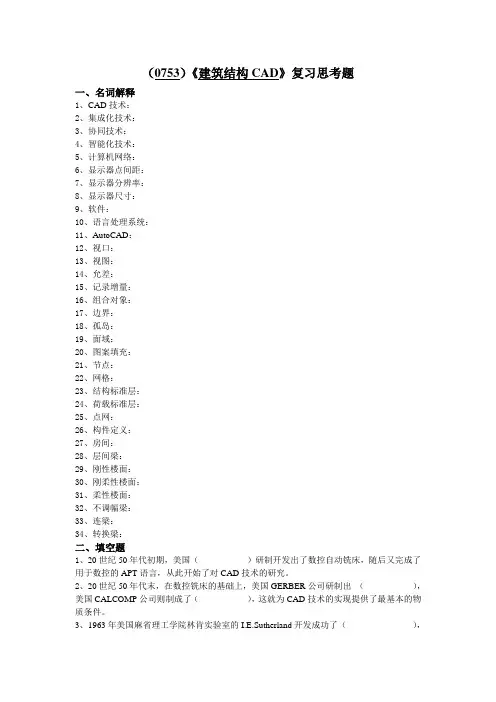

（0753）《建筑结构CAD》复习思考题

一、名词解释

1、CAD技术：

2、集成化技术：

3、协同技术：

4、智能化技术：

5、计算机网络：

6、显示器点间距：

7、显示器分辨率：

8、显示器尺寸：

9、软件：

10、语言处理系统：

11、AutoCAD：

12、视口：

13、视图：

14、允差：

15、记录增量：

16、组合对象：

17、边界：

18、孤岛：

19、面域：

20、图案填充：

21、节点：

22、网格：

23、结构标准层：

24、荷载标准层：

25、点网：

26、构件定义：

27、房间：

28、层间梁：

29、刚性楼面：

30、刚柔性楼面：

31、柔性楼面：

32、不调幅梁：

33、连梁：

34、转换梁：

二、填空题

1、20世纪50年代初期，美国（ ）研制开发出了数控自动铣床，随后又完成了用于数控的APT语言，从此开始了对CAD技术的研究。

2、20世纪50年代末，在数控铣床的基础上，美国GERBER公司研制出 （ ），美国CALCOMP公司则制成了（ ），这就为CAD技术的实现提供了最基本的物质条件。

3、1963年美国麻省理工学院林肯实验室的I.E.Sutherland开发成功了（ ），标志着CAD技术的诞生。

4、1964年美国 （ ）开发出DAC—1系统，并将它用于汽车设计，第一个实现了CAD技术在工程设计中的应用。

5、1981年（ ）推出第一台PC机，使得专业人员可以直接上微机操作。

6、80年代后期，具有图形前后处理功能的结构设计软件开始进入（ ）。

7、从用于（ ）发展到用于工程设计，标志着CAD技术进入了实用期。

8、当前计算机技术正以前所未有的速度飞跃发展，以（ ）为代表的硬件革命，为CAD技术的创新提供了更加强大的实现手段。

建筑结构CAD式题及答案

《CAD试题

院校__ _ 年级 _________ 专业___ ___

层次 姓名 _______________ 分数 _______________ 一、判断题(每小题1分,共

10分)

1(结构水平分体系和竖向分体系之间的关系是，竖向结构构件之间的距离越 大，水平结构构件所需要的材料用量越多。 ( )

2( 《建筑结构荷载规范》中给出的荷载均为设计值，在进行承载力计算时可以 直接采用。 ( ) 3( 框架结构是指由梁、柱以刚接或铰接相连接而构成的承重结构体 系。( ) 4( 柱在荷载作用下既受压缩又受弯曲和剪切，在计算中必须同时考虑压缩 和弯曲，剪切作用通常不予考虑。 ( )

5(由于柱主要受压，在设计时可以只考虑稳定而不必考虑附加偏心距。 ( ) 6(结构物中荷载输入包含各房间的楼 ( 屋) 面荷载，结构中个节点荷载，各梁上、柱 上荷载，还有承重墙体上的荷载。 ( )

7(TAT是多层及高层建筑结构空间分析程序，采用空间杆系计算柱、梁等杆 件，采用薄壁柱计算剪力墙。 ( )

8(刚性指一物体能发生平移和转动，同时能发生弹性变形。 ( )

9( 无柱节点指指有两根以上梁相交而没有柱的交点。 ( )

10(特殊梁包括不调幅梁、连梁、托柱梁等，铰接梁不属于特殊梁。 ( )

二、填空题 (每空 2 分,共 30分) 1(建筑物是由许多结构构件组成的一个系统，其中主要的受力系统称为结构体 系，结构体系有 ( ) 、基本竖向体系以及 ( ) 三部分组成。 2(抗震设计通过概念设 计、 ( ) 及抗震构造设计三方面实现 3(楼盖上的荷载分为恒荷载和 ( ) 两类; 《建筑结构荷载规范》中给出的荷载均 为( ) ，在进行承载力计算时，需乘以相应的分项系数。

4( 宽度大于高度的梁称为扁梁，扁梁的宽高比不宜超过 ( ) 。 5(混凝土墙体一般应用于高层建筑结构，以承受墙体平面内的水平荷载为主， 它分属两种结构体系 :( ) 和剪力墙体系。

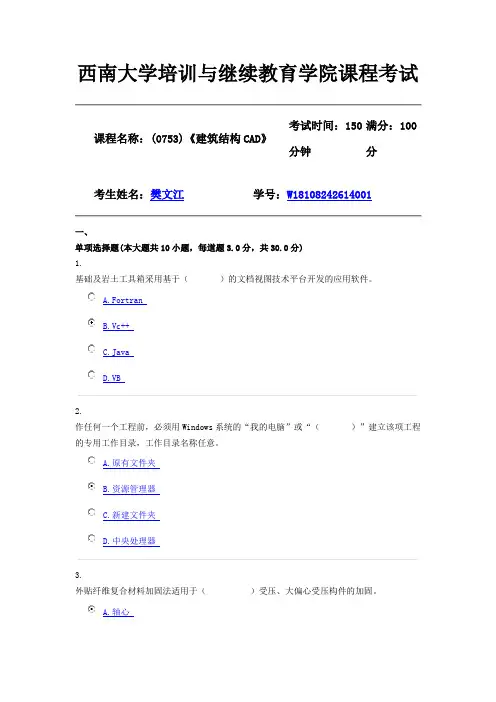

西南大学培训与继续教育学院课程考试

课程名称：(0753)《建筑结构CAD》 考试时间：150分钟 满分：100分

考生姓名：樊文江 学号：W18108242614001

一、

单项选择题(本大题共10小题，每道题3.0分，共30.0分)

1.

基础及岩土工具箱采用基于（ ）的文档视图技术平台开发的应用软件。

A.Fortran

B.Vc++

C.Java

D.VB

2.

作任何一个工程前，必须用Windows系统的“我的电脑”或“（ ）”建立该项工程的专用工作目录，工作目录名称任意。

A.原有文件夹

B.资源管理器

C.新建文件夹

D.中央处理器

3.

外贴纤维复合材料加固法适用于（ ）受压、大偏心受压构件的加固。

A.轴心 B.小偏心

C.局部

D.均匀

4.

钢结构加固主要有下面二种方法：1）改变计算图形；2）（

）。

A.加大原结构构件

B.更换结构材料

C.减小原结构构件

D.增加构件长度

5.

柱（墙）下桩基独立承台，应分别对柱（墙）边、变阶处和桩边联线形成的贯通承台的斜截面的（ ）承载力进行验算。

A.受剪

B.受拉

C.受压

D.受扭

6.

地基梁节点的约束形式有：（ ）

A.自由、铰接、铰支和弹性支座等类型

B.自由、铰接、弹性和固定支座等类型

C.自由、铰接、铰支和固定支座等类型

D.自由、弹性、铰支和固定支座等类型

7. 基础设计安全等级、结构设计使用年限、结构重要性系数应按有关荷载的规定采用，但结构重要性系数γ０不应小于（ ）.

A.0.8

B.0.9

C.1.0

D.1.1

8.

楼层综合抗震能力指数应按房屋的（ ）两个方向分别计算。

A.X、Z

B.X、Y

C.Z、Y

D.Z、X

9.

钢筋混凝土房屋可按结构体系、结构构件的配筋、填充墙等与主体结构的连接及构件的抗震承载力，对整幢房屋的综合抗震能力进行（ ）鉴定。

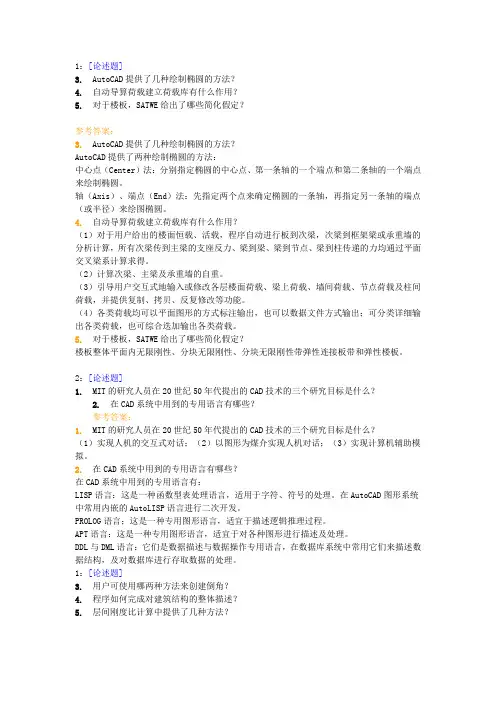

1：[论述题]

3. AutoCAD提供了几种绘制椭圆的方法？

4. 自动导算荷载建立荷载库有什么作用？

5. 对于楼板，SATWE给出了哪些简化假定？

参考答案：

3. AutoCAD提供了几种绘制椭圆的方法？

AutoCAD提供了两种绘制椭圆的方法：

中心点（Center）法：分别指定椭圆的中心点、第一条轴的一个端点和第二条轴的一个端点来绘制椭圆。

轴（Axis）、端点（End）法：先指定两个点来确定椭圆的一条轴，再指定另一条轴的端点（或半径）来绘图椭圆。

4. 自动导算荷载建立荷载库有什么作用？

（1）对于用户给出的楼面恒载、活载，程序自动进行板到次梁，次梁到框架梁或承重墙的分析计算，所有次梁传到主梁的支座反力、梁到梁、梁到节点、梁到柱传递的力均通过平面交叉梁系计算求得。

（2）计算次梁、主梁及承重墙的自重。

（3）引导用户交互式地输入或修改各层楼面荷载、梁上荷载、墙间荷载、节点荷载及柱间荷载，并提供复制、拷贝、反复修改等功能。

（4）各类荷载均可以平面图形的方式标注输出，也可以数据文件方式输出；可分类详细输出各类荷载，也可综合迭加输出各类荷载。

5. 对于楼板，SATWE给出了哪些简化假定？

楼板整体平面内无限刚性、分块无限刚性、分块无限刚性带弹性连接板带和弹性楼板。

2：[论述题]

1. MIT的研究人员在20世纪50年代提出的CAD技术的三个研究目标是什么？

2. 在CAD系统中用到的专用语言有哪些？

参考答案：

1. MIT的研究人员在20世纪50年代提出的CAD技术的三个研究目标是什么？

（1）实现人机的交互式对话；（2）以图形为煤介实现人机对话；（3）实现计算机辅助模拟。

2. 在CAD系统中用到的专用语言有哪些？

在CAD系统中用到的专用语言有：

LISP语言：这是一种函数型表处理语言，适用于字符、符号的处理。在AutoCAD图形系统中常用内嵌的AutoLISP语言进行二次开发。
