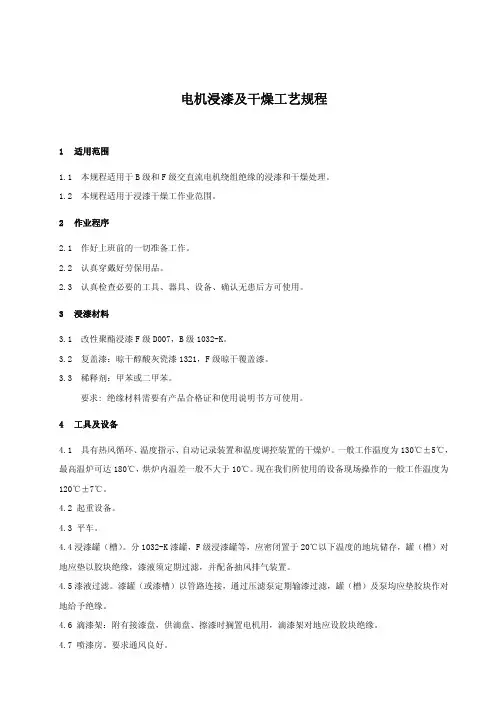

电机维修工艺—电机浸漆及干燥工艺规程

最新电机维修浸漆工艺

在电机维修行业，浸漆工艺也是非常重要的，今天小编就给消费者讲一讲。

1.适用范围：

本规范适用于各类电压等级低压电机及高压电机、电器的定、转子有绕组铁心线圈及各类绕组，F级浸漆绝缘处理。

2.材料：

2.1浸渍漆319-5F级无溶剂浸渍漆；

2.2稀释剂：319-5专用稀释剂。

3.设备工具：

3.1烘箱。附有热风循环系统、绝缘电阻测量系统；

3.2漆缸和漆缸盖；

3.3#4粘度杯、秒表、温度计（0~100℃）；

3.4500V兆欧表、高压电机用2500V兆欧表；

3.5漆刷、铲刀等。

4.工艺准备：

4.1浸渍漆经检验合格后方可投入生产；

4.2漆缸内每周应加入适当数量的新漆；

4.3浸漆前应对浸渍漆的粘度调节（25±1℃时）为20~30秒；

4.4检查被浸工件是否清洁、绕组完好、槽楔脱落、绑扎带松开等，凡不符合要求者应予退修。 5.浸漆要求：

5.1除工作规定有特殊浸漆要求外，其余均按本规范要求进行；

5.2一般电机、电器绕组浸漆一次，有湿热带要求（TH）、船用电机或顾客要求，浸二次漆；

5.3一般电机浸漆20分钟，中心高在315及以上的电机浸漆30分钟。在上述时间内被浸工件仍在大量气泡逸出，应延长浸漆时间，直到无气泡逸出；

5.4需浸二次漆的电机绕组，在第二次烘焙时间应延长2小时；

5.5甲苯、二甲苯只能用于清洗引出线及辅助工件，不能作稀释剂用，也不能清洗被浸工件的绕组；

5.6烘焙时间应尽可能缩短，在烘箱温度升在140℃时，再将工件推烘箱；

5.7被浸工件推入烘箱后，温度升至140℃后二小时，开始计算烘焙时间，中心高在315及以上的电机，应在四小时后开始计算烘焙时间，烘焙时间对319-5F级无溶剂漆应为四~六小时；

5.8每批工件应抽3~5只绕组，测量其热态绝缘电阻，其值应大于1.5MΩ；

5.9记录烘箱温度及烘焙时间。

6.工艺过程：

序号 工艺过程 工艺条件 工艺时间 绝缘电阻 7.浸漆质量：

电机绕组浸漆后的烘干

余漆滴干后，即可进行烘干，目的是将漆中的溶剂和水分挥发掉，使绕组表面形成坚固的漆膜。

（一）烘干过程

烘干过程由两个阶段组成。

1．低温阶段

目的是促使漆中溶剂挥发掉。温度控制在70～80℃，约烘2～3h，这样使溶剂挥发比较缓慢，以免表面很快结成漆膜，导致内部气体无法排出、绕组表面形成许多气孔或烘不干；

2．高温阶段

目的是迫使漆基氧化，在绕组表面形成坚固的漆膜。温度控制在130℃左右，烘6～18h，具体时间可根据电机大小及浸漆次数而定。

在整个烘干过程中，要求每隔1h用兆欧表测量一次绕组对地的绝缘电阻，开始时绝缘电阻下降，以后逐渐上升，在3h内必须趋于稳定。绕组对地绝缘电阻一般要在5MΩ以上，绕组才能算烘干。

（二） 烘干方法

烘干方法一般采用热风循环干燥法、电流干燥法和灯泡干燥法等，电流干燥法和灯泡

干燥法均为简易的烘干方法，工艺不易掌握，质量较难保证。为此，一般均采用热风循环干燥箱烘干。有关烘干设备和方法介绍如下：

1．电热风循环干燥箱

电热风循环干燥箱又称烘箱，其结构原理如图1-7-2所示。烘箱用铁皮制成，电热丝装在箱体底部和两面侧壁，发热件外面用铁皮罩住，一方面可使热量通过铁板传导，箱内温度更均匀；另一方面防止漆直接滴到发热件上，引起明火，烧毁电

图1-7-2 电热风循环干燥箱

机。在通电过程中，用酒精式温度计监测烘箱温度，注意不得超过规定允许值，不得采用水银式温度计对烘箱温度进行监测，以防温度计意外破损，水银滴入电机定子绕组内，造成绕组短路。另外烘箱顶部留有排出潮气和溶剂蒸气的通气口。

电热干燥箱也可做成热风循环干燥室，一般用耐火砖砌成，有内外两层，中间充填隔热材料如石棉粉、硅藻土等，发热器可采用电热丝或蒸气加热。干燥室外装有鼓风机，将发热器产生的热量均匀地吹入干燥室内。这种结构的干燥室空气流动快，室内温度较均匀，烘干效率高。不装鼓风机的也可使用，但温度不够均匀，烘干时间较长。

电动机烘干与浸漆工艺流程

下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!

并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!

Download tips: This document is carefully compiled by theeditor. I

hope that after you download them,they can help yousolve practical

problems. The document can be customized andmodified after

downloading,please adjust and use it according toactual needs, thank

you!

In addition, our shop provides you with various types ofpractical

materials,such as educational essays, diaryappreciation,sentence

excerpts,ancient poems,classic articles,topic composition,work

summary,word parsing,copy excerpts,other materials and so on,want to

know different data formats andwriting methods,please pay attention!

一、电动机烘干工艺流程

1. 准备工作 检查电动机的绝缘电阻，确保其符合要求。

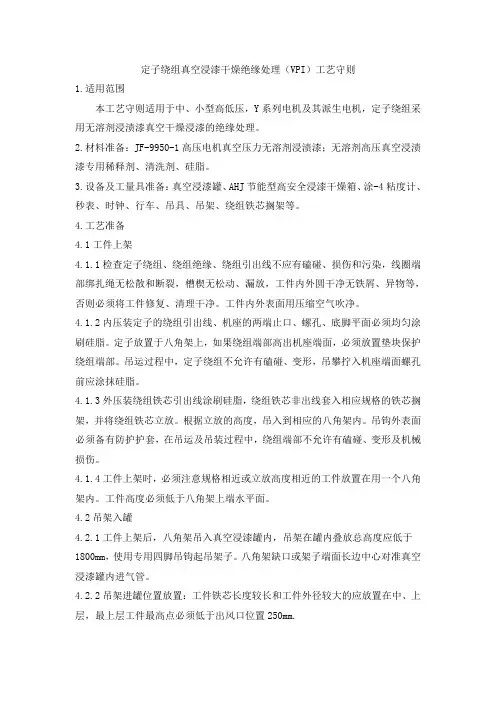

定子绕组真空浸漆干燥绝缘处理（VPI）工艺守则
