1：500、1：1000、1：2000基础数字地形图测绘规范

1 范围........................................................................................................................................ （ 3） 2 规范性引用文件................................................................................................................. （ 3）

3 总则....................................................................................................................................... （ 3）

4 平面控制测量......................................................................................................................

（ 4）

5 高程控制测量........................................................................................................................

（ 6）

6 基础数字地形图的基本要求................................................................................................ （ 9） 7 图根控制测量........................................................................................................................（11）

地形图丈量规范之宇文皓月创作

（资料来自工程丈量规范中）

第一节 一般规定

第4.1.1条 测图的比例尺根据工程性质、设计阶段和规模大小，可按表4.1.1选用。

第4.1.2条 地形的类别划分，应根据地面倾角（α）大小确定，并应符合下列规定：

地形图的基本等高距，应按表4.1.2选用。

第4.1.3条 地形图的图式，应符合现行国家有关尺度的规定，国家尺度图式中没有规定的地物、地貌可自行弥补，但应在技术陈述书中注明。

第4.1.4条 地形丈量的区域类型，可划分为一般地区、城镇居住区、工矿区和水域。

第4.1.5条 地形图图上地物点相对于邻近图根点的位置中误差，应符合表4.1.5的规定。

第4.1.6条 等高线插求点对邻近图根点的高程中误差，应符合表4.1.6的规定。

第4.1.7条 工矿区细部点位置和高程的中误差，应符合表4.1.7的规定。

第4.1.8条 地形原图制作时，宜选用厚度为0.07～0.10mm，伸缩率小于0.2‰的聚酯薄膜。

第4.1.9条 地形图的分幅，可采取矩形或正方形。图幅的编号，宜采取图幅西南角坐标的千米数暗示。小测区可采取顺序编号；对于已施测过地形图的测区，亦可沿用原有的分幅和编号。

第4.1.10条 图廓格网线绘制和控制点的展点误差，不该大于0.2mm。图廓格网的对角线、图根点间的长度误差，不该大于0.3mm。

第4.1.11条 每幅图应测出图廓外5mm，图幅的接边误差不该大于本规范表4.1.5和表4.1.6规定值的22倍，小于规定值时，可平均配赋；超出规定值时，应进行实地检查和修改。

第4.1.12条 地形图应经过内业检查、实地的全面对照及实测检查，实测检查量不该少于测图工作量的10%。

第二节 图根控制丈量

第4.2.1条 图根点的精度，相对于邻近等级控制点的点位中误差，不该大于图上0.1mm；高程的中误差，不该大于测图基本等高距的1/10。

第4.2.2条 图根平面控制点的布设，可采取图根三角、图根导线、电磁波测距仪用极坐标或交会点等方法。当在等级点下加密时，图根控制不宜超出2次附合。当测区较小时，图根三角、图根导线可作为首级控制。在难以布设闭合导线的狭长地区，可布设成支导线。

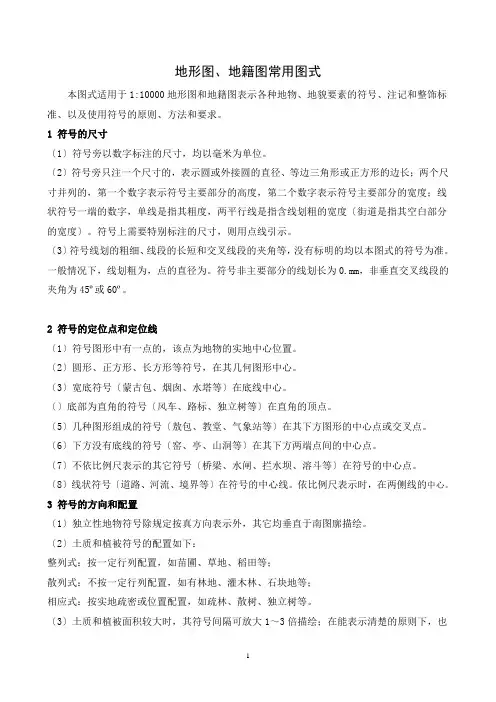

1 地形图、地籍图常用图式

本图式适用于1:10000地形图和地籍图表示各种地物、地貌要素的符号、注记和整饰标准、以及使用符号的原则、方法和要求。

1 符号的尺寸

〔1〕符号旁以数字标注的尺寸，均以毫米为单位。

〔2〕符号旁只注一个尺寸的，表示圆或外接圆的直径、等边三角形或正方形的边长；两个尺寸并列的，第一个数字表示符号主要部分的高度，第二个数字表示符号主要部分的宽度；线状符号一端的数字，单线是指其粗度，两平行线是指含线划粗的宽度〔街道是指其空白部分的宽度〕。符号上需要特别标注的尺寸，则用点线引示。

〔3〕符号线划的粗细、线段的长短和交叉线段的夹角等，没有标明的均以本图式的符号为准。一般情况下，线划粗为，点的直径为。符号非主要部分的线划长为0.mm，非垂直交叉线段的夹角为45º或60º。

2 符号的定位点和定位线

〔1〕符号图形中有一点的，该点为地物的实地中心位置。

〔2〕圆形、正方形、长方形等符号，在其几何图形中心。

〔3〕宽底符号〔蒙古包、烟囱、水塔等〕在底线中心。

〔〕底部为直角的符号〔风车、路标、独立树等〕在直角的顶点。

〔5〕几种图形组成的符号〔敖包、教堂、气象站等〕在其下方图形的中心点或交叉点。

〔6〕下方没有底线的符号〔窑、亭、山洞等〕在其下方两端点间的中心点。

〔7〕不依比例尺表示的其它符号〔桥梁、水闸、拦水坝、溶斗等〕在符号的中心点。

〔8〕线状符号〔道路、河流、境界等〕在符号的中心线。依比例尺表示时，在两侧线的中心。

3 符号的方向和配置

〔1〕独立性地物符号除规定按真方向表示外，其它均垂直于南图廓描绘。

〔2〕土质和植被符号的配置如下：

整列式：按一定行列配置，如苗圃、草地、稻田等；

散列式：不按一定行列配置，如有林地、灌木林、石块地等；

相应式：按实地疏密或位置配置，如疏林、散树、独立树等。

〔3〕土质和植被面积较大时，其符号间隔可放大1～3倍描绘；在能表示清楚的原则下，也

测绘技术中的地形图制图流程与规范

地形图是一种反映地球表面地形特征的图件，是测绘技术中的重要产物之一。制作一张准确的地形图需要经过一系列的过程，其中包括数据采集、数据处理、符号绘制等环节。本文将从测绘技术的角度，探讨地形图制图的流程与规范。

首先，地形图的制作需要先进行数据采集。数据的采集可以通过地面测量和遥感技术两种方法进行。地面测量是指在地面上利用测量仪器测量地形特征，如高程、坡度等，然后记录下来。而遥感技术是通过卫星、航空摄影等手段获取大范围的高分辨率影像资料，从中提取地形信息。无论采用哪种方法，数据的采集都需要保证准确性和完整性。

其次，数据采集完成后，需要进行数据处理。数据处理包括数据解译、数据编辑、数据拼接等工作。数据解译是将采集到的地形数据进行测量和分析，提取有用的地形信息。数据编辑是对解译出的数据进行处理，去除不必要的信息，使得数据更加简洁和易读。数据拼接是将多个数据源的信息进行整合，形成完整的地形图，确保数据的连贯性和一致性。

接下来是符号绘制阶段。符号绘制是将地形图中的各种地形特征和地貌特点用符号和图形表示出来。符号绘制需要遵循一定的规范，以确保地形图的可读性和准确性。例如，对于山地地形，可以使用等高线来表示地形起伏和高度变化；对于水域，可以用蓝色填充表示湖泊和河流。符号绘制的规范可以参考测绘和地理信息标准，确保符号的统一，并与其他地图具有通用性。

此外，地形图制图还要考虑到地图的比例和投影方式。比例是指地图上表示的距离与实际距离的比值关系，通常用分数或比例尺表示。比例决定了地图上的细节程度，较大比例的地图可以显示更多的细节，较小比例的地图则只能显示宏观特征。投影方式是将三维的地球表面展示在二维的纸面上的方法。不同的投影方式会产生不同的形变，因此需要根据制图目的和地域特点选择合适的投影方式。 最后是地形图的检查与修订。在地图制作完成后，需要对地图进行检查，确保地图的准确性和一致性。检查的内容包括地图边界、地理标志物的位置和符号使用是否合理等。如果发现错误或不合理之处，需要进行修订，直至达到要求。
