..... 监控系统验收方法
一、一般规定
1、所有线路必须全程穿管或走线槽，不便于管或走线槽的部位应给采取适当的保护措施，并且布线要美观大方、横平竖直、劳固结实。
2、直线管的管径利用率应为 30%~40% ，弯管的管径利用率应为 20%~30% 。
3、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。
4、暗管必须弯曲敷设时，其路由长度应 ≤ 15米 ，且该段内不得有 S 弯。连续弯曲超过 2 次时，应加装过线盒。所有转弯处均用弯管器完成，为标准的转弯半径。 不得采用国家明令禁止的三通四通等。
5、在暗管孔内不得有各种线缆接头。
6、电源线配线时，所用导线截面积应满足用电设备最大输出功率。
7、电线与暖气、热水、煤气管之间的平行距离不应小于 300mm ，交叉距离不应小于100mm 。
8、穿入配管导线的接头应设在接线盒内，接头搭接牢固，用绝缘带包缠，应均匀紧密。
9、视频电缆到摄像机的预留长度不小于30CM。
二、主要材料质量要求
1、分体设备、器材的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。
2、设备器材包装应完好，材料外观不应有破损，附件、备件应齐全。
3、室外设备连接电缆时，必须从设备的下部进线。
4、金属电线保护管及接线盒外观不应有折扁和裂缝，管内应无毛刺，管口应平整。
5、通信系统使用的终端盒、接线盒与配电系统的开关、插座，选用与各设备相匹配的产品。
6、电源线配线时，所用导线截面积应满足用电设备的最大输出功率。
7、暗盒接线头留长30厘米，所有线路应贴上标签，
8、穿线管与暗盒连接处，暗盒不许切割，须打开原有管孔，将穿线管穿出。穿线管在暗盒中保留5毫米。 .
..... 9、暗线敷设必须配管。
10、电源线及插座与电视线、网络线、音视频线及插座的水平间距不应小于500mm。
11、穿入配管导线的接头应设在接线盒内，接头搭接应牢固，绝缘带包缠应均匀紧密。
视频监控系统调试规范
1 系统调试
1.1系统调试工作的主要目标
1 所有系统和设备能够接通并正常运转；
2 所有软件能够在相应平台上正常运行；
3 对系统运行进行监控测试，保证系统优化运行。
1.2系统调试工作程序
1 车站系统加电前检查设备连接是否正确。
2 加电后检查各部电压是否正常。
3 车站摄像机单台调试。
4 车站系统连网调试。
5 各车站连网调试。
6 系统总调。
2 系统功能测试
2.1系统功能测试项目
2.1.1实时监控功能
1 按系统调试报告-01，进行多画面、图像切换、字符、时间同步显示测试。
2 按系统调试报告-02，进行图像快捷键功能与抓拍保存功能测试。
2.1.2 存储功能
1 按系统调试报告-03，进行实时存储与条件存储功能测试。 2.1.3 回放功能
1 按系统调试报告-04，进行多条件检索与多用户同时回放测试。
2 按系统调试报告-05，进行下载功能测试。
3 按系统调试报告-06，进行播放功能与逐帧播放测试。
2.1.4 网管功能
1 按系统调试报告-07，进行用户管理功能测试。
2.2 系统性能测试项目
2.2.1视频网络性能测试：
1 按系统调试报告-08，进行不同分辨率下平均网络带宽要求（CIF/2CIF/4CIF/D1）测试。
2.2.2响应时延
1 按系统调试报告-09，进行视频实时调用响应时延测试。
2 按系统调试报告-10，进行云台PTZ控制响应时延测试。
2.2.3系统图像质量评估
1 按系统调试报告-11，进行主观MOS评估测试。
3 视频监控系统调试报告
视频监控系统调试报告-01
项目名称： 工程地点(车站)：
测试编号：01
测试项目：实时监控
测试分项目：多画面、图像切换与字符、时间同步显示
视频监控系统
操
作
培
训
手
册
视频监控系统简易操作培训教材
２ / 12
第一章、控制键盘简易操作说明
一、 功能说明
DS-1003K控制键盘除了具备控制硬盘录像机外，还可以对球机进行控制。由于使用键盘控制硬盘录像机步骤过于复杂在此不作详细对硬盘录像机操作说明，此章节只作简单对硬盘录像机的操作进行说明。详细的硬盘录像机操作说明见另一章节内容。对于球机的控制把括云台转动的控制、拉近、拉远、调用预置点的控制。
二、 控制硬盘录像机
键盘通电后在液晶屏上显示：“DVR：01”此时可以对01号的硬盘录像机的控制操作，如需对监控的画面进行切换则按“多画面”键此时监视的画面进行单路、四路、九路的循环切换控制。如需对硬盘录像机的其它操作请见另一章操作说明。
三、 控制球机
在控制硬盘录像机的情况下液晶屏上显示：“DVR：01”时无法对球机进行控制，此时需要按住键盘上的“切换”键进行切换。当按完切换键后，液晶屏上显示：“球机地址：001”此时可以对“01号球机”进行控制。有效的球机地址：01、02、03、04、05、06、07。
➢ 上下左右方向转动控制:
当对控制杆进行上、下、左、右控制时球机会根据你的控制方向转动响应；
➢ 拉近、接远的控制：
如对控制杆进入顺时针或逆时针转动时，球机会相对进入拉近、拉远的响应
➢ 调预置点让球机自动转动的控制
按“调预置”→输入“53” →确定，输完后球机进入慢速自动线扫状态。（52为中速，51为快速）。注：当液晶屏上显示“调预置点视频监控系统简易操作培训教材
３ / 12 ---”时不能对球机进入转动或拉近、拉远的控制，此时需要按“退出”键清除“调预置点---”的字幕后才能进行球机的控制。
➢ 控制其它编号的球机：
当液晶屏上显示“球机地址：01”时只能对01号球机进行控制。此时如需控制“07”号球机则需按“地址”→“07” →“确定”后液晶屏上显示“球机地址：07”即可控制07号球机。其它球机编号的方法一样。

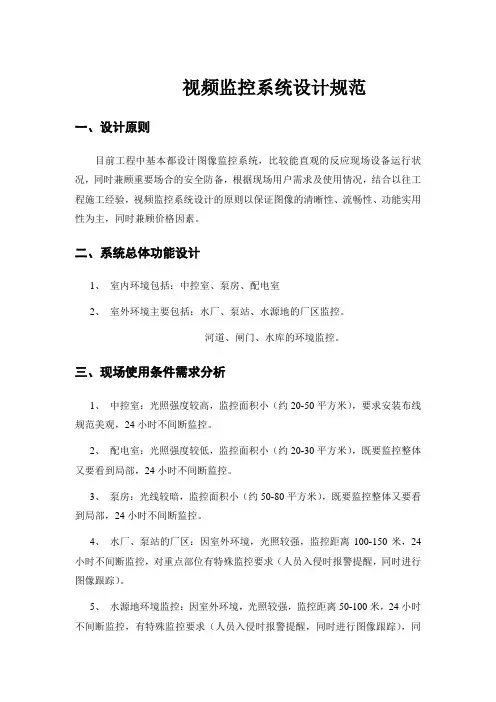

视频监控系统设计规范
一、设计原则
目前工程中基本都设计图像监控系统，比较能直观的反应现场设备运行状况，同时兼顾重要场合的安全防备，根据现场用户需求及使用情况，结合以往工程施工经验，视频监控系统设计的原则以保证图像的清晰性、流畅性、功能实用性为主，同时兼顾价格因素。
二、系统总体功能设计
1、 室内环境包括：中控室、泵房、配电室
2、 室外环境主要包括：水厂、泵站、水源地的厂区监控。
河道、闸门、水库的环境监控。
三、现场使用条件需求分析
1、 中控室：光照强度较高，监控面积小（约20-50平方米），要求安装布线规范美观，24小时不间断监控。
2、 配电室：光照强度较低，监控面积小（约20-30平方米），既要监控整体又要看到局部，24小时不间断监控。
3、 泵房：光线较暗，监控面积小（约50-80平方米），既要监控整体又要看到局部，24小时不间断监控。
4、 水厂、泵站的厂区：因室外环境，光照较强，监控距离100-150米，24小时不间断监控，对重点部位有特殊监控要求（人员入侵时报警提醒，同时进行图像跟踪）。
5、 水源地环境监控：因室外环境，光照较强，监控距离50-100米，24小时不间断监控，有特殊监控要求（人员入侵时报警提醒，同时进行图像跟踪），同
时需音频采集及高音喊话功能。
6、 河道、闸门环境监控：因室外环境，光照较强，监控距离200-300米，24小时不间断监控，既要监控整体又要看到局部，夜视功能要求较高，清晰度要求较高，要求透雾功能。
7、 水库环境监控：因室外环境，光照较强，监控距离300-1000米，24小时不间断监控，既要监控整体又要看到局部，夜视功能要求较高，清晰度要求较高，同时需音频采集及高音喊话功能，要求透雾功能。
四、主要设备说明
4.1 主要指标如下：
4.1.1 机芯：
常用CCD和CMOS两种类型的感光芯片。
CMOS产品低能耗、高像素、低成本、噪点控制好、宽动态性能优越。
