肌松监测仪操作规范文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-肌松监测仪（TOF-Watch）操作规程一、使用科室：麻醉科二、基本操作程序A）对于未松弛的病人，其步骤为正确安装电极和传感器――开启TOF-Watch――调整刺激强度――注入诱导剂――待病人足够放松后进行校正――进行连续的四个成串刺激B）对于已松弛的病人，其步骤为正确安装电极和传感器――开启TOF－Watch――调整刺激强度――进行连续的四个成串刺激注：若用于科学研究，建议采取A步骤。

三、使用注意事项A) 在确定本仪器的电刺激不会影响起搏器功能之前，不得用于带有心脏起搏器的病人。

任何其它仪器不得与本仪器的刺激电极相接触。

B) 采用绝缘性材料复盖刺激电极，保证各种电缆不会接触到刺激电极。

C) 每次使用前检查：加速度传感器与刺激电缆的绝缘材料是否完整无损。

D) 刺激方式中止前，不得接触电极。

E）TOF-Watch 肌松监测仪不能在可燃性麻醉药存在的环境中使用。

F) 将患者同时与高频率手术仪器连接可能导致刺激器电极部分燃烧，可能对刺激器造成破坏。

G) 在密切接近（如1m）短波或微波的治疗仪器中操作，可能产生刺激输出的不稳定性。

H）不得将TOF-Watch 直接放于其它电力仪器之上。

如果必须叠放，用于患者前要观察TOF-Watch，确保其能正常使用。

I）患有神经损伤。

Bell 氏麻痹、重症肌无力以及其它神经肌肉麻痹疾患的病人对刺激的反应与正常人相比，可能有所不同。

因此，TOF-Watch 监测仪在这些病人中会表现出不同寻常的反应。

J）刺激电极不得置放在有感染或损伤的部位。

K) TOF-Watch 根据患者条件提供了许多有关肌松的信息。

本仪器监测不能取代迄今为止的任何临床判断或非TOF-Watch 做出的任何检测。

L) 监测神经肌肉传导或神经肌肉阻断只能使用表面电极。

M) 必须使用有CE 标记的电极。

1．序言1．1 概要监测神经肌肉阻滞剂（NMBAs）的效果可以用几种方式来完成。

最经常使用的方法是用周围神经刺激器进行临床评估。

虽然技术简单，但缺乏准确度，因为它监测反应是主观性。

在神经肌肉麻痹的程度上，能够通过测量某一肌肉的收缩力（机械刺激描记法）获得正确和客观的信息。

然而，仪器的应用是相当庞大和困难的，因为在普通外科期间需要精确的设置程序和对运动的灵敏度。

测量力量的一个好的选择是加速度的测量（加速度描记法）。

按照牛顿第二定律，力量等于物体质量加速度时间（F=M x a），肌肉的加速度在加速度描记法和机械刺激描记法之间呈线性关系。

1．2 准备使用TOF-Watch是通过加速度描记法，在外科和ICU期间用来监测神经肌肉的传导的仪器。

它还可用做周围神经刺激器。

此外，它还可以用于神经支配区域的麻醉。

它只限于经过专门训练的医务人员操作。

在操作前请参考第十二章的警告。

1．3 运输和保管2．快速使用2．1 监测患者的肌肉松弛在监测仪的设置菜单中，刺激强度按照当地习惯来选择，通过使用开关用mA（缺省设置）或uC显示在屏幕上。

作为缺省设置，刺激电流设置为50mA。

1在相应位置上安装电极，用胶布把加速度传感器固定在拇指上。

2按压按扭（1）持续1秒钟打开监测仪。

3注射诱导药物。

4当患者充分镇静后，按压按扭（22）进行自动校对。

5按压按扭（3）重复进行TOF刺激。

监测仪现在已经可以进一步监测神经肌肉的传导。

在外科肌肉松弛期间，能够连续监测评估是否需要追加肌肉松弛药物或在恢复期使用拮抗药物。

2．2监测患者的箭毒化残余作用。

在已经（肌肉）松弛的患者身上，监测仪的设置通常是自动进行的，由于仪器内部获得的衰减导致不正确的结果。

请使用下列步骤：1 在相应位置上安装电极，用胶布把加速度传感器固定在拇指上。

2按压按扭（1）持续1秒钟打开监测仪。

3刺激强度可以通过按压（21）或（23）按扭手动调节。

4按压按扭（3）。

由于没有对照确定抽搐高度，在病人的恢复期仅仅产生TOF率信息并没有单抽搐测量。

肌松监测仪的使用流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!肌松监测仪使用流程。

一、准备。

1. 检查仪器是否正常工作。

2. 选择合适的探针（例如，加速神经传导探针）。

南昌大学医学院教案课程名称麻醉设备学院系部麻醉系教研室麻醉学教研室教师姓名尹世平职称教授授课时间2014年 2 月 16日至7月 30日南昌大学医学院教务办说明一、教案基本内容1、首页：包括课程名称、授课题目、教师姓名、专业技术职称、授课对象、授课时间、教学主要内容、目的与要求、重点与难点、媒体与教具。

2、续页：包括教学内容与方法以及时间安排，即教学详细内容、讲述方法和策略、教学过程、图表、媒体和教具的运用、主要专业外语词汇、各讲述部分的具体时间安排等。

3、尾页：包括课堂设问、教学小结、复习思考题与作业题、教研室（科室）主任意见、教学实施情况及分析。

二、教案书写要求1、以教学大纲和教材为依据。

2、明确教学目的与要求。

3、突出重点，明确难点。

4、图表规范、简洁。

5、书写工整，层次清楚，项目齐全，详略得当。

2南昌大学医学院教案第1 页总4页（首页）南昌大学医学院教案4第2页总4页（续页）南昌大学医学院教案6第2页总4页（续页）南昌大学医学院教案第4页总4页（尾页）南昌大学医学院讲稿第六章肌松监测仪器一、概述1、肌松效应监测：临床麻醉病人使用肌松药后，对神经肌肉阻滞性质和效能的监测。

2、肌松监测的意义：（1）保证良好的肌松效果（2）准确掌握肌松药应用后的恢复（3）防止残余肌松药的呼吸抑制作用3、肌松监测的基本原理：采用电刺激运动神经，使其所支配部位的肌肉产生收缩与肌电反应，通过传感元件检测此反应，经过放大和分析处理，其结果即表示神经肌肉阻滞程度。

4、肌松监测仪的分类：（1）肌肉机械收缩力型肌松自动监测仪（MMG）：直接或间接检测肌肉收缩力。

（2）EMG型肌松监测仪：检测诱发肌肉复合动作电位。

第一节EMG型肌松监测仪一、EMG型肌松自动监测仪的基本结构：1、刺激器2、刺激电极3、测量电极4、放大器5、CPU处理元件6、显示器7、打印机8、电源二、微处理器处理信号的两种方式：81、检测每个诱发电位信号振幅高度2、检测每个诱发电位信号的积分面积：更稳定、抗干扰能力更强三、刺激电极与测量电极的分类：1、表面电极：导电橡胶电极，可重复使用2、针型电极：一次性预涂导电膏型氯化银电极（使用广泛）四、刺激部位的选择：1、腕部、肘部尺神经2、腕部正中神经、胫后神经、腓神经、面部运动神经第1 页总5页南昌大学医学院讲稿五、电极安放时的注意事项：电极间最佳距离为2cm（<2cm时电极间易互相干扰>3cm不易获得超强刺激电流与100%参照值）。

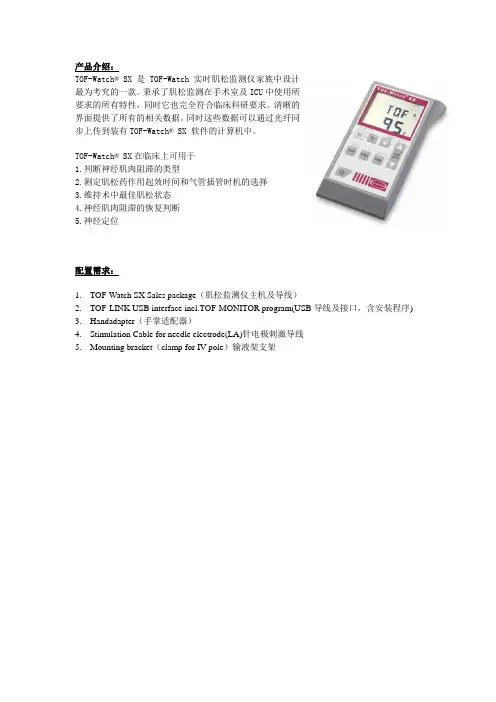

产品介绍：TOF-Watch® SX 是TOF-Watch 实时肌松监测仪家族中设计最为考究的一款。

秉承了肌松监测在手术室及ICU中使用所要求的所有特性，同时它也完全符合临床科研要求。

清晰的界面提供了所有的相关数据。

同时这些数据可以通过光纤同步上传到装有TOF-Watch® SX 软件的计算机中。

TOF-Watch® SX在临床上可用于1.判断神经肌肉阻滞的类型2.测定肌松药作用起效时间和气管插管时机的选择3.维持术中最佳肌松状态4.神经肌肉阻滞的恢复判断5.神经定位配置需求：1.TOF-Watch SX Sales package（肌松监测仪主机及导线）2.TOF-LINK USB interface incl.TOF-MONITOR program(USB导线及接口，含安装程序)3.Handadapter（手掌适配器）4.Stimulation Cable for needle electrode(LA)针电极刺激导线5.Mounting bracket（clamp for IV-pole）输液架支架产品名称肌松监测仪产品型号TOF-Watch®SX生产企业爱尔兰，欧加农产品组成产品由监测仪主机、温度传感器、表层加速度传感器组成。

技术参数1）刺激模式TOFPTC1Hz ST0.1Hz STDBS（3.3或3.2Hz）TET（50或100Hz）慢速TOF（TOFs）可在1~60min编程2）刺激电流（0~60mA 阻抗≤5kOhm）3）刺激脉冲宽度单相200µs4）刺激脉冲宽度单相300µs5）根据用户选择的电流校正6）根据自动设定的亚极量电流校正7）手动调整传感器灵敏度8）用户编辑的TOF和TOFs的报警上下限（OFF，计数或%TOF）9）用户编辑的声音报警（ON或OFF）10) 自动电源关闭(2小时没任何操作）11) 表面温度探头（20~41.5℃）12) 连接电脑，实时采集，分析数据13) 神经定位--LA（1Hz刺激）电流0~6mA阻抗≤5kOhm脉冲宽度40µs单相。

肌松监测仪的使用流程英文回答：Preparation:1. Gather necessary equipment: electromyography (EMG) electrodes, nerve stimulator, isolette or warmer, and suction.2. Calibrate the monitor according to manufacturer's instructions.3. Prepare the patient: remove clothing or dressings from the surgical site and clean the skin with an antiseptic solution.Application of EMG Electrodes:1. Choose an appropriate electrode placement site, typically on the patient's forehead or zygomatic arch.2. Attach the EMG electrodes to the skin using appropriate adhesive.3. Ensure that the electrodes are securely attached and making good contact with the skin.Nerve Stimulation and Train-of-Four (TOF) Test:1. Place the nerve stimulator electrodes on the ulnar nerve at the wrist or elbow.2. Adjust the stimulation frequency and intensity to elicit a visible twitch in the thumb.3. Perform a TOF test by applying four consecutive 0.2-millisecond pulses at 2 Hz.4. Count the number of evoked twitches and record the TOF ratio (T4/T1).Interpretation of Neuromuscular Blockade:T4/T1 ratio of 100%: complete blockade; no spontaneous or stimulated muscle activity.T4/T1 ratio of 75-99%: moderate to deep blockade; weak spontaneous or stimulated muscle activity.T4/T1 ratio of 50-74%: moderate blockade; spontaneous muscle activity may be present with stimulated muscle activity.T4/T1 ratio of 25-49%: mild blockade; spontaneous muscle activity may be present with or without stimulated muscle activity.T4/T1 ratio of 0-24%: no blockade; spontaneous and stimulated muscle activity present.Monitoring During Surgery:1. Continuously monitor the EMG signal and T4/T1 ratio.2. Administer neuromuscular blocking agents as needed to maintain the desired level of blockade.3. Observe the patient for any signs of inadequate or excessive blockade.Recovery from Neuromuscular Blockade:1. Monitor the T4/T1 ratio until it reaches the desired level for extubation or discontinuation of surgical stimulation.2. Administer a reversal agent, such as neostigmine or pyridostigmine, as indicated.3. Observe the patient for signs of reversed neuromuscular blockade and any residual effects.中文回答：肌松监测仪使用方法。

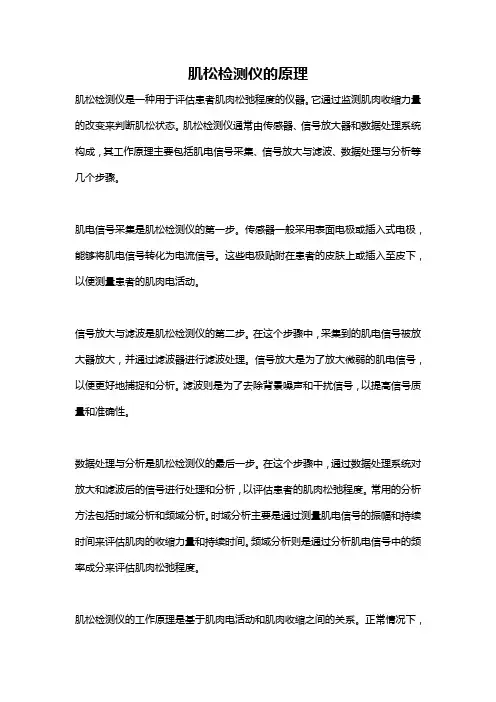

肌松检测仪的原理肌松检测仪是一种用于评估患者肌肉松弛程度的仪器。

它通过监测肌肉收缩力量的改变来判断肌松状态。

肌松检测仪通常由传感器、信号放大器和数据处理系统构成，其工作原理主要包括肌电信号采集、信号放大与滤波、数据处理与分析等几个步骤。

肌电信号采集是肌松检测仪的第一步。

传感器一般采用表面电极或插入式电极，能够将肌电信号转化为电流信号。

这些电极贴附在患者的皮肤上或插入至皮下，以便测量患者的肌肉电活动。

信号放大与滤波是肌松检测仪的第二步。

在这个步骤中，采集到的肌电信号被放大器放大，并通过滤波器进行滤波处理。

信号放大是为了放大微弱的肌电信号，以便更好地捕捉和分析。

滤波则是为了去除背景噪声和干扰信号，以提高信号质量和准确性。

数据处理与分析是肌松检测仪的最后一步。

在这个步骤中，通过数据处理系统对放大和滤波后的信号进行处理和分析，以评估患者的肌肉松弛程度。

常用的分析方法包括时域分析和频域分析。

时域分析主要是通过测量肌电信号的振幅和持续时间来评估肌肉的收缩力量和持续时间。

频域分析则是通过分析肌电信号中的频率成分来评估肌肉松弛程度。

肌松检测仪的工作原理是基于肌肉电活动和肌肉收缩之间的关系。

正常情况下，人体的肌肉收缩需要神经冲动来引起肌肉纤维的收缩。

而当患者接受麻醉或肌松剂时，神经冲动传导受到抑制，导致肌肉无法正常收缩。

这时，通过监测肌肉电活动，肌松检测仪可以判断肌肉收缩力量的变化，从而评估肌松状态。

肌松检测仪的应用范围很广，主要用于麻醉科和重症监护室中对患者进行肌松状态监测和调整麻醉药物剂量。

在麻醉手术过程中，通过肌松检测仪可以有效监测患者的肌松状态，避免术中术后肌松过深或不足的情况发生，确保术中操作的顺利进行。

在重症监护室中，肌松检测仪可以用于评估和监测机械通气患者的肌肉松弛程度，以及调整肌松剂的使用和剂量。

总之，肌松检测仪的工作原理是通过监测肌电信号的变化来评估肌松状态。

它是一种非侵入性、实时性强的检测方法，广泛应用于麻醉科和重症监护室等临床领域，提高了麻醉和机械通气操作的安全性和准确性。

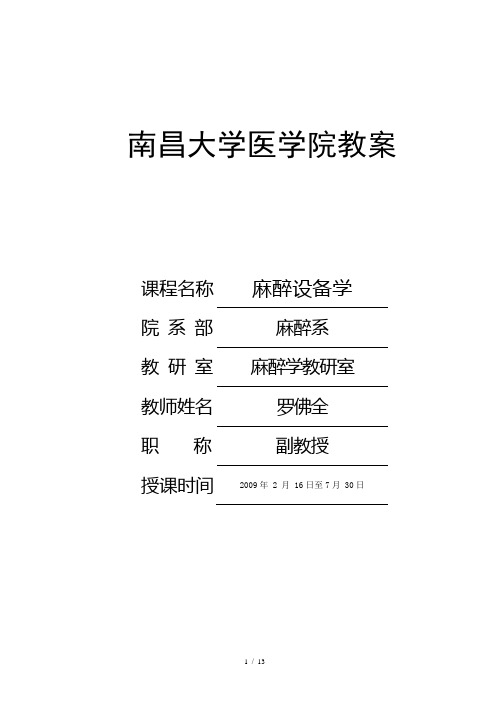

南昌大学医学院教案课程名称麻醉设备学院系部麻醉系教研室麻醉学教研室教师姓名罗佛全职称副教授授课时间2009年 2 月 16日至7月 30日南昌大学医学院教务办说明一、教案基本内容1、首页：包括课程名称、授课题目、教师姓名、专业技术职称、授课对象、授课时间、教学主要内容、目的与要求、重点与难点、媒体与教具。

2、续页：包括教学内容与方法以及时间安排，即教学详细内容、讲述方法和策略、教学过程、图表、媒体和教具的运用、主要专业外语词汇、各讲述部分的具体时间安排等。

3、尾页：包括课堂设问、教学小结、复习思考题与作业题、教研室（科室）主任意见、教学实施情况及分析。

二、教案书写要求1、以教学大纲和教材为依据。

2、明确教学目的与要求。

3、突出重点，明确难点。

4、图表规范、简洁。

5、书写工整，层次清楚，项目齐全，详略得当。

南昌大学医学院教案第1 页总4页（首页）南昌大学医学院教案第2页总4页（续页）南昌大学医学院教案第2页总4页（续页）南昌大学医学院教案第4页总4页（尾页）南昌大学医学院讲稿第十一章肌松监测仪器一、概述1、肌松效应监测：临床麻醉病人使用肌松药后，对神经肌肉阻滞性质和效能的监测。

2、肌松监测的意义：（1）保证良好的肌松效果（2）准确掌握肌松药应用后的恢复（3）防止残余肌松药的呼吸抑制作用3、肌松监测的基本原理：采用电刺激运动神经，使其所支配部位的肌肉产生收缩与肌电反应，通过传感元件检测此反应，经过放大和分析处理，其结果即表示神经肌肉阻滞程度。

4、肌松监测仪的分类：（1）肌肉机械收缩力型肌松自动监测仪（MMG）：直接或间接检测肌肉收缩力。

（2）EMG型肌松监测仪：检测诱发肌肉复合动作电位。

第一节EMG型肌松监测仪一、EMG型肌松自动监测仪的基本结构：1、刺激器2、刺激电极3、测量电极4、放大器5、CPU处理元件6、显示器7、打印机8、电源二、微处理器处理信号的两种方式：1、检测每个诱发电位信号振幅高度2、检测每个诱发电位信号的积分面积：更稳定、抗干扰能力更强三、刺激电极与测量电极的分类：1、表面电极：导电橡胶电极，可重复使用2、针型电极：一次性预涂导电膏型氯化银电极（使用广泛）四、刺激部位的选择：1、腕部、肘部尺神经2、腕部正中神经、胫后神经、腓神经、面部运动神经第1 页总5页南昌大学医学院讲稿五、电极安放时的注意事项：电极间最佳距离为2cm（<2cm时电极间易互相干扰>3cm不易获得超强刺激电流与100%参照值）。

南昌大学医学院教案课程名称麻醉设备学院系部麻醉系教研室麻醉学教研室教师姓名尹世平职称教授授课时间2014年 2 月 16日至7月 30日南昌大学医学院教务办说明一、教案基本内容1、首页：包括课程名称、授课题目、教师姓名、专业技术职称、授课对象、授课时间、教学主要内容、目的与要求、重点与难点、媒体与教具。

2、续页：包括教学内容与方法以及时间安排，即教学详细内容、讲述方法和策略、教学过程、图表、媒体和教具的运用、主要专业外语词汇、各讲述部分的具体时间安排等。

3、尾页：包括课堂设问、教学小结、复习思考题与作业题、教研室（科室）主任意见、教学实施情况及分析。

二、教案书写要求1、以教学大纲和教材为依据。

2、明确教学目的与要求。

3、突出重点，明确难点。

4、图表规范、简洁。

5、书写工整，层次清楚，项目齐全，详略得当。

南昌大学医学院教案第1 页总4页（首页）南昌大学医学院教案第2页总4页（续页）南昌大学医学院教案第2页总4页（续页）南昌大学医学院教案第4页总4页（尾页）南昌大学医学院讲稿第六章肌松监测仪器一、概述1、肌松效应监测：临床麻醉病人使用肌松药后，对神经肌肉阻滞性质和效能的监测。

2、肌松监测的意义：（1）保证良好的肌松效果（2）准确掌握肌松药应用后的恢复（3）防止残余肌松药的呼吸抑制作用3、肌松监测的基本原理：采用电刺激运动神经，使其所支配部位的肌肉产生收缩与肌电反应，通过传感元件检测此反应，经过放大和分析处理，其结果即表示神经肌肉阻滞程度。

4、肌松监测仪的分类：（1）肌肉机械收缩力型肌松自动监测仪（MMG）：直接或间接检测肌肉收缩力。

（2）EMG型肌松监测仪：检测诱发肌肉复合动作电位。

第一节EMG型肌松监测仪一、EMG型肌松自动监测仪的基本结构：1、刺激器2、刺激电极3、测量电极4、放大器5、CPU处理元件6、显示器7、打印机8、电源二、微处理器处理信号的两种方式：1、检测每个诱发电位信号振幅高度2、检测每个诱发电位信号的积分面积：更稳定、抗干扰能力更强三、刺激电极与测量电极的分类：1、表面电极：导电橡胶电极，可重复使用2、针型电极：一次性预涂导电膏型氯化银电极（使用广泛）四、刺激部位的选择：1、腕部、肘部尺神经2、腕部正中神经、胫后神经、腓神经、面部运动神经第1 页总5页南昌大学医学院讲稿五、电极安放时的注意事项：电极间最佳距离为2cm（<2cm时电极间易互相干扰>3cm不易获得超强刺激电流与100%参照值）。

肌松监测仪在肌松监测中的临床意义作者：李国华赵嘉训作者单位：山西省肿瘤医院麻醉科，太原，030013【摘要】肌松监测在临床使用过程中具有十分重要的作用。

本文概述了肌松监测的意义、肌松监测基本原理、神经电刺激模式、各项监测指标及其临床意义和使用范围，并对肌松监测的影响因素进行了分析，以期对正确使用临床肌松监测评估肌松作用有所帮助。

【关键词】肌松监测；四个成串刺激；强直刺激后单刺激计数1. 概述现代医学中，肌松药已广泛应用于临床麻醉以及危重病人的呼吸支持和呼吸治疗中[1]。

由于不同的个体对于肌松药的敏感性和反应性差异很大，加之肌松药的作用受到挥发性麻醉药、静脉麻醉药、氨基糖贰类抗生素以及病人的年龄、体温等多种因素的影响，因此通过适宜的方法监测应用肌松药后机体神经肌肉传递功能的阻滞程度和恢复状况，对于降低术后因肌松作用残留而引起的各种严重并发症的发生率、提高肌松药临床应用的安全性和合理性十分必要[2]。

肌松监测仪的出现，为此研究开拓了更广阔的空间。

肌松监测仪是通过刺激周围神经，引起患者肌颤搐来观察肌松药效的仪器。

除了监测肌松情况，还用于肌松药药代动力学和药效动力学的研究，有助于发现肌松药敏感的病人和评价神经肌肉功能的恢复程度。

使用肌松监测仪进行肌松药作用监测能够：1.决定气管插管和拔管时机；2.维持适当肌松，满足手术要求，保证手术各阶段顺利进行；3.指导使用肌松药的方法和追加肌松药的时间；4.避免琥珀胆碱用量过多引起的Ⅱ相阻滞；5.节约肌松药用量；6.决定肌松药逆转的时机及拮抗药的剂量；7.预防肌松药的残余作用所引起的术后呼吸功能不全。

2. 肌松监测基本原理生理学原理已经阐明，在神经肌肉功能完整的情况下，用电刺激周围运动神经达到一定刺激强度（阈值）时，肌肉就会发生收缩产生一定的肌力。

单根肌纤维对刺激的反应遵循全或无模式，而整个肌群的肌力取决于参与收缩的肌纤维数目。

如刺激强度超过阈值，神经支配的所有肌纤维都收缩，肌肉产生最大收缩力。
