控制电缆选型标准

民用建筑电气设计中电线电缆的选型及敷设要求一、选型要求1.火灾防范性能：选择符合国家或行业标准的阻燃、耐火或防火性能要求的电线电缆，以确保在火灾发生时可以有效地减少火灾扩散的风险。

2.电流负载能力：根据建筑的用电需求和负载情况，选择适当的电线电缆，确保其足够承受电流负载，同时要考虑电线电缆的长期安全运行。

3.绝缘性能：选用具有良好绝缘性能的电线电缆，以确保电线电缆在正常使用中不会发生绝缘损坏导致的故障。

4.耐热性能：根据实际使用环境的温度要求，选择耐高温或耐低温的电线电缆，以保证其正常运行和安全使用。

5.耐腐蚀性能：根据实际使用环境的腐蚀条件，选择对应的耐腐蚀电线电缆，以防止电线电缆在腐蚀环境中出现性能下降或故障。

二、敷设要求1.电线电缆敷设前，必须进行安全检查，确保敷设环境无火源，无易爆、易燃物品，并且无潮湿、腐蚀性物质。

2.在电线电缆敷设过程中，应尽量避免电线电缆的机械损坏和外力拉伸。

3.对于室内敷设，在墙面内部和天花板内部的电线电缆必须用金属管或金属软管保护，外部则应用PVC、铁管或阻燃塑料管保护。

4.对于室外敷设，电线电缆必须采取防腐蚀措施，如镀锌钢管、PVC 电缆套、电缆桥架等。

5.在进行电线电缆的敷设时，应留有充足的余量，以便日后的维修和更换。

6.对于不同电路的电线电缆，应进行明确标识，避免混淆。

7.在电线电缆敷设完成后，应进行电气安全测试，确保电线电缆的连接和绝缘性能符合要求。

8.在进行电线电缆敷设时，应按照相关的标准和规范进行，保证敷设质量和电气安全。

总结：在民用建筑电气设计中，电线电缆的选型和敷设是非常重要的环节，选用合适的电线电缆，并按照相关的要求进行敷设，可以保证电线电缆在正常使用中的安全性和可靠性。

电缆选型要求及原则1.1电缆芯线材质1.1.1控制电缆应采用铜芯。

1.2电力电缆芯数1.2.11KV及以下电源中性点直接接地时，三相回路的电缆芯数选择应符合下列规定：1.2.1.1保护线与受电设备的外露可导电部位连接接地的情况：（1）保护线与中性线合用同一导体时，应采用四芯电缆。

（2）保护线与中性线各自独立时，宜用五芯电缆；当满足本规范5.1.16条的规定的情况下，也可采用四芯电缆与另外的保护线导体组成。

1.2.1.2保护线与受电设备的外露可导电部位与电源系统接地各自独立的情况，应采用四芯电缆。

1.2.21KV及以下电源中性点直接接地时，单相回路的电缆芯数选择应符合下列规定：3.2.2.1保护线与受电设备的外露可导电部位与电源系统接地各自独立的情况：（1）保护线与中性线合用同一导体时，应采用两芯电缆。

（2）保护线与中性线各自独立时，应采用三芯电缆；在满足本规范5.1.16条的规定的情况下，也可采用两芯电缆与另外的保护线导体组成。

1.2.2.2受电设备的外露可导电部位与电源系统接地各自独立的情况，应采用两芯电缆。

1.2.3工作电流较大的回路或水下敷设时，当技术经济比较合理，可采用单芯电缆。

1.2.4除本规范第3.2.1条、3.2.3条、3.2.3条的规定情况外，交流供电回路宜用三芯电缆。

3.2.5直流供电回路，宜用两芯电缆；当需要时可采用单芯电缆。

2.3电缆绝缘水平2.3.1交流系统中电力电缆缆芯的相间额定电压，不低于使用回路的工作线电压。

交流系统中电力电缆缆芯与绝缘或金属套之间额定电压的选择，应符合下列规定：（1）中性点直接接地或经低阻抗接地的系统当接地保护动作不超过1min切除故障时，应按100%的使用回路工作相电压。

（2）对于（1）项外的供电系统，不宜低于133%的使用回路工作项电压；在单项接地故障可能持续8 h以上，或发电机回路等安全性要求较高的情况，宜采取173%的使用回路工作相电压。

2.3.3交流系统中电缆的冲击耐压水平，应满足系统绝缘配合要求。

电线电缆种类及选型电线电缆是电气工程中常用的一种导电材料，用于输送电能和信号传输。

根据不同的用途和特点，电线电缆可以分为多种不同的种类。

下面将介绍一些常见的电线电缆种类及其选型。

1.PVC绝缘电线电缆：这是一种常见的绝缘电线电缆，适用于一般的室内电气用途。

PVC绝缘电线电缆具有成本低、易安装和良好的电气性能等优点，但其耐高温和抗腐蚀性能相对较差，因此不适用于高温和腐蚀性环境。

2.XLPE绝缘电线电缆：XLPE绝缘电线电缆采用交联聚乙烯(PE)作为绝缘材料，具有良好的电气性能和耐高温性能，适用于输送高温和大功率的电能。

XLPE绝缘电线电缆还具有优异的耐化学腐蚀性能，可以用于有腐蚀性环境。

3.阻燃电线电缆：阻燃电线电缆通常用于有高要求的室内和室外电气安装，如建筑物、地铁、船舶等。

阻燃电线电缆的外护层材料具有良好的阻燃性能，可以有效地阻止火焰传播，并减少有毒气体的释放。

4.铝芯电线电缆：相对于铜芯电线电缆，铝芯电线电缆的导电性能略差，但价格较低。

因此，在一些需要较长传输距离但要求成本控制的场合，可以考虑使用铝芯电线电缆。

在选择电线电缆时，需要考虑以下几个关键因素：1.电流载荷和电压：根据需要传输的电流载荷和电压，选择合适的电线电缆规格，以确保安全和可靠的电能输送。

2.环境条件：根据安装环境，选择适合的电线电缆材料和结构。

比如，对于室外环境，需要选择具有良好耐候性的电线电缆。

3.特殊要求：有些特殊应用需要特殊类型的电线电缆，如防水、抗油、防爆等。

根据具体要求，选择相应的特殊类型电线电缆。

4.成本和经济性：根据预算和项目要求，综合考虑电线电缆的价格、性能和使用寿命等因素，选择经济实用的电线电缆。

5.标准和规范：根据本地法规和相关标准，选择符合规范要求的电线电缆，以确保其安全可靠。

总结起来，选择适合的电线电缆种类及规格需要考虑电流载荷、电压、环境条件、特殊要求、成本和相关标准等因素，并综合权衡各方面的要求，以确保电线电缆能够安全可靠地满足工程需求。

电缆种类及选型计算一、电缆的定义及分类广义的电线电缆亦简称为电缆。

狭义的电缆是指绝缘电缆。

它可定义为：由下列部分组成的集合体，一根或多根绝缘线芯，以及它们各自可能具有的包覆层，总保护层及外护层。

电缆亦可有附加的没有绝缘的导体。

我国的电线电缆产品按其用途分成下列五大类：1. 裸电线2.绕组线3. 电力电缆4.通信电缆和通信光缆5.电气装备用电线电缆电线电缆的基本结构：1. 导体传导电流的物体, 电线电缆的规格都以导体的截面表示2. 绝缘外层绝缘材料按其耐受电压程度二、工作电流及计算电（线）缆工作电流计算公式：单相I=P 宁(U x cos ①)P-功率(W);U-电压(220V);cos①-功率因素(0.8);1- 相线电流(A)三相I=P - (U X 1.732 X cos ①)P-功率(W);U-电压(380V);cos①-功率因素(0.8);I- 相线电流(A)一般铜导线的安全截流量为5-8A/ 平方毫米，铝导线的安全截流量为3-5A/ 平方毫米。

在单相220V线路中，每1KW功率的电流在4-5A左右，在三相负载平衡的三相电路中，每1KW功率的电流在2A左右。

也就是说在单相电路中，每1平方毫米的铜导线可以承受1KW功率荷载；三相平衡电路可以承受2-2.5KW的功率。

但是电缆的工作电流越大，每平方毫米能承受的安全电流就越小。

电缆允许的安全工作电流口诀：十下五(十以下乘以五) 百上二 (百以上乘以二) 二五三五四三界(二五乘以四, 三五乘以三)七零九五两倍半（七零和九五线都乘以二点五）穿管温度八九折（随着温度的变化而变化，在算好的安全电流数上乘以零点八或零点九）铜线升级算（在同截面铝芯线的基础上升一级，如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算）裸线加一半（在原已算好的安全电流数基础上再加一半）三、常用电（线）缆类型线缆规格型号含义: 电线型号中：字母B表示布电线，字母V表示塑料中的聚氯乙烯，字母R表示软线（导体为很多细丝绞在一起）。

电线电缆的选型及方法⒈型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性等；根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用阻燃电缆、无卤阻燃电缆、耐火电缆等。

⒉电线电缆规格的选择确定电线电缆的使用规格（导体截面）时，应考虑发热，电压损失，经济电流密度，机械强度等条件。

根据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高，可先按允许电压损失条件选择截面，再验算发热条件和机械强度；对高压线路，则先按经济电流密度选择截面，然后验算其发热条件和允许电压损失；而高压架空线路，还应验算其机械强度。

若用户没有经验，则应征询有关专业单位或人士的意见。

一般电线电缆规格的选用参见下表：电线电缆规格选用参考表3、同一规格铝芯导线载流量约为铜芯的0.7倍，选用铝芯导线可比铜芯导线大一个规格，交联聚乙烯绝缘可选用小一档规格，耐火电线电缆则应选较大规格。

4、本表计算容量是以三相380V、Cosφ＝0.85为基准，若单相220V、Cosφ＝0.85，容量则应× 1/3。

3、当环境温度较高或采用明敷方式等，其安全载流量都会下降，此时应选用较大规格；当用于頻繁起动电机时，应选用大2～3个规格。

5、本表聚氯乙烯绝缘电线按单根架空敷设方式计算，若为穿管或多根敷设，则应选用大2～3个规格。

6、以上数据仅供参考，最终设计和确定电缆的型号和规格应参照有关专业资料或电工手册。

7.运输中严禁从高处扔下电缆或装有电缆的电缆盘，特别是在较低温度时（一般为5℃左右及以下）,扔、摔电缆将有可能导致绝缘、护套开裂。

8.尽可能避免在露天以裸露方式存放电缆，电缆盘不允许平放。

9.吊装包装件时，严禁几盘同时吊装。

在车辆、船舶等运输工具上，电缆盘要用合适方法加以固定，防止互相碰撞或翻倒，以防止机械损伤电缆。

电动机控制元器件及电缆的选型如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器口诀：三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。

1、断路器：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A，2、电线：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方，3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。

4、热继电器，其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。

断路器继电器电机配线电机如何配线？（1）多台电机配导线：把电机的总功率相加乘以2是它们的总电流。

（2）在线路50米以内导线截面是：总电流除4.（再适当放一点余量）（3）线路长越过50米外导线截面：总电流除3.（再适当放一点途量）（4）120平方以上的大电缆的电流密度要更低一些，断路器：（1）断路器选择：电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。

热继电器？热继电器的整定值是电机额定电流是1.1倍。

交流接触器：交流接触器选择是电机流的2.5倍。

这样可以保证长期频繁工作。

怎样选用电线电缆及注意事项⒈电线电缆型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性等；根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用阻燃电缆、无卤阻燃电缆、耐火电缆等。

10kv电缆的选型主要需要考虑以下几个因素：
1. 电缆的额定电压：这需要符合电力系统的要求。

在中性点非有效接地系统中，额定电压通常比系统的相电压高一档。

例如，10kV系统通常选用8.7/10kV电缆。

而在C类系统中，允许单相接地长期运行时，额定电压应选用系统的线电压。

例如，在6kV系统中选用6/6kV电缆。

2. 电缆的绝缘方式：根据电缆敷设的电压等级、使用地点及使用环境，选择电缆的绝缘方式，比如聚氯乙烯、交链聚乙、橡胶绝缘烯等。

3. 电缆的截面积：选用电缆的截面积的大小是根据电流的大小来选定的。

例如，如果10kV,250KVA变压器需要选用电缆，计算电流大概有400A，可以使用YJV-223*240电缆。

4. 电缆的型号：10kv高压电缆型号主要有以下几种：普通型号:YJV、YJVLV、YJV22、YJLV22、YJV32、YJLV32。

阻燃型号:ZR-YJV、ZR-YJVLV。

以上信息仅供参考，具体选型还需要根据实际情况和专业知识进行判断。

GB/CE/JIS电线选型原则
（IEC60204-1：20000 标准）
以环境温度40℃, 5芯PVC电缆线穿管安装方式标准选择：
其它通用技术要求：
1．三相动力电路采用黑色线，马达的最小线径为1.0MM2
2．交流控制电路电压为230V，采用红色线，线径为0.75MM2
3．直流控制电路采用蓝色线，线径为0.75MM2
4．中性线采用浅蓝色。

5．地线采用黄绿双色线，线径同相线或小一个规格
6．三相电源线的最小线径为1.5MM2
7. 单相电源线的最小线径为0.75MM2
表1：PVC绝缘铜导线或电缆的载流量
注：以上数据是基于B1安装方式的单根电线，对于多根电线与多芯电缆应按下表乘系数来计算。

其它通用技术要求：
1．三相动力电路采用黑色线，马达的最小线径为1.0MM2
2．交流控制电路电压为230V，采用红色线，线径为0.75MM2
3．直流控制电路采用蓝色线，线径为0.75MM2
4．中性线采用浅蓝色。

5．地线采用黄绿双色线，线径同相线或小一个规格
6．三相电源线的最小线径为1.5MM2
7． 7. 单相电源线的最小线径为0.75MM2。

1.3×35+2×16 电缆与4×35+1 ×16 的区别单从电缆线芯规格上看，两者都是三相五线，区别就是N 线（也称零线）前一个是16mm2 ，后一个是35mm2, 当使用的单相负荷较多且三相负荷不均衡时，后者可以流过更大的零线电流。

2.电力电缆型号2*WDZA-YJY-3*35+2*16 分别代表什么2 代表2 根的意思WDZA-YJY 代表电缆的型号3*35+2*16 代表电缆的规格3.电气施工图的3（NHYJV-0.6/1KV-4*240mm2）表示什么3根耐火交联4芯240 平方耐压0.6/1.0KV 电缆。

3－3根，NH- 耐火，YJV －交联绝缘，聚氯乙烯护套，0.6/1KV －耐压0.6/1.0KV ，4*240mm2 －4芯每芯电缆截面积为240 平方毫米。

4.HD13BX-1000/31HD 大电流刀开关13 设计序号BX 旋转式操作1000 电流3 极1 带灭弧罩而HD13BX 一般是指旋转式刀开关。

如果用于PGL 柜型，一般用HD13 系列，而如果是用于GGD 型，就要使用HD13BX 系列了。

自动空气开关一、自动空气开关的作用自动空气开关又称自动空气断路器，是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。

除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路．严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。

二、自动空气开关的特点自动空气开关具有操作安全．使用方便．工作可靠．安装简单．动作后（如短路故障排除后）不需要更换元件（如熔体）等优点。

因此，在工业．住宅等方面获得广泛应用。

自动空气开关具有过载和短路两种保护功能，当电路发生过载、短路、失压等故障时能自动跳闸，正常情况下可以用来不频繁的接通和断开电路以及控制电机的启动和停止。

自动空气开关有DW 系列（称为框架式或万能式）和DZ 系列（称为塑料外壳式或装置式）两种。

电力工程电缆设计1.电缆导体材质DL/T5222，GB50217，控制电缆应采用铜导体。

2.电力电缆芯数GB502173.电缆绝缘水平1 GB50217，条Z主回路电缆绝缘电压选择控制电缆额定电压的选择，不应低于该回路工作电压，2 220kV 及以上高压配电装置敷设的控制电缆，应选用450/750V。

3 除上述情况外，控制电缆宜选用450/750V；外部电气干扰影响很小时，可选用较低的额定电压。

DL5136中4.电力电缆导体截面选择4.1电缆敷设方式土壤中：壕沟(直埋)、空气中：1、电缆构筑物：常用电缆构筑物有电缆隧道、电缆沟、排管、吊架及桥架等，此外还有主控、集控室下面电缆夹层及垂直敷设电缆的竖井等。

2、电缆桥架梯架、大电缆托盘、小动力槽式、控制，通讯电缆电力电缆截面选择硬导体软导体电缆导体截面的选择1按回路持续工作电流选择2按经济电流密度选择1按回路持续工作电流选择2按经济电流密度选择1按回路持续工作电流选择2按经济电流密度选择3按短路热稳定选择导体截面的校验1按电晕条件校验2按短路热稳定校验3按短路动稳定校验4按机械共振条件校验1按电晕电压校验2按电晕对无线电干扰校验1按电压损失校验电缆截面应满足持续允许电流、短路热稳定、允许电压降等要求，当最大负荷利用小时T>5000h 且长度超过20m时，还应按经济电流密度选取。

动力回路铝芯电缆截面不宜小于6mm2。

〔一〕按持续允许电流选择〔二〕按短路热稳定选择〔三〕按电压损失校验以下分别描述〔一〕按持续允许电流选择1.敷设在空气中和土壤中的电缆允许载流量按下式计算：Klru≥I (K为综合校正系数，见下表)I－计算工作电流( A )Iru－电缆在标准敷设条件下的额定载流量(A) ，2.电缆载流量的修正：GB5222GB50217中3.7.2 10kV 及以下常用电缆按100％持续工作电流确定电缆导体允许最小截面，宜符合本标准附录C和附录D的规定，其载流量按照以下使用条件差异影响计入校正系数后的实际允许值应大于回路的工作电流。

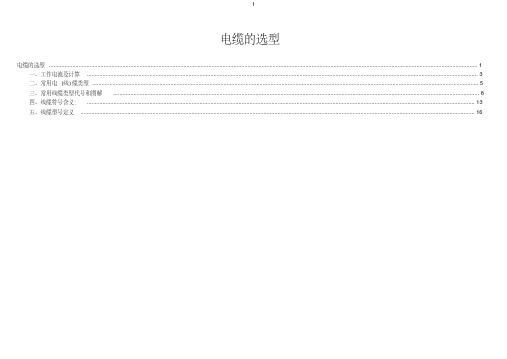

电缆的选型电缆的选型 (1)一、工作电流及计算 (3)二、常用电(线)缆类型 (5)三、常用线缆类型代号和图解 (8)四、线缆符号含义： (13)五、线缆型号定义 (16)广义的电线电缆亦简称为电缆。

狭义的电缆是指绝缘电缆。

它可定义为：由下列部分组成的集合体，一根或多根绝缘线芯，以及它们各自可能具有的包覆层，总保护层及外护层。

电缆亦可有附加的没有绝缘的导体。

我国的电线电缆产品按其用途分成下列五大类：1.裸电线；2.绕组线；3.电力电缆；4.通信电缆和通信光缆；5.电气装备用电线电缆。

电线电缆的基本结构：1.导体：传导电流的物体,电线电缆的规格都以导体的截面表示。

2.绝缘：外层绝缘材料按其耐受电压程度。

一、工作电流及计算电(线)缆工作电流计算公式：单相I=P÷(U×cosΦ)P-功率(W)；U-电压(220V)；cosΦ-功率因素(0.8)；I-相线电流(A)。

三相I=P÷(U×1.732×cosΦ)P-功率(W)；U-电压(380V)；cosΦ-功率因素(0.8)；I-相线电流(A)。

一般铜导线的安全截流量为5-8A/平方毫米，铝导线的安全截流量为3-5A/平方毫米。

在单相220V线路中，每1KW功率的电流在4-5A左右，在三相负载平衡的三相电路中，每1KW功率的电流在2A左右。

也就是说在单相电路中，每1平方毫米的铜导线可以承受1KW功率荷载；三相平衡电路可以承受2-2.5KW的功率。

但是电缆的工作电流越大，每平方毫米能承受的安全电流就越小。

电缆允许的安全工作电流口诀：十下五（十以下乘以五）。

百上二（百以上乘以二）。

二五三五四三界（二五乘以四,三五乘以三）。

七零九五两倍半（七零和九五线都乘以二点五）。

穿管温度八九折（随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九）。

铜线升级算（在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算）。

电线电缆种类及选型一、电缆的定义及分类广义的电线电缆亦简称为电缆。

狭义的电缆是指绝缘电缆。

它可定义为：由下列部分组成的集合体，一根或多根绝缘线芯，以及它们各自可能具有的包覆层，总保护层及外护层。

电缆亦可有附加的没有绝缘的导体。

我国的电线电缆产品按其用途分成下列五大类：1.裸电线2.绕组线3.电力电缆4.通信电缆和通信光缆5.电气装备用电线电缆电线电缆的基本结构：1.导体传导电流的物体,电线电缆的规格都以导体的截面表示2.绝缘外层绝缘材料按其耐受电压程度二、工作电流及计算电(线)缆工作电流计算公式：单相I=P÷(U×cosΦ)P-功率(W);U-电压(220V);cosΦ-功率因素(0.8);I-相线电流(A)三相I=P÷(U×1.732×cosΦ)P-功率(W);U-电压(380V);cosΦ-功率因素(0.8);I-相线电流(A)一般铜导线的安全截流量为5-8A/平方毫米，铝导线的安全截流量为3-5A/平方毫米。

在单相220V线路中，每1KW功率的电流在4-5A左右，在三相负载平衡的三相电路中，每1KW功率的电流在2A左右。

也就是说在单相电路中，每1平方毫米的铜导线可以承受1KW功率荷载；三相平衡电路可以承受2-2.5KW的功率。

但是电缆的工作电流越大，每平方毫米能承受的安全电流就越小。

电缆允许的安全工作电流口诀：十下五（十以下乘以五）百上二（百以上乘以二）二五三五四三界（二五乘以四,三五乘以三）七零九五两倍半（七零和九五线都乘以二点五）穿管温度八九折（随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九）铜线升级算（在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算）裸线加一半（在原已算好的安全电流数基础上再加一半）三、常用电(线)缆类型线缆规格型号含义：电线型号中：字母B表示布电线，字母V表示塑料中的聚氯乙烯，字母R表示软线（导体为很多细丝绞在一起）。

选型主要根据以下原则：1、线路电压2、线路负载3、电缆环境我国的线电压有220V、380V、660V、1kV、3kV、6kV等等。

像3kW的用电器嘛，用220V单相电，最多用1.5平方的电线不得了了。

经验公式：线路电流=总的负载功率（单位：W）÷线路额定电压（单位：V）÷1.732÷功率因数再根据电流选电缆。

介绍一个"导线安全截流量"计算口诀10下五，100上二，16、25四，35、50三，70、95两倍半。

穿管、温度八、九折，裸线加一半。

铜线升级算。

口诀中的阿拉伯数字与倍数的排列关系如下：对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。

对于16、25mm2的导线可将其截面积数乘以4倍。

对于35、50mm2的导线可将其截面积数乘以3倍。

对于70、95mm2 的导线可将其截面积数乘以2.5倍。

对于120、150、185mm2的导线可将其截面积数乘以2倍。

导线载流量和导线截面（mm2）有关，有个常用电工计算口诀可以比较简单的计算：0~10mm2：载流量为导线截面的5倍16~25mm2：载流量为导线截面的4倍35~50mm2：载流量为导线截面的3倍70~95mm2：载流量为导线截面的2.5倍100mm2以上：载流量为导线截面的2倍25A--4MM2，32A--6MM2，40A，50A--10MM2，63A--16MM2，80A--25MM2100A--35MM2，125A--50MM2，160A--70MM2，200A--95MM2，225A--120MM2250A--150MM2，300A--185MM2，350A--240MM2，400A--300MM2电缆的规格型号代表的含义型号含义：R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

控制电缆测试标准控制电缆的测试标准主要包含结构和电气两个方面，具体标准如下：在结构方面：1. 导体结构尺寸检测：主要检查导体的截面、长度和材质等。

2. 绝缘厚度测量：绝缘层的厚度必须符合标准要求，以确保电缆的电气性能和耐压性。

3. 护套厚度测量：护套层的厚度也必须符合标准要求，以确保电缆的机械强度和防潮性能。

4. 成缆绞合节距除了和绞合方向检查：成缆的绞合节距和绞合方向必须符合标准要求，以确保电缆的柔软性和稳定性。

5. 屏蔽层结构尺寸检测：屏蔽层的结构尺寸必须符合标准要求，以确保电缆的电磁屏蔽性能。

6. 内衬层结构尺寸检测：内衬层的结构尺寸必须符合标准要求，以确保电缆的柔软性和稳定性。

7. 铠装层结构尺寸检查：铠装层的结构尺寸必须符合标准要求，以确保电缆的机械强度和稳定性。

8. 外径测量：电缆的外径必须符合标准要求，以确保电缆的安装和使用符合规范。

在电气方面：1. 导体直流电阻测量：导体的直流电阻必须符合标准要求，以确保电缆的导电性能。

2. 成品电缆电压试验：电缆的电压试验是检验电缆绝缘材料对电压的稳定性的一项重要指标，也是检验电缆成品质量的一个重要指标。

3. 绝缘电阻：在规定的环境温度下，1m长的试样上施加2500v直流电压，保持1min后绝缘电阻值不小于ω。

4. 介电强度：用500kv摇表测量时，应符合规定要求。

5. 耐压试验：将试样放在1000v高压发生器中，以额定频率和电压升压至2000v历时30s不击穿为合格。

6. 泄漏电流：在规定的环境条件下，按每千米长度的导体计算泄漏电流不应大于20μa。

7. 交流耐压试验：1khz~10khz工频耐压试验；235khz交流耐压实验；5次以上冲击电压试验；10ka~50ka工频火花放电实验。

8. 直流电阻测试：不同长度的导体直流电阻有一定的限制，如1km长度的导体直流电阻不大于ω；3km长度的导体直流电阻不大于ω；4km长度的导体直流阻不大于ω。

9. 泄露电流测试：对不同规格的电线或电缆进行泄露电流测试，如5a、10a、20a、25a、30a、40a等规格。
