1 常用绘图工具、用品及仪器―工欲善其事，必先利其器‖。
正确地选择和使用绘图工具和用品是学好《制图》课程的前提。

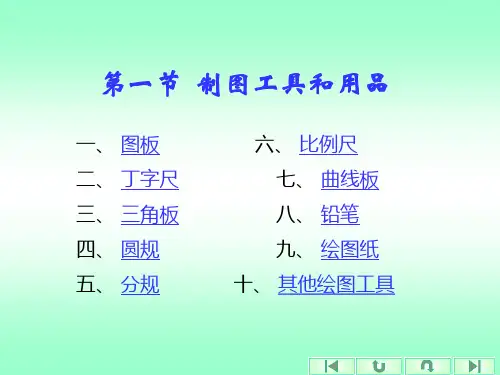

常用的绘图工具和用品共有10种，现一一介绍给大家一、常用绘图工具1、图板：图板是用来固定图纸的矩形木板。
其要求：（1）板面平整、光滑；（2）左侧的―导边‖应平直。
＃常用图板规格：0号（900mm×1200mm）、1号（600mm×900mm）、2号（450mm×600mm）2、丁字尺：丁字尺由―尺头‖和―尺身‖组成。
＃其用途：（1）与图板配合来画平行线。
（2）与图板、三角板配合来画角度线、垂直线。
3、三角板：一副三角板由两块三角板组成，一块45º，另一块30º（或60º）。
＃其用途：（1）与丁字尺配合来画垂直线、倾斜线（15º倍数角的角度线）：45º、30º、60º、75º、105º和15º等，（2）两块三角板配合来画已知直线的平行线或垂直线。
4、比例尺：比例尺俗称―三棱尺‖，共有六种常用的比例刻度，是供绘制不同尺寸比例的图形所用的。
注意：比例尺不能当作直尺来画线使用，只能用于量取不同比例的尺寸。
5、曲线板：曲线板是用于绘制不规则的非圆曲线的工具（可正、反两面使用）。
其使用方法：（1）至少保证4个点（或4个以上的点）与曲线板的边缘相吻合，才能连接这4个点（或4个以上的点）。
（2）两段之间应有重复。
二、常用的绘图用品1、铅笔：铅笔分：硬、中、软三种。
其标号有：6H、5H、4H、3H、2H、H、HB、B、2B、3B、4B、5B、6B共13种。
其中：6H为最硬，HB为中等硬度，6B为最软。
铅笔的选择与使用：（1）绘制底稿时，应使用H或2H铅笔，并削成尖锐的圆锥形；（2）绘制图形时，应使用B或HB铅笔，并削成四棱柱形（扁铲形）。
（3）铅笔应从没有标号的一端开始使用，以便保留铅笔的软硬标号。
CAD中的定位与辅助工具使用技巧在使用CAD软件进行设计和绘图时，准确的定位和辅助工具的使用是非常重要的。
这些工具可以帮助我们更快速、高效地完成设计任务。
下面将介绍几种常用的CAD定位和辅助工具以及它们的使用技巧。
1. 图形捕捉（Snap）图形捕捉是CAD软件中常用的定位工具之一。
它可以将光标精确地捕捉到指定对象的特定点上，如端点、中点、距离等。
在进行绘图时，可以通过打开图形捕捉功能来提高绘图的精度和准确性。
按下F9键或点击工具栏上的图形捕捉按钮即可开启该功能。
接下来，将光标移到所需定位点上，就能看到光标自动吸附到相应的点上，方便进行绘图或编辑。
2. 捕捉到吸附（Object Snap）捕捉到吸附是CAD中的另一种定位工具，它可以吸附到对象的特定位置，如交点、垂足、中心等。
在绘图时启用捕捉到吸附功能可以帮助我们快速和准确地定位到所需点，特别是在处理复杂的几何图形时尤为方便。
在绘图时，按下F3键或点击工具栏上的捕捉到吸附按钮即可启用该功能。
然后，在指定所需点的附近移动鼠标，就可以看到光标自动吸附到相应的位置上。
3. 偏移（Offset）偏移工具在CAD软件中常用于构建平行线、曲线或多边形。
该工具可以将已有的对象复制一个与之平行或等距的新对象。
使用偏移工具时，需要先选择要进行偏移的对象，然后输入要偏移的距离值。
按下O键或点击工具栏上的偏移按钮即可启用该功能。
选择要偏移的对象后，输入正值则表示向外偏移，输入负值则表示向内偏移，然后按下Enter键即可完成偏移操作。
4. 镜像（Mirror）镜像工具可以将一个对象镜像复制到另一个对象的位置上。
使用镜像工具时，需要先选择要进行镜像的对象，然后选择镜像轴线，再选择是否删除原始对象。
按下MI键或点击工具栏上的镜像按钮即可启用该功能。
选择要镜像的对象后，指定镜像轴线上的两个点，然后选择是否删除原始对象，按下Enter键即可完成镜像操作。
5. 整齐（Align）整齐工具有助于将多个对象按照一定的对齐方式排列。
绘图工具及其使用方法技能目标掌握绘图工具的性能和正确的使用方法一、图板图板是用质地较软的木制成，板面通常采用表向平坦光滑的胶合板，板的四周（或左右两边）镶有平直的硬木边框。
图1.8绘图板与丁字尺图1.9 丁字尺的移动图板放在绘图桌上，板身略为倾斜，与水平面倾斜约20º。
固定图纸要用胶带纸粘贴。
使用时要注意爱护，要防止水浸、暴晒和重压。
二、丁字尺丁字尺是用木材或有机玻璃等材料制成的，其规格尺寸有640,900,1200 mm等数种，可以配合图板使用（图1.8）。
丁字尺由尺头和尺身组成，两者结合牢固，尺头的内侧与尺身工作边垂直。
尺身工作边必须保持平直光滑。
丁字尺用毕后应挂置妥当，防止尺身变形。
丁字尺主要用来绘水平线，并可与三角板配合绘垂直线及15º倍数的倾斜线。
使用时左手扶住尺头，使它紧靠图板左导边，然后上下推动使尺身工作边对准画线位置，按住尺身，从左向右，自上而下逐条绘出（图1.9）。
为了保证绘图的准确性，不用尺身的下边缘画线；绘制同一张图纸，只能用图板的同侧导边为工作边。
三、三角板一副三角板有30º-60º-90º和45º-45º-90º两块。
三角板与丁字尺配合使用，可画垂直线和与15 º角成倍角的斜线，如图1.10所示。
绘垂直线时将三角板的一直角边紧靠待画线的右边，另一直角边紧靠丁字尺工作边，然后左手按住尺身和三角板，右手持笔自下而上画线。
同时还可利用两块三角板相互配合对圆周进行4,5,8，12等分，并可画任意斜线的平行线和垂直线。
四、比例尺根据实际需要和图纸大小，可采用比例尺将物体按比例缩小或放大绘成图样。
常见的比例尺为三棱尺，如图1.11所示。
三棱尺上有6种比例刻度，一般分为1 : 100, 1 : 200,1 : 300,1 : 400,1 : 500,1 : 600等。
也有直尺形状的，称为比例直尺，如图1.11所示。
第1章．制图的基本知识和技能本章提要本章主要介绍基本制图标准、绘图工具及其使用方法、常用几何图形画法等绘制图样必须具备的基本知识，并初步掌握绘图的基本技能。
1.1 绘图工具及其用法正确使用绘图工具，能提高图面质量、加快绘图速度。
下面介绍几种常用的绘图工具及其使用方法。
1.1.1图板和丁字尺图板是铺放和固定图纸的。
绘图时，用胶带纸将图纸固定在图板左下方适当位置(图1-1)，不要使用图钉固定图纸，以免损坏板面。
丁字尺用于画水平线以及与三角板配合画垂直线及各种150倍数角的斜线。
丁字尺由尺头与尺身两部分组成，画图时，应使尺头靠紧图板左侧的工作边。
画水平线时应自左向右画，笔尖应紧贴尺身，笔杆略向右倾斜。
将丁字尺沿图板导边上下移动，可作得一系列相互平行的水平线。
1.1.2 三角板一副三角板包括450×450和300×600各一块，一般用透明有机玻璃板制成。
三角板与丁字尺配合可画出一系列不同位置的铅垂线，还可画出与水平线成300、450、600以及150倍数的各种倾斜线，如图1-2所示。
1.1.3 圆规和分规1、分规用于量取尺寸和等分线段。
分规两腿的端部均为钢针，当两腿合拢时，两针尖应对齐，其使用方法如图1-3所示。
2、圆规用于画圆和圆弧。
`圆规有一条固定腿和一条活动腿。
固定腿上装有两端形状不同的钢针。
画图时，应使用带有台肩的一端，台肩可防止图纸上的针孔扩大；当作分规使用时，则用圆锥形的一端。
在圆规的活动腿上，可根据需要装上铅笔插脚、墨线笔插脚或钢针插脚，分别用于画铅笔线的圆、墨线的圆或当作分规使用。
活动腿上的肘形关节可向内侧弯折，画圆时，可通过调节肘形关节保持铅芯与纸面垂直。
用铅笔插脚画圆时，应先调整好铅芯与针尖的高低，使针尖略长于铅芯，然后按所规定长度调整针尖与铅芯距离，并调整肘形关节使铅芯与纸面垂直。
1.1.4 铅笔绘图铅笔的铅芯有软硬之分，分别用字母B和H表示。
B前的数字愈大表示铅芯愈软，H前的数字愈大表示铅芯愈硬，HB表示铅芯软硬适中。
CAD绘图常用工具与快捷键大全CAD（计算机辅助设计）是一种广泛应用于工程设计和建筑行业的软件。
掌握CAD绘图工具和快捷键，可以提高绘图效率，简化操作流程。
下面将介绍一些常用的CAD绘图工具和快捷键。
1. 线段工具（Line）：用于绘制直线。
点击工具栏上的线段工具，然后点击绘图区域的起始点和终点，即可完成绘制直线的操作。
2. 圆工具（Circle）：用于绘制圆形。
点击工具栏上的圆工具，然后点击绘图区域的圆心和半径，即可完成绘制圆形的操作。
3. 矩形工具（Rectangle）：用于绘制矩形。
点击工具栏上的矩形工具，然后点击绘图区域的矩形的对角线的两个点，即可完成绘制矩形的操作。
4. 弧工具（Arc）：用于绘制弧线。
点击工具栏上的弧工具，然后点击绘图区域的圆心和起始角度、结束角度，即可完成绘制弧线的操作。
5. 多段线工具（Polyline）：用于绘制由多条线段组成的线。
点击工具栏上的多段线工具，然后逐次点击绘图区域上要连接的线段的端点，最后双击或按下Enter键完成绘制多段线的操作。
6. 过滤（Filter）工具：用于选择指定类型的对象。
按下Ctrl + Shift + A键，选择过滤工具，然后选择要过滤的对象类型，即可实现选择指定类型的对象。
7. 半径（Radius）工具：用于设置圆的半径。
点击工具栏上的半径工具，然后点击要设置半径的圆，输入指定的半径数值，即可完成设置圆的半径的操作。
8. 吸附（Snap）工具：用于将绘图对象对齐到指定的点或线。
点击工具栏上的吸附工具，然后选择吸附点或线，拖动绘图对象时会自动对齐到选定的吸附点或线。
9. 往复（Mirror）工具：用于复制并镜像绘图对象。
点击工具栏上的往复工具，然后选择要镜像的对象和镜像线，即可完成复制并镜像绘图对象的操作。
10. 平移（Move）工具：用于平移绘图对象。
点击工具栏上的平移工具，然后选择要平移的对象和平移基点，然后选择移动距离和方向，即可完成平移绘图对象的操作。
1 .常用绘图工具与使用--针管笔针管笔又称绘图墨水笔，是专门用于绘制墨线线条图的工具，可画出精确的且具有相同宽度的线条。
针管笔的针管管径的大小决定所绘线条的宽窄。
针管笔有不同粗细，其针管管径有从0.1-1．2mm的各种不同规格，在设计制图中至少应备有细、中、粗三种不同粗细的针管笔。
使用针管笔时应注意：(1)绘制线条时，针管笔身应尽量保持与纸面垂直，以保证画出粗细均匀一致的线条。
(2)针管笔作图顺序应依照先上后下、先左后右、先曲后直、先细后粗的原则，运笔速度及用力应均匀、平稳(图)。
(3)用较粗的针管笔作图时，落笔及收笔均不应有停顿。
(4)针管笔除用来作直线段外，还可以借助圆规的附件和圆规连接起来作圆周线或圆弧线。
(5)平时宜正确使用和保养针管笔，以保证针管笔有良好的工作状态及较长的使用寿命。
针管笔在不使用时应随时套上笔帽，以免针尖墨水干结，并应定时清洗针管笔，以保持用笔流畅。
2. 圆规圆规为画圆及画圆周线的工具。
其形状不一，通常有大、小两类。
圆规中一侧是固定针脚，另一侧是可以装铅笔及直线笔的活动脚。
另外，有画较小半径圆的弹簧圆规及小圈圆规(或称点圆规)。
弹簧圆规的规脚间有控制规脚宽度的调节螺丝，以便于量取半径，使其所能画圆的大小受到限制；小圈圆规是专门用来作半径很小的圆及圆弧的工具。
使用圆规时应注意：(1)在画圆时，应使针尖固定在圆心上，尽量不使圆心扩大，而影响到作图的准确度(图)。
(2)在画圆时，应依顺时针方向旋转，规身略可前倾。
(3)画大圆时，针尖与铅笔尖要垂直于纸面。
(4)画过大的圆时，需另加圆规套杆进行作图，以保证作图的准确性。
(5)画同心圆时，应遵循先画小圆再画大圆的次序。
(6)如遇直线与圆弧相连时，应遵循先画圆弧后画直线的次序。
(7)圆及圆弧线应一次画完。
分规分规是用来截取线段、量取尺寸和等分直线或圆弧线的工具。
分规有普通分规和弹簧分规两种。
分规的两侧规脚均为针脚。
(1)量取等分线时，应使两个针尖准确落在线条上，不得错开。
学生准备的工具：1 .常用绘图工具与使用--针管笔（购买三种不同粗细线条：0.2、0.5、0.8）针管笔又称绘图墨水笔，是专门用于绘制墨线线条图的工具，可画出精确的且具有相同宽度的线条。
针管笔的针管管径的大小决定所绘线条的宽窄。
针管笔有不同粗细，其针管管径有从0.1-1．2mm的各种不同规格，在设计制图中至少应备有细、中、粗三种不同粗细的针管笔。
使用针管笔时应注意：(1)绘制线条时，针管笔身应尽量保持与纸面垂直，以保证画出粗细均匀一致的线条。
(2)针管笔作图顺序应依照先上后下、先左后右、先曲后直、先细后粗的原则，运笔速度及用力应均匀、平稳(图)。
(3)用较粗的针管笔作图时，落笔及收笔均不应有停顿。
(4)针管笔除用来作直线段外，还可以借助圆规的附件和圆规连接起来作圆周线或圆弧线。
(5)平时宜正确使用和保养针管笔，以保证针管笔有良好的工作状态及较长的使用寿命。
针管笔在不使用时应随时套上笔帽，以免针尖墨水干结，并应定时清洗针管笔，以保持用笔流畅。
2. 圆规圆规为画圆及画圆周线的工具。
其形状不一，通常有大、小两类。
圆规中一侧是固定针脚，另一侧是可以装铅笔及直线笔的活动脚。
另外，有画较小半径圆的弹簧圆规及小圈圆规(或称点圆规)。
弹簧圆规的规脚间有控制规脚宽度的调节螺丝，以便于量取半径，使其所能画圆的大小受到限制；小圈圆规是专门用来作半径很小的圆及圆弧的工具。
使用圆规时应注意：(1)在画圆时，应使针尖固定在圆心上，尽量不使圆心扩大，而影响到作图的准确度(图)。
(2)在画圆时，应依顺时针方向旋转，规身略可前倾。
(3)画大圆时，针尖与铅笔尖要垂直于纸面。
(4)画过大的圆时，需另加圆规套杆进行作图，以保证作图的准确性。
(5)画同心圆时，应遵循先画小圆再画大圆的次序。
(6)如遇直线与圆弧相连时，应遵循先画圆弧后画直线的次序。
(7)圆及圆弧线应一次画完。
分规分规是用来截取线段、量取尺寸和等分直线或圆弧线的工具。
分规有普通分规和弹簧分规两种。
分规的两侧规脚均为针脚。
(1)量取等分线时，应使两个针尖准确落在线条上，不得错开。
(2)普通的分规应调整到不紧不松、容易控制的工作状态。
3. 比例尺在室内设计制图中，需将房间、家具及细部构件等按比例缩小画到图纸上。
比例尺是用以缩小或放大线段长度的尺子。
比例尺通常有平行及三角形两种，三角形比例尺又称三棱尺。
常见的比例尺有百分比例和千分比例的三棱尺。
百分比例的尺身上海边刻有1／100，1／200，1／300，1／400，1／500，1／600六种比例；千分比例的尺身上的刻度为1／500，1／1000，1／1250，1／1500，1／2000，1／2500(图)。
(1)在使用比例尺时，应注意缩小或放大比例尺与实际长度的比例关系。
比例尺上刻度所注的长度，代表了要度量的实物长度。
如lm长的物体，画成1／1 00的比例的图形，在图纸的长度为原长的1／100，即ltm，依此类推。
(2)室内设计制图中，应根据作图的内容选择合适的比例。
一般来说，房间平面、立面、剖面图采用1／50，1／100，1／200等比例来绘制，家具及细部大样图采用1／20，1／10，1／5等比例来绘制(图1—1—7，图)。
(3)在具体的制图中，如需用1／50的比例来画图，可用比例尺上的1：500的刻度。
由于1／50比1／500放大10倍，故1／50尺上的lm应是1／500尺上的10倍，即1／500尺上刻度lOm缩小10倍，才是1／50的lm。
其他比例的用法都可依此类推。
4.三角板三角板一般一副有二块，一块两角均为45度，另一块两角分别为30度，6 0度。
另外，还有一种可调角度的三角尺。
(1)三角板与丁字尺配合使用，可画出垂直线。
画垂直线时，画线须自下向上。
三角尺必须紧靠丁字尺尺身(图)。
(2)利用两种角度的三角板组合，可画出15’及其倍数的各种角度(图))。
(3)两个三角板配合使用，也可画出各种角度的平行线(图)。
(4)单块三角板不能独立来画平行线组。
5.丁字尺、图板和图纸（A3、A2——四张）(又称T 形尺，由互相垂直的尺头和尺身构成)，为画水平线和配合三角板作图的工具。
丁字尺一般有600mm，900mm，1200mm三种规格。
其正确使用方法是：(1)应将丁字尺尺头放在图板的左侧，并与边缘紧贴，可上下滑动使用(2)只能在丁宇尺尺身上侧画线，画水平线必须自左至右。
(3)画同一张图纸时，丁字尺尺头不得在图板的其他各边滑动。
也不能用来画垂直线。
(4)过长的斜线可用丁字尺来画。
(5)较长的直平行线组也可用具有可调节尺头的丁字尺来作图。
(6)应保持工作边平直、刻度清晰准确、尺头与尺身连接牢固，不能用工作边来裁切图纸。
(7)丁字尺放置时宜悬挂，以保证丁字尺尺身的平直。
6.擦线板擦线板又称擦图片，是擦去制图过程不需要的稿线的制图辅助工具。
擦线板是由塑料或不锈钢制成的薄片。
由不锈钢制成的擦线板因柔软性好，使用相对比较方便。
使用擦线板时应注意：(1)擦线条时，应用擦线板上适宜的缺口对准需擦除的部分，并将不需擦除的部分盖住，用橡皮擦去位于缺口中的线条。
(2)用擦线板擦去稿线时，应尽量用最少的次数将其擦净，以免将图纸表面擦毛，影响制图质量(图)。
7 .其他绘图工具在室内设计制图中，除上述绘图工具外，还会用到模板、橡皮、量角器、墨水、蘸水小钢笔、美工刀、透明胶带、绘图三眼钉，等等。
●模板模板在制图中起到辅助作图、提高工作效率的作用。
模板的种类非常多，通常有专业型模板和通用型模板两大类。
专业型模板如家具制图模板、厨卫设备制图板等。
这些专业型模板以一定的比例刻制了不同类型家具或厨卫设备的平面或立面、剖面形式及尺寸，通用型模板则有圆模板、椭圆模板、方模板、三角形模板等不同尺寸、角度和几何形状的模板。
(1)作图时，根据不同的需求选择相应合适的模板。
(2)用模板作直线时，笔可稍向运笔方向倾斜。
(3)作圆或椭圆时，笔应尽量与纸面垂直，且紧贴模板。
(4)用模板画墨线图时，应避免墨水渗到模板下而污损图纸。
●橡皮橡皮要求软硬适中，一般应选择专用的绘图橡皮，以保证能将需擦去的线条擦净，并不伤及图纸表面和留下擦痕。
(1)使用时，应先将橡皮清洁干净，以免不洁橡皮擦图纸越擦越脏。
(2)用橡皮时，应选一顺手方向均匀用力推动橡皮，不宜反复推擦。
●墨水、蘸水小钢笔、美工刀、双面刀片、透明胶带、绘图三眼钉(1)墨水制图常用的墨水分为碳素墨水和绘图墨水。
碳素墨水较浓，而绘图墨水较淡。
、(2)蘸水小钢笔通常墨线图上的文字、数字及字母等均用蘸水小钢笔来书写。
(3)美工刀美工刀主要用来削铅笔及裁图纸。
(4广双面刀片描图纸上画错的墨线或墨斑可以用双面刀片刮去。
在刮图时，应放平图纸，下垫三角板，轻轻刮除，避免用力过猛而刮破描图纸。
(5)透明胶带及绘图三眼钉在将图纸固定在图板上时，应采用透明胶带或绘图三眼钉，不能使用一般的图钉，以防止图板的板面遭受损伤，影响制图的质量。
8. 绘图铅笔绘图铅笔的种类很多，一般根据铅芯的软硬不同，可将绘图铅笔划分成不同的等级。
从最硬的9H，中等硬度的HB和F到最软的6B。
“B”表示较软而浓，“H”表示轻淡而硬，“HB"表示软硬适中。
制图中常用H、HB、B等铅笔，可根据图线的粗细不同来选用。
一般2B以上的较软绘图铅笔用于绘制方案徒手草图。
除了用上述绘图铅笔外，也可以用活动铅笔作稿线等，一般活动铅笔的铅芯有0．5mm、0．7mm和0．9mm三种规格，硬度多为HB。
当然，也有较软较粗的用于作草图和构思方案的活动草图笔。
(1)作图前要将铅笔削尖，作图时应保持尖的铅笔头，以确保图线的均匀一致。
(2)作图时，将笔向运笔方向稍倾，并在运笔过程中轻微地转动铅笔，使铅芯能相对均匀地磨损，避免铅芯的不均匀磨损，保证所绘线条的质量(图)。
(3)铅笔的运笔方向要求，画水平线为从左到右，画垂直线为从下到上。
(4)作图过程中，运笔应均衡，保持稳定的运笔速度和用力程度，使同一线条深浅一致9.直线笔直线笔俗称为鸭嘴笔，也是用来画墨线线条图的绘图工具。
直线笔笔头上的调节螺丝可以根据所绘线条的宽度来进行调节。
用直线笔绘制的线条比用针管笔绘制的挺括，但直线笔不具有针管笔携带和使用方便的特点。
(1)给直线笔内力口墨水时，应用蘸水笔把墨水加入笔叶内，不能将直线笔直接插入墨水瓶蘸墨水。
(2)作图时笔尖应正对所画线条，位于行笔方向的铅垂面内，保证两笔叶片同时接触纸面，并将笔向运笔方向稍作倾斜，保持均匀一致的运笔速度。
(3)直线笔叶片外表面沾有墨水·，应及时清洁，以免画线时污染图纸。
(4)直线笔用毕后应将余墨擦干净，并将调节螺丝放松，避免出现笔叶变形的现象。
·10.曲线板曲线板是用来绘制曲率半径不同的非圆曲线的工具(图)。
绘制非圆曲线时，可用曲线板或由可塑性材料和柔性金属芯条制成的柔性曲线尺来绘制。
(1)作图时，为保证线条流畅、准确，应先按相应的作图方法定出所需画的曲线上足够数量的点，然后用曲线板联结相关点而成。
(2)具体的用法及步骤是：’①按相应的作图法作出曲线上一些点；②用铅笔徒手把各点依次连成曲线；’③找出曲线板与曲线相吻合的线段，并画出该线段；④按同样的方法找出下一段，相邻曲线段之间应留一小段共同段作为过渡，即应有一小段与已画曲线段重合，以保证最后画成的曲线圆润、流畅。
11.绘图的工作环境室内设计通常要画三种图：构思草图、设计施工图及效果图。
一名室内设计师要画好各种图纸，既要有全套的绘画、绘图仪器和工具，又要有功能合理、使用便捷的绘图工作环境。
通常根据实际需要可分为绘图工作室及绘图板与绘图工作台面两种。
一、绘图工作室绘图工作室的具体面积没有一定的规定，可根据具体场地来进行安排，其功能一般应由绘图工作空间、图纸资料贮存空间及一定面积的供悬挂图纸的展示墙面等内容构成。
各部分内容应布置合理，并以绘图工作空间为中心，充分满足绘图工作的需求。
(1)绘图工作空间应设置足够大的工作台面，并可分为可调角度的手工绘图作业区、电脑绘图作业区和其他附属内容作业区三大部分。
该部分可采用单元组合或单体家具的不同方式布置(图1)。
(2)图纸资料贮放空间应设置供不同规格图纸存放、贮存的图纸专用柜及各类参考资料和图书的资料柜架。
(3)图纸展示墙应有一定合适的面积，墙面材料应考虑便于使用图钉且反复使用不会影响外观的材质，或可用磁性材料吸附的板材。
二、绘图板与绘图T作台面绘图板是室内设计制图中最基本的工具之一，一般为硬度适中、干燥平坦的矩形木板制成。
图板的两端为直硬木，以防图板弯曲和利于导边。
图板的短边称为工作边，而面板称为工作面。
绘图板通常尺寸以600(750)mmX900mm和750mmXl050mm两种较为实用。
制图时，根据所绘图纸的尺寸大小来选择相应尺寸的图板。
