低压开关保护整定计算书2014年8月8日

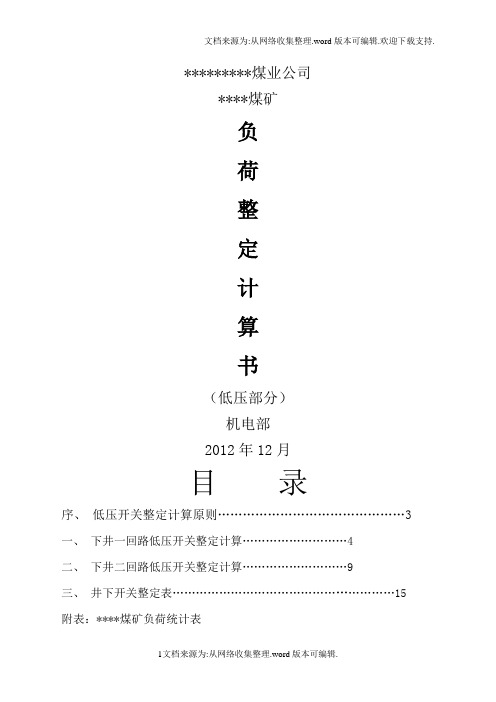

*********煤业公司****煤矿负荷整定计算书（低压部分）机电部2012年12月目录序、低压开关整定计算原则 (3)一、下井一回路低压开关整定计算 (4)二、下井二回路低压开关整定计算 (9)三、井下开关整定表 (15)附表：****煤矿负荷统计表序： 低压开关整定计算原则1、馈电开关保护计算（1）、过载值计算：I Z =I e =1.15×∑P(2)、短路值整定计算：I d ≥I Qe +K X ∑I e(3)、效验：K=d d I I )2(≥1.5 式中：I Z ----过载电流整定值∑P---所有电动机额定功率之和I d ---短路保护的电流整定值I Qe ---容量最大的电动机的额定启动电流K X ---需用系数，取1.15∑I e ---其余电动机的额定电流之和I (2)d ---被保护电缆干线或支线距变压器最远点的两相短路电流值1.5---保护装置的可靠动作系数一、下井一回路变压器型号：KBSGZY-800kVA ，所带负荷：676.7KW（一）、智能馈电开关整定：（1）型号：KBZ16-400，Ie=400A,Ue=660V, 用途：5200探煤巷总电源开关；负荷统计：P max =55KW,启动电流I Qe =55×1.15×7=379.5A,∑P=74KW 。

（2）过载整定：根据公式：I Z =I e =1.15×∑P =74×1.15=85.1A取85A 。

（3）短路整定：根据公式 I d ≥I Qe +K X ∑I e=379.5+（74－55）×1.15=401.35A取402A 。

（4）校验：电缆MY-3*95+1*50mm 2，长度为924米，折算系数为0.53，折算后长度为489米，经查表得I (2)d =1474A 。

依据公式K=dd I I )2(=1474402=3.6＞1.5 经校验整定符合要求。

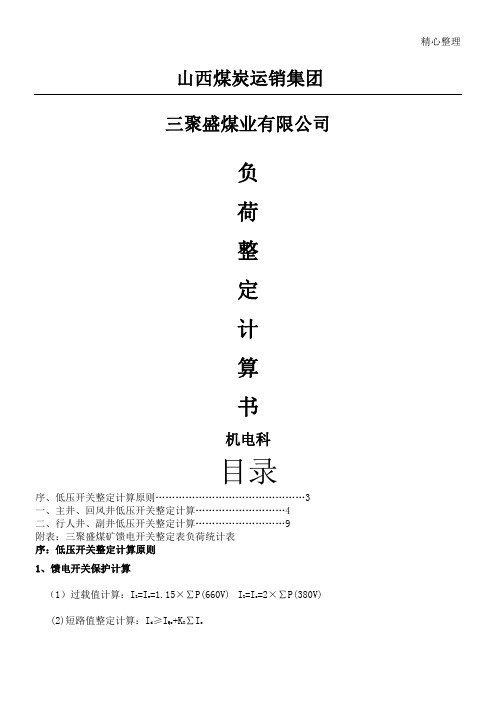

精心整理山西煤炭运销集团三聚盛煤业有限公司负荷整定计算书机电科目录序、低压开关整定计算原则 (3)一、主井、回风井低压开关整定计算 (4)二、行人井、副井低压开关整定计算 (9)附表：三聚盛煤矿馈电开关整定表负荷统计表序：低压开关整定计算原则1、馈电开关保护计算（1）过载值计算：IZ =Ie=1.15×∑P(660V)IZ=Ie=2×∑P(380V)(2)短路值整定计算：Id ≥IQe+KX∑Ie(3)校验：K=dd I I )2(≥1.5式中：I Z ----过载电流整定值 ∑P---所有电动机额定功率之和I d ---短路保护的电流整定值I Qe ---容量最大的电动机的额定起动电流K X ---需用系数，《煤矿井下三大保护细则》取0.5-1，现取0.7∑I e ---其余电动机的额定电流之和I (2)d ---被保护电缆干线或支线距变压器最远点的两相短路电流值 1.5---保护装置的可靠动作系数2、两相短路电流值计算： （1）公式计算法：（2）查表法（3）电缆换算依据：表13-1-8矿用低压（380V 、660V 和1140V ）电缆的换算系数和换算长度（m ）电缆截面（mm 2） 4610162535507095电缆实际长度 换算系数12.07 8.11 4.74 3.01 1.91 1.36 1.00 0.71 0.53一、主、回风井-主断路器整定：型号：CDW1-2000，所带负荷：341KW 1）型号：CSW1-2000，Ie=2000A,Ue=380V,用途：供主、回风井总电源开关；负荷统计：P max =547.4KW 。

合计总功率：547.4KW 。

（2）过载整定：根据公式：I Z =I e =2×∑P=2×547.4=1094.8A 取1095A 。

（3）短路整定：CDW1-2000所用控制器为ECW-H 型，根据下表：控制器保护特性的电流整定值范围及准确度表保护类型 长延时 短延时 瞬时 接地故障 电流 Ir1准确度Ir2准确度Ir3 准确度Ir4准确度整 定 值 范 围CDW1-2000（0.4~1.0）In±10％ （0.4~15）In±10％ 1In~50KA+OFF±15％ （0.2~1.0）In±10％CDW1-3200 1In~75KA+OFF CDW1-63001In~100KA +OFF注1：当同时具有三段保护要求时，整定值不能交叉。

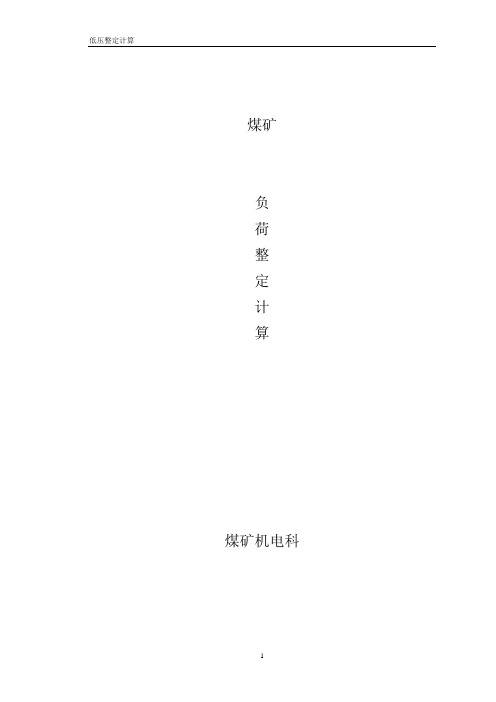

煤矿负荷整定计算煤矿机电科目录序、低压开关整定计算原则 (3)一、中央变电所低压开关整定计算 (4)二、采区变电硐室低压开关整定计算 (8)低压开关整定计算原则1、馈电开关保护(电子式)计算（1）、过载值计算：I Z =I e =1.15×∑P (2)、短路值整定计算：I d ≥I Qe +K X ∑I e(3)效验：K=dd I I )2(≥1.5式中：I Z ----过载电流整定值∑P---所有电动机额定功率之和I d ---短路保护的电流整定值I Qe ---容量最大的电动机的额定启动电流 K X ---需用系数，取1∑I e ---其余电动机的额定电流之和I d (2)---被保护电缆干线或支线距变压器最远点的两相短路电流值1.5---保护装置的可靠动作系数一、中央变电所一、二回路变压器型号：KBSG2-630/6，所带负荷：426.8KW中央变电所短路电流计算：1#变压器二次侧电压690v，容量630kvA,系统短路容量50MVA,系统电抗Xx=0.0095Ω6kv电缆Lg=0.07kmR0=0.491Ω/km X0=0.081Ω/km高压电缆电阻、电抗：Rg=0.491ⅹ0.07=0.0344Ω Xg=0.081ⅹ0.07=0.0057Ω变压器电阻、电抗：Rb1=0.0048Ω Xb1=0.0378Ω∑R=Rg/Kb２+Rb1=0.0344/8.7２+0.0048=0.0001+0.0048=0.0053Ω∑x=Xx+Xg/Kb２+Xb1=0.0095+0.0057/8.7２+0.0378=0.0095+0.00009+0.0378= 0.0473ΩId1=Ue/2√ (∑R) ２+(∑x) ２=690/0.0894=7718.1A2#变压器Id1 = Id2入仓皮带巷25KW绞车电机处短路电流计算：MY3ⅹ70+1ⅹ25电缆电阻、电抗 L=450m+200 m =0.65kmMY3ⅹ35电缆电阻、电抗 L=50m=0.05km查表得 R0=0.346Ω X0=0.078Ω R0=0.683Ω X0=0.084ΩRZ1=0.65ⅹ0.346=0.2249ΩXZ1=0.65ⅹ0.078=0.0507ΩRZ1=0.05ⅹ0.683=0.0342ΩXZ1=0.05ⅹ0.084=0.0042Ω∑R=0.0053+0.2249+0.0342=0.2644Ω∑X=0.0473+0.0507+0.0042=0.1022ΩId3=Ue/2ⅹ√(∑R)２+(∑X)２=690/0.5667=1217.6A主井装载硐室18.5KW装载皮带电机处短路电流计算:MY3ⅹ35+1ⅹ16电缆电阻、电抗 L=40m+80m +70m+10m=0.2km 查表得 R0=0.683Ω X0=0.084ΩRZ1=0.2ⅹ0.683=0.1366ΩXZ1=0.2ⅹ0.084=0.0168Ω∑R=0.0053+0.1366=0.1419Ω∑X=0.0473+0.0168=0.0641ΩId4=Ue/2ⅹ√(∑R)２+(∑X)２=690/0.3111=2217.9A采区泵房水泵电机处短路电流计算：MY3ⅹ50+1ⅹ16电缆电阻、电抗 L=600m+11m +10m=0.621km ,查表得 R0=0.491Ω X0=0.081ΩRZ1=0.621ⅹ0.491=0.3049ΩXZ1=0.621ⅹ0.081=0.0503Ω∑R=0.0053+0.3049=0.3102Ω∑X=0.0473+0.0503=0.0976ΩId5=Ue/2ⅹ√(∑R)２+(∑X)２=690/0.6502=1061.2A5#开关整定（1）型号：KBZ-400，Ie=400A,Ue=660V,调档范围过载35---400A，短路3—10倍整定电流；用途：入仓皮带总电源开关，负荷统计：P max=110KW,启动电流I Qe=110×1.15×6=759A,∑P=150KW。

低压开关整定计算原则1、馈电开关保护(电子式)计算 （1）、过载值计算：I e =1.15×∑P (2)、短路值整定计算：I d ≥I Q e+Kx ∑Ie(3)效验：K=d(2)Isc ≥1.5式中：I Z ----过载电流整定值∑P---所有电动机额定功率之和I d ---短路保护的电流整定值I Q e---容量最大的电动机的额定启动电流 Kx---需用系数，取1∑I e ---其余电动机的额定电流之和Isc (2)---被保护电缆干线或支线距变压器最远点的两相短路电流值1.5---保护装置的可靠动作系数两相短路电流查表计算方法供电系统图上要在距离馈电开关每个负荷侧分支线路的最远端标出两相短路电流，用来计算馈电开关短路保护可靠性系数。

馈电开关短路整定值Iz 、馈电开关负荷侧最远端两相短路电流)2(dI要满足)2(dI /Iz ≥1.5，若不满足条件，要采取措施进行整改。

两相短路电流查表计算方法：1、对从移变低压侧至每个馈电开关的负荷侧最远端所有电缆进行长度折算，比如：共有电缆四根，规格型号分别为：①3×70+1×25mm2-400m；②3×50+1×25mm2-200m③3×35+1×16mm2-200m④3×25+1×10mm2-80m。

⑴对①3×70+1×25mm2-400m进行折算，3×70+1×25mm2 电缆折算系数为0.73，400×0.73=192m。

⑵对②3×50+1×25mm2-200m进行折算，3×70+1×25mm2 电缆折算系数为1.0，200×1.0=200m。

⑶对③3×35+1×16mm2-200m进行折算，3×35+1×16mm2 电缆折算系数为1.37，200×1.37=274m。

220V低压配电柜整定计算书(综保整定计
算)
一、工程概述
该文档旨在进行220V低压配电柜的整定计算，特别是综保整
定计算。

二、整定计算方法
根据综保整定的要求，我们采用以下计算方法：
1. 确定负荷参数：确定需要供电的负荷参数，包括电流、功率
因数等。

2. 计算总电流：根据负荷参数计算总电流的大小。

3. 确定电源容量：根据总电流和负荷参数确定所需的电源容量。

4. 确定电缆尺寸：根据电源容量和安装条件确定电缆的尺寸。

5. 计算短路电流：根据负荷参数和电缆尺寸计算短路电流的大小。

6. 根据短路电流确定保护设备：根据短路电流的大小选择合适
的保护设备，如断路器、熔断器等。

三、计算示例
以下是一个简单的计算示例：
1. 负荷参数：
- 电流：30A
- 功率因数：0.9
2. 总电流计算：
总电流 = 电流 / 功率因数 = 30A / 0.9 = 33.33A
3. 电源容量：
假设我们选择一个50A的电源容量。

4. 电缆尺寸：
根据电源容量和安装条件，确定适合的电缆尺寸。

5. 短路电流计算：
根据负荷参数和电缆尺寸，计算短路电流的大小。

6. 保护设备选择：
根据短路电流的大小选择合适的保护设备。

四、结论
根据综保整定计算的方法和示例，我们可以得出合适的220V 低压配电柜整定计算结果。

以上是对220V低压配电柜整定计算的简要描述，请根据实际情况进行具体计算。

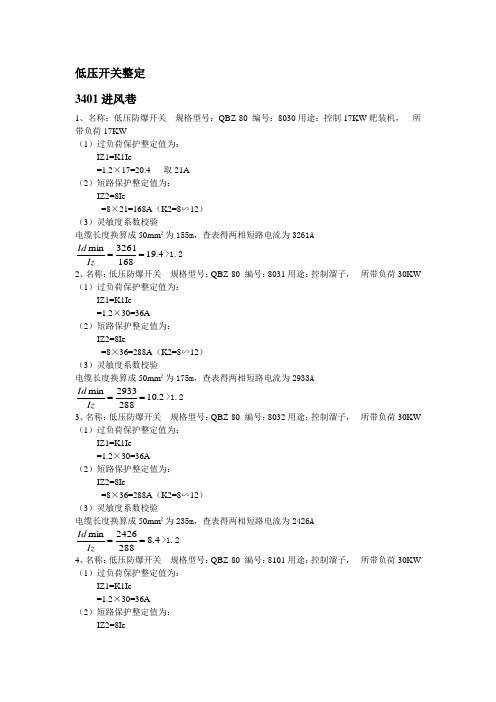

低压开关整定 3401进风巷1、名称：低压防爆开关 规格型号：QBZ-80 编号：8030用途：控制17KW 耙装机， 所带负荷17KW（1）过负荷保护整定值为： IZ1=K1Ie=1.2×17=20.4 取21A （2）短路保护整定值为： IZ2=8Ie=8×21=168A （K2=8∽12） （3）灵敏度系数校验电缆长度换算成50mm ²为155m ，查表得两相短路电流为3261A 4.191683261min ==Iz Id >1.2 2、名称：低压防爆开关 规格型号：QBZ-80 编号：8031用途：控制溜子， 所带负荷30KW （1）过负荷保护整定值为： IZ1=K1Ie=1.2×30=36A（2）短路保护整定值为： IZ2=8Ie=8×36=288A （K2=8∽12） （3）灵敏度系数校验电缆长度换算成50mm ²为175m ，查表得两相短路电流为2933A 2.102882933min ==Iz Id >1.2 3、名称：低压防爆开关 规格型号：QBZ-80 编号：8032用途：控制溜子， 所带负荷30KW （1）过负荷保护整定值为： IZ1=K1Ie=1.2×30=36A（2）短路保护整定值为： IZ2=8Ie=8×36=288A （K2=8∽12） （3）灵敏度系数校验电缆长度换算成50mm ²为235m ，查表得两相短路电流为2426A 4.82882426min ==Iz Id >1.2 4、名称：低压防爆开关 规格型号：QBZ-80 编号：8101用途：控制溜子， 所带负荷30KW （1）过负荷保护整定值为： IZ1=K1Ie=1.2×30=36A（2）短路保护整定值为： IZ2=8Ie=8×36=288A （K2=8∽12） （3）灵敏度系数校验电缆长度换算成50mm ²为285m ，查表得两相短路电流为2116A 3.72882116min ==Iz Id >1.24202工作面回风巷1、名称：低压防爆开关 规格型号：QBZ-80N 编号：6073用途：控制25KW 绞车， 所带负荷25KW（1）过负荷保护整定值为： IZ1=K1Ie=1.2×25=30A（2）短路保护整定值为： IZ2=8Ie=8×30=240A （K2=8∽12） （3）灵敏度系数校验电缆长度换算成50mm ²为206m ，查表得两相短路电流为2745A 4.112402745min ==Iz Id >1.2 2、名称：低压防爆开关 规格型号：QBZ-80N/660V 编号：6012 用途：控制调度绞车 额定电流80A 所带负荷11.4KW （1）过负荷保护整定值为： IZ1=K1Ie=1.2×11.4=14A（2）短路保护整定值为： IZ2=8Ie=8×14=112A （3）灵敏度系数校验电缆长度换算成50mm ²为486m ，查表得两相短路电流为1400A 5.121121400min ==Iz Id >1.2 3、名称：低压防爆开关 规格型号：QBZ-80N/660V 编号：6003 用途：控制耙装机 额定电流80A 所带负荷25KW （1）过负荷保护整定值为： IZ1=K1Ie=1.2×25=30A（2）短路保护整定值为： IZ2=8Ie=8×30=240A （3）灵敏度系数校验电缆长度换算成50mm ²为736m ，查表得两相短路电流为952A97.3240952min ==Iz Id >1.2 4、名称：低压防爆真空开关 规格型号：QBZ-80N 编号：6014用途：控制调度绞车，所带负荷40KW（1）过负荷保护整定值为： IZ1=K1ΣIe =1.2×40=48A（2）短路保护整定值为： IZ2=8Ie=8×48=384A （K2=8∽12） （3）灵敏度系数校验电缆长度换算成50mm ²为756m ，查表得两相短路电流为928A 4.2384928min ==Iz Id >1.2 5、名称：低压防爆开关 规格型号：QBZ-80N 编号：6001用途：控制绞车，所带负荷25KW（1）过负荷保护整定值为： IZ1=K1Ie=1.2×25=30A（2）短路保护整定值为： IZ2=8Ie=8×30=240A （K2=8∽12） （3）灵敏度系数校验电缆长度换算成50mm ²为816m ，查表得两相短路电流为865A 6.3240865min ==Iz Id >1.2 6、名称：低压防爆开关 规格型号：QBZ-80N/660V 编号：6004用途：控制调度绞车 额定电流80A 所带负荷25KW （1）过负荷保护整定值为： IZ1=K1Ie=1.2×25=30A（2）短路保护整定值为： IZ2=8Ie=8×30=240A （3）灵敏度系数校验电缆长度换算成50mm ²为996m ，查表得两相短路电流为719A 3240719min ==Iz Id >1.2 7、名称：低压防爆真空开关 规格型号：QBZ-80N 编号：6002用途：控制调度绞车，所带负荷25KW（1）过负荷保护整定值为： IZ1=K1ΣIe =1.2×25=30A（2）短路保护整定值为：IZ2=8Ie=8×30=240A （K2=8∽12） （3）灵敏度系数校验电缆长度换算成50mm ²为1016m ，查表得两相短路电流为720A3240720min ==Iz Id >1.28、名称：低压防爆开关 规格型号：QBZ-80N 编号：6008用途：控制绞车，所带负荷25KW（1）过负荷保护整定值为： IZ1=K1Ie=1.2×25=30A（2）短路保护整定值为： IZ2=8Ie=8×30=240A （K2=8∽12） （3）灵敏度系数校验电缆长度换算成50mm ²为1196m ，查表得两相短路电流为600A 5.2240600min ==Iz Id >1.2 9、名称：低压防爆开关 规格型号：QBZ-80 编号：8041用途：控制溜子，所带负荷15KW （1）过负荷保护整定值为： IZ1=K1Ie=1.2×15=18A（2）短路保护整定值为： IZ2=8Ie=8×18=144A （K2=8∽12） （3）灵敏度系数校验电缆长度换算成50mm ²为1206m ，查表得两相短路电流为605A 2.4144605min ==Iz Id >1.24401回风巷掘进轨道巷1、名称：低压防爆双风机双电源开关 规格型号：QBZ-2×80/200 编号：7008用途：控制轨道巷，额定电流200A 所带负荷167KW （1）过负荷保护整定值为： IZ1=K1ΣIe=1.2×167=200.4（A ） （2）短路保护整定值为： IZ2=8Ie=8×200.4=1603.2（A ） （3）灵敏度系数校验电缆长度换算成50mm ²为220m ，查表得两相短路电流为2558A6.12.16032558min ==Iz Id >1.2 2、名称：低压防爆开关 规格型号：QBZ-80/660V 编号：8078用途：控制溜子 额定电流80A 所带负荷30KW （1）过负荷保护整定值为： IZ1=K1ΣIe =1.2×30=36A（2）短路保护整定值为： IZ2=8Ie=8×36=288A（3）灵敏度系数校验电缆长度换算成50mm ²为350m ，查表得两相短路电流为1860A 45.62881860min ==Iz Id >1.2 3、名称：低压防爆开关 规格型号：QBZ-80/660V 编号：8016用途：控制皮带 额定电流80A 所带负荷30KW （1）过负荷保护整定值为： IZ1=K1ΣIe =1.2×30=36A（2）短路保护整定值为： IZ2=8Ie=8×36=288A （3）灵敏度系数校验电缆长度换算成50mm ²为420m ，查表得两相短路电流为1569A 4.52881569min ==Iz Id >1.2 4、名称：低压防爆开关 规格型号：QBZ-80/660V 编号：8018用途：控制皮带 额定电流80A 所带负荷30KW （1）过负荷保护整定值为： IZ1=K1ΣIe =1.2×30=36A（2）短路保护整定值为： IZ2=8Ie=8×36=288A （3）灵敏度系数校验电缆长度换算成50mm ²为490m ，查表得两相短路电流为1356A 7.42881356min ==Iz Id >1.2 5、名称：低压防爆开关 规格型号：QBZ-80/660V 编号：8073用途：控制皮带 额定电流80A 所带负荷30KW （1）过负荷保护整定值为： IZ1=K1ΣIe =1.2×30=36A（2）短路保护整定值为： IZ2=8Ie=8×36=288（A ） （3）灵敏度系数校验电缆长度换算成50mm ²为500m ，查表得两相短路电流为1352A 69.42881352min ==Iz Id >1.2 6、名称：低压防爆开关 规格型号：QBZ-80/660V 编号：8017用途：控制溜子 额定电流80A 所带负荷30KW （1）过负荷保护整定值为： IZ1=K1ΣIe =1.2×30=36A（2）短路保护整定值为： IZ2=8Ie=8×36=288A （3）灵敏度系数校验电缆长度换算成50mm ²为520m ，查表得两相短路电流为1306A 53.42881306min ==Iz Id >1.2 7、名称：低压防爆开关 规格型号：QBZ-80/660V 编号：8019用途：控制耙装机 额定电流80A 所带负荷17KW （1）过负荷保护整定值为： IZ1=K1ΣIe =1.2×17=20.4A（2）短路保护整定值为： IZ2=8Ie=8×20.4=163.2A （3）灵敏度系数校验电缆长度换算成50mm ²为527m ，查表得两相短路电流为1300A51.42881300min ==Iz Id >1.24401皮带巷1、名称：低压防爆双风机双电源开关 规格型号：QBZ-2×80/200 编号：7005用途：控制轨道巷，额定电流200A 所带负荷222KW （1）过负荷保护整定值为： IZ1=K1Ie=1.2×222=266.4（A ） （2）短路保护整定值为：IZ2=8 IZ1 =8×266.4=2131.2（A ） （3）灵敏度系数校验电缆长度换算成50mm ²为220m ，查表得两相短路电流为2558A21.12.21312558min ==Iz Id >1.22、名称：低压防爆开关 规格型号：QBZ-80/660V 编号：8010用途：控制溜子 额定电流80A 所带负荷30KW（1）过负荷保护整定值为： IZ1=K1Ie=1.2×30=36A （取50A ） （2）短路保护整定值为： IZ2=8Ie=8×36=288（A ） （3）灵敏度系数校验电缆长度换算成50mm ²为300m ，查表得两相短路电流为2058A1.728820582min ==Iz Id >1.2 3、名称：低压防爆开关 规格型号：QBZ-80/660V 编号：8011用途：控制溜子 额定电流80A 所带负荷30KW （1）过负荷保护整定值为： IZ1=K1ΣIe =1.2×30=36A（2）短路保护整定值为： IZ2=8Ie=8×36=288A （3）灵敏度系数校验电缆长度换算成50mm ²为320m ，查表得两相短路电流为1958A 8.62881958min ==Iz Id >1.2 4、名称：低压防爆开关 规格型号：QBZ-80/660V 编号：8012用途：控制溜子 额定电流80A 所带负荷30KW （1）过负荷保护整定值为： IZ1=K1ΣIe =1.2×30=36A（2）短路保护整定值为： IZ2=8Ie=8×36=288A （3）灵敏度系数校验电缆长度换算成50mm ²为350m ，查表得两相短路电流为1860A 5.62881860min ==Iz Id >1.2 5、名称：低压防爆开关 规格型号：QBZ-80/660V 编号：8076用途：控制溜子 额定电流80A 所带负荷30KW （1）过负荷保护整定值为： IZ1=K1ΣIe =1.2×30=36A（2）短路保护整定值为： IZ2=8Ie=8×36=288A （3）灵敏度系数校验电缆长度换算成50mm ²为380m ，查表得两相短路电流为1705A 9.52881705min ==Iz Id >1.2 6、名称：低压防爆开关 规格型号：QBZ-80/660V 编号：8013用途：控制皮带机 额定电流80A 所带负荷30KW （1）过负荷保护整定值为： IZ1=K1ΣIe =1.2×30=36A（2）短路保护整定值为： IZ2=8Ie=8×36=288A （3）灵敏度系数校验电缆长度换算成50mm ²为430m ，查表得两相短路电流为1539A 3.52881539min ==Iz Id >1.2 7、名称：低压防爆开关 规格型号：QBZ-80/660V 编号：8015用途：控制溜子 额定电流80A 所带负荷30KW （1）过负荷保护整定值为： IZ1=K1ΣIe =1.2×30=36A（2）短路保护整定值为： IZ2=8Ie=8×36=288A （3）灵敏度系数校验电缆长度换算成50mm ²为440m ，查表得两相短路电流为1509A 2.52881509min ==Iz Id >1.2 8、名称：低压防爆开关 规格型号：QBZ-30/660V 编号：3011用途：控制水泵 额定电流30A 所带负荷4KW（1）过负荷保护整定值为： IZ1=K1ΣIe=1.2×4=4.8A ≈5A （2）短路保护整定值为： IZ2=8Ie=8×5=40A（3）灵敏度系数校验电缆长度换算成50mm ²为490m ，查表得两相短路电流为1376A 78.42881376min ==Iz Id >1.29、名称：低压防爆开关 规格型号：QBZ-30/660V 编号：3017用途：控制水泵 额定电流30A 所带负荷4KW（1）过负荷保护整定值为： IZ1=K1ΣIe=1.2×4=4.8A ≈5A （2）短路保护整定值为： IZ2=8Ie=8×5=40A （3）灵敏度系数校验电缆长度换算成50mm ²为520m ，查表得两相短路电流为1306A 5.42881306min ==Iz Id >1.2 10、名称：低压防爆开关 规格型号：QBZ-80/660V 编号：8014用途：控制皮带机 额定电流80A 所带负荷30KW （1）过负荷保护整定值为： IZ1=K1ΣIe =1.2×30=36A（2）短路保护整定值为： IZ2=8Ie=8×36=288A电缆长度换算成50mm ²为570m ，查表得两相短路电流为1205A （3）灵敏度系数校验 2.42881205min ==Iz Id >1.2 11、名称：低压防爆开关 规格型号：QBZ-30/660V 编号：3006用途：控制水泵 额定电流30A 所带负荷4KW（1）过负荷保护整定值为： IZ1=K1ΣIe=1.2×4=4.8A ≈5A （2）短路保护整定值为： IZ2=8Ie=8×5=40A （3）灵敏度系数校验电缆长度换算成50mm ²为600m ，查表得两相短路电流为1151A 442881151min ==Iz Id >1.2 12、名称：低压防爆开关 规格型号：QBZ-80/660V 编号：8103用途：控制皮带机 额定电流80A 所带负荷30KW （1）过负荷保护整定值为： IZ1=K1ΣIe =1.2×30=36A（2）短路保护整定值为： IZ2=8Ie=8×36=288A （3）灵敏度系数校验电缆长度换算成50mm ²为620m ，查表得两相短路电流为1117A 88.32881117min ==Iz Id >1.2 13、名称：低压防爆开关 规格型号：QBZ-80/660V 编号：8020用途：控制溜子 额定电流80A 所带负荷30KW （1）过负荷保护整定值为： IZ1=K1ΣIe =1.2×30=36A（2）短路保护整定值为： IZ2=8Ie=8×36=288A （3）灵敏度系数校验电缆长度换算成50mm ²为720m ，查表得两相短路电流为975A 4.3288975min ==Iz Id >1.24202工作面运输巷1、名称：低压防爆开关 规格型号：QBZ-80/660V 编号：8002用途：控制皮带 额定电流80A 所带负荷37KW （1）过负荷保护整定值为： IZ1=K1ΣIe=1.2×37=44.4 取48A （2）短路保护整定值为： IZ2=8Ie=8×48=384（A ） （3）灵敏度系数校验电缆长度换算成50mm ²为60m ，查表得两相短路电流为6430A 3.223846430min ==Iz Id >1.2 2、名称：低压防爆开关 规格型号：QBZ-80/660V 编号：8003用途：控皮带 额定电流80A 所带负荷15KW（1）过负荷保护整定值为： IZ1=K1ΣIe=1.2×15=18（A ） （2）短路保护整定值为：IZ2=8Ie=8×18=144（A ） （3）灵敏度系数校验电缆长度换算成50mm ²为120m ，查表得两相短路电流为4528A4.311444528min ==Iz Id >1.2 3、名称：低压防爆开关 规格型号：QBZ-30/660V 编号：3007用途：控水泵 额定电流30A 所带负荷4KW（1）过负荷保护整定值为： IZ1=K1ΣIe=1.2×4≈5（A ） （2）短路保护整定值为： IZ2=8Ie=8×5=40（A ） （3）灵敏度系数校验电缆长度换算成50mm ²为260m ，查表得两相短路电流为2540A 5.63402540min ==Iz Id >1.2 4、名称：低压防爆开关 规格型号：QBZ-80/660V 编号：8004用途：控制皮带 额定电流80A 所带负荷30KW （1）过负荷保护整定值为： IZ1=K1ΣIe=1.2×30=36（A ） （2）短路保护整定值为： IZ2=8Ie=8×36=288（A ） （3）灵敏度系数校验电缆长度换算成50mm ²为270m ，查表得两相短路电流为2463A 5.82882463min ==Iz Id >1.2 5、名称：低压防爆开关 规格型号：QBZ-80/660V 编号：8006用途：控制溜子 额定电流80A 所带负荷30KW （1）过负荷保护整定值为： IZ1=K1ΣIe=1.2×30=36（A ） （2）短路保护整定值为： IZ2=8Ie=8×36=288（A ） （3）灵敏度系数校验电缆长度换算成50mm ²为280m ，查表得两相短路电流为2386A3.82882386min ==Iz Id >1.26、名称：低压防爆开关 规格型号：QBZ-80/660V 编号：8005用途：控制皮带 额定电流80A 所带负荷30KW （1）过负荷保护整定值为： IZ1=K1ΣIe=1.2×30=36（A ） （2）短路保护整定值为： IZ2=8Ie=8×36=288（A ） （3）灵敏度系数校验电缆长度换算成50mm ²为470m ，查表得两相短路电流为1503A 2.52881503min ==Iz Id >1.2 7、名称：低压防爆开关 规格型号：QBZ-30/660V 编号：3002用途：控制水泵 额定电流30A 所带负荷11.5KW （1）过负荷保护整定值为： IZ1=K1ΣIe=1.2×11.5=13.8 取14（A ） （2）短路保护整定值为： IZ2=8Ie=8×14=112（A ） （3）灵敏度系数校验电缆长度换算成50mm ²为480m ，查表得两相短路电流为1474A 2.131121474min ==Iz Id >1.2 8、名称：低压防爆开关 规格型号：QBZ-30/660V 编号：3006用途：控制水泵 额定电流30A 所带负荷4KW（1）过负荷保护整定值为： IZ1=K1ΣIe=1.2×4≈5（A ） （2）短路保护整定值为： IZ2=8Ie=8×5=40（A ） （3）灵敏度系数校验电缆长度换算成50mm ²为490m ，查表得两相短路电流为1447A 2.36401447min ==Iz Id >1.2 9、名称：低压防爆开关 规格型号：QBZ-80/660V 编号：8029用途：控制溜子 额定电流80A 所带负荷30KW （1）过负荷保护整定值为： IZ1=K1ΣIe=1.2×30=36（A ） （2）短路保护整定值为： IZ2=8Ie=8×36=288（A ） （3）灵敏度系数校验电缆长度换算成50mm ²为500m ，查表得两相短路电流为1420A 9.42881420min ==Iz Id >1.2 10、名称：低压防爆开关 规格型号：QJZ-315/660V 编号：8029用途：控制溜子 额定电流315A 所带负荷80KW （1）过负荷保护整定值为： IZ1=K1ΣIe=1.2×80=96（A ） （2）短路保护整定值为： IZ2=8Ie=8×96=768（A ） （3）灵敏度系数校验电缆长度换算成50mm ²为620m ，查表得两相短路电流为1161A 51.17681161min ==Iz Id >1.24202综采工作面1、名称：防爆低压真空馈电开关 规格型号：KBZ-500/1140 编号：5002用途：控综采机 额定电流500A 所带负荷754KW （1）过负荷保护整定值为： IZ1=K1Ie=0.7×754=530A （2）短路保护整定值为： IZ=8×530=4240A （3）灵敏度系数校验电缆长度换算成50mm ²为20m ，查表得两相短路电流为9494A2.2424094942min ==Iz Id >1.2 2、名称：低压防爆电开关 规格型号：QBZ-500 编号：5003用途：控制采煤设备 额定电流500A 所带负荷490KW （1）过负荷保护整定值为： IZ1=K1ΣIe=0.7×490=343A （2）短路保护整定值为：IZ2=8Ie=8×343=2744A （K2=8∽12） （3）灵敏度系数校验电缆长度换算成50mm ²为40m ，查表得两相短路电流为8264A3274482642min ==Iz Id >1.2 3、名称：低压防爆电开关 规格型号：KBZ-400 编号：4047用途：控采煤机 额定电流400A 所带负荷490KW （1）过负荷保护整定值为： IZ1=K1ΣIe=0.7×490=343A （2）短路保护整定值为： IZ2=8Ie=8×343=2744A （K2=8∽12） （3）灵敏度系数校验电缆长度换算成50mm ²为170m ，查表得两相短路电流为3741A36.1274437412min ==Iz Id >1.2 4、名称：低压防爆真空馈电开关 规格型号：QJZ-400编号：4048用途：控制采煤机额定电流400A 所带负荷380KW （1）过负荷保护整定值为： IZ1=K1ΣIe=0.7×380=266A （2）短路保护整定值为： IZ2=8Ie=8×266=2128A （K2=8∽12） （3）灵敏度系数校验电缆长度换算成50mm ²为182m ，查表得两相短路电流为3568A7.1212835682min ==Iz Id >1.2 5、名称：低压防爆真空馈电开关 规格型号：QJZ-2Χ200/1140编号：4049用途：控工作溜子 额定电流400A 所带负荷110KW Pe=110KW Ue=1140V （1）过负荷保护整定值为： IZ1= K1Ie=0.7×110=77A （2）短路保护整定值为： IZ2=8Ie=8×77=616A （K2=8∽12） （3）灵敏度系数校验电缆长度换算成50mm ²为194m ，查表得两相短路电流为3435A6.561634352min ==Iz Id >1.2 6、名称：低压防爆真空馈电开关 规格型号：KBZ-400编号：4030用途：控制液压泵站 额定电流400A 所带负荷264KW（1）过负荷保护整定值为： IZ1=K1ΣIe=0.7×264=184.8 取190A （2）短路保护整定值为： IZ2=8Ie=8×190=1520A （K2=8∽12） （3）灵敏度系数校验电缆长度换算成50mm ²为360m ，查表得两相短路电流为1957A3.1152019572m i n ==Iz Id >1.2 7、名称：低压防爆真空馈电开关 规格型号：KBZ-400编号：9001用途：控制液压泵站 额定电流120A 所带负荷132KW （1）过负荷保护整定值为： IZ1=K1ΣIe=0.7×132=92.4 取93A （2）短路保护整定值为： IZ2=8Ie=8×93=744A （K2=8∽12） （3）灵敏度系数校验电缆长度换算成50mm ²为372m ，查表得两相短路电流为1900A 55.274419002min ==Iz Id >1.2-204水平装载硐室1、名称：低压防爆开关 规格型号：QBZ-80/660V 编号：8024用途：控制水泵 额定电流80A 所带负荷4KW（1）过负荷保护整定值为： IZ1=K1ΣIe=1.2×4=4.8 取5（A ） （2）短路保护整定值为： IZ2=8Ie=8×5=40（A ） （3）灵敏度系数校验电缆长度换算成50mm ²为108m ，查表得两相短路电流为3795A 95403795min ==Iz Id >1.2 2、名称：低压防爆开关 规格型号：QBZ-80N 编号：6012用途：控制水泵 额定电流80A 所带负荷11.4KW（1）过负荷保护整定值为： IZ1=K1ΣIe=1.2×11.4=14 取5（A ） （2）短路保护整定值为： IZ2=8Ie=8×14=112（A ） （3）灵敏度系数校验电缆长度换算成50mm ²为115m ，查表得两相短路电流为3790A 331153790min ==Iz Id >1.2 3、名称：低压防爆开关 规格型号：QBZ-80N 编号：6013用途：控制绞车 额定电流80A 所带负荷25KW（1）过负荷保护整定值为： IZ1=K1ΣIe=1.2×25=30 取5（A ） （2）短路保护整定值为： IZ2=8Ie=8×30=240（A ） （3）灵敏度系数校验电缆长度换算成50mm ²为117m ，查表得两相短路电流为3780A 8.152403780min ==Iz Id >1.2 4、名称：低压防爆开关 规格型号：QBZ-80 编号：8021 用途：控制给煤机 额定电流80A 所带负荷7.5KW（1）过负荷保护整定值为： IZ1=K1ΣIe=1.2×7.5=9（A ） （2）短路保护整定值为： IZ2=8Ie=8×9=72（A ） （3）灵敏度系数校验电缆长度换算成50mm ²为117.4m ，查表得两相短路电流为3776A 4.52723776min ==Iz Id >1.2 5、名称：低压防爆开关 规格型号：QBZ-80 编号：8022 用途：控制液压泵 额定电流80A 所带负荷7.5KW（1）过负荷保护整定值为： IZ1=K1ΣIe=1.2×7.5=9（A ） （2）短路保护整定值为： IZ2=8Ie=8×9=72（A ） （3）灵敏度系数校验电缆长度换算成50mm ²为117.8m ，查表得两相短路电流为3770A 36.52723770min ==Iz Id >1.2 6、名称：低压防爆开关 规格型号：QBZ-80 编号：8023用途：控制液压泵 额定电流80A 所带负荷7.5KW（1）过负荷保护整定值为：=1.2×7.5=9（A ） （2）短路保护整定值为： IZ2=8Ie=8×9=72（A ） （3）灵敏度系数校验电缆长度换算成50mm ²为118.2m ，查表得两相短路电流为3646A 6.50723646min ==Iz Id >1.2-204皮带运输巷名称：低压防爆开关 规格型号：QBZ-80 编号：8091 用途：控制皮带机 额定电流80A 所带负荷55KW（1）过负荷保护整定值为： IZ1=K1ΣIe=1.2×55=66（A ） （2）短路保护整定值为： IZ2=8Ie=8×66=528（A ） （3）灵敏度系数校验电缆长度换算成50mm ²为605m ，查表得两相短路电流为1150A 18.25281150min ==Iz Id >1.2-204配电室1、名称：低压防爆开关 规格型号：QBZ-30 编号：3007 用途：控制真空泵 额定电流30A 所带负荷11KW（1）过负荷保护整定值为： IZ1=K1ΣIe=1.2×11=13.2 取14（A ） （2）短路保护整定值为： IZ2=8Ie=8×14=112（A ） （3）灵敏度系数校验电缆长度换算成50mm ²为89m ，查表得两相短路电流为4110A 6.361124100min ==Iz Id >1.22、名称：低压防爆开关 规格型号：QBZ-30 编号：3009 用途：控制真空泵 额定电流30A 所带负荷11KW（1）过负荷保护整定值为：=1.2×11=13.2 取14（A ） （2）短路保护整定值为： IZ2=8Ie=8×14=112（A ） （3）灵敏度系数校验电缆长度换算成50mm ²为91m ，查表得两相短路电流为4107A 7.361124107min ==Iz Id >1.2 -204梭车名称：低压防爆开关 规格型号：QBZ-30 编号：3009 用途：控制真空泵 额定电流30A 所带负荷11KW（1）过负荷保护整定值为： IZ1=K1ΣIe=1.2×25=30 取14（A ） （2）短路保护整定值为： IZ2=8Ie=8×30=240（A ） （3）灵敏度系数校验电缆长度换算成50mm ²为180m ，查表得两相短路电流为2933A 2.122402933min ==Iz Id >1.2-204人行车名称：低压防爆开关 规格型号：QBZ-30 编号：3009 用途：控制真空泵 额定电流30A 所带负荷11KW（1）过负荷保护整定值为： IZ1=K1ΣIe=1.2×55=66 取14（A ） （2）短路保护整定值为： IZ2=8Ie=8×66=528（A ） （3）灵敏度系数校验电缆长度换算成50mm ²为197m ，查表得两相短路电流为2750A 2.55282750min ==Iz Id >1.2四采主下山1、名称：低压防爆开关 规格型号：QBZ-400 编号：4034 用途：控制运输设备 额定电流400A 所带负荷145KW （1）过负荷保护整定值为： IZ1=K1ΣIe=1.2×145=174 取175（A ） （2）短路保护整定值为： IZ2=8Ie=8×175=1400（A ） （3）灵敏度系数校验电缆长度换算成50mm ²为335m ，查表得两相短路电流为1870A 34.114001870min ==Iz Id >1.22、名称：低压防爆开关 规格型号：QJZ-20×2 编号：2002用途：控制皮带机 所带负荷90KW（1）过负荷保护整定值为： IZ1=K1ΣIe=1.2×90=108 取175（A ） （2）短路保护整定值为： IZ2=8Ie=8×108=864（A ） （3）灵敏度系数校验电缆长度换算成50mm ²为355m ，查表得两相短路电流为1786A 07.28641786min ==Iz Id >1.23、名称：低压防爆开关 规格型号：QBZ-80N 编号：6014用途：控运输绞车 额定电流80A 所带负荷55KW（1）过负荷保护整定值为： IZ1=K1ΣIe=1.2×55=66（A ） （2）短路保护整定值为： IZ2=8Ie=8×66=528（A ） （3）灵敏度系数校验电缆长度换算成50mm ²为358m ，查表得两相短路电流为1782A 4.35281782min ==Iz Id >1.2三采主下山1、名称：低压防爆开关 规格型号：QBZ-80N 编号：8064 用途：控制调度绞车 额定电流80A 所带负荷40KW （1）过负荷保护整定值为： IZ1=K1ΣIe=1.2×40=48（A ） （2）短路保护整定值为： IZ2=8Ie=8×48=384（A ） （3）灵敏度系数校验电缆长度换算成50mm ²为57m ，查表得两相短路电流为4630A 123844630min ==Iz Id >1.22、名称：低压防爆开关 规格型号：QBZ-80 编号：8033 用途：控制耙装机 额定电流80A 所带负荷17KW（1）过负荷保护整定值为： IZ1=K1ΣIe=1.2×17=20.4 取21（A ） （2）短路保护整定值为： IZ2=8Ie=8×21=168（A ） （3）灵敏度系数校验电缆长度换算成50mm ²为115m ，查表得两相短路电流为3721A 1.221683720min ==Iz Id >1.23、名称：低压防爆开关 规格型号：QBZ-80 编号：8035 用途：控制水泵 额定电流80A 所带负荷4KW（1）过负荷保护整定值为： IZ1=K1ΣIe=1.2×4=4.8 取5（A ） （2）短路保护整定值为： IZ2=8Ie=8×5=40（A ） （3）灵敏度系数校验电缆长度换算成50mm ²为116m ，查表得两相短路电流为3720A 93403720min ==Iz Id >1.2三四采联络巷1、名称：低压防爆开关 规格型号：QBZ-80N 编号：6006用途：控制调度绞车 额定电流80A 所带负荷25KW（1）过负荷保护整定值为：IZ1=K1ΣIe=1.2×25=30（A ）（2）短路保护整定值为：IZ2=8Ie=8×30=240（A ）（3）灵敏度系数校验电缆长度换算成50mm ²为217m ，查表得两相短路电流为2580A7.102402580min ==Iz Id >1.22、名称：低压防爆开关 规格型号：QBZ-80N 编号：6007用途：控制调度绞车 额定电流80A 所带负荷25KW（1）过负荷保护整定值为：IZ1=K1ΣIe=1.2×25=30（A ）（2）短路保护整定值为：IZ2=8Ie=8×30=240（A ）（3）灵敏度系数校验电缆长度换算成50mm ²为237m ，查表得两相短路电流为2430A1.102402430min ==Iz Id >1.2 -550采区泵房1、名称：低压防爆开关 规格型号：KBZ-400 编号：4020用途：控制排水设备 额定电流400A 所带负荷59KW（1）过负荷保护整定值为：IZ1=K1ΣIe=1.2×59=71 取75（A ）（2）短路保护整定值为：IZ2=8Ie=8×75=600（A ）（3）灵敏度系数校验电缆长度换算成50mm ²为55m ，查表得两相短路电流为4700A8.76004700min ==Iz Id >1.2 2、名称：低压防爆开关 规格型号：QBZ-80 编号：8091用途：控制水泵 额定电流80A 所带负荷4KW（1）过负荷保护整定值为：IZ1=K1ΣIe=1.2×4=4.8 取5（A ）（2）短路保护整定值为：IZ2=8Ie=8×5=40（A ）（3）灵敏度系数校验电缆长度换算成50mm ²为60m ，查表得两相短路电流为4626A6.115404626min ==Iz Id >1.2 3、名称：低压防爆开关 规格型号：QBZ-80 编号：8051用途：控制水泵 额定电流80A 所带负荷55KW（1）过负荷保护整定值为：IZ1=K1ΣIe=1.2×55=66（A ）（2）短路保护整定值为：IZ2=8Ie=8×66=528（A ）（3）灵敏度系数校验电缆长度换算成50mm ²为63m ，查表得两相短路电流为4620A75.85284620min ==Iz Id >1.2 4、名称：低压防爆开关 规格型号：KBZ-400 编号：4021用途：控制排水设备 额定电流400A 所带负荷110KW（1）过负荷保护整定值为：IZ1=K1ΣIe=1.2×110=132 取140（A ）（2）短路保护整定值为：IZ2=8Ie=8×140=1120（A ）（3）灵敏度系数校验电缆长度换算成50mm ²为55m ，查表得两相短路电流为4700A2.411204700min ==Iz Id >1.2 5、名称：低压防爆开关 规格型号：QBZ-80 编号：8053用途：控制水泵 额定电流80A 所带负荷55KW（1）过负荷保护整定值为：IZ1=K1ΣIe=1.2×55=66（A ）（2）短路保护整定值为：IZ2=8Ie=8×66=528（A ）（3）灵敏度系数校验电缆长度换算成50mm ²为66m ，查表得两相短路电流为4610A73.85284610min ==Iz Id >1.26、名称：低压防爆开关 规格型号：QBZ-80 编号：8052用途：控制水泵 额定电流80A 所带负荷55KW（1）过负荷保护整定值为：IZ1=K1ΣIe=1.2×55=66（A ）（2）短路保护整定值为：IZ2=8Ie=8×66=528（A ）（3）灵敏度系数校验电缆长度换算成50mm ²为65m ，查表得两相短路电流为4610A73.85284610min ==Iz Id >1.2二、高压开关柜整定地面配电室1、名称：高压开关 规格型号：GG1A-125 编号：1601 额定电流400A Ie=333A（1）过负荷保护整定值为：I Z1=K1Ie （K1=1.2∽1.3）=1.3×333=400(A)过流延时取0.75 CT=400/5 整定值取5A（2）速断整定值为：Id=K2 I Z1（K2=3∽5）=3×400=1200A400/5=80 1200/80=15（A ） 取15A（3）灵敏度系数校验34001200min ==Iz Id >1.2 2、名称：高压开关 规格型号：GG1A-03 编号：1602 额定电流300A 所带负荷2361KW Ie=227A CT=300/5（1）过负荷保护整定值为：IZ1=K1Ie （K1=1.2∽1.3）=1.3×227=295(A)过流延时取0.6S CT=300/5 60倍 整定值取5A（2）速断整定值为：Id=K2 I Z1（K2=3∽5）=3×175=525ACT=300/5 60倍 525/60=8.75（A ） 取8A（3）灵敏度系数校验9.3227885min ==Iz Id >1.23、名称：高压开关 规格型号：GG-1A-07编号：1607 额定电流300A 所带负荷320KW Ie=30.7A CT=50/5（1）过负荷保护整定值为：I Z1=K1Ie （K1=1.2∽1.3）=1.3×30.7=10.26(A) 取10A过流延时取0.5S CT=50/5 整定值取10A（2）速断整定值为：I d=K2 I Z1（K2=3∽5）=5×40=200A50/5=10 120/10=200（A ）（3）灵敏度系数校验2.12010/200min >==IzId 4、名称：高压开关 规格型号：GG1A-07编号：1606 控地面630KV A 变压器 Ie=60. 6A CT=50/5（1）过负荷保护整定值为：I Z1=K1Ie （K1=1.2∽1.3）=1.3×60.6=78.78(A) 取80A CT=50/5 整定为8A（2）速断整定值为：I d=K2 I Z1（K2=3∽5）=3×80=240A50/5=10 240/10=24（A ）（3）灵敏度系数校验380240min ==Iz Id >1.25、名称：高压开关 规格型号：GG1A-07编号：1604 控2.5米绞车 CT=50/5 Ie=30.7A 功率P=320KW（1）过负荷保护整定值为：I Z1=K1Ie （K1=1.2∽1.3）=1.2×30.7=36.8(A) 取37A CT=50/5 整定值取3A（2）速断整定值为：I d=K2 I Z1（K2=3∽5）=3.5×36.8=128.8A 取128A CT=50/5 整定值取12A（3）灵敏度系数校验46.337128min ==Iz Id >1.2 6、名称：高压开关 规格型号：GG1A-009编号：1612 控联络柜 CT=400/5 Ie=166.5A（1）过负荷保护整定值为：I Z1=K1Ie （K1=1.2∽1.3）=1.2×166.5=199.8(A) 取200A CT=400/5 整定为2.8A 时限为0.5S（2）速断整定值为：I d=K2 I Z1（K2=3∽5）=3×200=600A CT=400/5=80 速断取6.5A（3）灵敏度系数校验3200600min ==Iz Id >1.27、名称：高压开关 规格型号：GG1A-07编号：1608 控2.5米绞车 CT=50/5 Ie=30.7A 功率P=320KW（1）过负荷保护整定值为：I Z1=K1Ie （K1=1.2∽1.3）=1.2×30.7=36.8(A) CT=50/5 取3A 时限12S（2）速断整定值为：I d=K2 I Z1（K2=3∽5）=3×36.8=110.4A 取110A CT=50/5=10倍 取6A（3）灵敏度系数校验97.237110min ==Iz Id >1.28、名称：高压开关 规格型号：GG1A-07编号：1610 控地面630KV A 变压器 Ie=60. 6ACT=50/5（1）过负荷保护整定值为：I Z1=K1Ie （K1=1.2∽1.3）=1.2×60.6=72.7(A) 取72A CT=50/5 整定为8A 时限10S（2）速断整定值为：I d=K2 I Z1（K2=3∽5）=3.5×72=252A50/5=10 252/10=25（A ） 取24A（3）灵敏度系数校验5.372252min==Iz Id >1.29、名称：高压开关 规格型号：GG-1A-07编号：1611 额定电流300A所带负荷320KW Ie=30.7A CT=50/5（1）过负荷保护整定值为：I Z1=K1Ie （K1=1.2∽1.3）=1.3×30.7=39.9(A) 取40A过流延时取20S PT=50/5 整定值取10A（2）速断整定值为：I d=K2 I Z1（K2=3∽5）=3×40=120A50/5=10 10*5=50（A ）（3）灵敏度系数校验340120min==Iz Id >1.210、名称：高压开关 规格型号：GG1A-03 编号：1614 额定电流300A所带负荷2361KWIe=227A CT=300/5（1）过负荷保护整定值为：IZ1=K1Ie （K1=1.2∽1.3）=1.3×227=295(A)过流延时取5S 电流互感器400/5 整定值取4A（2）速断整定值为：Id=K2 I Z1（K2=3∽5）=3×295=510A300/5=60 885/60=14.75（A ） 取8A3295885min ==Iz Id >1.211、名称：高压开关 规格型号：GG1A-125 编号：1615 额定电流400A Ie=333A（1）过负荷保护整定值为：I Z1=K1Ie （K1=1.2∽1.3）=1.3×333=400(A)过流延时取0.5 S CT=400/5 整定值取5A（2）速断整定值为：Id=K2 I Z1（K2=3∽5）=3×400=1200A400/5=80 1200/80=15（A ） 取15A（3）灵敏度系数校验34001200min ==Iz Id >1.2地面配电所控提风机高压开关柜1、名称：高压开关 规格型号： GG-1A 改 编号：1639 所带负荷320KWIe=30.7A CT 为100/5（1）过负荷保护整定值为：I Z1=K1Ie （K1=1.2∽1.3）=1.3×30.7=39.9(A) 整定值取40A CT=100/5=20 整定值取2A（2）速断整定值为：Id=K2 I Z1（K2=3∽5）=3×40=120A CT=100/5=20 120/20=6A 取5A（3）灵敏度系数校验340120min==Iz Id >1.22、名称：高压开关 规格型号： GG-1A 改 编号：1640 所带负荷320KWIe=30.7ACT 为100/5（1）过负荷保护整定值为：I Z1=K1Ie （K1=1.2∽1.3）=1.3×30.7=39.9(A) 整定值取40A CT=100/5=20 整定值取2A（2）速断整定值为：Id=K2 I Z1（K2=3∽5）=3×40=120A CT=100/5=20 120/20=6A 取5A340120min ==Iz Id >1.2地面提风机房1、名称：高压开关 规格型号：HYP261 编号：1632 所带负荷320KW Ie=34.6A CT 为75/5（1）过负荷保护整定值为：I Z1=K1Ie （K1=1.2∽1.3）=1.3×34.6=44.9(A) 整定值取45A CT=75/5=15 整定值取3A 时限为2S（2）速断整定值为：Id=K2 I Z1（K2=3∽5）=3.5×45=157.5A CT=75/5=15 157.5/15=10.5 取10A（3）灵敏度系数校验5.3455.157min ==Iz Id >1.22、名称：高压开关 规格型号：HYP261 编号：1633 所带负荷160KW Ie=15.3A CT 为40/5（1）过负荷保护整定值为：I Z1=K1Ie （K1=1.2∽1.3）=1.3×15.3=19..89(A) 整定值取20A CT=40/5=8 整定值取2.5A（2）速断整定值为：Id=K2 I Z1（K2=3∽5）=3×20=60A CT=40/5=8 60/8=7.5 取7.5A（3）灵敏度系数校验32060min ==Iz Id >1.23、名称：高压开关 规格型号：KYGG 编号：1634 一号风机二级 所带负荷160KW Ie=15.3A CT 为40/5（1）过负荷保护整定值为：I Z1=K1Ie （K1=1.2∽1.3）=1.3×15.3=19..89(A) 整定值取20A CT=40/5=8 整定值取2.5A（2）速断整定值为：Id=K2 I Z1（K2=3∽5）=3×20=60A CT=40/5=8 60/8=7.5 取7.5A（3）灵敏度系数校验32060min ==Iz Id >1.24、名称：高压开关 规格型号：KYGG 编号：1635 所带负荷320KW Ie=30.7A CT 为75/5（1）过负荷保护整定值为：I Z1=K1Ie （K1=1.2∽1.3）=1.3×30.7=39.9(A)取40A CT=75/5=15 整定值取3A（2）速断整定值为：Id=K2 I Z1（K2=3∽5）=3.5×40=140A CT=75/5=15 时限为2S 取10A（3）灵敏度系数校验5.340140min ==Iz Id >1.25、名称：高压开关 规格型号：KYGG 编号：1636 所带负荷160KW Ie=15.3A CT 为40/5（1）过负荷保护整定值为：I Z1=K1Ie （K1=1.2∽1.3）=1.3×15.3=19..89(A) 整定值取20A CT=40/5=8 整定值取2.5A（2）速断整定值为：Id=K2 I Z1（K2=3∽5）=3×20=60A CT=40/5=8 60/8=7.5 取7.5A（3）灵敏度系数校验32060min ==Iz Id >1.26、名称：高压开关 规格型号：KYGG 编号：1637 控2号风级二级 所带负荷160KW Ie=15.3A CT 为40/5（1）过负荷保护整定值为：I Z1=K1Ie （K1=1.2∽1.3）=1.3×15.3=19..89(A) 整定值取20A CT=40/5=8 整定值取2.5A（2）速断整定值为：Id=K2 I Z1（K2=3∽5）=3×20=60A CT=40/5=8 60/8=7.5 取7.5A（3）灵敏度系数校验32060min ==Iz Id >1.2-204水平1、名称：高压开关 规格型号：KGS1 编号：1648 控-520水平 所带负荷1870KWIe=180A（1）过负荷保护整定值为：I Z1=K1Ie （K1=1.2∽1.3）=1.2×180=216(A)过流延时取6S CT=300/5 整定值取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×216=648A300/5=60 648/60=10. 8（A ） 取8A（3）灵敏度系数校验3216648min ==Iz Id >1.22、名称：高压开关 规格型号：KYGG-11 编号：1618 用途：井下总开关 Ie=288A（1）过负荷保护整定值为：I Z1=K1Ie （K1=1.2∽1.3）=1.2×288=345.6(A) 取346A过流延时取3S CT=300/5 整定值取4.8A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×346=1038ACT=300/5=60 速断整定为17.3A 取17A（3）灵敏度系数校验33461038min ==Iz Id >1.2 3、名称：高压开关 规格型号：KYGG-03 编号：1620 CT=50/5 Ie=30.3A 所带负荷315KW（1）过负荷保护整定值为：I Z1=K1Ie （K1=1.2∽1.3）=1.2×30.3=45.4(A) 取45ACT=50/5 45/10=4.5A 过流延时取1.4S 整定值取4.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×36.4=182ACT=50/5=10 182/10=25.2（A ） 取25A（3）灵敏度系数校验536182min ==Iz Id >1.24、名称：高压开关 规格型号：KYGG-03 编号：1622 CT=75/5 Ie=30.3A 控-2041#315KV A 变压器 所带负荷315KW（1）过负荷保护整定值为：I Z1=K1Ie （K1=1.2∽1.3）=1.2×30.3=36.4(A) 取36ACT=75/5 36/15=2.4A 过流延时取10S 整定值取2.A（2）速断整定值为：Id=K2 I Z1（K2=3∽5）=5×36=180ACT=75/5=15 180/15=12（A ） 取12A（3）灵敏度系数校验536180min ==Iz Id >1.2。

低压总开关整定计算低压总开关整定计算1. 660V：过载整定值≥总功率×1.15短路整定值≥最大一台功率×1.15×(6---8)＋其余设备总功率×1.152. 1140V：过载整定值≥总功率×0.625短路整定值≥最大一台功率×0.625×(6---8)＋其余设备总功率×0.625低压操作开关整定计算1. 660V：过载整定值≥总功率×1.152. 1140V：过载整定值≥总功率×0.625供660V移变的高压1.过载整定值≥（总功率×1.15）÷（15×高开容量）2.短路整定值≥（最大一台功率×1.15×（6~8）+其余设备总功率×1.15）÷（15×高开容量）供1140V移变的高压1.过载整定值≥（总功率×0.625）÷（9×高开容量）2.短路整定值≥最大一台功率×0.625×（6~8）+其余设备总功率×0.625）÷（9×高开容量）供3300V移变的高开1.过载整定值≥（总功率×0.22）÷（3×高开容量）2.短路整定值≥（最大一台功率×0.22×（6~8）+其余设备总功率×0.22）÷（3×高开容量）10KV供电动机的高压开关1.过载整定:总功率×0.08÷高开容量2 短路整定：【（最大的一台功率×0.08×（6----8）+其余设备总功率×0.08）】÷高开容量10KV总开关整定1. 过载整定：【总功率×0.08+（1140的功率×0.625÷9）或(660的功率×1.15÷15）】÷开关容量2. 短路整定：【（最大的一台功率×0.08×（6----8）+其余设备总功率×0.08）+ （660的功率×1.15÷15）或1140的功率×0.625÷9】÷高开容量。

二采区低压开关整定值计算一、+1500变电所整定值计算(一)、变压器KSJ－320/61、馈电开关的整定计算(1)、根据：I dz≥I QZd+∑Iе(2)、I dz=390+25+42×2+9+28=536A(3)、故取I dz=550A2、灵敏度校验(1)、求得电缆最远点（折算后）的长度为：∑Lh1=200+10+20+10+145=385米(2)、查表可知I（2d）=1576AK m = I（2d）/ Idz=1576/550=2.8>1.5(3)、故满足要求3、变压器一次侧过流继电器整定计算1.2～1.4 1.3I dz= （I QD+∑Iе）= ×550=4A 故取I dz= 4AK B.K j 8.7×20(二)、变压器KSJ－315/61、馈电开关的整定计算（1）、根据：Idz ≥IQZd+∑Iе（2）、Idz=160+15+9+15+9+13+18=247A（3）、故取Idz=250A2、灵敏度校验(1)、求得电缆最远点（折算后）的长度为：∑Lh1=145+143+20+624=912米(2)、查表可知I（2d）=780AK m = I（2d）/ Idz=780/250=3.12>1.5(3)、故满足要求3、变压器一次侧过流继电器整定计算1.2～1.4 1.3I dz= （I QD+∑Iе）= ×250=1.8A 故取I dz= 2AK B.K j 8.7×20（三）、+1600移动变电站1、馈电开关的整定计算（1）、根据：Idz ≥IQZd+∑Iе（2）、Idz=1235+147=1382A（3）、故取Idz=1390A2、灵敏度校验(1)、求得电缆最远点短路电流1）、750米UCP3×95+1×25屏蔽电缆的电阻和电抗R 1=rL=0.1×0.75=0.075欧X 1=xL=0.07×0.75=0.052欧2）、KBSGZY-630/6移动变电站电阻和电抗R 2=0.00579欧 X2=0.0359欧∑R= R1+ R2=0.075+0.0579=0.133欧∑X= X1+ X2=0.0525+0.0359=0.0884欧ZD= （∑R）2+（∑X）2 = （0.133）2+（0.0884）2 =0.1597欧（2）、D点两相短路电流Ue1200I（2D）= = =3757A2ZD2×0.1597K m = I（2D）/ Idz=3757/1390=2.7>1.5（3）、故满足要求3、一次侧过流继电器整定计算1.2～1.4 1.3I dz= （I QD+∑Iе）= ×1390=10A 故取I dz= 10AK B.K j 8.7×20二、+1480变电所整定值计算（一）、变压器KS9－400/61、馈电开关的整定计算（1）根据：Idz≥IQZd+∑Iе（2）Idz=260+25+45×3+10=450A（3）故取Idz=450A2、灵敏度校验（1）、求得电缆最远点（折算后）的长度为：∑Lh1=140+86+10+159=395米(2)、查表可知I（2d）=1500AK m = I（2d）/ Idz=1500/450=3.3>1.5（3）、故满足要求3、变压器一次侧过流继电器整定计算1.2～1.4 1.3I dz= （I QD+∑Iе）= ×450=3.3A 故取I dz= 4AK B.K j 8.7×20(二)、变压器KSJ－320/61、馈电开关的整定计算（1）、根据：Idz ≥IQZd+∑Iе（2）、Idz=260+45×3+9=404A（3）、故取Idz=450A2、灵敏度校验（1）、求得电缆最远点（折算后）的长度为：∑Lh1=60+51+51+253=415米(2)、查表可知I（2d）=1400AK m = I（2d）/ Idz=1400/450=3>1.5（3）、故满足要求3、变压器一次侧过流继电器整定计算1.2～1.4 1.3I dz= （I QD+∑Iе）= ×450=3.3A 故取I dz= 4AK B.K j 8.7×20三、+1400三采变电所整定值计算（一）、变压器KS9－400/61、馈电开关的整定计算（1）、根据：Idz ≥IQZd+∑Iе（2）、Idz=250+42=294A（3）、故取Idz=350A2、灵敏度校验（1）、求得电缆最远点（折算后）的长度为：∑Lh1=217+156=373米(2)、查表可知I（2d）=1640AK m = I（2d）/ Idz=1640/350=4.6>1.5 （3）、故满足要求3、变压器一次侧过流继电器整定计算1.2～1.4 1.3I dz= （I QD+∑Iе）= ×350=2.6A 故取I dz= 3AK B.K j 8.7×20（二）、变压器KSJ－320/61、馈电开关的整定计算（1）、根据：Idz ≥IQZd+∑Iе（2）、Idz=300+100×2=500A（3）、故取Idz=500A2、灵敏度校验（1）、求得电缆最远点（折算后）的长度为：∑Lh1=286+312=373米(2)、查表可知I（2d）=1139AK m = I（2d）/ Idz=1139/500=2.3>1.5（3）、故满足要求3、变压器一次侧过流继电器整定计算1.2～1.4 1.3I dz= （I QD+∑Iе）= ×500=3.7A 故取I dz=4AK B.K j 8.7×20（三）、变压器KSJ－315/61、馈电开关的整定计算（1）、根据：Idz ≥IQZd+∑Iе（2）、Idz=168+28×3=252A（3）、故取Idz=300A2、灵敏度校验（1）、求得电缆最远点（折算后）的长度为：∑Lh1=200+143=443米(2)、查表可知I（2d）=1438AK m = I（2d）/ Idz=1438/300=4.7>1.5（3）、故满足要求， 3、变压器一次侧过流继电器整定计算1.2～1.4 1.3I dz= （I QD+∑Iе）= ×300=2.2A 故取I dz= 3AK B.K j 8.7×20四、+1400四采东大巷变电所整定值计算（一）、变压器KSJ－200/61、馈电开关的整定计算（1）、根据：Idz ≥IQZd+∑Iе（2）、Idz=260+45+9+13=327A（3）、故取Idz=350A2、灵敏度校验（1）、求得电缆最远点（折算后）的长度为：∑Lh1=300+312=612米(2)、查表可知I（2d）=1000AK m = I（2d）/ Idz=1000/350=2.8>1.5（3）、故满足要求3、变压器一次侧过流继电器整定计算1.2～1.4 1.3I dz= （I QD+∑Iе）= ×350=2.6A 故取I dz= 3AK B.K j 8.7×20（二）、变压器KSJ－320/61、馈电开关的整定计算（1）、根据：Idz ≥IQZd+∑Iе（2）、Idz=260+45+5+45+28=383A（3）、故取Idz=400A2、灵敏度校验（1）、求得电缆最远点（折算后）的长度为：∑Lh1=572米(2)、查表可知I（2d）=1170AK m = I（2d）/ Idz=1170/400=2.9>1.5（3）、故满足要求3、变压器一次侧过流继电器整定计算1.2～1.4 1.3I dz= （I QD+∑Iе）= ×400=2.9A 故取I dz= 3AK B.K j 8.7×20五、+1500变电所整定值计算（一）、变压器KS9－400/61、馈电开关的整定计算（1）、根据：Idz ≥IQZd+∑Iе（2）、Idz=260+45×3+25+42×2+35+9=548A（3）、故取Idz=550A2、灵敏度校验（1）、求得电缆最远点（折算后）的长度为：∑Lh1=217+60+30+57+218=582米(2)、查表可知I（2d）=1160AK m = I（2d）/ Idz=1160/550=2.1>1.5（3）、故满足要求3、变压器一次侧过流继电器整定计算1.2～1.4 1.3I dz= （I QD+∑Iе）= ×550=4.1A 故取I dz= 4AK B.K j 8.7×20（二）、变压器KS9－400/61、馈电开关的整定计算（1）、根据：Idz ≥IQZd+∑Iе（2）、Idz=260+45×3+30+9+28×2=490A（3）、故取Idz=500A2、灵敏度校验（1）、求得电缆最远点（折算后）的长度为：∑Lh1=145+15+60+14+100+120=454米(2)、查表可知I（2d）=1420AK m = I（2d）/ Idz=1420/500=2.84>1.5（3）、故满足要求3、变压器一次侧过流继电器整定计算1.2～1.4 1.3I dz= （I QD+∑Iе）= ×500=3.7A 故取I dz= 4AK B.K j 8.7×20（三）、KBSGZY-630/6移动变电站1、馈电开关的整定计算（1）、根据：Idz ≥IQZd+∑Iе（2）、Idz=1000+110=1110A（3）、故取Idz=1200A2、灵敏度校验（1）、求得电缆最远点短路电流1）、900米UCP3×95+1×25屏蔽电缆的电阻和电抗R 1=rL=0.1×0.9=0.09欧X 1=xL=0.07×0.9=0.063欧2）、KBSGZY-630/6移动变电站电阻和电抗R 2=0.00579欧 X2=0.0359欧∑R= R1+ R2=0.09+0.00579=0.09579欧∑X= X1+ X2=0.063+0.0359=0.0989欧ZD= （∑R）2+（∑X）2 = （0.09579）2+（0.0989）2 =0.137欧（2）、D点两相短路电流Ue1200I（2D）= = =4379A2ZD2×0.137K m = I（2D）/ Idz=4379/1200=3.6>1.5（3）、故满足要求3、一次侧过流继电器整定计算1.2～1.4 1.3I dz= （I QD+∑Iе）= ×1200=8.9A 故取I dz= 9AK B.K j 8.7×20六、+1500移动变电站1、馈电开关的整定计算（1）、根据：Idz ≥IQZd+∑Iе（2）、Idz=1235+80=1315A（3）、故取Idz=1350A2、灵敏度校验（1）、求得电缆最远点短路电流1）、600米UCP3×95+1×25屏蔽电缆的电阻和电抗R 1=rL=0.1×0.6=0.06欧X 1=xL=0.07×0.6=0.042欧2）、KBSGZY-800/6移动变电站电阻和电抗R 2=0.00563欧 X2=0.00396欧∑R= R1+ R2=0.06+0.00563=0.06563欧∑X= X1+ X2=0.042+0.00396=0.04596欧ZD= （∑R）2+（∑X）2 = （0.06563）2+（0.04596）2 =0.08欧（2）、D点两相短路电流Ue1200I（2D）= = =7500A2ZD2×0.08K m = I（2D）/ Idz=7500/1350=5.5>1.5（3）、故满足要求3、一次侧过流继电器整定计算1.2～1.4 1.3I dz= （I QD+∑Iе）= ×1350=10A 故取I dz= 10AK B.K j 8.7×20七、+1480移动变电站1、馈电开关的整定计算（1）、根据：Idz ≥IQZd+∑Iе（2）、Idz=260+45×9+9=674A（3）、故取Idz=700A2、灵敏度校验（1）、求得电缆最远点短路电流1）、300米U3×70+1×25像套电缆的电阻和电抗R 1=rL=0.336×0.3=0.1欧X 1=xL=0.08×0.3=0.024欧60米U3×50+1×10像套电缆的电阻和电抗R 2=rL=0.4704×0.06=0.028欧X 2=xL=0.081×0.06=0.00486欧65米U3×50+1×10像套电缆的电阻和电抗R 3=rL=0.4704×0.065=0.03欧X 3=xL=0.081×0.065=0.0053欧55米U3×35+1×10像套电缆的电阻和电抗R 4=rL=0.672×0.055=0.037欧X 4=xL=0.084×0.055=0.00462欧60米U3×25+1×10像套电缆的电阻和电抗R 5=rL=0.9408×0.06=0.056欧X 5=xL=0.088×0.06=0.0052欧2）、KBSGZY-630/6移动变电站电阻和电抗R 6=0.00579欧 X6=0.0359欧∑R= R1+ R2+ R3+ R4+ R5+ R5=0.1+0.028+0.03+0.031+0.056+0.0579=0.3欧∑X= X1+ X2+ X3+ X4+ X5+ X6=0.024+0.00486+0.0053+0.00462+0.0052+0.0359=0.08欧ZD= （∑R）2+（∑X）2 = （0.3）2+（0.08）2 =0.31欧（2）、D点两相短路电流Ue690I（2D）= = =1112A2ZD2×0.31K m = I（2D）/ Idz=1112/700=1.6>1.5（3）、故满足要求3、一次侧过流继电器整定计算1.2～1.4 1.3I dz= （I QD+∑Iе）= ×700=5.2A 故取I dz= 6AK B.K j 8.7×20。

一、1、15106运输巷总开整定计算 配电开关：QJZ-400 负荷：297.5kW（1）电缆阻抗0.69kV 电缆L 1=0.8km ，截面70mm ²； 查表得：R o1=0.3151Ω/ km, X o1=0.078Ω/ km 电缆电阻、电抗：R g1=0.3151×0.8=0.25208Ω X g1=0.078×0.8=0.0624Ω∑R=0.002675+0.25208=0.026422Ω=++=∑12bg KX X b x X X 0.0095+0.000012+0.0238Ω=0.0719Ω22ed2)(R)2U I X ∑+∑=（A 295200719.0026422.0269022=+=（2）过载保护I z2=1.15I e1=1.15×311=358A 则n 取1 （3）短路保护I d ≥8I Qe =358×8=2880A 则 n 取7.2 灵敏度系数校验：dI 4002.5⨯7、15106回风巷总开整定计算配电开关：KJZ-400 负荷：290.5kW （1）电缆阻抗0.69kV 电缆L 1=0.8km ，截面70mm ²； 查表得：R o1=0.3151Ω/ km, X o1=0.078Ω/ km 电缆电阻、电抗：R g1=0.3151×0.8=0.25208Ω X g1=0.078×0.8=0.0624Ω∑R=0.002675+0.25208=0.026422Ω=++=∑12bg KX X b x X X 0.0095+0.000012+0.0624Ω=0.0719Ω22ed2)(R)2U I X ∑+∑=（A 295200719.0026422.0269022=+=（2）过载保护I z2=1.15I e1=1.15×303.85=350A 则 n 取1 （3）短路保护I d ≥8I Qe =350×8=2800A 则 n 取7 灵敏度系数校验：dI 4001.5⨯8、15106高抽巷总开整定计算配电开关KJZ-400；负荷103.5kW （1）电缆阻抗0.69kV 电缆L 1=0.58km ，截面35mm ²； 0.69kV 电缆L 2=0.01km ，截面16mm ²； 查表得： R o2=0.616Ω/ km, X o2=0.084Ω/ kmR o2=1.369Ω/ km, X o2=0.09Ω/ km电缆电阻、电抗：R g1=0.616×0.58=0.35728Ω X g1=0.084×0.58=0.04872 R g2=1.369×0.01=0.01369Ω X g2=0.09×0.01=0.0009Ω∑R=0.002675+0.35728+0.01369=0.373645Ω ∑X=0.02673+0.04872+0.0009=0.07635Ω22ed4)(R)2U I X ∑+∑=（A 56.90407635.0373645.0269022=+=（2）过载保护I z4=1.15I e1=1.15×108.26=124A 则 n 取0.3（3）短路保护I d ≥6I Qe =108.26×6=649.56A 则 n 取1.6 灵敏度系数校验：=dd4I I 33.14007.156.904=⨯＞1.2 满足灵敏度要求 1.4 9、15号上山材料巷总开整定计算配电开关：KBZ-400 负荷：110kW （1）电缆阻抗0.69kV 电缆L 1=0.15km ，截面35mm ²； 0.69kV 电缆L 2=0.01km ，截面16mm ²； 查表得：R o2=0.616Ω/ km, X o2=0.084Ω/ kmR o2=1.369Ω/ km, X o2=0.09Ω/ km电缆电阻、电抗：R g1=0.616×0.15=0.0924Ω X g1=0.084×0.15=0.0126Ω R g2=1.369×0.01=0.01369Ω X g2=0.09×0.01=0.0009Ω∑R=0.002675+0.0924+0.01369=0.108765Ω ∑X=0.02673+0.0126+0.0009=0.04023ΩA 55.29700.040230.108765269022=+=（2）过载保护I z5=1.15I e1=1.15×115=132A 则 n 取0.33 （3）短路保护I d ≥8I Qe =115×8=920A 则 n 取2.3 灵敏度系数校验=dd5I I 3.54004.155.2970=⨯＞1.2 满足灵敏度要求 3.29、15号上山配电室总开整定计算配电开关：KBZ-400 负荷：377.5kW （15号上山采区回风、15106运输）（2）过载保护I z5=1.15I e1=1.15×394.85=454A 则 n 取1 （3）短路保护I d ≥8I Qe =400×8=3200A则 n 取8 灵敏度系数校验=dd5I I 3.54004.155.2970=⨯＞1.2 满足灵敏度要求 29520/3200=9.29、15号上山配电室总开整定计算配电开关：KBZ-400 负荷：367.5kW （15号上山材料巷、15106回风）（2）过载保护I z5=1.15I e1=1.15×384=442A 则 n 取1 （3）短路保护I d ≥8I Qe =400×8=3200A 则 n 取8 灵敏度系数校验=dd5I I 3.54004.155.2970=⨯＞1.2 满足灵敏度要求 29520/3200=9.26、15号上山胶带运输机电机处I d3（2）值：配电开关ZJT2-400；负荷315kW （1）电缆阻抗1.2kV 电缆L 1=0.10km ，截面95mm ²； 1.2kV 电缆L 2=0.02km ，截面70mm ²。

井下低压开关继电保护整定汇总表井下低压电网继电保护整定计算书一、整定计算原则及方法1、短路电流的计算方法第一条、选择短路保护装置的整定电流时，需计算两相短路电流值，可按公式(1)计算：22)2()()(21X R U Nd ∑+∑=22122//X X K X X X R R K R R B bx b B +++=∑++=∑式中 2d I ——两相短路电流，A ；∑R 、∑x ——短路同路内一相电阻、电抗值的总和，Ω； Xx ——根据三相短路容量计算的系统电抗值，Ω； R 1、X 1——高压电缆的电阻、电抗值，Ω；K b ——矿用变压器的变压比，若一次电压为10000V ，二次电压为400 V 、690 V. 1 200V 时，则变比依次为25．14.5、8 3；当一次电压为3 000V ，二次电压 为400V 时，变压比为7.5iR b 、X b ——矿用变压器的电阻、电抗值，Ω R 2、X 2。

——低压电缆的电阻、电抗值．Ω；U N ——变压器二次侧的额定电压，对于380 V 网路，U N 以400 V 计算；对于660 V 网路，U N 以690 V 计算；对于l140 V 网路，U N 以1200 V 计算；对于127 V 网路，U N 以133 V 计算。

利用公式(1)计算两相短路电流时，不考虑短路电流周期分量的衰减，短路回路的接触电阻和电弧电阻世忽略不计。

计算三相短路电流值，可按公式(2)计算式中)3(d I ——三相短路电流，A 。

笫2条两相短路电流还可以利用计算图（表）查出。

此时可根据变压器的容量、短路点至变匪器的电缆换算长寅及系统电抗、高压电缆的折算长度，从表中查出。

电缆的换算长度可根据电缆的截面、实际长度，可以用公式(3)计算得出。

L H = K 1L 3+K 2L 2+…+K n L n +L x +K g L g (3) 式中L H 电缆总的换算长度，m,K,、K 2、…、K n 。
