Pe设备功率,Pjs计算功率,Ijs计算电流

电路系统图成算公式Pe:额定功率Pj:计算有功功率Sj:计算视在功率Ij:计算电流Kx:同时系数cosφ:功率因数Pj=Kx*PeSj=Pj/cosφ单相供电时，Ij=Sj/Ue三相供电时，Ij=Sj/?3Ue你补充给出的条件不足，不能正确计算。

如果假设采用~220V单相供电，同时系数Kx取1.0，功率因数cosφ取0.8，则Pe=13KWPj=13*1=13KWIj=1300/(0.8*220)=7.39A我略微清楚了:我那40KW是单相总和pe=45+40=85KW(即Pe=三相Pe1+单相Pe2) 若Kx=0.9Pjs=Pe*Kx=85*0.9=76.5KW 若Cos?=0.9Ijs=Pjs/(民用电瓦数220V*1.732*KX)=129.15所以,要选130A的塑壳断路器了，才能够满足要求了 (好像小型断路器只有125A哦)图纸系统图常用:Pe= KW (总功率数)kx=pjs= kw (Pjs=Pe*Kx)cosφ=Ijs= A (IJS=Pjs/(民用电瓦数220V*1.732*KX)公共空间用380v三相电与单相电的负载电流计算:对于单相电路而言，电机功率的计算公式是:P=IUcosφ，相电流I=P/Ucosφ; 式中:I为相电流，它等于线电流P为电机功率U为相电压，一般是220Vcosφ是电机功率因素，一般取0.75对于三相平衡电路而言，三相电机功率的计算公式是: P=1.732IUcosφ。

由三相电机功率公式可推出线电流公式:I=P/1.732Ucosφ 式中:P为电机功率U为线电压，一般是380Vcosφ是电机功率因素，一般取0.75。

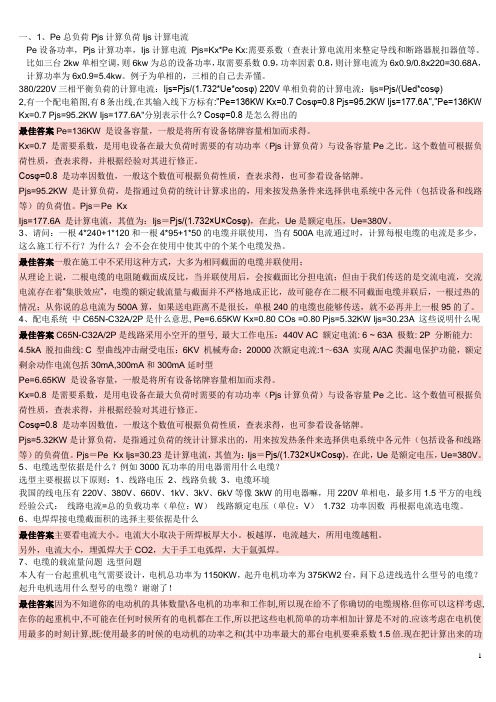

一、1、Pe总负荷Pjs计算负荷Ijs计算电流Pe设备功率，Pjs计算功率，Ijs计算电流Pjs=Kx*Pe Kx:需要系数（查表计算电流用来整定导线和断路器脱扣器值等。

比如三台2kw单相空调，则6kw为总的设备功率，取需要系数0.9，功率因素0.8，则计算电流为6x0.9/0.8x220=30.68A，计算功率为6x0.9=5.4kw。

例子为单相的，三相的自己去弄懂。

380/220V三相平衡负荷的计算电流：Ijs=Pjs/(1.732*Ue*cosφ) 220V单相负荷的计算电流：Ijs=P js/(Ued*cosφ)2,有一个配电箱图,有8条出线,在其输入线下方标有:"Pe=136KW Kx=0.7 Cosφ=0.8 Pjs=95.2KW Ijs=177.6A","Pe=136KW Kx=0.7 Pjs=95.2KW Ijs=177.6A"分别表示什么? Cosφ=0.8是怎么得出的最佳答案Pe=136KW 是设备容量，一般是将所有设备铭牌容量相加而求得。

Kx=0.7 是需要系数，是用电设备在最大负荷时需要的有功功率（Pjs计算负荷）与设备容量Pe之比。

这个数值可根据负荷性质，查表求得，并根据经验对其进行修正。

Cosφ=0.8 是功率因数值，一般这个数值可根据负荷性质，查表求得，也可参看设备铭牌。

Pjs=95.2KW 是计算负荷，是指通过负荷的统计计算求出的，用来按发热条件来选择供电系统中各元件（包括设备和线路等）的负荷值。

Pjs＝Pe×KxIjs=177.6A 是计算电流，其值为：Ijs＝Pjs/(1.732×U×Cosφ)，在此，Ue是额定电压，Ue=380V。

3、请问：一根4*240+1*120和一根4*95+1*50的电缆并联使用，当有500A电流通过时，计算每根电缆的电流是多少，这么施工行不行？为什么？会不会在使用中使其中的个某个电缆发热。

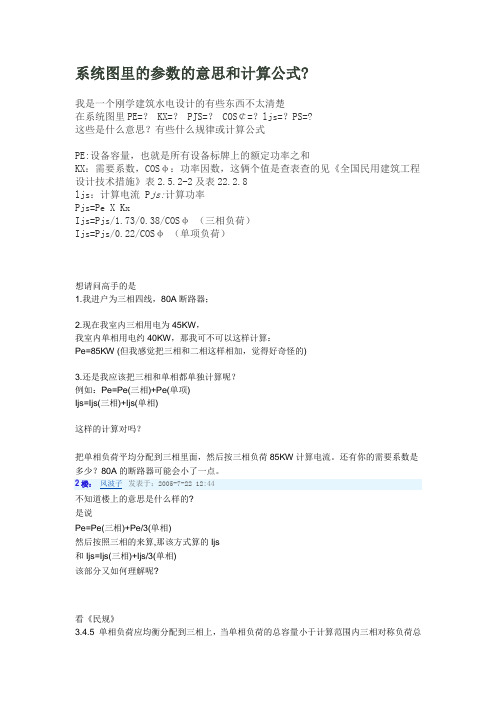

系统图里的参数的意思和计算公式?我是一个刚学建筑水电设计的有些东西不太清楚在系统图里PE=？ KX=？ PJS=？ COS￠=？ljs=？PS=?这些是什么意思？有些什么规律或计算公式PE:设备容量，也就是所有设备标牌上的额定功率之和KX：需要系数，COSφ：功率因数，这俩个值是查表查的见《全国民用建筑工程设计技术措施》表2.5.2-2及表22.2.8ljs：计算电流 P js:计算功率Pjs=Pe X KxIjs=Pjs/1.73/0.38/COSφ（三相负荷）Ijs=Pjs/0.22/COSφ（单项负荷）想请问高手的是1.我进户为三相四线，80A断路器；2.现在我室内三相用电为45KW，我室内单相用电约40KW，那我可不可以这样计算：Pe=85KW (但我感觉把三相和二相这样相加，觉得好奇怪的)3.还是我应该把三相和单相都单独计算呢？例如：Pe=Pe(三相)+Pe(单项)Ijs=Ijs(三相)+Ijs(单相)这样的计算对吗？把单相负荷平均分配到三相里面，然后按三相负荷85KW计算电流。

还有你的需要系数是不知道楼上的意思是什么样的?是说Pe=Pe(三相)+Pe/3(单相)然后按照三相的来算,那该方式算的Ijs和Ijs=Ijs(三相)+Ijs/3(单相)该部分又如何理解呢?看《民规》3.4.5 单相负荷应均衡分配到三相上，当单相负荷的总容量小于计算范围内三相对称负荷总容量的15%时，全部按三相对称负荷计算；当超过15%时，应将单相负荷换算为等效三相负荷，再与三相负荷相加，等效三相负荷可按下列方法计算：(1)只有相负荷时，等效三相负荷取最大相包荷的3倍。

(2)只有线间负荷时，等效三相负荷为：单台时取线间负荷的倍；多台时取最大线间负荷的倍加上次大线间负荷的(3-)倍。

(3)既有线间负荷又有相负荷时，应先将线间负荷换算为相负荷，然后各相负荷分别相加，选取最大相负荷乘3倍作为等效三相负荷。

不好意思，楼上的我看了还是有点不明白；1.(当单相负荷的总容量小于计算范围内三相对称负荷总容量的15%时)这句话中假设(单相负荷的总容量Pe1)，那(三相对称负荷总容量)应该如何计算呢？是否单相Pe1/(Pe1+Pe三相)同15%比较呢？如果是这样，因为三相的功率和单相的功率不是一个含义啊？比如单项3KW，三相3KW，是同一个含义吗？？2.相负荷容易计算，那你(2)中的线间负荷应该如何计算呢？？线负荷的含义是什么呢？？请高手给于帮忙pe=(45/3+40)*3=165KW若Kx=0.9Pjs=Pe*Kx=165*0.9=148.5KW若Cos⊙=0.9Ijs=Pjs/(0.38*1.732*0.9)=250.7所以,80A的断路器是不满足要求的我略微清楚了：我那40KW是单相总和pe=45+40=85KW(即Pe=三相Pe1+单相Pe2)若Kx=0.9Pjs=Pe*Kx=85*0.9=76.5KW若Cos⊙=0.9Ijs=Pjs/(0.38*1.732*0.9)=129.15所以,要选130A的塑壳断路器了，才能够满足要求了(好像小型断路器只有125A哦)。

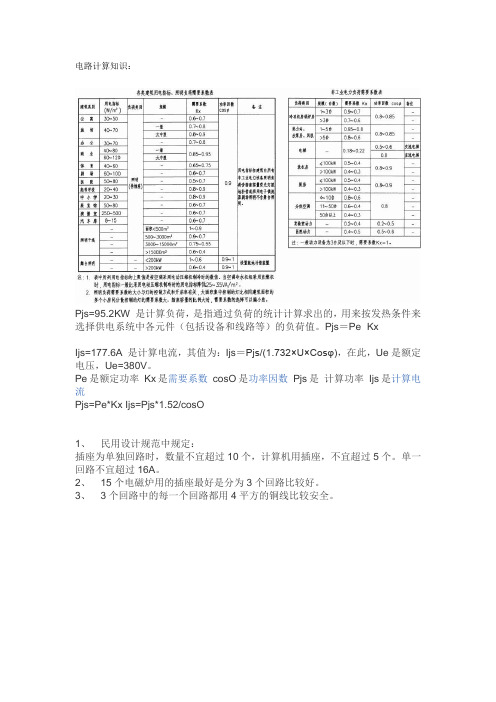

电路计算知识：Pjs=95.2KW 是计算负荷，是指通过负荷的统计计算求出的，用来按发热条件来选择供电系统中各元件（包括设备和线路等）的负荷值。

Pjs＝Pe×KxIjs=177.6A 是计算电流，其值为：Ijs＝Pjs/(1.732×U×Cosφ)，在此，Ue是额定电压，Ue=380V。

Pe是额定功率Kx是需要系数cosO是功率因数Pjs是计算功率Ijs是计算电流Pjs=Pe*Kx Ijs=Pjs*1.52/cosO1、民用设计规范中规定：插座为单独回路时，数量不宜超过10个，计算机用插座，不宜超过5个。

单一回路不宜超过16A。

2、15个电磁炉用的插座最好是分为3个回路比较好。

3、3个回路中的每一个回路都用4平方的铜线比较安全。

Pe：额定功率Pj：计算有功功率Sj：计算视在功率Ij：计算电流Kx：同时系数cosφ：功率因数Pj=Kx*PeSj=Pj/cosφ单相供电时，Ij=Sj/Ue三相供电时，Ij=Sj/√3Ue你补充给出的条件不足，不能正确计算。

如果假设采用~220V单相供电，同时系数Kx取1.0，功率因数cosφ取0.8，则Pe=13KWPj=13*1=13KWIj=1300/（0.8*220）=7.39A三相负荷：P=√3*U*I*cosφP：负载功率U：电源电压I：负载电流cosφ：功率因素（阻性负载cosφ=1，感性负载cosφ＜1，电动机cosφ≈0.8）当电源、负荷一定时，按照以上公式算出负荷电流I，然后查看电工手册中《500伏铜芯绝缘导线长期连续负荷允许载流量表》，按照线路敷设形式、线路工作环境温度初选出合适的电缆线径，最后根据：R＝ρ×L/SR：线路电阻ρ：线路材料电阻率（若采用铜芯电线，电阻率：ρ＝0.0172）L：线路总长S：线路截面积算出线路电阻，进而算出期间电压降；验证是否满足规范要求，若不满足，调整之。

这样便可以确定电缆大小了。

Pe是设备容量，一般是将所有设备铭牌容量相加而求得。

Pjs 是计算负荷，是指通过负荷的统计计算求出的，用来按发热条件来选择供电系统中各元件（包括设备和线路等）的负荷值，用电单位到供电部门申报的用电功率就是指此计算功率。

Pjs＝Pe×Kx，其中Kx是需要系数，是用电设备在最大负荷时需要的有功功率（Pjs 计算负荷）与设备容量Pe之比。

这个数值可根据负荷性质，查表求得，并根据经验对其进行修正。

Ijs是计算电流，其值为：Ijs＝Pjs/(1.732×U×Cosφ)，在此，Ue是额定电压，Ue=380V。

Cosφ是功率因数值，一般这个数值可根据负荷性质，查表求得，也可参看设备铭牌。

用电设备的额定功率Pe是指这个设备的输出功率，它与输入容量之间有一个效率n1；用电设备不一定满载工作，存在一个负荷系数Ks；用电设备组的全部设备并不同时运行，存在同时运行系数Kt；向用电设备供电的线路有损耗，存在线路效率n2。

所以用电设备的有功功率需要量为P30=Pe*Ks*Kt/(n1*n2) 我们令需要系数Kx＝Ks*Kt/(n1*n2 需要系数的值总小于1，它不仅与设备的负荷率、效率、台数、工作情况及线路损耗有关，而且与维护管理水平等因素也有关系。

一般同类型建筑、同类型用电设备（组），需要系数很接近，可通过实测统计用一个典型值来表征实际上应该说同时系数隶属于需要系数，是为了考虑设备组之间的同时使用，用于计算干线负荷。

二者的关系：需要系数Kx=(k1xk2)/(q1xq2) q1：设备输出容量与输入容量之间的效率q2：用电设备不一定满载工作，之间存在的复合系数k1：同时运行系数k2：用电设备有线路损耗，线路效率这个值总小于1，不仅与设备的符合率、效率、台数、工作情况和线路损耗有关，还与维护管理水平等因素有关。

照明回路计算的正确方法是： 1.白只灯、卤物灯回路：a.单相回路：Pjs=Pd*Kx；Ijs=Pd*Kx/V；b.三相回路：Pjs=Pd*Kx；Ijs=Pd*Kx/3*V。

需用系数和功率因素的一些问题PE=141KWKX=0.65,COSX=0.85PJS=92KWSJS=108KVALJS=163A据cosφ＝0.85 得tgφ＝0.62有功功率计算：Pjs＝Pe×kx＝141kW×0.65＝91.65kW无功功率计算：Qjs＝Pjs×tgφ＝91.65kW×0.62＝56.82kVar计算负荷：Sjs＝√Pjs²+ Qjs²=√91.65²+56.82²＝107.84kVA计算电流：Ijs＝108kVA×1000/380V/1.73＝164A000000其中tgφ、cosφ、KX又是如何得出来的？需用系数，包括同时系数的，由同时系数得的。

同时系数只同时使用的设备同时间的概率，需用系数指计算电流的需用系数。

需用系数除了得考虑同时系数（即考虑各种设备不会同时使用的系数），还需要考虑负荷系数（即各种设备部可能都达到额定值）。

这样算下来的计算负荷就小于各种设备总负荷的相加值。

kx是需用系数，是由同时系数乘以负荷系数得来的。

用来描述用电设备的真实负荷和设备额定负荷之间的长期关系。

我们可以通过需用系数来计算计算负荷。

这种方法就叫需用系数法，是三种常用的计算负荷的方法之一，也是最常用和简单的方法。

kx可以查表得来，表中通过你对负荷性质的筛选可以找到你需要的kx值。

比如是大范围办公照明还是电镀车间还是电解车间等等。

表中除了有kx之外还有tgφ、cosφ都可以查。

属于经验数据。

当然。

如果只求计算负荷的话，只要cosφ就好了。

不需要用tgφ。

从你给出的式子也可以看出这一点。

Sjs＝Pjs/cosφ关于计算电流中的1.73是什么？根号3等于1.732。

它只取了小数点后两位。

这样看就能把他们的单位换算看清楚些108kVA×1000=108000 VA108000va除以380V=....安由于这个是三项电，它的单项电流需要乘以根号3...乘以1.73＝164A所以Ijs=164安1、cosφ、Kx是经验数据；2、根号3=1.732.计算电流，用这样的公式形式会更容易理解：Ijs=[（Pe/3）/220]*Kx/cosφ=[（141000/3）/220]*0.65/0.85=163.3（A0000000000000.00000电力负荷计算方法包括:利用系数法、单位产品耗电量法、需要系数法、二项式系数法。

一、1、Pe总负荷Pjs计算负荷Ijs计算电流Pe设备功率，Pjs计算功率，Ijs计算电流Pjs=Kx*Pe Kx:需要系数（查表计算电流用来整定导线和断路器脱扣器值等。

比如三台2kw单相空调，则6kw为总的设备功率，取需要系数0.9，功率因素0.8，则计算电流为6x0.9/0.8x220=30.68A，计算功率为6x0.9=5.4kw。

例子为单相的，三相的自己去弄懂。

380/220V三相平衡负荷的计算电流：Ijs=Pjs/(1.732*Ue*cosφ) 220V单相负荷的计算电流：Ijs=P js/(Ued*cosφ)2,有一个配电箱图,有8条出线,在其输入线下方标有:"Pe=136KW Kx=0.7 Cosφ=0.8 Pjs=95.2KW Ijs=177.6A","Pe=136KW Kx=0.7 Pjs=95.2KW Ijs=177.6A"分别表示什么? Cosφ=0.8是怎么得出的最佳答案Pe=136KW 是设备容量，一般是将所有设备铭牌容量相加而求得。

Kx=0.7 是需要系数，是用电设备在最大负荷时需要的有功功率（Pjs计算负荷）与设备容量Pe之比。

这个数值可根据负荷性质，查表求得，并根据经验对其进行修正。

Cosφ=0.8 是功率因数值，一般这个数值可根据负荷性质，查表求得，也可参看设备铭牌。

Pjs=95.2KW 是计算负荷，是指通过负荷的统计计算求出的，用来按发热条件来选择供电系统中各元件（包括设备和线路等）的负荷值。

Pjs＝Pe×KxIjs=177.6A 是计算电流，其值为：Ijs＝Pjs/(1.732×U×Cosφ)，在此，Ue是额定电压，Ue=380V。

3、请问：一根4*240+1*120和一根4*95+1*50的电缆并联使用，当有500A电流通过时，计算每根电缆的电流是多少，这么施工行不行？为什么？会不会在使用中使其中的个某个电缆发热。

关于需用系数和一些老问题，待解决2008年06月19日星期四 15:44PE=141KW --------------（额定）安装容量，所带负载容量和；就是额定负荷KX=0.65,COSX=0.85 -----需用系数0.65；功率因数0.85；PJS=92KW --------------计算有功功率92KW，根据前2项计算得出；SJS=108KVA ------------视在功率、计算负荷108KVA；LJS=163A---------------计算电流163A。

据cosφ＝0.85 得 tgφ＝0.62有功功率计算： Pjs＝Pe×kx＝141kW×0.65＝91.65kW无功功率计算： Qjs＝Pjs×tgφ＝91.65kW×0.62＝56.82kVar计算负荷：Sjs＝√Pjs²+ Qjs²=√91.65²+56.82²＝107.84kVA(此处为Pj²+ Qj²的和开平方)计算电流：Ijs＝108kVA×1000/380V/1.73＝164A那么tgφ、cosφ、KX又是如何得出来的？特别是需用系数是否有参考还是计算得出？关于计算电流中的1.73如何理解？计算Ijs(2009-04-25 18:51:34)标签：杂谈系统图里的参数的意思和计算公式?我是一个刚学建筑水电设计的有些东西不太清楚在系统图里PE=？ KX=？ PJS=？ COS￠=？ljs=？PS=?这些是什么意思？有些什么规律或计算公式PE:设备容量，也就是所有设备标牌上的额定功率之和KX：需要系数，COSφ：功率因数，这俩个值是查表查的见《全国民用建筑工程设计技术措施》表2.5.2-2及表22.2.8ljs：计算电流 P js:计算功率Pjs=Pe X KxIjs=Pjs/1.73/0.38/COSφ（三相负荷）Ijs=Pjs/0.22/COSφ（单项负荷）电缆载流量计算——根据电流选电缆(2009-06-18 11:30:48)标签：杂谈电缆载流量计算——根据电流选电缆 [转帖 2007-09-17 11:05:50]字号：大中小导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。
