河南平禹煤电公司方山矿二1煤新井主排水系统改造方案

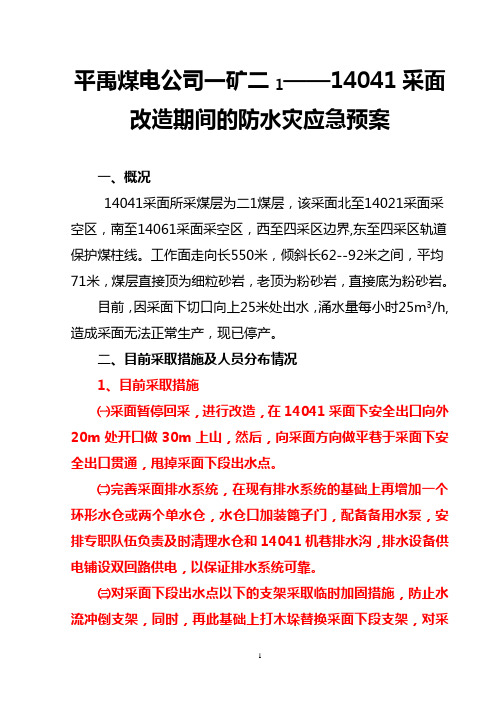

平禹煤电公司一矿二1——14041采面改造期间的防水灾应急预案一、概况14041采面所采煤层为二1煤层，该采面北至14021采面采空区，南至14061采面采空区，西至四采区边界,东至四采区轨道保护煤柱线。

工作面走向长550米，倾斜长62--92米之间，平均71米，煤层直接顶为细粒砂岩，老顶为粉砂岩，直接底为粉砂岩。

目前，因采面下切口向上25米处出水，涌水量每小时25m3/h,造成采面无法正常生产，现已停产。

二、目前采取措施及人员分布情况1、目前采取措施㈠采面暂停回采，进行改造，在14041采面下安全出口向外20m处开口做30m上山，然后，向采面方向做平巷于采面下安全出口贯通，甩掉采面下段出水点。

㈡完善采面排水系统，在现有排水系统的基础上再增加一个环形水仓或两个单水仓，水仓口加装篦子门，配备备用水泵，安排专职队伍负责及时清理水仓和14041机巷排水沟，排水设备供电铺设双回路供电，以保证排水系统可靠。

㈢对采面下段出水点以下的支架采取临时加固措施，防止水流冲倒支架，同时，再此基础上打木垛替换采面下段支架，对采面下段进行回收，使用炮泥装编织袋构筑堵水墙，封堵出水点，埋设φ300mm直径的管子把水引至水仓，派专人24小时观测出水点涌水情况，并及时向指挥部汇报。

2、人员分布情况目前，在四采区施工的主要分布在14041采面、四采区轨道上山、四采区皮带上山。

为保证在14041采面改造期间出现突发情况后人员能快速、安全撤离，上述各地点及四采区各临时施工地点每班必须明确一名施工现场负责人，安排专人守护施工地点的电话，并带领职工学习本预案，熟悉避灾路线。

矿调度室必须保证每个施工地点的通讯设备完好，通讯线路畅通。

三、领导组织在14041采面进行改造期间，矿井成立防水灾应急抢险指挥部，指挥部设在矿生产调度室。

总指挥：王孝林副总指挥：于继华罗矿山陈合军李广海黄嵩成员：孙水祥张军伟赵军杰李自春张金领安保平贺宝峰李少强武新杰宋玉海董泽涌吴水彦武金停刘明亮武建勋防水灾应急领导小组主要负责14041采面改造期间防水灾工作的全面协调和指挥，处理改造期间出现临时问题。

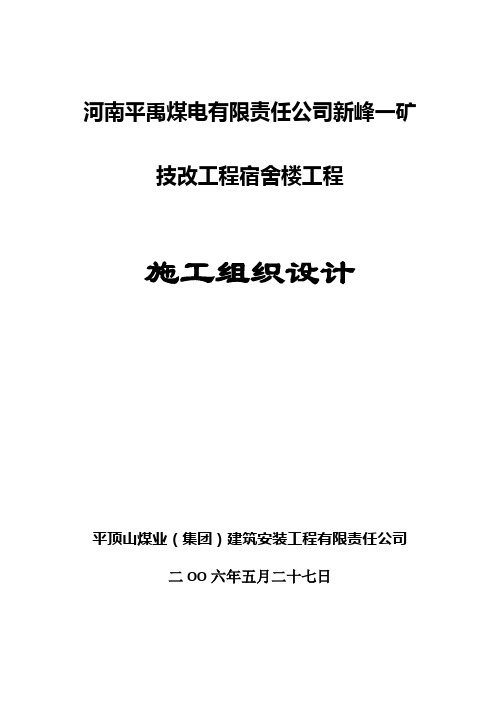

河南平禹煤电有限责任公司新峰一矿技改工程宿舍楼工程施工组织设计平顶山煤业（集团）建筑安装工程有限责任公司二OO六年五月二十七日施工组织设计目录第一章工程概况 ............................................................ 错误!未定义书签。

第二章施工组织及施工部署......................................... 错误!未定义书签。

施工目标 .................................................................... 错误!未定义书签。

施工方案 .................................................................... 错误!未定义书签。

第三章施工准备 ............................................................ 错误!未定义书签。

现场准备 .................................................................... 错误!未定义书签。

技术准备 .................................................................... 错误!未定义书签。

物资、机械设备及资金准备..................................... 错误!未定义书签。

组织准备 .................................................................... 错误!未定义书签。

第四章主要施工方法 .................................................... 错误!未定义书签。

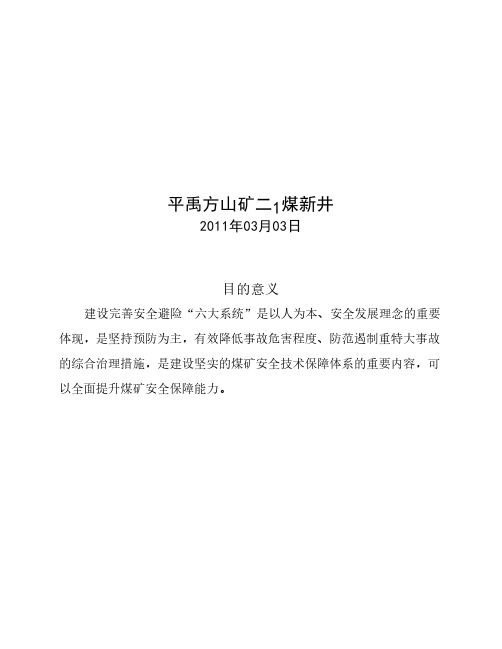

平禹方山矿二1煤新井2011年03月03日目的意义建设完善安全避险“六大系统”是以人为本、安全发展理念的重要体现，是坚持预防为主，有效降低事故危害程度、防范遏制重特大事故的综合治理措施，是建设坚实的煤矿安全技术保障体系的重要内容，可以全面提升煤矿安全保障能力。

目 录第一章 矿井概况——————————————————5第一节 自然属性————————————————5第二节 主要系统————————————————5第三节 生产布局————————————————7第四节 劳动组织————————————————7第二章 矿井安全避险“六大系统”现状及存在问题———8 第一节 监测监控系统——————————————8第二节 人员定位系统——————————————8第三节 压风自救系统——————————————8第四节 供水施救系统——————————————9第五节 通信联络系统——————————————9第六节 井下紧急避险系统————————————10第三章 安全避险“六大系统”建设方案————————10第一节 监测监控系统规划————————————10第二节 人员定位系统规划————————————11第三节 压风自救系统规划————————————13第四节 供水施救系统规划————————————13第五节 通信联络系统规划————————————13第六节 井下紧急避险系统规划——————————14第四章 组织措施——————————————————14第一节 组织领导————————————————14第二节 建设标准——————————————————18第五章 预算————————————————————21附图：一、监测监控系统规划图二、人员定位系统规划图三、压风自救系统规划图四、供水施救系统规划图五、通信联络系统规划图六、井下紧急避险系统规划图井下安全避险“六大系统”建设规划方案第一章 矿井概况第一节 自然属性方山矿二1煤新井位于河南省禹州市方山镇境内，东距禹州市30Km，南距方山镇3Km。

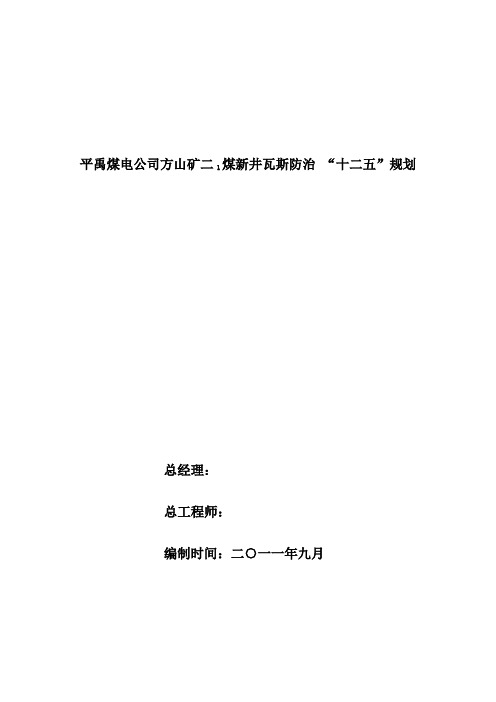

平禹煤电公司方山矿二煤新井瓦斯防治“十二五”规划1总经理：总工程师：编制时间：二○一一年九月目录一、矿井概况 (3)1.矿井基本情况 (3)2.地质特征 (6)二、矿井瓦斯赋存状况及规律 (9)1.煤与瓦斯突出鉴定及区域划分情况 (9)2. 瓦斯基础参数情况 (9)3.煤层瓦斯赋存状况及规律 (10)4.煤与瓦斯突出情况及简要规律分析 (10)三、区域瓦斯治理现状及存在问题 (11)1.矿井区域瓦斯治理现状 (11)2.存在的主要问题 (11)四、规划的编制原则、依据及技术线路 (12)1.编制原则及依据 (12)2.区域瓦斯治理技术路线 (13)五、规划的工作目标 (17)1.基本目标： (17)2.其他目标 (18)六、工程接替 (18)1.矿井水平、采区接替及存在问题 (18)2.矿井采掘接替安排 (19)3.四个煤量时空关系分析 (21)4.保护层开采 (21)5.瓦斯治理工程 (21)6.石门揭煤工程 (22)7.钻孔工程安排 (22)8.治理工程及装备资金投入 (23)七重点工程 (24)1. 一通三防重点工程 (24)1.1 瓦斯抽采系统 (24)1.2 安全监控系统 (24)2.瓦斯治理示范工程 (25)3.瓦斯利用示范工程 (25)八、瓦斯治理保障性措施 (25)1.制度保障 (25)2.机构保障 (27)3.素质保障 (29)4.技术保障 (30)5.投入保障 (31)附表1 (32)附表2 (33)附表3 (34)附表4 (35)一、矿井概况1.矿井基本情况⑴矿井概述方山矿二1煤新井地处禹州市西30Km，南距方山镇约3Km。

行政隶属方山镇管辖，许（昌）洛（阳）公路从区北白沙镇通过，井田至禹州有柏油公路相通。

至方山、白沙、鸠山间皆有简易公路相通，公路四通八达，区内交通方便。

矿区西部（浅部）由南向北分别与银都矿业有限公司、三古垌军阳矿业有限公司、麒华煤业有限公司接壤，三个公司均开采二1煤层。

禹州市三古垌军阳矿业有限公司中长期防治水措施规划编制人：靳铭建编制日期：二00九年中长期防治水规划我们禹州市三古垌军阳矿业有限公司位于禹州市方山镇内上庄村境内，开采二1煤层，设计生产能力15万吨/年。

开采中受上部老空水及老巷积水的严重威胁，为预防突水事故发生，根据《煤矿安全规程》和上级文件精神，结合我矿时间情况，特编制中长期防治水规划如下：一、2009年3-6月分开采井田上部，上部为采空区，为矿井防治水重点。

二、2009年4-7月分，下山掘进及11051采面、11071采面的布置主要防治地板水及顶板水为主。

三、2009年7-10月份，三条下山延伸及11091采面开拓，防治水主要为顶板及地板水防治。

四、2009年11月-2010年上半年开拓下山及11111采面。

五、成立防治水领导小组组长：刘付亮副组长：巫新德王武军将朝领靳铭建韩超磊成员：裴军营许玉臣王祥张占青殷高峰高看远张学堂蒋朝伟高国占六、坚持探放水原则1、坚持“安全第一、预防为主”的安全方针，坚持“先探后掘、有掘必探、不掘也探”的探放水原则。

2、采掘工作面遇下列情况之一时，必须确定探水线进行探水：（1）接近水淹或可能积水的井巷、老窖或相邻煤矿时。

（2）接近含水层、导水断层、溶洞或导水陷落柱时。

（3）打开隔离煤柱放水时。

（4）接近可能与河流、湖泊、水库、蓄水池、水井等相同的断层破碎带时。

（5）接近有出水可能的钻孔时。

（6）接近有水的灌浆区时。

（7）接近其他可能出水的地区时，经探水确认无突水危险后，方可前进。

3、采、掘工作面或其他地点有透水预兆时，就叫“有疑”，不管是否进入探水警戒线，都必须探水。

主要的透水预兆：煤壁挂红、挂汗、空气变冷、煤壁发潮、变暗、发生雾气、有水叫声、顶板淋水加大、顶板来压、底板鼓起或产生裂缝、发生涌声、水色发浑、有臭味和其他症状、有害气体增加，以上透水预兆，只要有其中一条，就是为“有疑”。

老窖水的透水预兆与活水的透水预兆虽有区别，很难识别清楚，为此，只要发现透水预兆，都应按老孔水进行探水。

平禹四矿汇报材料平禹煤电公司四矿二○一一年五月二日尊敬的各位领导：上午好！下面我简要汇报一下进入2011年以来平禹四矿所做的工作。

一、矿井基本情况平禹煤电公司四矿于1958年开工建设，1960年投产，开采六2、七2煤层，设计生产能力15万吨/年。

现投入生产的接替井为1985年12月7日经省地方煤矿公司审查并由新峰矿务局自行设计、在原生产井的基础上改扩建而成的一对矿井，主采二1煤层(即已16-17煤层)，地面标高+165m，井下最低标高-384m，最大垂深549m，设计地质储量2781万吨。

于1996年10月份投入生产，设计生产能力30万吨/年，2007年核定能力30万吨/年。

1995年12月经重庆煤炭科学分院鉴定四矿为煤与瓦斯突出矿井。

二、矿井地理位臵及交通矿井位于禹州市西南8Km，矿区有公路与外界相通，东北至禹州市5km，至许昌市33km，北部1.5km左右有许昌～禹州地方铁路穿过，至许昌与京广铁路相连。

禹州市与新郑市、许昌市、郏县、平顶山市均有公路相连，交通十分便利。

三、井田面积及范围、工业储量和可采储量井田上部(北部)以F1断层(虎头山正断层)为界，下部以-500m煤层底板等高线为界，东至019勘探线，西至029勘探线。

井田面积9.6968km2。

井田位于梁北一号井(即新龙公司)井田范围内，其上部、东部、下部均为梁北一号井井田。

其中上部、东部以虎头山断层为界(落差约300m，断距约200m)，下部以-500m等高线为界；井田西部以029勘探线为界，暂无煤田开采。

截止2009年底矿井剩余地质储量2470.8万吨，其中二1煤层1931.2万吨，六2煤层284.6万吨，七2煤层255万吨。

剩余可采储量1001.44万吨，其中二1煤层590.37万吨，六2煤层217.14万吨，七2煤层193.93万吨。

四、煤层赋存条件矿井主要可采煤层有三层，即六2、七2、二1煤层。

矿井目前回采煤层为二迭系下统山西组的二1煤层，煤层走向为272度，倾向92度，倾角130～140，平均13.50，为缓倾斜单斜构造。

第六章提升、通风、排水及压缩空气设备第一节提升设备一、主提升设备选型（一）皮带斜井胶带运输机皮带斜井作为主运输提运煤炭，装备有：钢绳芯阻燃输送带，B=1000mm，ST2500；双滚筒双电机；Y355L1-4，N=280kw×2。

经验算，胶带输送机能达到0.9Mt/a的运输能力，满足采区0.45Mt/a的需要。

（二）皮带反斜井胶带运输机1、已知条件：①运输能力：180t/h；②皮带倾角：-22°；③倾斜距离：500m；④运输物料：原煤；⑤工作制度：年330d，每日工作16h，3班生产，1班准备；⑥设备不均衡系数：1.4。

2、设计预选：带速：V=2.0m/s, 带宽：B=1000mm；钢绳芯阻然输送带：ST1600；q0=30kg/m；每米上托辊转动部分重量：q′=18.7kg/m；每米下托辊转动部分重量：q″=5.7kg/m；托辊阻力系数：ω=0.03；每米物料重量：q=Q/3.6v=25kg/m；水平长度：L=464m；垂直长度：H=187m。

3、选型计算：①运行时的总阻力：F=F1+F2-F3+F′其中：上分支运行阻力：F1=(q+q0+q′)ωLCOSΦg=(25+30+18.7)×0.03×464×9.81 =10064N下分支运行阻力：F2=(q0+q″)ωLCOSφg=(30+5.7)×0.03×464×9.81=4875N物料提升阻力：F3=qgH=25×9.81×187=45862N附加阻力：F′暂不考虑；则：F=F1+F2-F3 =-30923N。

②总圆周力P=F=-30923N电机处于发电状态运行③传动滚筒上的轴功率N0：N0=pv/102×9.81=62kw④胶带张力，验算胶带强度：采用双滚筒驱动，P1：P2=1：1；α1=200°，α2=200°。
