锅炉安装施工方案
一、前言
在工业生产中，锅炉是非常重要的设备，它能够提供蒸汽、热水等能源，为生产提供必要的热能。

为了确保锅炉的正常运行，保证生产的持续进行，必须合理进行锅炉安装施工。

二、施工前准备
1.安装地点的选择：选择合适的场地进行安装，并确保地基平整、承重
能力强。

2.材料准备：准备好所需的锅炉设备、管道、配件等材料。

3.施工人员：安排经验丰富的施工人员参与施工，保障施工质量。

4.安全措施：提前制定安全方案，确保施工安全。

三、施工流程
1.地基施工：根据锅炉的尺寸要求，在地基上进行基础施工。

2.锅炉设备安装：按照安装图纸要求，将锅炉设备安装到预定位置。

3.管道连接：连接好进水管道、出水管道等管道。

4.电气连接：连接好锅炉的电气设备，确保电气线路的安全。

5.调试检测：完成安装后，进行调试检测，确保锅炉正常运行。

四、注意事项
1.施工过程中要注意安全，严格按照操作规程进行。

2.设备安装要牢固可靠，避免因安装不当导致设备损坏。

3.在施工过程中如遇到问题，及时沟通解决，确保施工进度不受影响。

五、结束语
锅炉安装施工是一项复杂的工程，需要谨慎对待。

只有在严格按照规范操作的情况下，才能确保锅炉设备安装完成后能正常运行，为生产提供持续的能源支持。

希望本文提供的施工方案能对您有所帮助。

锅炉安装工程施工方案一、施工单位组织1. 施工单位为专业安装公司，从事锅炉安装工程已有多年经验，具有资质和丰富的施工经验。

2. 针对本项目，施工单位将成立项目部，项目部经理负责项目总体管理，下设技术部、质量部、安全部等相关部门，并配备合适的项目经理、技术人员和施工人员。

3. 项目部将提前派遣技术人员到现场进行勘察和测量，为施工前的准备工作提供参考数据和方案。

4. 施工单位将建立与业主单位的沟通渠道，及时了解业主的需求并根据实际情况调整施工方案。

二、施工前准备工作1. 施工单位完成项目验收后，进行施工方案和施工组织设计，编制施工进度计划和施工预算。

2. 充分落实施工现场“三同时”管理要求，即技术、资料、人员、物资和设备的同步到位，确保施工过程的顺利进行。

3. 组织供货商提供锅炉设备、管材、焊材等相关材料的采购，并对采购材料进行质量监督和验收，确保施工材料的质量符合要求。

4. 召开施工方案专题会议，对整个施工过程进行详细讨论和安排，并制定相应的施工标准和安全措施。

5. 进行施工人员上岗前的技能培训和安全教育，确保施工人员具备相应的技术水平和安全意识。

6. 施工单位对施工现场进行全面勘察和测量，确保施工过程中的准确性和安全性。

三、施工过程详解1. 施工人员按照设计图纸和施工图纸在现场开始施工，首先进行场地准备和基础工程施工。

包括平整场地、打桩、浇筑基础等工作。

2. 进行锅炉本体的安装，按照规范要求进行各个部分的组装，不断进行试装和调整，确保安装质量。

3. 进行管道安装工程，包括管道走向设计、焊接、试压和保温等工作。

4. 进行电气设备的安装工程，包括电缆敷设、设备连接、电气接线等工作。

5. 施工现场进行卫生整治和环境保护工作，保持施工现场的整洁和安全。

6. 进行施工质量检查和验收工作，确保工程质量符合要求。

7. 完成施工任务后，进行项目交接工作，对施工现场进行清理和整理，确保交接工作顺利进行。

四、施工后工作1. 完成锅炉安装工程后，对工程进行验收和试运行，确保设备运行正常和安全。

完整版)锅炉安装施工方案本文是一份关于锅炉安装施工方案的说明。

首先，我们需要明确一些编制依据，包括《锅炉压力安全暂行条例》、《热水锅炉安全技术监察规程》等文件。

接下来，我们来了解一下本工程的概况，包括2台58MW热水锅炉和3台65T/h蒸汽锅炉等设备。

在开始施工之前，我们需要做好一些准备工作。

首先，需要进行技术交底工作，确保所有人员都对图纸和技术文件有充分的了解。

其次，需要对材料进行采购和复检，确保质量合格。

最后，需要准备好施工机具，包括吊装工具、测量工具、焊接工具和安全工具等。

在施工过程中，我们需要采取一些技术质量措施。

首先，需要建立质保体系和机构和岗位责任制，对施工进度和安装质量进行监督和反馈。

其次，需要进行技术培训和焊工培训，确保所有人员都能够熟练掌握锅炉施工工艺。

此外，还需要注意控制安装过程中的几个重要环节，确保每个环节都符合规范工艺要求。

最后，需要按照施工工艺流程进行施工。

在整个施工过程中，需要记录每个步骤和环节的数据，对不符合规范工艺要求的进行整改。

同时，还需要虚心向质量技术监督部请教，多请有关人员检查和指导。

设备安装流程包括设备开箱检验、基础验收、锅炉安装、锅炉辅机安装、锅炉附件及仪表安装、试压、烘煮炉和试运行。

在设备开箱时，甲方人员会逐件清点设备进货清单，并严格检查设备部件的质量情况及相关联的尺寸。

同时，填写设备开箱和检验记录，并确保所有设备都有产品合格证书。

基础验收是设备安装的重要工序。

锅炉及其辅机设备基础应按国家验收规范，由甲方、土建方、乙方、监理共同验收。

根据土建施工单位提供的标高基准和轴线基准，用水准仪和普通标尺测基础标高和水平度，用钢盘尺测基础座标位置及尺寸，用吊线锤、钢板尺测地脚螺栓的铅垂度。

基础尺寸和位置技术质量有一定的要求，如表格所示。

锅炉安装包括链条炉排的安装。

在组装前，需要按表格中的要求进行偏差检查。

墙板的安装需要按照锅炉基准中心线、前后轴中心线、墙板线的顺序进行，并且需要严格按照技术要求进行安装。

一、工程概况本项目为一座蒸汽锅炉房，锅炉房建筑面积为1000平方米，锅炉房内设有2台锅炉，型号分别为DZL10-1.25-AI和DZL20-1.25-AI。

锅炉房主要用于为周边企业提供蒸汽供应。

为确保锅炉安装工程顺利进行，特制定本施工方案。

二、施工准备1.施工图纸及资料：收集并熟悉施工图纸、技术规范、设备说明书等相关资料。

2.施工队伍：组建专业、技术过硬的施工队伍，包括锅炉安装工程师、焊工、电工、管道工等。

3.施工机械：配备必要的施工机械，如吊车、电焊机、切割机、气瓶、扳手等。

4.施工材料：确保施工材料符合国家相关标准和规范，包括锅炉本体、辅机、管道、阀门、保温材料等。

5.施工现场：确保施工现场安全、整洁、有序，符合施工要求。

三、施工工艺1.设备进场及验收：按照设备清单，对设备进行检查、验收，确保设备质量符合要求。

2.锅炉基础施工：根据设计图纸，对锅炉基础进行施工，确保基础稳固、平整。

3.锅炉本体安装：将锅炉本体放置于基础上，调整水平度，确保锅炉本体与基础连接牢固。

4.辅机安装：按照设备说明书，将辅机（如鼓风机、引风机、给水泵等）安装到位，确保辅机与锅炉本体连接牢固。

5.管道安装：按照设计图纸，对管道进行安装，包括蒸汽管道、给水管道、排污管道等。

管道安装应遵循以下原则：（1）管道坡度应符合设计要求；（2）管道连接处应牢固、严密；（3）管道支架设置合理，固定牢固。

6.阀门安装：按照设计图纸，对阀门进行安装，确保阀门开启灵活、密封良好。

7.电气安装：按照设计图纸，对电气设备进行安装，包括控制柜、电缆、电线等。

电气安装应遵循以下原则：（1）电气设备安装位置合理，便于操作和维护；（2）电缆敷设整齐，无交叉、扭曲现象；（3）电气设备接线正确、牢固。

8.保温施工：按照设计要求，对锅炉本体、管道、阀门等设备进行保温施工，确保保温效果良好。

9.调试与试运行：在设备安装完成后，进行调试与试运行，确保锅炉运行正常、安全。

快装锅炉安装技术方案整体安装快装锅炉是一种集成式锅炉，安装简便、操作方便、可移动、节约能源。

下面是整体安装的技术方案，包括准备工作、现场安装、管路连接、电气接线等。

一、准备工作1.确定锅炉的安装位置，应选择通风良好、操作方便、便于排放烟气的地方。

2.安装之前对锅炉及其辅助设备进行检查，确保其完好无损。

3.准备好所需的工具和材料，如扳手、螺栓、垫片、密封胶等。

二、现场安装1.将锅炉和辅助设备安放在预定位置上，确保锅炉的水平度和稳定性。

2.根据锅炉的连接口尺寸，选择合适的法兰和螺栓进行安装，确保连接牢固。

3.安装好锅炉的换热器和燃烧器，注意调整好燃烧器的位置和角度，以确保燃烧稳定。

4.安装好锅炉的控制系统和安全装置，如压力表、温度控制器、安全阀等。

三、管路连接1.对锅炉进出口管道进行连接，先用扳手将法兰和螺栓连接好，再使用密封胶进行密封处理。

2.连接好水源、给水管道和热水系统的管道，确保管道连接紧密，无渗漏现象。

3.根据设计要求，连接好锅炉的燃气管道或燃油管道，注意检查连接处是否存在泄漏。

四、电气接线1.根据锅炉的控制系统设计要求，连接好电源线路，确保电源接地可靠。

2.连接好锅炉的仪表电缆，确保仪表的正常工作。

3.配置好电气控制柜，确保各种电气设备的正常工作。

五、检查和调试1.安装完成后，对锅炉进行全面检查，包括水压测试、燃烧系统测试、电气系统测试等。

2.检查锅炉的各项安全装置是否正常，如压力表、温度控制器、安全阀等。

3.对整套锅炉进行调试，确保其运行稳定、效率高，并能满足设计要求。

最后，一定要按照国家相关标准和锅炉生产厂家提供的技术要求进行安装，确保整体安装质量符合要求。

在安装过程中，应严格按照安全操作规程进行，确保工人的人身安全和设备的完好。

安装完毕后，要做好安全交底和操作培训，确保用户正确使用锅炉。

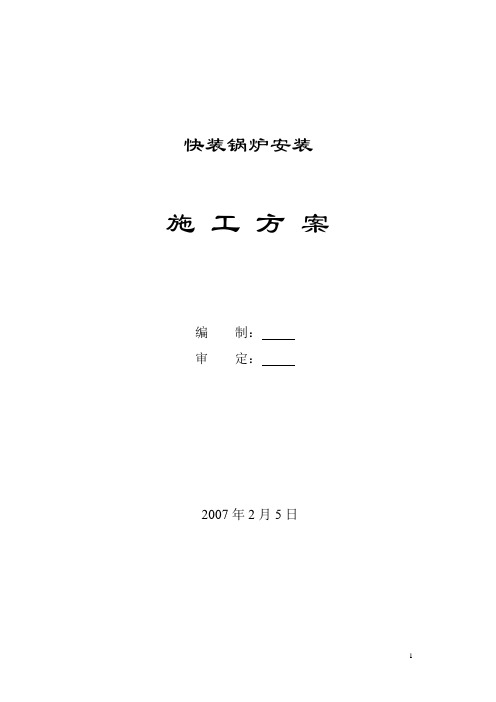

快装锅炉安装施工方案编制：审定：2007年2月5日工程概况本安装工程位于***县。

其用途为由锅炉房内一台燃煤锅炉、向生产车间场提供1.25兆帕压力的蒸汽热源。

工程施工内容主要包括：安装壹台SZL4-1.25-AⅡ锅炉及其全套辅机。

我公司为安全有效的完成该工程、组织了一批施工经验丰富、技术能力强的工作人员进行施工。

为了保证锅炉安全可靠的运行，依据《蒸汽锅炉安全技术监察规程》《工业锅炉安装工程施工及验收规范》GB50273-98的规定，特编制以下施工方案。

一，施工前准备1，精心组织和配备安装施工人员，现场配置专职施工员及质检员并配备管工，胀管工、钳工，起重工，电焊工，电工等工种人员。

2，组织有关技术人员认真熟悉锅炉的安装图纸和安装规范，并及时提出设计图与施工现场中存在的问题。

3，精心组织安装锅炉的施工机具和安装材料，并作好施工现场文明施工的准备工作。

4，科学安排工程进度与施工顺序，以保证此项安装工程的工期和质量。

二，锅炉的安装顺序1，锅炉基础的浇筑及验收。

2，锅炉支撑钢架的安装。

3，平台爬梯的安装。

4，锅炉水冷系统就位安装。

5，省煤器，仪表，管路及阀门等系统的连接安装。

6，锅炉本体的水压试验及签证验收。

7，燃烧设备及配件的安装（链条炉排须在左右集箱安装前安装）。

8，炉墙的砌筑和保温工程的施工。

9，鼓风机、引风机、水泵等设备的安装。

10，除尘器、烟囱和各种管道，阀门，仪表的安装。

11，电气控制台的安装及调试。

三，基础的检查及验收1，基础的检查包括表面不平度及外形尺寸和基础在锅炉房内相对位置及标高，与设计图是否相符。

2，锅炉基础验收合格后，在基础上划出其纵横向中心线及定出锅炉在基础上的相对标高，并分别作好记号，其相对允许误差为1毫米。

四，设备验收及保管1，锅炉部件运到后，应按产品出厂包装清单进行清点并作好记录。

2，运到工地的所有设备应妥善保管，防止变形和锈蚀，设备上涂有防锈油料的部位应保持适当的油层。

3，对锅筒，集箱，管子等主要受压部件应注意检查并加强各管座和管子的保护装置，不得直接放于地面或其它潮湿处，以防止其内外表面腐蚀。

锅炉安装施工方案锅炉安装施工方案一、施工前的准备工作：1. 确定锅炉的安装位置。

要求离燃料储存和输送设备的距离达到规定的安全距离，确保周围环境通风良好。

2. 安装锅炉所需的基础设施，包括浇筑混凝土基础和地面平整。

3. 检查安装锅炉所需的配套设备，如锅炉附件、烟囱、水处理设备等，并保证其质量达到标准要求。

二、施工流程：1. 放置锅炉。

首先需要对锅炉进行解包，然后使用起重设备将锅炉放置在正确的位置上。

在放置过程中，要确保锅炉的稳定性，并防止损坏。

2. 连接烟道系统。

将锅炉与烟囱连接，确保连接处的密封性，防止烟气泄漏。

同时，要注意烟囱材料的耐高温性和耐腐蚀性，以保证烟道系统的正常运行。

3. 安装水处理设备。

将锅炉水处理设备安装在适当的位置上，并进行相应的管道连接。

确保水处理设备能够对锅炉的水质进行有效的处理，防止水垢和腐蚀对锅炉造成损害。

4. 连接输送系统。

根据锅炉所需的燃气或燃油输送方式，对输送设备进行安装和连接。

确保输送系统的安全可靠。

5. 配置控制系统。

安装锅炉的控制系统，并连接到相关的传感器和执行器。

根据锅炉的实际情况和用户需求，进行相应的设置和调试。

三、施工要求：1. 按照相关的设计图纸和规范要求进行施工，确保安装质量符合标准。

2. 严格控制施工期间的质量和进度，确保施工工期不延误，并及时解决施工过程中的技术和质量问题。

3. 施工现场要保持整洁，防止施工垃圾和杂物对周围环境造成污染。

4. 人员安全第一，严格遵守安全操作规程，戴好相关的个人防护装备，确保施工过程中人身安全。

5. 施工完毕后，必须进行全面的检查和试验，确保锅炉安装质量达到要求。

四、施工总结：在锅炉的安装施工过程中，要注重细节，确保每一个环节的质量和安全。

只有做到全方位的施工管理和监控，才能保证锅炉的正常运行和使用安全。

同时，在施工过程中要及时解决各种技术和质量问题，确保工期和质量的双保证。

最后，施工完毕后，要进行全面的检查和试验，以确保锅炉安装质量符合标准要求。

锅炉设备安装施工方案锅炉设备安装施工方案一、安装环境要求1. 施工现场应保持干燥、通风良好的环境。

2. 施工现场应具备满足设备安装的安全和操作空间，并保证施工顺利进行。

3. 地面必须平坦，承重能力足够，以确保设备安装后的稳定性。

4. 设备安装区域应有足够的排放通风能力和防火措施。

5. 施工现场应符合国家相关安全标准。

二、材料和工具准备1. 根据设备的规格和要求，准备好符合国家标准的管道、阀门、附件等材料。

2. 准备好所需的焊接设备、点焊机、电动工具等施工工具。

3. 确保所有材料和工具的质量合格，并进行检查。

三、施工流程1. 安装设备前，先进行施工现场的基础工程施工，确保设备安装的牢固和稳定。

2. 根据设备的设计图纸，结合现场实际条件，进行设备的定位和布置，并进行测量和标注。

3. 根据设备要求和管道设计方案，进行管道的切割、焊接和连接，保证管道的紧密和密封性。

4. 根据设备的要求安装附件和阀门，并进行调试和检测，确保安装的正常使用。

5. 完成设备的安装后，进行设备的试运行，根据设备的要求进行调试和参数的调整，确保设备的正常运行。

6. 完成试运行后，进行设备的验收检测，确认设备符合相关标准和要求。

四、安全措施1. 施工人员必须佩戴安全帽、安全鞋等个人防护装备，严禁穿拖鞋、高跟鞋等不安全的服装。

2. 施工现场必须设置警示标志，禁止未经许可的人员进入施工区域，确保施工的安全。

3. 施工过程中，严禁使用明火进行工作，防止发生火灾和爆炸事故。

4. 严格执行施工现场的作业规程和安全操作规程，确保施工安全。

以上是锅炉设备安装施工的一般方案，具体的施工方案还需根据不同设备的要求和现场条件进行调整和实施。

在施工过程中，务必严格遵守安全操作规程，做好施工记录和监督，确保设备的安装质量和施工的安全性。

一、工程概况本工程为某工厂锅炉房设备安装工程，主要内容包括锅炉本体、辅助设备、管道系统、电气控制系统等。

工程规模为4台10t/h的蒸汽锅炉，额定压力为1.25MPa。

工程地点位于某工厂内，施工工期为3个月。

二、施工组织与管理1. 施工组织机构（1）项目经理部：负责整个工程的施工组织、协调、管理和监督。

（2）技术负责人：负责技术指导、施工方案的编制和实施。

（3）施工员：负责现场施工管理、质量控制和进度安排。

（4）安全员：负责现场安全监督、安全教育和安全检查。

2. 施工管理措施（1）严格执行国家有关施工规范和标准。

（2）加强施工人员培训，提高施工技能和安全意识。

（3）建立健全施工现场管理制度，确保工程顺利进行。

（4）加强施工现场安全文明施工管理，确保施工环境整洁。

三、施工准备1. 材料准备（1）锅炉本体、辅助设备、管道系统、电气控制系统等设备、材料齐全，符合设计要求。

（2）各种施工工具、机具、量具等准备齐全。

2. 施工方案编制（1）根据工程特点和施工要求，编制详细的施工方案。

（2）明确施工工艺、施工流程、质量控制要点和进度安排。

（3）针对关键工序和难点问题，制定专项施工方案。

四、施工工艺与流程1. 锅炉本体安装（1）检查锅炉本体外观，确保无损坏、变形等缺陷。

（2）将锅炉本体吊装到安装位置，调整水平度和垂直度。

（3）连接锅炉本体与辅助设备，进行管道、电气、仪表等连接。

2. 辅助设备安装（1）检查辅助设备外观，确保无损坏、变形等缺陷。

（2）将辅助设备吊装到安装位置，调整水平度和垂直度。

（3）连接辅助设备与锅炉本体，进行管道、电气、仪表等连接。

3. 管道系统安装（1）检查管道系统材料，确保符合设计要求。

（2）按照设计要求进行管道安装，确保管道水平度和垂直度。

（3）进行管道连接、试压、保温等工序。

4. 电气控制系统安装（1）检查电气控制系统设备，确保无损坏、变形等缺陷。

（2）按照设计要求进行电气控制系统安装，确保电气线路连接正确。

工程名称：XX公司卧式快装锅炉安装工程建设单位：XX公司工程地点：XX公司锅炉房工程内容：安装一台卧式快装锅炉及附属设备。

二、编制依据1. 《蒸汽锅炉安全技术监察规程》2. GB50273-1998《工业锅炉安装工程施工及验收规范》3. GB50231-1998《机械设备安装工程施工及验收通用规范》4. GB50275-1998《压缩机、风机、泵安装工程施工及验收规范》5. GB50245-97《工业金属管道施工及验收规范》6. GB1236-《现场设备、工业管道焊接工程施工及验收规范》三、施工准备1. 材料要求（1）锅炉必须具备图纸、产品合格证书、安装使用说明书、劳动部门的质量监检证书。

（2）锅炉设备外观应完好无损，炉墙绝热层无空鼓、无脱落，炉拱无裂纹、无松动，受压元件可见部位无变形、无损坏。

（3）锅炉配套附件和附属设备应齐全完好，并符合要求。

2. 主要机具（1）机具：卷扬机或绞磨、千斤顶、链式起重机、砂轮机、套丝机、手电钻、冲击钻、砂轮锯、电焊机等。

（2）工具：各种扳手、夹钳、试压泵、手锯、榔头、布剪子、滑轮、道木、滚杠、钢丝绳、大绳、索具、气焊工具等。

（3）量具：钢板尺、钢卷尺、卡钳、塞尺、水平仪、水平尺、游标卡尺、焊缝检测器、温度计、压力表、线坠等。

四、施工程序1. 施工准备（1）核对材料、设备，确保其符合要求。

（2）熟悉图纸，了解设备安装位置、尺寸及要求。

（3）制定施工方案，明确施工步骤、质量要求和进度安排。

2. 设备基础施工（1）根据图纸要求，测量设备基础位置。

（2）挖设设备基础坑，验收合格后进行垫层施工。

（3）浇筑设备基础，养护达到强度要求。

3. 锅炉安装（1）将锅炉整体运输至现场，使用吊车进行吊装。

（2）将锅炉放置在设备基础上，调整水平。

（3）连接锅炉管道、附件，进行试压、冲洗。

4. 燃烧设备安装（1）安装燃烧器，调试其燃烧性能。

（2）安装风机、烟道，进行系统调试。

5. 系统调试（1）进行锅炉系统单机试运转，确保各部件运行正常。
