西交《泵与风机》在线作业满分答案

泵与风机（课后习题答案）第五章5-1 水泵在n=1450r/min 时的性能曲线绘于图5-48中，问转速为多少时水泵供给管路中的流量为Hc=10+17500q v 2（q v 单位以m 3/s 计算）？已知管路特性曲线方程Hc=10+8000q v 2（q v 单位以m 3/s 计算）。

2q v (L/s) 0 10 20 30 40 50 q v (m 3/s) 0 0.01 0.02 0.03 0.04 0.05 Hc （m ） 10 10.8 13.2 17.2 22.8 30同一水泵，且输送流体不变，则根据相似定律得：5-2 某水泵在管路上工作，管路特性曲线方程Hc=20+2000q v 2（q v 单位以m 3/s 计算），水泵性能曲线如图5-49所示，问水泵在管路中的供水量是多少？若再并联一台性能相同的水泵工作时，供水量如何变化？ 【解】绘出泵联后性能曲线2q v (L/s) 0 10 20 30 40 50 60 q v (m 3/s) 0 0.01 0.02 0.03 0.04 0.05 0.06Hc （m ） 20 20.2 20.8 21.8 23.2 25 27.2 管路特性曲线与泵并联后性能曲线交于M 点（56L/s ，25m ）.5-3为了增加管路中的送风量，将No.2风机和No.1风机并联工作，管路特性曲线方程为p =4 q v 2（q v 单位以m 3/s 计，p 以p a 计），No.1 及No.2风机的性能曲线绘于图5-50中，问管路中的风量增加了多少？2q v (103m 3/h) 0 5 10 15 20 25 q v (m 3/s) 0 1.4 2.8 4.2 5.6 7p （p a ）0 7.84 31.36 70.56 125.44 196 ×103m 3/h ，700p a ）于单独使用No.1风机相比增加了33×103-25×103=8 m 3/h5-4 某锅炉引风机，叶轮外径为1.6m ，q v -p 性能曲线绘于图5-51中，因锅炉提高出力，需改风机在B 点（q v =1.4×104m 3/h ，p =2452.5p a ）工作，若采用加长叶片的方法达到此目的，问叶片应加长多少？min /r 114246145030m m p m p =⨯==v v v q n n q q ，【解】锅炉引风机一般为离心式，可看作是低比转速。

s n =泵与风机答案A 卷一.判断题：(共5题，每题3分，共15分)1. 2.❆ 3. 4. ❆ 5.二.填空题(共6个空，每空2分，共12 分)1.v Pe q P =2.容积 流动3.4.叶轮 进气箱三.问答题：(共7题，1-5题每题2分，6、7每题6分，共22分)1. 单位重量的液体在泵内所获得的能量称为扬程。

扬程用符号H 表示，其单位为米。

2. 叶片式泵与风机又有离心式、轴流式及混流式。

3.4. 泵与风机的工作是以输送流量为自变量、扬程(全压)、轴功率、效率为函数所画出的图像。

5.几何相似、运动相似、动力相似。

6. （1）机械损失。

泵与风机的机械损失包括轴与轴承的摩擦损失，轴与轴端密封的摩擦损失及叶轮圆盘的摩擦损失。

（2）容积损失在旋转与静止的部件之间不可避免地有间隙存在，高压区的流体会通过间隙流入低压区。

从高压区流入低压区的这部分流体，虽然在叶轮中获得了能量，但却消耗在流动的阻力上，这种能量损失称为容积损失。

（3）流动损失流体从泵或风机进口流至出口的过程中，会遇到许多流动阻力，产生流动阻力损失。

流动阻力损失主要由两部分组成，一是摩擦阻力损失和局部阻力损失：二是工况变化而造成的冲击损失。

7. A 内因(1)降低叶轮入口部分流速。

一般采用两种方法：①适当增大叶轮入口直径；②增大叶片入口边宽度。

(2)采用双吸式叶轮。

双吸式叶轮的必需汽蚀余量是单吸式叶轮的63％，因而提高了泵的抗汽蚀性能。

(3)增加叶轮前盖板转弯处的曲率半径。

这样可以减小局部阻力损失。

(4)叶片进口边适当加长。

即向吸人方向延伸，并作成扭曲形。

(5)首级叶轮采用抗汽蚀性能好的材料。

如采用含镍铬的不锈钢、铝青铜、磷青铜等。

B 外因(1)减小吸入管路的流动损失。

即可适当加大吸入管直径，尽量减少管路附件，如弯头、阀门等，并使吸人管长最短。

(2)合理确定两个高度。

即几何安装高度及倒灌高度。

(3)采用诱导轮。

主叶轮前装诱导轮，使液体通过诱导轮升压后流入主叶轮(多级泵为首级叶轮)，因而提高了主叶轮的有效汽蚀余量，改善了泵的汽蚀性能。

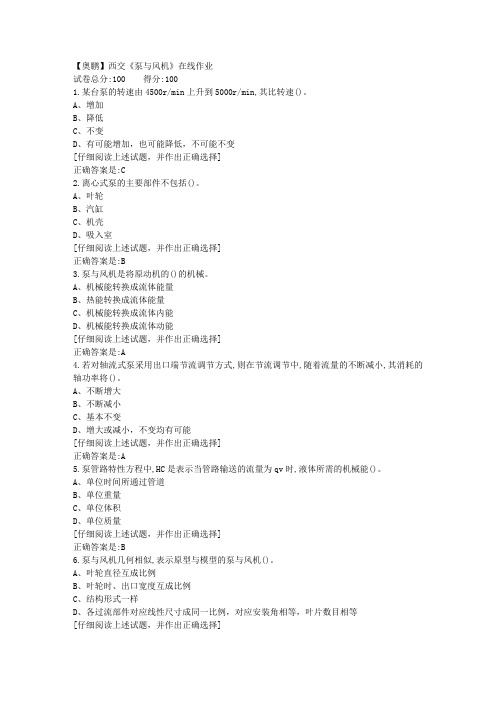

【奥鹏】西交《泵与风机》在线作业
试卷总分:100 得分:100
1.某台泵的转速由4500r/min上升到5000r/min,其比转速()。

A、增加
B、降低
C、不变
D、有可能增加，也可能降低，不可能不变
[仔细阅读上述试题，并作出正确选择]
正确答案是:C
2.离心式泵的主要部件不包括()。

A、叶轮
B、汽缸
C、机壳
D、吸入室
[仔细阅读上述试题，并作出正确选择]
正确答案是:B
3.泵与风机是将原动机的()的机械。

A、机械能转换成流体能量
B、热能转换成流体能量
C、机械能转换成流体内能
D、机械能转换成流体动能
[仔细阅读上述试题，并作出正确选择]
正确答案是:A
4.若对轴流式泵采用出口端节流调节方式,则在节流调节中,随着流量的不断减小,其消耗的轴功率将()。

A、不断增大
B、不断减小
C、基本不变
D、增大或减小，不变均有可能
[仔细阅读上述试题，并作出正确选择]
正确答案是:A
5.泵管路特性方程中,HC是表示当管路输送的流量为qv时,液体所需的机械能()。

A、单位时间所通过管道
B、单位重量
C、单位体积
D、单位质量
[仔细阅读上述试题，并作出正确选择]
正确答案是:B
6.泵与风机几何相似,表示原型与模型的泵与风机()。

A、叶轮直径互成比例
B、叶轮时、出口宽度互成比例
C、结构形式一样
D、各过流部件对应线性尺寸成同一比例，对应安装角相等，叶片数目相等
[仔细阅读上述试题，并作出正确选择]。

泵与风机学习指导书第1章练习题名词解释1）泵（2）泵的扬程（3）风机的全压（4）轴功率2．简答题（1）简述热力发电厂锅炉给水泵的作用和工作特点。

（2）简述热力发电厂锅炉引风机的作用和工作特点。

3）按照风机产生的全压大小，风机大致可分为哪几类？（4）叶片泵大致可分为哪几类？第二章练习题1．名词解释（1）排挤系数（2）基本方程式（3）轴向旋涡运动（4）反作用度2．选择题[请在四个备选的答案中选择一个正确答案填至（）内]（5）（1）由于叶轮中某点的绝对速度是相对速度和圆周速度的向量合成，所以（）A. 绝对速度总是最大的；B. 绝对速度的径向分速度总是等于相对速度的径向分速度；C. 绝对速度流动角α总是大于相对速度流动角β；C. 流动效率η h 总是小于1；D. 有实际意义的叶轮，其反作用度τ总是小于1。

3．简答题（1）简述离心式泵与风机的工作原理。

（2）简述流体在离心式叶轮中的运动合成（3）在推导基本方程式时采用了哪些假设？（4）有哪些方法可以提高叶轮的理论扬程（或理论全压）（5）叶轮进口预旋和轴向旋涡运动会对叶轮扬程（或全压）产生如何影响？（6）离心式泵与风机有哪几种叶片型式？各有何优点？（7）为什么离心泵都采用后弯式叶片？（8）在其它条件不变的情况下，叶片出口安装角对叶轮扬程（或全压）有何影响？4．计算题（1）有一离心式水泵，其叶轮的外径D2=22cm，转速n=2980r/min，叶轮出口安装角β 2 a =45 °，出口处的径向速度v 2 r∞ = 3.6m/s。

设流体径向流入叶轮，试按比例画出出口速度三角形，并计算无限多叶片叶轮的理论扬程H T∞，若滑移系数K=0.8，叶轮流动效率η h =0.9，叶轮的实际扬程为多少？（2）某离心式风机的转速为1500r/min，叶轮外径为600mm，内径为480mm，设叶轮有无限多叶片且叶片厚度为无限薄，叶片进、出口处的安装角分别为60°、120°，进、出口处空气的相对速度分别为25m/s、22m/s，空气密度为 1.2kg/m3。

《泵与风机》2在线作业答案一、单选题（共 20 道试题，共 40 分。

）1. 两台泵并联运行时，为提高并联后增加流量的效果，下列说法中正确的是()A. 管路特性曲线应平坦一些，泵的性能曲线应陡一些B. 管路特性曲线应平坦一些，泵的性能曲线应平坦一些C. 管路特性曲线应陡一些，泵的性能曲线应陡一些D. 管路特性曲线应陡一些，泵的性能曲线应平坦一些正确答案：A 满分：2 分2. 下列说法正确的是（）。

A. 在其它条件不变的情况下，泵叶轮进口处预旋总是会导致叶轮扬程较低；B. 在其它条件不变的情况下，泵叶轮进口处预旋总是会导致小于90°；C. 在其它条件不变的情况下，轴向旋涡运动总是会导致叶轮的理论扬程较低；D. 泵叶轮进口处的自由预旋总是会导致小于90°。

正确答案：C 满分：2 分3. 关于离心泵轴向推力的大小，下列说法中不正确的是()A. 与叶轮前后盖板的面积有关B. 与泵的级数无关C. 与叶轮前后盖板外侧的压力分布有关D. 与流量大小有关正确答案：B 满分：2 分4. 驼峰型qv－H性能曲线的特点是：在曲线最高点K点（）A. 为不稳定工作点，其余均为稳定工作区域B. 右侧为不稳定工作区域C. 附近为不稳定工作区域D. 左侧为不稳定工作区域正确答案：D 满分：2 分5. 泵与风机的（）大小不影响流量和扬程。

A. 容积损失B. 机械损失C. 流动损失D. 冲击损失正确答案：B 满分：2 分6. 低压轴流通风机的全压为()A. 1～3kPaB. 5kPa以下C. 3～15kPaD. 15～340kPa正确答案：B 满分：2 分7. 风机的全压是指()通过风机后获得的能量。

A. 单位重量的气体B. 单位质量的气体C. 单位时间内流入风机的气体D. 单位体积的气体正确答案：D 满分：2 分8. 离心式泵的主要部件不包括（）A. 叶轮B. 汽缸C. 机壳D. 吸入室9. 某风机用于输送320～420℃的气体，且气体中含有大量的灰粒，该风机的叶轮采用耐高温、高强度、不锈钢制造，机壳内壁衬有耐磨的锰钢衬板，轴承箱内设有水冷却装置，则该风机为()A. 送风机B. 引风机C. 排粉风机D. 再循环风机正确答案：D 满分：2 分10. 在下列调节方法中，泵不宜采用（）。

(单选题) 1: 1A: AB: BC: CD: D正确答案:(单选题) 2: 温度对辐射换热的影响（）对对流换热的影响。

A: 等于B: 大于C: 小于D: 可能大于、小于正确答案:(单选题) 3: 横掠单管时的对流换热中，特性尺度取（）。

A: 管长LB: 管内径diC: 管外径doD: do-di正确答案:(单选题) 4: 某风机用于输送 320 ～ 420 ℃的气体，且气体中含有大量的灰粒，该风机的叶轮采用耐高温、高强度、不锈钢制造，机壳内壁衬有耐磨的锰钢衬板，轴承箱内设有水冷却装置，则该风机为( )。

A: 送风机B: 引风机C: 排粉风机D: 再循环风机正确答案:(单选题) 5: 1A: AB: BC: CD: D正确答案:(单选题) 6: 泵管路特性方程中，HC是表示当管路输送的流量为qv时，液体所需的机械能（）..A: 单位时间所通过管道B: 单位重量C: 单位体积D: 单位质量正确答案:(单选题) 7: 1A: AB: BC: CD: D正确答案:(单选题) 8: 在非稳态导热时，物体的温度随着（）。

A: 形状变化B: 重量变化C: 时间变化D: 颜色变化正确答案:(单选题) 9: 1A: AB: BC: CD: D正确答案:(单选题) 10: 泵管路特性方程Hc=Hst+φqV2中，HC是表示当管路输送的流量为qv时，液体所需的机械能（）。

A: 单位时间所通过管道B: 单位重量C: 单位体积D: 单位质量正确答案:(单选题) 11: 粘性流体在泵与风机内流动( )。

A: 只产生动能损失B: 产生能量损失C: 只产生势能损失D: 无能量损失正确答案:(单选题) 12: 1A: AB: BC: CD: D正确答案:(单选题) 13: 在( )流动中会出现边界层。

..A: 小雷诺数B: 大雷诺数C: 任何不能忽略黏性效应的D: 任何可以忽略黏性效应的正确答案:(单选题) 14: 对β2e=90°的径向式叶片，离心式泵的的关系曲线为（）。

泵与风机练习题与答案一、单选题（共50题，每题1分，共50分）1、离心泵的效率在()左右。

A、50~70%;B、30~50%;C、40~60%;D、60~80%。

正确答案：D2、在泵的吸入管段利用虹吸作用后可()。

A、提高扬程,节约电能。

B、减小扬程,增大电耗;C、减小扬程,节约电能;D、提高扬程,增大电耗;正确答案：C3、泵的轴封、轴承及叶轮圆盘摩擦损失所消耗的功率称为()。

A、机械损失;B、水力损失;C、摩擦损失。

D、容积损失;正确答案：A4、灰渣泵运行周期短的主要原因是()。

A、磨损严重。

B、扬程高;C、双率低;D、流量大;正确答案：A5、离心泵试验需改工况时,输水量靠()来改变。

A、进口水位;B、进口阀门;C、出口阀门。

D、转速;正确答案：C6、机械密封与填料密封相比,机械密封()。

A、机械损失小。

B、密封性能差;C、价格低;正确答案：A7、后弯叶片可以获得(。

A、较高的压力;B、较高的效率;C、较高的流速。

D、较高的流量;正确答案：B8、在研究流体运动时,按照是否考虑流体的粘性,可将流体分为( )A、牛顿流体及非牛顿流体B、可压缩流体与不可压缩流体C、均质流体与非均质流体D、理想流体与实际流体正确答案：D9、给水泵发生()情况时应进行紧急故障停泵。

A、给水泵某轴承振动达0.06mm;B、给水泵入口法兰漏水;C、给水泵内部有清晰的摩擦声或冲击声。

D、给水泵某轴承有异声;正确答案：C10、小切应力作用于静止牛顿流体时,流体( )A、在过一定时间后才开始流动B、粘度大时仍可保持静止C、即刻开始流动D、是否流动还要看其他条件正确答案：C11、轴流式风机采用()时,具有效率高、工况区范围广等优点。

A、节流调节。

B、入口静叶调节;C、动叶调节;D、转数调节;正确答案：C12、泵运行中发生汽蚀现象时,振动和噪声()。

A、均增大;B、只有前者增大;C、只有后者增大;D、均减小。

正确答案：A13、将极细测压管插入水银中,毛细现象会使得水银液位()A、下降B、上升C、不变D、都有可能正确答案：A14、()是风机产生压头,传递能量的主要构件。

泵与风机试题及答案### 泵与风机试题及答案#### 一、选择题1. 离心泵的工作原理是什么？- A. 利用离心力使液体获得能量- B. 利用重力使液体流动- C. 利用压力差使液体流动- 答案：A2. 下列哪项不是离心风机的特点？- A. 体积小- B. 噪音低- C. 效率低- D. 风量大- 答案：C3. 轴流泵与离心泵的主要区别是什么？- A. 轴流泵的叶轮是径向的- B. 轴流泵的叶轮是轴向的- C. 轴流泵的叶轮是垂直的- 答案：B#### 二、填空题4. 泵的效率是指泵的有效功率与_______功率之比。

- 答案：输入5. 风机的全压是指静压和_______之和。

- 答案：动压6. 泵的流量是指单位时间内通过泵的_______。

- 答案：液体体积#### 三、简答题7. 简述离心泵的启动步骤。

- 答案：- 检查泵和管路系统是否完好，无泄露。

- 打开进口阀门，关闭出口阀门。

- 启动电机，使泵运转。

- 逐渐打开出口阀门，调整至所需流量。

8. 离心风机与轴流风机在应用上有何不同？- 答案：- 离心风机适用于高压力、低流量的场合。

- 轴流风机适用于低压力、高流量的场合。

#### 四、计算题9. 已知某离心泵的流量为50 m³/h，扬程为20米，求泵的有效功率。

- 答案：- 首先计算泵的总功率：\[ P_{总} = \frac{ρQgH}{1000} \]- 其中，ρ为水的密度（1000 kg/m³），Q为流量（50m³/h），g为重力加速度（9.81 m/s²），H为扬程（20 m）。

- 计算得：\[ P_{总} = \frac{1000 \times 50 \times 9.81\times 20}{1000} = 9810 W \]- 假设泵的效率为80%，则有效功率为：\[ P_{有效} = P_{总} \times 0.8 = 7848 W \]10. 如何确定离心风机的转速？- 答案：- 风机的转速可以通过公式 \( n = \frac{Q}{V} \) 来确定，其中 Q 为风机的流量，V 为风机的体积流量。

西交《泵与风机》在线作业满分答案
西交《泵与风机》在线作业
一、单选题（共 30 道试题，共 60 分。

）
1. 根据泵与风机的工作原理，离心式泵属于那种类型的泵（）。

A. 容积式
B. 往复式
C. 叶片式
D. 其它类型的泵
正确答案：C
2. 中、高比转速离心式泵与风机在推导车削定律时，对车削前后的参数关系作了如下假设（）。

A. b2'=b2,b2'/b2=D2'/D2
B. b2'/b2=D2'/D2,β2,e'=β2,e，出口速度三角形相似
C. b2'=b2,β2,e'=β2,e，出口速度三角形相似
D. 叶轮在车削前后仍保持几何相似
正确答案：B
3. 泵管路特性方程Hc=Hst+φqV2中，HC是表示当管路输送的流量为qv时，液体所需的机械能（）。

A. 单位时间所通过管道
B. 单位重量
C. 单位体积
D. 单位质量
正确答案：B
4. 由于离心风机本身的结构构造上的条件所限，所以至今末能采用（）。

A. 节流调节方式
B. 入口导流器调节方式
C. 变速调节方式
D. 动叶调节方式
正确答案：D
5. 离心泵输送含有杂质的液体时，按是否有前、后盖板区分的叶轮形式不宜采用（）。

A. 封闭式
B. 半开式
C. 开式
D. 全不宜采用
正确答案：A
6. 水平管道的截面逐渐缩小，管内水流的压强（）。

A. 逐渐变大
B. 逐渐变小
C. 不改变
D. 没有变化规律。
