最新DZZ4自动气象站结构与原理

DZZ4新型自动气象站供电系统故障分析及排除方法一、引言自动气象站是现代气象观测设备中的一种重要设备，它能够连续、自动、实时地采集各类气象要素数据，是气象观测的重要手段之一。

而自动气象站的供电系统作为其重要的组成部分，对于气象站的正常运行至关重要。

DZZ4新型自动气象站是一种先进的自动气象观测设备，但在使用过程中难免会出现供电系统故障，因此有必要对其供电系统的故障进行分析和排除，以确保自动气象站的正常运行。

二、DZZ4新型自动气象站供电系统的基本组成DZZ4新型自动气象站的供电系统主要由太阳能电池板、蓄电池、控制器和供电线路组成。

太阳能电池板通过光能转换为电能，为自动气象站提供电力；蓄电池则用于储存电能，以保证在夜间或连续多日阴雨天气无法正常发电时，仍能保证自动气象站的正常运行；控制器则起到对太阳能电池板和蓄电池的充放电管理和保护作用；供电线路则是连接各个部件的电力传输通道。

三、DZZ4新型自动气象站供电系统故障的分析1. 太阳能电池板故障太阳能电池板是自动气象站供电系统的主要能源，如果太阳能电池板出现故障，将直接影响到自动气象站的正常运行。

太阳能电池板故障的原因可能有：连接线路松动、表面覆盖污垢、损坏等。

通常可以通过检查连接线路是否松动，清洗太阳能电池板表面的污垢，检查是否有明显的物理损伤等方法来排除故障。

2. 蓄电池故障蓄电池是自动气象站供电系统的重要组成部分，它能够保证在夜间或连续多日阴雨天气无法正常发电时，仍能保证自动气象站的正常运行。

蓄电池故障的原因可能有：充电不足、放电不均等。

通常可以通过检查蓄电池的充电状态，清理蓄电池端子和连接线路，以及适当调整控制器的充放电管理参数等方法来排除故障。

3. 控制器故障控制器是自动气象站供电系统的管理和保护中枢，它起到对太阳能电池板和蓄电池的充放电管理和保护作用。

控制器故障的原因可能有：参数设置错误、元件老化等。

可以通过重新设置参数、更换元件等方法来排除故障。

DZZ4新型自动气象站硬件结构及故障诊断摘要简述了DZZ4新型自动气象站的系统结构，指出了该气象站运行过程中常见的故障诊断，包括主采集器故障诊断、通信故障诊断、温湿分采集器故障和地温分采集器故障诊断、雨量传感器故障诊断、风向风速传感器故障诊断、气压传感器故障诊断等，并提出了处理故障的方法，以期为技术人员在维修工作中提供参考，从而提高故障排除准确性，确保新型自动气象站的正常、安全运行。

关键词 DZZ4新型自动气象站；硬件结构；故障诊断中图分类号 P415.1+2 文献标识码 B 文章编号 1007-5739（2015）01-0246-02 1 DZZ4新型自动气象站系统结构 1.1 结构设计DZZ4型自动气象站是江苏省无线电科学研究所有限公司严格按照中国气象局《新型自动气象（气候）站功能规格书》的要求研制的新一代自动气象站。

DZZ4型自动气象站结合国家气象业务发展和当前自动化技术，基于多年的自动气象站专业设计经验，采用当今成熟、稳定、先进的电子测量、数据传输和控制系统技术进行设计，能满足现有气象观测站的气候观测、天气观测和区域观测业务的需要；该产品具有高可靠性、高准确性、易维护、易扩展和实时远程监控等特点。

自动气象站采用主采集器+外部总线+分采集器+传感器+外围设备的硬件结构设计方式。

其中主/分采集器核心是主采集器系统，根据观测需要配置相应的分采集器系统，采集系统设备在观测场中采用分布式布局，根据传感器放置要求布设各分采集器系统，主/分采集器各自独立运行，通过CAN总线连接主采集器和各分采集器，各分采集器通过CAN 总线传送观测数据给主采集器[1]。

因此，基于客户需求能够在现场快速实现功能扩展，充分体现了灵活性的特点。

1.2 硬件结构DZZ4型自动气象采集器由1个主采集器和若干分采集器构成，采集器之间采用 CAN 总线互连。

DZZ4使用的采集器有WUSH-BH主采集器、WUSH-BTH温湿分采集器、WUSH-BG2地温分采集器等。

DZZ4新型自动气象站供电系统故障分析及排除方法一、引言DZZ4新型自动气象站是一种新型的气象观测设备，它能够自动收集、处理气象数据，并将数据发送到指定的接收设备。

而供电系统是其正常运行的重要保障，任何供电系统的故障都会影响气象站的正常运行，因此对于供电系统的故障分析及排除方法进行研究具有重要意义。

二、供电系统的组成DZZ4新型自动气象站的供电系统主要由太阳能电池板、电池组、充电控制器和供电开关组成。

太阳能电池板通过光能将太阳能转化为电能，供电给电池组进行充电，充电控制器控制充电过程，确保电池组的充电状态处于良好状态，同时根据电池组的电量情况，自动控制供电开关的开启与关闭，保证气象站的正常运行。

三、故障分析及排除方法3.1 太阳能电池板故障太阳能电池板是气象站供电系统的能源来源，如果太阳能电池板出现故障，将直接影响气象站的供电状况。

常见的太阳能电池板故障有损坏、老化、接线松动等。

排除方法：1. 检查太阳能电池板表面是否有明显的裂痕或损坏，如有，需要更换新的太阳能电池板。

2. 检查太阳能电池板的接线情况，确保接线牢固。

3. 如太阳能电池板老化严重，导致光能转化效率降低，也需要更换新的太阳能电池板。

排除方法：1. 使用电池测试仪对电池组进行测试，确保电池组的电量处于正常状态。

2. 定期对电池组进行保养，及时清洁电池表面、检查电池连接线是否松动。

3. 当发现电池组老化严重或电池极端脱落时，需要更换新的电池组。

3.3 充电控制器故障充电控制器是气象站供电系统的控制中心，如果充电控制器出现故障，将影响太阳能电池板充电，进而影响供电系统的正常运行。

常见的充电控制器故障有损坏、控制逻辑错误等。

排除方法：1. 检查充电控制器的外观，确保没有明显的损坏。

2. 使用万用表测试充电控制器的电路，排除损坏的电路部分。

3. 如发现充电控制器控制逻辑错误，需要进行参数设置或软件升级。

3.4 供电开关故障供电开关是气象站供电系统的核心部分，它根据电池组的电量情况自动开启或关闭，确保气象站的供电稳定性。

DZZ4型区域自动气象站日常维护及常见故障案例和维修摘要：本文对DZZ4型区域自动气象站的工作原理及日常维护、故障处理进行了介绍及分析，并通过平邑县气象局自2018年1月至2022年7月以来该型号区域自动气象站的设备运行状况、日常维护及故障处理情况，对自动气象站日常维护注意事项及几例常见故障的维修进行了总结，有助于提升台站技术人员在自动气象站维护及维修的业务水平。

关键词：四要素DZZ4型区域自动气象站；日常维护；常见故障案例及原因；判断依据和维修方式。

引言随着气象事业的发展，区域气象观测业务越来越重要，区域气象观测业务主要承担地面气象要素的时空加密观测任务，提供区域性高时空分辨率的中小尺度灾害性天气、局部环境和区域气候等观测数据，区域气象观测站是国家级气象观测站的重要补充，在气象业务和服务中起到了重要作用[1]。

DZZ4型区域自动气象站作为一种地面气象自动化观测设备，被广泛应用。

DZZ4型区域自动气象站具有易维护、易扩展、高准确性、高可靠性等特点，能满足区域自动气象观测业务的需要，山东省临沂市平邑县气象局现有14个四要素DZZ4型区域自动气象站和5个单雨量山洪观测DZZ4型区域自动气象站。

由于长时间的运转、老化，以及野外恶劣环境的影响，DZZ4型区域自动气象站不可避免的出现各种故障，严重影响了观测数据的连续性、及时性和准确性，为提高区域气象观测数据的连续性、及时性和准确性。

本文通过平邑县气象局自2018年1月至2022年2月以来该型号区域自动气象站的设备运行状况、日常维护及故障处理情况，对自动气象站日常维护注意事项及几例典型故障的维修进行了总结，有助于提升台站技术人员在自动气象站维护及维修的业务水平。

1、四要素DZZ4型区域自动气象站结构及主要设备四要素DZZ4型区域自动气象站作为一种自动化观测地面气象系统，可完成对风向、风速、气温、雨量的数据采集、处理、质控、存储和传输，由数据采集器、传感器、电源系统、通讯系统和外围设备构成。

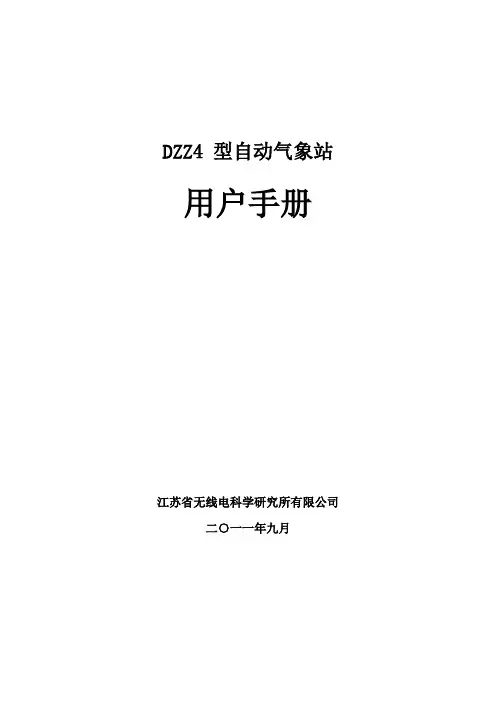

DZZ4 型自动气象站用户手册江苏省无线电科学研究所有限公司二○一一年九月目录DZZ4 型自动气象站 (I)第1章产品简介 (1)1.1 系统结构 (1)1.2 传感器 (2)1.2.1 温湿度智能传感器 (3)1.2.2 风向、风速传感器 (4)1.2.3 翻斗式雨量计 (4)1.2.4 气压传感器 (4)1.2.5 地温传感器 (5)1.2.6 蒸发传感器 (5)1.3 采集器 (6)1.3.1 WUSH-BH 主采集器 (6)1.3.2 WUSH-BTH 温湿度分采集器 (9)1.3.3 WUSH-BG地温分采集器 (10)1.4 供电单元 (11)1.5 数据存储 (11)1.5.1 采集器内存 (11)1.5.2 CF卡 (11)1.6 实时时钟 (12)1.7 GPS对时 (12)1.8 网络功能 (12)1.9 通信 (12)1.10 防雷 (13)第2章安装指南 (14)2.1 选址和布局 (14)2.1.1 防雷 (14)2.2 基础施工 (14)2.3 安装准备工作 (14)2.3.1 布线要求 (14)2.3.2 工具准备 (15)2.3.3 设备成套性检查 (15)2.3.4 中心站建设 (15)2.3.5 使用自制风杆或风塔的注意事项 (16)2.3.6 现场调试工具的配备 (16)2.4 现场安装过程 (16)2.4.1 部件安装 (16)2.4.2 现场接线和复查 (29)2.5 中心站计算机安装 (32)第3章操作运行 (33)3.1.1 通信串口设置 (33)3.1.2 台站基本参数设置 (33)3.1.3 运行业务软件 (35)3.1.4 蒸发传感器相关参数设置 (36)3.2 数据质量控制参数 (36)3.3 外部设备、传感器的检查和测试 (37)3.3.1 检查GPS (37)3.3.2 数据采集器自检 (37)3.3.3 翻斗式雨量传感器 (38)3.3.4 蒸发传感器 (38)3.3.5 检查采样值 (38)3.4 串口调试软件使用举例 (38)3.4.1 SSCOM32.exe (38)第4章日常维护 (40)4.1 传感器日常维护 (40)4.1.1 气压传感器 (40)4.1.2 风速风向传感器维护 (40)4.1.3 百叶箱和温湿度传感器维护 (40)4.1.4 翻斗雨量传感器维护 (40)4.1.5 蒸发传感器维护 (41)4.1.6 地表和浅层地温传感器维护 (41)4.1.7 草面温度传感器维护 (42)4.1.8 深层地温传感器维护 (42)4.2 主采集器维护 (42)4.2.1 程序启动 (42)4.2.2 程序关闭 (42)4.2.3 程序升级 (43)4.2.4 telnet 登录 (43)4.2.5 FTP 登录 (43)4.2.6 WEB 访问 (43)4.2.7 CF 卡操作 (43)4.2.8 U盘操作 (45)4.2.9 网络操作 (45)4.3 电源维护 (45)4.4 业务计算机维护 (46)4.4.1 交流电源和UPS维护 (46)4.4.2 电脑维护 (46)4.4.3 业务软件日常维护 (46)4.5 通信检查 (46)第5章故障排除 (47)5.1 采集器故障排除 (47)5.1.1 主采集器的气象要素缺测 (47)5.1.2 分采集器的气象要素缺测 (47)5.2 RUN指示灯不亮 (47)5.3 CANE指示灯闪烁 (47)5.4 温度值或湿度值异常 (47)5.5 其他 (48)5.5.1 CF 上不能存储文件 (48)5.5.2 采集器中存储数据达不到规定的天数 (48)5.5.3 不能访问网络 (49)5.5.4 GPS 对时功能不起作用 (49)5.5.5 采集器软件故障排除 (49)5.6 传感器故障排除 (50)5.6.1 缺测故障 (50)5.6.2 传感器超差故障 (50)5.6.3 目视故障 (50)5.7 电源故障排除 (50)5.8 业务计算机故障排除 (51)5.8.1 通信故障 (51)5.8.2 操作系统故障 (51)5.8.3 业务软件故障 (51)第6章技术指标 (52)6.1 测量性能 (52)6.2 系统时钟准确度 (52)6.3 数据存储量(分钟数据) (53)6.4 通信接口 (53)6.5 电源 (53)6.6 环境适应性 (53)6.7 电磁兼容性 (53)第7章附录基础施工图 (55)附图1 观测场布局示意图 (55)附图2 风杆基座施工图 (56)附图3 风杆拉线基座施工图 (57)附图4 雨量基座施工图 (58)附图5 立柱基座施工图 (59)附图6 百叶箱基础施工图 (60)第1章产品简介DZZ4 型自动气象站吸收了电子信息技术最新发展成果、采用现代总线技术路线和产品、严格按照中国气象局《新型站功能规格书》的要求而研制的新一代自动气象站。

DZZ4新型自动气象站供电系统故障分析及排除方法DZZ4新型自动气象站供电系统是该气象站的核心系统之一。

在运行中如果出现故障，会影响气象站的正常工作。

本文将对DZZ4新型自动气象站供电系统的故障分析及排除方法进行详细阐述。

一、系统组成DZZ4新型自动气象站供电系统主要由太阳能电池板、充电控制器、电池组、稳压模块以及电源管理模块组成。

其主要功能是为各个测量传感器及控制器提供稳定的电源，同时实现电池组的充电、放电等功能。

二、故障分析及排除方法1.电池容量不足故障表现：电池组无法正常供电，使气象站无法运行及记录数据。

原因分析：电池容量不足，无法提供足够的电能支持气象站的正常工作。

排除方法：更换电池组，确保电池容量满足气象站的工作要求。

2.充电控制器故障故障表现：充电控制器无法将太阳能电池板提供的电能充电至电池组中，或者无法正确控制电池组的充放电过程。

原因分析：充电控制器可能存在零部件故障或者内部控制电路出现问题。

排除方法：检查充电控制器各个零部件，确保其正常工作。

如发现其中有零部件损坏，需要更换该部件。

如果无法检测出问题，可能需要更换整个充电控制器。

3.稳压模块故障故障表现：稳压模块无法将电池组提供的电能稳定输出，可能会导致各个测量传感器及控制器无法正常工作。

4.电源管理模块故障三、小结DZZ4新型自动气象站供电系统是该气象站的重要组成部分。

如果出现故障，可能会影响气象站的正常工作。

通过对电池容量不足、充电控制器故障、稳压模块故障、电源管理模块故障等故障分析及排除方法的介绍，可以帮助我们更加深入了解该系统的构成和运行机制，并为我们排除故障提供参考。

DZZ4新型自动气象站供电系统故障分析及排除方法自动气象站是一种用于测量和记录天气参数的设备，其正常运行依赖于供电系统的稳定工作。

在使用DZZ4新型自动气象站的过程中，有时会遇到供电系统故障的情况。

本文将对DZZ4新型自动气象站供电系统故障进行分析，并提出排除方法。

DZZ4新型自动气象站供电系统主要由太阳能光伏板、风力发电机和锂电池组成。

在正常情况下，太阳能光伏板和风力发电机会为锂电池充电，供电给自动气象站。

如果供电系统出现故障，将会导致自动气象站无法正常工作。

我们需要检查太阳能光伏板是否受到灰尘、积雪或其他物体的覆盖，从而影响了光的吸收效率。

如果是这种情况，需要清理太阳能光伏板，保证其表面干净，并且没有遮挡物。

如果天气状况不佳，太阳能光伏板无法充分吸收阳光，这时候风力发电机就发挥了重要作用。

在太阳能光伏板无法充电的情况下，需要检查风力发电机是否正常工作。

检查发电机的转子是否受到损坏或其他故障的影响，如果有问题，需要及时修复或更换。

锂电池也可能是供电系统故障的原因之一。

需要检查锂电池的容量是否已经耗尽，如果是，需要将其更换为新的电池。

需要检查锂电池的接线是否松动或接触不良，如果有问题，需要重新调整接线。

如果以上方法都没有解决供电系统故障的问题，可能是由于自动气象站的电路出现故障。

这时候，需要联系专业维修人员进行检修，以确保供电系统能够正常工作。

对于DZZ4新型自动气象站供电系统故障的分析及排除方法，主要包括清理太阳能光伏板、检查风力发电机、检查锂电池和联系专业维修人员进行检修。

通过以上方法，应能及时解决供电系统故障，保证自动气象站的正常运行。

※气象科学农业与技术2017, V ol.37, No.14229 DZZ4型新型自动气象站原理及维护要点任嘉1干兆江2（1.淄博市周村区气象局，山东淄博 255300；2.沂源县气象局，山东淄博 256100）摘 要：介绍了江苏省无线电科学研究所有限公司生产的DZZ4型新型自动气象站原理，介绍了日常工作中对新型自动站进行维护的注意事项和要点。

关键词：DZZ4；新型自动气象站；原理；维护要点中图分类号：P415.12 文献标识码：A DOI：10.11974/nyyjs.20170733197随着气象现代化进程不断推进，目前全国新型自动气象站布设已基本完成，DZZ4型新型气象站具有高精度、高稳定、易维护、低功耗、易扩展等特点，广泛应用于台站业务。

本文介绍DZZ4型新型自动气象站原理及维护要点，给台站人员学习和使用提供帮助。

1 DZZ4型新型自动气象站原理DZZ4型新型自动气象站采用CAN总线通信技术，主采集器实现整个系统时间管理，从报文中分解气象要素数据和状态信息并处理。

自动气象站硬件MCU采用主流ARM9芯片，主频200MHz，速度更快、功能更强大；采用新型高性能电子电路、电子元器件；主板芯片采用全贴片技术；采集器使用6层线路板，具有宽温度范围设计和试验；采集箱采用抗干挠设计。

软件系统采用嵌入式Linux操作系统，数据采集器达到国外先进数据采集器水平，Linux系统软件可免费获取，硬件费用低廉，且应用广泛、配置灵活，具有可扩展性。

2 DZZ4型新型自动气象站维护要点2.1 防雷DZZ4自动气象站具备完善的防雷体系，每年春季全面检查防雷设施，复测接地电阻。

2.2 气压传感器维护按业务要求定期校准，气压传感器避免阳光直射和风直接吹拂。

断电安装或更换传感器，安装好气压传感器要保持静压气孔口畅通，以正确感应外界大气压力。

2.3 气温、湿度传感器百叶箱内不得存放多余物品，每月检查百叶箱顶、箱内和避缝中有无沙尘等，用湿布擦拭或毛刷刷拭，冬季清理雪和雾凇。

自动气象站原理与测量方法随着科技的不断发展，自动气象站已经成为了气象观测的主要手段之一。

自动气象站能够自动采集、处理、存储气象要素数据，并能够实现远程监测和控制。

本文将介绍自动气象站的原理和测量方法。

一、自动气象站的原理自动气象站是利用微处理器、传感器和通信技术等现代电子技术手段，对气象要素进行自动采集、处理、存储和传输的设备。

自动气象站的原理如下：1. 传感器自动气象站采用多种传感器来测量气象要素，包括温度、湿度、气压、风速、风向、降雨量等。

传感器能够将气象要素转换成电信号，然后通过模数转换器转换为数字信号进行处理。

2. 微处理器自动气象站采用微处理器来控制采集、处理和存储气象要素数据。

微处理器能够实现自动控制、计算、显示和存储等多种功能。

3. 通信技术自动气象站采用通信技术将采集到的气象数据传输到数据中心或用户终端。

通信技术包括有线和无线两种方式，有线通信一般采用以太网或串口通信方式，无线通信一般采用GPRS、CDMA、3G、4G等移动通信技术。

二、自动气象站的测量方法1. 温度测量自动气象站采用热敏电阻、热电偶或半导体温度传感器来测量温度。

温度传感器安装在一个遮阳的仪器箱内，以避免受到日照的影响。

温度传感器的精度一般为±0.5℃。

2. 湿度测量自动气象站采用电容式湿度传感器或热电偶湿度传感器来测量湿度。

湿度传感器安装在遮阳的仪器箱内，以避免受到日照和雨水的影响。

湿度传感器的精度一般为±2%RH。

3. 气压测量自动气象站采用压电传感器或电容传感器来测量气压。

气压传感器安装在遮阳的仪器箱内，以避免受到日照和风的影响。

气压传感器的精度一般为±0.3hPa。

4. 风速测量自动气象站采用超声波风速仪或热线风速仪来测量风速。

风速仪安装在一个高度为10米的塔上，以避免受到地面摩擦和建筑物的影响。

风速仪的精度一般为±0.1m/s。

5. 风向测量自动气象站采用风向传感器或风向标来测量风向。

DZZ4型自动气象站硬件结构和原理作者：胡本刚陆忠涛来源：《中国科技博览》2017年第21期[摘要]随着DZZ4新型自动气象站在气象中的应用增多，自动站在运行中也发现各种各样的问题，也使我们的对自动气象站的日常维护工作越重要。

对我们的维护人员的要求越来越高，就要我们对自动气象站的硬件结构和原理掌握的非常牢固，针对这一现象，我对DZZ4型自动气象站的硬件结构和原理做了一些简单的介绍。

[关键词]DZZ4型自动气象站硬件结构和原理中图分类号：P415.12 文献标识码：A 文章编号：1009-914X（2017）21-0097-01自动气象站是能够自动的观测并且存储各种气象观测数据的设备，它采用了现在最新电子信息技术的成果，以及总线技术路线的产品，其中DZZ4型自动气象站，严格按照中国气象局的要求而研制的新一代自动气象站。

它是由各种类型传感器、采集器、光纤模块、供电系统等组成，随着天气的变化，气象要素值的也发生变化，各个传感器采集到的数值也在产生变化，这种变化量数据被各个分采集器所采集，经过一定的处理，得到每个气象要素的数据。

一般我们都是采用每分钟采集并且存储数据。

DZZ4型自动气象站完全能够应用于各种业务的应用。

我们常见的有常规六要素，分别是观测气温、相对湿度、气压、风速、风向、雨量，还有七要素的自动气象站，它是在常规六要素的基础上增加了地温（含草温、地表温、浅层地温、深层地温），还有八要素的自动气象站，它是在常规七要素的基础上添加了蒸发。

在我们观测任务对能见度、称重降水、日照、辐射有需要时，也可以添加相对应的传感器，来完成观测任务。

1.2 DZZ4型的硬件结构自动气象站由采集器、传感器、光纤模块、供电系统等和外围设备组成。

采集器由一个主采集器和几个分采集器构成，采集器之间采用一对双绞线互连。

1.2.1DZZ4型的采集器DZZ4型自动气象站采用了WUSH-BH主采集器、WUSH-BG地温分采集器。

1.4.1DZZ4型采用的主采集器WUSH-BH主采集器是新一代数据采集器，它是自动气象站的核心，WUSH-BH数据采集器是在嵌入式LINUX实时多任务操作系统和ARM9平台上设计。

nong ye qi xiang摘要：本文通过分析DZZ4新型自动站电源系统结构与组成和工作原理，结合工作实际出现的故障现象提出相应的故障排除方法，旨在为各站出现故障时能够及时解决提供参考。

关键词：新型自动站；电源系统；故障分析中图分类号：TN86；P415.12文献标识码：ADOI 编号：10.14025/ki.jlny.2019.06.060刘志（苏尼特左旗气象局，内蒙古锡林郭勒011300）DZZ4新型自动气象站供电系统故障分析及排除方法本站从2012年6月安装了DZZ4新型自动站，该站应用了嵌入式系统技术和外部总线技术，一个主采，多个分采的结构模式，优于以前的业务站，具有高可靠性、准确性、便于维修和扩展，通过几年的运行，出现一些故障。

本文重点针对电源系统出现的故障现象和排除方法进行了总结，为出现电源故障及时排除提供参考。

1室内电源系统结构1.1系统结构室内线缆走暗线，不得暴露，插座、电源开关等安装必须符合供电部门的规范设计要求，布局合理，并有利于用电操作，室内供电主要是220V 交流供电，有专门的配电室或配电柜并配电盘专线供电，其要求符合“三相五线”制。

1.2防雷防静电要有专门的机房、值班室要求铺防静电地板，防雷建设要符合《自动站场室防雷技术规范》供电线路、网线、信号线均要安装适配电源、信号SPD 。

安装断路保护器、浪涌保护器等，线缆末端需整理整齐。

1.3备份电源经常停电的需要配备发电机，必须配备UPS 系统，保证自动站室内与室外持续供电达8小时以上。

1.4常见故障当出现220V 交流给自动供电出现故障时，会造成自动站施放蓄电池提前存储的电量，长期停电，会造蓄电池过度放电，电压会逐渐下降，当电池电压低于11.8V 时（一般8～9天），自动站就不会正常工作，影响到部分传感器的正常工作，例如：气压、风向、风速、蒸发等。

2室外电源系统结构与原理2.1系统结构供电系统单元集中于电源箱，主要由空气开关、开关电源、防雷单元、蓄电池、充电保护模块组成。
