江苏省南京市溧水县孔镇中学八年级物理上册 光的折射、透镜练习题(无答案) 新人教版

一、初二物理光的折射透镜实验易错压轴题（难）1．学习小组用图1中甲所示的圆柱形纸质套筒做“探究小孔成像规律”的实验，发现像的大小不同，亮度也不一样．（1）关于像的亮度与哪些因素有关，他们提出以下猜想；猜想1：与小孔到光屏的距离有关；猜想2：与小孔的形状有关：猜想3：与小孔的大小有关：①类比利用太阳光测凸透镜焦距时，光屏从焦点处远离透镜过程中，光斑越大越暗的现象，可判断猜想1是________的.②验证猜想2时，固定烛焰、纸筒和光屏的位置，更换使用如图乙中乙所示的三个小孔进行实验，分别观察比较所成像的亮度．他们实验中存在的问题是________.③为验证猜想3，固定烛焰、小孔和光屏位置，只改变圆孔直径，观察到的现象如下表：圆孔的直径/mm小于1.0 1.0 1.5 2.0 2.5 4.0像的清晰度清晰清晰清晰清晰清晰清晰像的明亮程度……逐渐变亮实验现象表明：在小孔成像清晰时，________.（2）学习小组对像的清晰度与亮度问题作进一步探究，如图丙所示：①在纸筒底部中心开一小孔a，又在a上下等距的位置再开两个小孔b、c，光屏上观察到三个像．在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像．则b、c两小孔处三棱镜放置的方式可能是________.②他们设想在b、c两孔之间再开若干个小孔，并在小孔处放置棱镜，所成的像都与b、c 两孔处三棱镜所成的像重合，则光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要________（选填“大”或“小”)③若只用a孔替代凸透镜，在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度________，像的大小________.【答案】正确没有控制小孔的大小相等小孔越大，亮度越亮 C 小更暗不变【解析】【分析】【详解】（1）①根据题意知道，当光屏从焦点处远离透镜过程中，出现光斑越大越暗的现象，则说明像的亮度与小孔到光屏的距离有关，故可判断猜想1是正确的；②要探究像的亮度与小孔的形状的关系，则需要控制孔的大小不变，只改变形状，而图乙中既改变了孔的形状，也改变孔的大小，所以此过程中存在的问题是：没有控制小孔的大小相等；③分析表格的实验数据知道：在小孔成像清晰时，小孔越大，像的明亮程度越亮．（2）①光屏上原本三个像，在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像，说明该经过透镜组折射后把三个像重叠在一起，那么三棱镜组合相当于凸透镜的作用，所以C选项中的组合合理；②根据凸透镜对光线的作用，平行于主光轴，越靠近光心的光线经折射后汇聚于凸透镜的焦点其偏折程度小，所以光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要小．③若只用a孔替代凸透镜，平行于主光轴的光线经透镜折射后在光屏上成像，但要损失一部分能力，所以在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度变暗，但大小不变；2．在探究“凸透镜成像规律”的实验中.(1)如图甲, 平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=_____cm.(2)如图乙，光屏上呈现清晰的像素，此像的性质是_____的实像.若保持蜡烛和光屏位置不变，移动透镜至_____刻度线处，光屏上能再次呈现清晰的像.(3)如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中____处能观察到烛焰的像.(4)如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是_____眼镜（近视/远视）.【答案】10.0 倒立放大 40 B 近视【解析】【分析】【详解】（1）由图甲结合凸透镜焦点的定义可知，焦点到凸透镜的距离为20.0cm-10.0cm=10.0cm，即凸透镜的焦距为f=10.0cm；（2）由图乙知，当蜡烛在刻度尺的10cm处，u=15cm，2f＞u＞f，由成像规律知，凸透镜成倒立放大的实像，此时v=55cm-25cm=30cm，根据折射中光路可逆可知，保持蜡烛和光屏位置不变，当u=30cm时，即凸透镜移动至40cm刻度线处，在屏上能再次呈现清晰的像；（3）保持蜡烛位置不变，移动透镜至16cm刻度线处，此时u=16cm-10cm=6cm，u＜f时，凸透镜成正立放大的虚像，光屏上接不到，透过凸透镜观察蜡烛看到正立放大的虚像；虚像与成像物体同侧，所以应从B处观察；（4）将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，，说明延后成像了，即像距增大了，说明此透镜对光线有发散作用，故放置的是凹透镜，这种眼镜是用来矫正近视眼的．3．如图是“探究凸透镜成像规律”的装置示意图，其中凸透镜焦距为10cm。

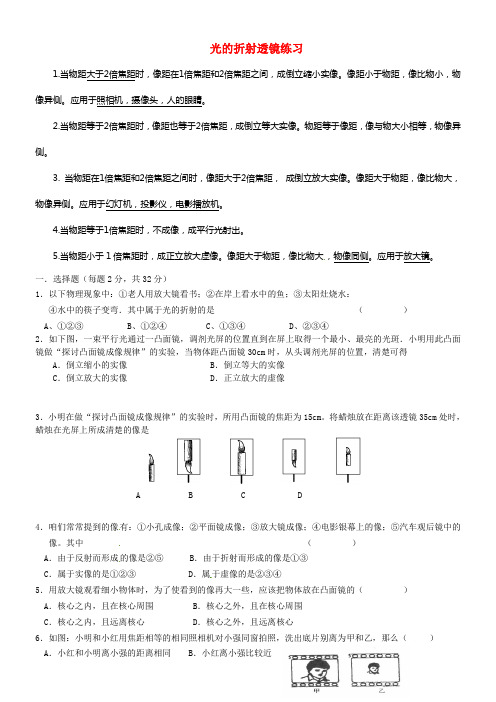

光的折射透镜练习1.当物距大于2倍焦距时，像距在1倍焦距和2倍焦距之间，成倒立缩小实像。

像距小于物距，像比物小，物像异侧。

应用于照相机，摄像头，人的眼睛。

2.当物距等于2倍焦距时，像距也等于2倍焦距，成倒立等大实像。

物距等于像距，像与物大小相等，物像异侧。

3. 当物距在1倍焦距和2倍焦距之间时，像距大于2倍焦距，成倒立放大实像。

像距大于物距，像比物大，物像异侧。

应用于幻灯机，投影仪，电影播放机。

4.当物距等于1倍焦距时，不成像，成平行光射出。

5.当物距小于1倍焦距时，成正立放大虚像。

像距大于物距，像比物大，物像同侧。

应用于放大镜。

一．选择题（每题2分，共32分）1．以下物理现象中：①老人用放大镜看书；②在岸上看水中的鱼；③太阳灶烧水：④水中的筷子变弯．其中属于光的折射的是（）A、①②③B、①②④C、①③④D、②③④2．如下图，一束平行光通过一凸面镜，调剂光屏的位置直到在屏上取得一个最小、最亮的光斑．小明用此凸面镜做“探讨凸面镜成像规律”的实验，当物体距凸面镜30cm时，从头调剂光屏的位置，清楚可得A．倒立缩小的实像B．倒立等大的实像C．倒立放大的实像D．正立放大的虚像3．小明在做“探讨凸面镜成像规律”的实验时，所用凸面镜的焦距为15cm。

将蜡烛放在距离该透镜35cm处时，蜡烛在光屏上所成清楚的像是A B C D4．咱们常常提到的像有：①小孔成像；②平面镜成像；③放大镜成像；④电影银幕上的像；⑤汽车观后镜中的像。

其中（）A．由于反射而形成的像是②⑤ B．由于折射而形成的像是①③C．属于实像的是①②③ D．属于虚像的是②③④5．用放大镜观看细小物体时，为了使看到的像再大一些，应该把物体放在凸面镜的（）A．核心之内，且在核心周围 B．核心之外，且在核心周围C．核心之内，且远离核心 D．核心之外，且远离核心6．如图：小明和小红用焦距相等的相同照相机对小强同窗拍照，洗出底片别离为甲和乙，那么（）A．小红和小明离小强的距离相同 B．小红离小强比较近C ．小红要使底片上的像与小明的一样大，小红靠近后，再增大镜头到底片的距离D ．小红要使底片上的像与小明的一样大，小红远离后，再增大镜头到底片的距离7．测绘人员绘制地图时，常常需要在高空的飞机上向地面照相，称为航空摄影，假设要利用航空摄影照相机的镜头焦距为50 mm ，那么底片到镜头间的距离为（ ）A ．100 mm 之外B ．50 mm 之内C ．略大于50 mmD ．恰为50 mm8．小宇在透明的玻璃板上用黑色笔画了个腕表盘，如图甲所示。

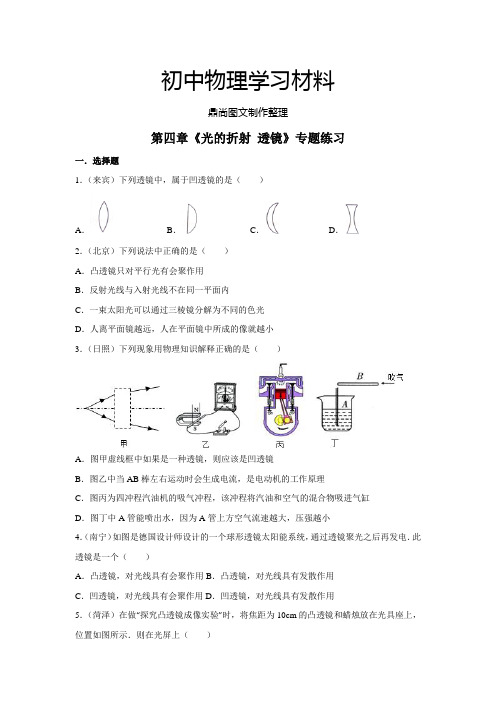

初中物理学习材料鼎尚图文制作整理第四章《光的折射透镜》专题练习一．选择题1．（来宾）下列透镜中，属于凹透镜的是（）A．B．C．D．2．（北京）下列说法中正确的是（）A．凸透镜只对平行光有会聚作用B．反射光线与入射光线不在同一平面内C．一束太阳光可以通过三棱镜分解为不同的色光D．人离平面镜越远，人在平面镜中所成的像就越小3．（日照）下列现象用物理知识解释正确的是（）A．图甲虚线框中如果是一种透镜，则应该是凹透镜B．图乙中当AB棒左右运动时会生成电流，是电动机的工作原理C．图丙为四冲程汽油机的吸气冲程，该冲程将汽油和空气的混合物吸进气缸D．图丁中A管能喷出水，因为A管上方空气流速越大，压强越小4．（南宁）如图是德国设计师设计的一个球形透镜太阳能系统，通过透镜聚光之后再发电．此透镜是一个（）A．凸透镜，对光线具有会聚作用B．凸透镜，对光线具有发散作用C．凹透镜，对光线具有会聚作用D．凹透镜，对光线具有发散作用5．（菏泽）在做“探究凸透镜成像实验”时，将焦距为10cm的凸透镜和蜡烛放在光具座上，位置如图所示．则在光屏上（）A．成倒立放大的实像B．成倒立缩小的实像C．光屏上不会得到像D．像距大于10cm小于20cm4题5题6题6．（贵港）某同学做“探究凸透镜成像的规律”实验时，所用凸透镜的焦距为f，保持凸透镜位置不变，如图所示，先后使烛焰位于a，b，c，d四点，并分别调整光屏的位置，关于a，b，c，d四点的成像情况，他归纳出下列说法，其中错误的是（）A．烛焰位于a点时，屏上出现的实像最小B．烛焰位于c点时，屏上出现的实像最大C．烛焰位于b点时，屏上出现的实像最大D．烛焰位于d点时，成正立放大的虚像7．（雅安）某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v 跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断正确的是（）A．该凸透镜的焦距是16cmB．当u=12cm时，在光屏上能得到一个缩小的像C．当u=20cm时成放大的像．投影仪就是根据这一原理制成的D．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小7题8题9题8．（淄博）在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏在如图所示的位置时，光屏上得到一个清晰的像．下列光学仪器中，利用了这一原理的是（）A．潜望镜B．照相机C．投影仪D．放大镜9．（云南）如图所示，小华同学在做“探究凸透镜成像规律”实验时，在光屏上接收到烛焰清晰缩小的像，下列说法正确的是（）A．光屏上的像是正立的B．蜡烛在距透镜2倍焦距以内C．利用这个原理可以制成投影仪D．蜡烛靠近透镜，光屏应远离透镜才能得到清晰的像10．（娄底）用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像．下列说法正确的是（）A．凸透镜的焦距是30cmB．图乙中烛焰成的是倒立放大的像C．照相机成像特点与图乙中所成像的特点相同D．保持凸透镜、光屏位置不变，将蜡烛远离凸透镜，烛焰仍可在光屏上成清晰的像11．（南京）将一个凸透镜正对太阳，在距凸透镜20cm处得到一个最小、最亮的光斑．将一个物体放在此透镜前40cm处，则可在凸透镜的另一侧得到一个（）A．倒立、放大的实像 B．倒立、缩小的实像C．倒立、等大的实像D．正立、放大的虚像12．（泰安）在“探究凸透镜成像的规律”时，当烛焰离透镜13cm时成放大的实像，当烛焰离透镜8cm时成放大的虚像，则这个透镜的焦距可能是（）A．4cm B．6cm C．7cm D．12cm13．（临沂）一凸透镜焦距为6cm．若将物体放在此透镜前15cm处，可得到（）A．倒立、放大的实像 B．倒立、缩小的实像C．正立、放大的实像 D．正立、放大的虚像14．（莱芜）有一物体，放在离凸透镜20cm的地方，在另一侧的光屏上呈现了一个倒立、放大的实像．现将物体移到离透镜10cm的地方，移动另一侧光屏，在光屏上能呈现（）A．倒立、放大的实像B．倒立、缩小的实像C．倒立、等大的实像D．不成像15．（徐州）让一个凸透镜正对太阳光，在距透镜5cm处得到一个最小最亮的光斑．若将一个物体放在此透镜前7cm处，经这个凸透镜所成的像是（）A．缩小的实像B．放大的实像C．缩小的虚像D．放大的虚像16．（枣庄）把蜡烛放在距离凸透镜50cm处，在透镜另一侧的光屏上观察到倒立、缩小的清晰像．那么凸透镜的焦距不可能是（）A．30cm B．20cm C．10cm D．5cm17．（滨州）小明在完成“探究凸透镜成像规律”实验后，为进一步了解“视力矫正”的原理，移动蜡烛，先让烛焰在光屏上成了一个清晰的像．如图所示，然后他在蜡烛和凸透镜之间放置了不同类型的眼镜片，关于本次实验现象正确的是（）A．放置眼镜片之前，蜡烛在图示位置，光屏上得到的是倒立、放大的实像B．放置眼镜片之前，蜡烛在图示位置，光屏上得到的是倒立、缩小的虚像C．将远视镜片放在蜡烛和凸透镜之间，使光屏靠近透镜，又能在光屏上看到清晰的像D．将近视镜片放在蜡烛和凸透镜之间，使光屏靠近透镜，又能在光屏上看到清晰的像17题18题18．（绵阳）某同学为了探究“视力矫正”原理，利用探究凸透镜成像规律的装置做了以下试验．如图所示，光屏上得到的是模糊的倒立实像，他将一个眼镜片放在凸透镜和烛焰之间，发现光屏上的像变清晰了．他移走眼镜片，稍微将光屏远离凸透镜，屏上再次得到清晰的像，则该眼镜片是（）A．远视眼镜片，对光线有会聚作用B．远视眼镜片，对光线有发散作用C．近视眼镜片，对光线有会聚作用D．近视眼镜片，对光线有发散作用19．（沈阳）在“探究凸透镜成像的规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像，则下列判断错误的是（）A．这个清晰的像是倒立、缩小的实像B．此凸透镜的焦距大于20cmC．将蜡烛移动到25cm刻度处，应向右移动光屏，才能再次在光屏上得到清晰的像D．将蜡烛移动到40cm刻度处，无论怎样移动光屏，都不会在光屏上成像19题20题20．（遵义）小明在光具座上探究凸透镜成像的规律，他将点燃的蜡烛、凸透镜分别固定在光具座上，再移动光屏，可在光屏上得到一个清晰的烛焰的像，各元件位置如图所示，则所用的凸透镜的焦距可能为（）A．9cm B．12cm C．15cm D．18cm21．（玉林）在做“探究凸透镜成像规律”的实验时，如果在光屏上得到如图所示的缩小、倒立的实像，那么要在光屏上得到放大、倒立的实像，下列操作可行的是（）A．蜡烛右移，光屏右移B．蜡烛左移，光屏左移C．蜡烛右移，光屏左移D．蜡烛左移，光屏右移21题22题22．（成都）在“探究凸透镜成像的规律”实验中，实验桌上有光具座、蜡烛、光屏、焦距分别为15cm和20cm的凸透镜L1和L2等器材，小明先将蜡烛、凸透镜、光屏正确安放在光具座上，如图所示．下列说法正确的是（）A．若凸透镜是L1，小明能在光屏上看到烛焰清晰的像B．若凸透镜是L1，小明将光屏向右移动适当的距离，光屏上能出现烛焰清晰的像C．若凸透镜是L2，小明将光屏移到60cm刻度线处，光屏上能出现烛焰清晰的像D．若凸透镜是L2，小明将光屏移到70cm刻度线处，光屏上能出现烛焰清晰的像23．（天津）在探究凸透镜成像规律时，将点燃的蜡烛、凸透镜和光屏放置在光具座上，调整后的位置如图，此时在光屏上得到烛焰清晰的像，对于该次实验下列描述正确的是（）A．光屏上成倒立、缩小的实像B．光屏上成倒立、放大的实像C．照相机应用了该次实验的成像规律D．投影仪应用了该次实验的成像规律23题24题24．（株洲）探究凸透镜成像的规律时，将焦距为10cm的凸透镜放置在光具座上50cm处，如图，在蜡烛从10cm处逐渐移至45cm处的过程中，烛焰成像的变化情况是（）A．先变大后变小B．先变小后变大C．先成实像后成虚像D．先成虚像后成实像25．（鄂州）如图所示，凸透镜焦距为f，烛焰在图示位置时恰能在光屏上成清晰的像．现将蜡烛沿主光轴向左移动2f的距离，移动蜡烛的同时移动光屏，使烛焰始终能在光屏上成清晰的像，则光屏上的像（）A．一直变小 B．一直变大 C．先变大后变小 D．先变小后变大26．（贵港模拟）艾力同学在做“研究凸透镜成像规律”的实验，当他把蜡烛移到距离透镜34cm 的地方时，在光屏上观察到如图所示的像，则该凸透镜的焦距可能是（）A．10 cm B．20 cm C．30 cm D．40cm26题27题28题27．（漳州）用手机摄像头扫描二维码（如图）可快速登录网页，访问网络数据，当手机扫描二维码时（）A．摄像头相当于凸透镜B．二维码位于摄像头的一倍焦距以内C．二维码是光源D．二维码中黑色部分反射光，白色部分吸收光28．（烟台）在模拟近视眼的实验中，将蜡烛放在离凸透镜较远的位置，如图所示，给凸透镜“戴”上近视眼镜，此时光屏上能成一清晰的像；若“取”下近视眼镜，为使光屏上的像清晰，在保持烛焰和透镜位置不变的条件下，应该将光屏（）A．远离透镜B．靠近透镜C．靠近透镜和远离透镜都可以D．保持在原来的位置29．（苏州）如图所示，烛焰在光屏上成清晰的像．下列哪个光学器材的成像原理与其相同（）A．投影仪B．照相机C．放大镜D．近视眼镜29题31题32题30．（怀化）外出旅游，照相机是我们必备的工具，它能记录我们沿途所见的美丽风光，在照相机构造中有一个关键的成像光学元件，它相当于一个（）A．反光镜B．凹面镜C．平面镜D．凸透镜31．（揭阳）如图是探究凸透镜成像规律时烛焰、凸透镜、光屏所处的位置，在光屏上恰能看到一清晰的像．下列仪器中利用这一成像原理可以制成（）A．照相机B．放大镜C．投影仪D．潜望镜32．（深圳）把一瓶矿泉水放在物理课本上，看到的情景如图所示，下列光学设备中，成像情况与它相同的是（）A．放大镜B．投影仪C．照相机D．近视眼镜33．（桂林）如图所示，某同学欲拍摄一棵高大树木的全景，但从取景框中只能看到树的一部分，他要拍摄到这棵树的全景，可以采取的方法是（）A．把相机向上举高B．向前再走几步C．向后退几步D．向地面蹲下33题34题35题34．（茂名）如图所示为小明用透镜观察字的情况，下列说法正确的是（）A．字与透镜的距离小于透镜的焦距B．此透镜只能成虚像C．此透镜可以用作近视眼镜D．此透镜可以用来做照相机的镜头35．（锦州）如图是照相机的成像示意图，下列说法中正确的是（）A．要在胶片上成缩小的像，物距必须大于2倍焦距B．所成的像是倒立、缩小的虚像C．要使胶片上的像变大，只把镜头后缩就可以D．照相机的镜头相当于凹透镜36．（威海）荣成烟墩角鹅湖良好的生态环境，吸引上万只天鹅每年冬季成群结队悄然降临，栖息越冬，这期间有大批的摄影爱好者云集于此，如图是一名摄影爱好者所拍的照片，下列说法正确的是（）A．天鹅在水中倒影，是光的反射形成的实像B．天鹅在水中倒影，是光的折射形成的虚像C．当发现天鹅没有全部进入照相机取景框内时，摄影者应远离天鹅并将镜头后缩D．当发现天鹅没有全部进入照相机取景框内时，摄影者应靠近天鹅并将镜头前伸37．（莆田）下列四种光学仪器中，与人的眼球形成像原理相同的是（）A．照相机B．投影仪C．放大镜D．显微镜38．（南昌）如图所示，凸透镜的应用事例中，所成像性质与其他不同的是（）A．监控器摄像B．照相机照相C．无人机航拍D．投影仪放映39．（乌鲁木齐）如图，一束来自远处物体的光经某同学眼睛的角膜和晶状体折射后所成的像落在视网膜之前，则该同学是（）A．近视眼，需要用凹透镜矫正 B．近视眼，需要用凸透镜矫正C．远视眼，需要用凹透镜矫正 D．远视眼，需要用凸透镜矫正36题39题40题41题40．（莱芜）有一次，小明上学前取自己的眼镜时，发现自己的近视镜和爷爷的老花镜混在一起，外形完全一样，如图所示，小明要想找出自己的眼镜，下列做法正确的是（）A．用手摸镜时，中间薄边缘厚的是近视镜B．让镜片正对太阳光，太阳光通过镜片能呈现一个明亮小光斑的是近视镜C．让镜片正对太阳光，太阳光通过镜片后能呈现一个大光斑的是近视镜D．拿着镜片看字，把字放大的是近视镜41．（长沙）2014年最为特别的天象之一﹣﹣﹣“超级月亮”出现于8月11日凌晨，它比正常时的月亮要大百分之二十，亮度也有所增加，某天文爱好者为了研究这一现象，于是架设一台天文望远镜做进一步观察，关于该望远镜，下列说法正确的是（）A．它的物镜和显微镜的物镜作用相同B．它的物镜相当于放大镜，用来把像放大C．它的物镜的作用是使远处的物体在焦点附近成虚像D．它由两组透镜组成，靠近眼镜的为目镜，靠近被观测物体的为物镜42．（青海）如图所示，关于近视眼的形成和矫正方法，正确的是（）A．B．C．D．二．填空题43．（永州）永州阳明山国家森林公园风景秀丽，园内严禁游客随地丢弃饮料瓶，这不仅是为了保护环境，更重要的是因为透明圆饮料瓶装水后相当于一个镜，它对太阳光具有作用，可能引起森林火灾．44．（黄冈）利用激光的平行度好，将激光束射入光盘，激光经过（填“反射”或“折射”）后被光学装置接收，处理后就可以还原成声音和图象．激光还有一个特点是亮度高，如果激光照射到人眼，由于眼球的晶状体相当于（填“凸透镜”或“凹透镜”），激光经过眼球（填“会聚”或“发散”）在视网膜上，会严重灼伤视网膜，造成永久性伤害．45．（广安）凸透镜是应用广泛的光学元件之一，它对光具有作用，当一物体位于凸透镜二倍焦距以内时，成的像（选填“缩小”、“等大”或“放大”）．46．（青海）在凸透镜前2倍焦距以外放一物体，则在凸透镜另一侧成倒立、缩小的实像．如果把物体和像的位置对调，则成、的实像．47．（黑河）小军同学利用焦距为15cm的凸透镜做了“探究凸透镜成像规律”的实验，实验中当光屏距凸透镜18cm时，会在光屏上出现一个（选填“缩小”、“等大”或“放大”）的实像．应用这一成像原理制成的光学仪器是（答出一个即可）．48．（曲靖）物体距凸透镜30cm时，透镜另一侧的光屏上刚好能得到一个倒立等大的实像，此凸透镜的焦距为cm；若将此凸透镜作为放大镜使用，被放大的物体距凸透镜的距离应小于cm．49．（十堰）小明用焦距为10cm的凸透镜探究凸透镜成像的规律，他将烛焰放在距凸透镜15cm的位置，调节光屏位置，可以得到一个清晰的倒立、（选填“等大”、“放大”或“缩小”）的实像，利用这个原理可以制成．实验中他不慎用手指尖触摸到了凸透镜，此时光屏上（选填“会”或“不会”）出现手指尖的像．50．（昆明）一个凸透镜的焦距是10cm，当把物体放在凸透镜前28cm的位置时，在凸透镜后的光屏上出现一个倒立、的实像．小明站在平面镜前2m，他在平面镜中成的像距平面镜m．51．（盐城）小明用爷爷的老花镜正对太阳，再把一张纸放在它的下面，移动眼镜，在纸上会呈现一个最小最亮的光斑，则老花镜是（凸/凹）透镜，小明发现老花镜可以使稍远处的窗户在光屏上成（正立/倒立）、缩小的像，生活中就是利用这一原理工作的．52．（恩施州）投影仪能将文字和图象等信息投射到屏上，其镜头相当于一个，屏上出现的文字相对于投影仪内部发光元件产生的“文字”是一个立放大的像．若需让屏上的文字变大，应将镜头适当（选填“靠近”或“远离”）发光元件．53．（重庆）同学们在日常生活中常用手机进行“自拍”，“自拍”时，手机的镜头相当于一个透镜，该透镜在日常生活中常用来矫正（选填“近视眼”、“远视眼”）．54．（汕尾）某些手表上有一个圆滑的透明凸起，通过它看日期会觉得很清楚，这是因为这个圆滑的凸起相当于一个，我们看到的实际上是一个（选填“放大”或“缩小”）的（选填“实像”或“虚像”）．55．（乐山）上课经常使用的投影仪，其镜头相当于（选填：凹面镜、凹透镜、凸面镜、凸透镜）；从能量转化的角度灯泡的作用是：．56．（海南）人们常用手机进行“自拍”，手机的镜头相当于一个透镜；“自拍”时，手机镜头到人的距离应透镜的二倍焦距（选填“大于”、“小于”或“等于”）．57．（黔西南州）将一物体放在凸透镜前20cm处，成倒立、等大的实像，如果将此物体向凸透镜移动5cm，此时的成像规律是生活中的成像原理，成倒立、的实像．58．（宜昌）把一滴水滴在玻璃板上，在玻璃板下面放置一个用眼睛看不清楚的小物体，这时水滴的作用就相当于一个镜．拿一个放大镜位于水滴的上方，慢慢调节这个镜子与水滴之间的距离，你就更能看清玻璃板下的微小物体，这时它们的作用相当于一个（选填“望远镜”或“显微镜”）．59．（自贡）数码相机已在我们的生活中普及，照相机的镜头相当于一个透镜．若照相机镜头的焦距为50mm，当被拍照的人到镜头的距离大于100mm时，会得到一个的实像．60．（重庆）每年6月6日是全国爱眼日，其主题是“关爱心灵窗户”．眼睛的晶状体相当于透镜，有些同学由于过度使用电子产品导致近视，需配戴透镜来矫正．61．（怀化）如图所示，表示小欣同学用激光分别射向甲、乙两透镜后光的传播路径，由图可知甲透镜应是透镜，乙透镜应是透镜．（两空选填“凹”或“凸”）61题62题63题62．（临沂）如图所示，某同学让太阳光通过透明的镜片照射到白墙上，从图中现象可看出，此镜片对光有作用．用这个镜片做成的眼镜可以用来矫正视眼．63．（遂宁）在“探究凸透镜成像规律”的实验中，当烛焰、凸透镜、光屏处于如图所示的位置时，恰能在光屏上得到一个清晰的、的实像．利用这一成像原理工作的是（选填“投影仪”、“照相机”或“放大镜”）．64．（河北）小明将一只点燃的蜡烛放在凸透镜（f=10cm）前18cm处，光屏上得到了烛焰倒立、的清晰像．然后他在蜡烛和凸透镜之间放置了一个远视眼镜片，由于远视眼镜片对光线有作用，所以光屏上烛焰的清晰像变模糊了（如图所示）．若想在光屏上重新得到清晰的烛焰像，他可将光屏凸透镜．65．（益阳）如图所示，在做“探究凸透镜成像的规律”的实验中，烛焰在图示位置时能在光屏上成清晰的像，所成的像是倒立（填“放大”、“等大”或“缩小”）的实像．现将蜡烛沿主光轴向远离凸透镜的方向移动，要使烛焰仍能在光屏上成清晰的像，则光屏应沿主光轴向（填“远离”或“靠近”）凸透镜的方向移动．64题65题66题6．（桂林）凸透镜对光有作用（选填“会聚”或“发散”）．凸透镜的焦点为F，当蜡烛如图所示放置时，在透镜另一侧可成一个、放大的实像（选填“倒立”或“正立”）7．（厦门）近期流行的“自拍神器”给旅行者自拍带来方便．如图所示，与直接拿手机自拍相比，利用自拍杆可以物距，减小人像的大小，从而取景范围，取得更好的拍摄效果．（均选填“增大”或“减小”）67题68题69题68．（丹东）如图所示，小勇利用焦距为10cm的放大镜看自己的手指纹时，应将手指放在距放大镜（填“大于”、“小于”或“等于”）10cm的位置．当他将手臂伸直，用这个放大镜看窗外远处的物体时，他所看到的是倒立的、（填“放大”、“缩小”或“等大”）的实像．69．（阜新）2013年6月20日，我国宇航员王亚平在“天宫一号”完成了太空授课，图甲是她做水球实验时的情景，水球相当于镜，通过水球可以看到她的像（选填“实”或“虚”），这种成像规律在生活中的应用是（选填“照相机”、“投影仪”或“放大镜”）．李佳同学将一只透镜放在眼前10cm处玩赏时，被别的同学拍下了照片（如图乙），据此推断该透镜的焦距f满足的条件是f10cm（选填“＞”“＜”或“=”）．70．（哈尔滨）小聪用凸透镜观察到如图所示的现象，此时课本到凸透镜的距离在此凸透镜的，成的是正立、放大的像．70题71题72题73题71．（吉林）如图所示，透过水瓶可以看到放大了的文字．这是因为装水的水瓶相当于透镜，形成了文字正立、放大的像．72．（梧州）如图是嫦娥三号着陆器图片，该图是由月球车上全景相机拍摄的．拍照时，着陆器到镜头的距离要（填“大于”、“等于”或“小于”）两倍焦距．若要把着陆器的像拍得更大些，则应使照相机的镜头（填“远离”或“靠近”）着陆器一些．73．（葫芦岛）中国号称“小眼镜王国”，很多孩子都患有近视眼．已引起相关部门重视．如图所示的两幅图中能反映近视眼成因的是，戴一个合适的透镜就能将光线重新聚在视网膜上．74．（达州）6月6日，为全国“爱眼日”．目前青少年近视现象十分严重，在图中，表示近视眼成像示意图的是，应配戴镜制成的眼镜矫正．74题75题76题75．（无锡）如图所示的透镜是透镜，用这种透镜制作的眼镜可以用于矫正眼．（选填“近视”或“远视”）76．（湖北）如图所示，在“探究凸透镜成像的规律”实验中，若将点燃的蜡烛依次放在a、b、c三处，其中蜡烛放在处得到的实像最大，放在处得到的实像最小．三．作图题77．（青海）完成如图所示的光路图．77题78题79题78．（广安）请完成如图所示的光路图．79．（黔东南州）在该图中，画出光线经凸透镜折射后的光路图．80．（丹东）如图所示，请将下列光路图补充完整．81．（乌鲁木齐）如图是光线通过凹透镜后的折射光线，作出入射光线．81题82题83题82．（岳阳）根据已给出的入射光和出射光，请在方框内画出合适的透镜．83．（广东）请在图中画出光线AO的折射光线和BC的入射光线．84．（南充）如图，有两束光线射向凸透镜，请完成光路（F为焦点，O为光心）．84题85题86题85．（德阳）如图所示，已知一条入射光线过凸透镜的光心O，一条经过凸透镜折射后的光线与主光轴平行，请分别画出它们对应的出射光线和入射光线．86．（鄂州）如图所示，一个凸透镜的主光轴与平静水面重合，F为凸透镜的焦点．请画出图中光线在凸透镜左侧的入射光线以及图中光线进入水中的折射光线．87．（黔南州）如图所示物体AB通过凸透镜所成正立、放大的像A′B′，请画出凸透镜的位置，并确定该透镜焦点F．87题88题89题88．（盘锦）如图所示，请画出由S点发出的光经过凸透镜后的折射光线，并确定发光点S 的像点S′．89．（抚顺）如图所示，光线AO是通过凹透镜折射后射向水面的一条光线．请画出光线AO 通过凹透镜前的入射光线、在水面的反射光线以及进入水中的折射光线的大致方向．四．实验题90．（聊城）某同学用蜡烛、凸透镜和光屏做“探究凸透镜成像规律”的实验，装置如图所示．（1）要使烛焰的像能成在光屏的中央，应将蜡烛向（填“上”或“下”）调节．（2）实验过程中，当烛焰距凸透镜20cm时，移动光屏至某一位置，能在光屏上得到一个等大清晰的像，则该凸透镜的焦距是cm．（3）当烛焰距凸透镜35cm时，移动光屏，可在光屏上得到一个清晰、倒立、的实像，日常生活中利用这一原理制成的光学仪器是（填“照相机”、“投影仪”或。

一、初二物理光的折射透镜实验易错压轴题（难）1．小丽同学用焦距为15cm的凸透镜做“探究凸透镜成像的规律”实验：(1)实验过程中，当蜡烛与凸透镜的距离如图甲所示时，光屏上会得到一个清晰的倒立、______的实像，如果在凸透镜前放一个近视镜，小丽需要向______（填“左”或“右”）移动光屏才能看到烛焰清晰的像；(2)如图乙所示，一条平行于凹透镜主光轴的光线，经凹透镜和凸透镜折射后恰好经过A 点，请在图中画出经过两透镜后的折射光线______。

（F为凹透镜的虚焦点）【答案】等大右【解析】【分析】(1)根据物体在凸透镜的二倍焦距处的成像性质进行判断；正常的眼睛可以将光线会聚在视网膜上。

近视眼会将物体的像呈在视网膜之前，应该佩戴凹透镜进行矫正。

远视眼会将物体的像呈在视网膜之后，应该佩戴凸透镜进行矫正；(2)根据凹透镜对光线有发散作用作图。

【详解】(1)[1]由题意和图甲可知，凸透镜的焦距是15cm，物距u f=-==50cm20cm30cm2同理像距等于2f，由凸透镜成像规律可知，此时光屏上会得到一个倒立、等大的实像。

[2]在蜡烛和透镜之间放上一个近视镜，近视眼镜（凹透镜）对光线有发散作用，使光线延迟会聚，为了使光屏上还能出现清晰的像，则光屏需要适当向右移动。

(2)[3]平行于主光轴的光线，经凹透镜折射后，折射光线的反向延长线经过焦点，由题意可知该光线经凸透镜折射后恰好经过A点，据此完成光路图，如图所示：2．小明和小亮用如图所示的装置探究凸透镜成像的规律。

(1)实验前将烛焰、凸透镜和光屏的中心调至同一高度，目的：______；(2)如图所示，光屏上呈现一个清晰的像保持凸透镜位置不变，将蜡烛向左移动一段距离，要再次在光屏上得到清晰的像，应将光屏向______移动，像的大小将变______；(3)小亮认为：凸透镜成实像时，不但像与物上下是颠倒的，而且左右也是相反的。

请你设计一种简单的方法验证小亮的观点______。

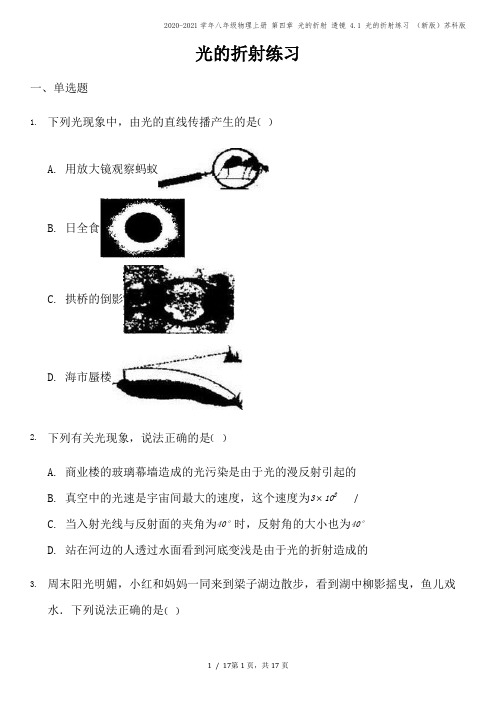

光的折射练习一、单选题1.下列光现象中，由光的直线传播产生的是( )A. 用放大镜观察蚂蚁B. 日全食C. 拱桥的倒影D. 海市蜃楼2.下列有关光现象，说法正确的是()A. 商业楼的玻璃幕墙造成的光污染是由于光的漫反射引起的B. 真空中的光速是宇宙间最大的速度，这个速度为3×108kk/kC. 当入射光线与反射面的夹角为40°时，反射角的大小也为40°D. 站在河边的人透过水面看到河底变浅是由于光的折射造成的3.周末阳光明媚，小红和妈妈一同来到梁子湖边散步，看到湖中柳影摇曳，鱼儿戏水．下列说法正确的是()A. 看到的柳影是光的反射形成的实像B. 看到的柳影是光的折射形成的虚像C. 看到的鱼儿是光的反射形成的虚像D. 看到的鱼儿是光的折射形成的虚像4.如图所示的四种现象中，由于光的折射形成的是()A. 树叶在地面上的影子B. 景物在水中的倒影C. 人的腿在水中“变短”了D. 皮影在幕布上的影子5.小明在湖边树荫下乘凉，想到了所学的物理知识．其中合理的是()A. 树下的圆形光斑，是光沿直线传播形成的B. 看到池水“变”浅，是光的反射引起的C. 水中出现树的倒影，水中的“树”比岸上的树小D. 阳光中的紫外线可以灭菌，也可以用来进行遥控6.暑假小明去北海公园游玩，站在清澈的湖边，望向平静的水面，看到“云在水中飘，鱼在云上游，鱼戏白塔绿树间”，在这些景象中距离水面最远的是()A. 水中白云B. 游动的鱼C. 白塔倒影D. 绿树倒影7.如图为光在空气和玻璃的分界面传播的示意图，其中实线分别表示入射光线、反射光线和折射光线，下列说法正确的是()A. OB是折射光线B. AO是入射光线C. 入射角是30°D. 空气在kk′的右侧8.去年暑假，小梦陪爷爷到湖里去叉鱼。

小梦将钢叉向看到的鱼方向投掷，总是叉不到鱼。

下列所示的四幅光路图中，能正确说明叉不到鱼的原因的是()A.B.C.D.9.如图是2020年6月21日出现的日环食现象，下列图中的光现象成因与此相同的是A. 井底之蛙B. 空中彩虹C. 水中“折筷”D. 古代女子照铜镜10.有一圆柱形敞口容器，从其左侧某一高度斜射一束激光，在容器底部都产生一个光斑O如图所示，下列操作使光斑向左移动的是()A. 保持水面高度不变使激光笔向右平移B. 保持激光射入角度不变使水面下降C. 保持激光射入角度不变使水面上升D. 保持水面高度和入射点不变使激光入射角增大11.小李同学用一只新买的激光笔照射水平水面，在竖直白墙上出现了两个红色亮点A和B，如图所示。

班级： 姓名： 得分：一、选择题（共12小题，每小题3分，计36分。

）1．下列事例中观察到的是物体虚像的是（ ）A ．晴天在树林中的地面上看到光亮的圆斑B ．看电影，银幕上的画面C ．看物体的影子D ．看湖中小船的倒影2．有一盛水的圆柱形敞口容器，水面的升降可由进水管和出水管调节。

在其右侧某一高度朝确定方向射出一束光束，在容器底部中央产生一个光斑，如右图所示。

该光斑（ ）A ．是激光束经水面反射后形成的；若向右移动，表明水面上升B ．是激光束经水面反射后形成的；若向左移动，表明水面上升C ．是激光束经水面折射后形成的；若向右移动，表明水面下降D ．是激光束经水面折射后形成的；若向左移动，表明水面下降3．把一根筷子斜插入玻璃缸里，然后向玻璃缸中倒入半缸水，从水缸的上方看筷子，见到的是下图中的（ ）4．如图，画中人出现了错误判断，以下四幅光路图中，能正确说明产生这一现象原因的是（ ）5．在右图中，N 是一个水平放置的长方形暗盒，盒内有水平向右的平行光，P 为暗盒右侧平面上的一个圆孔，M 是一个与暗盒右侧平面平行的相隔一定距离的光屏，若从外径与圆孔P 相同的厚平板玻璃、凸透镜、凹透镜这三个光学器件中取一个嵌入圆孔P 中，发现在光屏M 上呈现一个比圆孔P 大的圆形光斑，则嵌入圆孔P 的光学器件（ ）A ．只能是凹透镜B ．只可能是凹透镜或厚平板玻璃C ．只可能是凹透镜或凸透镜D ．厚平板玻璃、凸透镜、凹透镜都有可能6．如右图所示，用手拿凸透镜远离书的过程中，通过凸透镜不可能观察到的像是（ ）A ．正立放大的像B ．正立缩小的像C ．倒立放大的像D ．倒立缩小的像7．一凸透镜焦距是10cm ，将点燃的蜡烛放在凸透镜前40cm 处，则烛焰通过凸透镜所成的像是（ ）A ．倒立缩小的实像B ．倒立放大的实像C ．倒立等大的实像D ．正立放大的虚像8．小明在探究凸透镜成像规律时，保持凸透镜的位置不变，先后把蜡烛放在a 、b 、c 、d 四点并分别调整光屏的位置，如图所示，探究后他总结出下列说法。

光的折射透镜单元综合能力检测（一）、选择题1．如图所示 NN1 是水与空气的界面，能正确表示光从空气射入水中的是：（）NN 1N N 1 NN 1NN 1ABCD2．把下图甲所示的一只点燃的蜡烛放在距离凸透镜 2 倍焦距以外的地方， 在透镜的另一侧调节光屏位置可找到一个清晰的像。

这个像是下图乙中的( )3．凸透镜的焦距是 10cm ，点燃的蜡烛放在凸透镜前 40cm 处，则烛焰通过凸透镜所成的像( )A ．倒立缩小的实像B ．倒立放大的实像C ．倒立等大的实像D ．正立放大的虚像 4．一支蜡烛位于凸透镜前，调节好透镜和光屏位置后，在光屏上呈现缩小．倒立的像；若保持 凸透镜位置不动，将蜡烛和光屏的位置对调一下，则在光屏上 ( ) A ．无法成像B ．呈现放大．正立的像C ．呈现放大．倒立的像D ．呈现缩小．倒立的像5． 关于凸透镜成像，下列说法不正确的是 A ．成实像时，像一定比物小C ．成实像时，像和物一定在透镜的两侧6． 下列说法中正确的是A ．近视眼镜．放大镜和照相机镜头都是凸透镜B ．阳光下大树的影子是由光的折射现象形成的C ．光发生漫反射时，反射角等于入射角D ．猴子捞“月亮”时，水中的“月亮”到水面的距离等于水的深度7． 在探究凸透镜成像规律的实验中，当烛焰．凸透镜．光屏处于上图中所示位置时，恰能在光屏上得到一个清晰的像。

利用这种成像原理可以制成 （ ） A ．照相机 B ．幻灯机 C ．放大镜 D ．潜望镜8．如图所示， 当物体在凸透镜的二倍焦距外时， 在光屏上会得到一个倒立． 缩小的实像。

小明为了探究近视眼视力的矫正方法，在凸透镜与物体之间放上一个近视眼镜，若 此时要在光屏上呈现清晰的像，则光屏应该（ ） Ａ．保持不动 Ｂ．向上移动 Ｃ．向右移动Ｄ．向左移动9． 如图所示，用手拿凸透镜远离书的过程中，通过凸透镜不可能观察到的像是( )A ．正立放大的像B ．正立缩小的像C ．倒立放大的像D ．倒立缩小的像。

江苏省东海县八年级物理上册第四章光的折射透镜测试题1（无答案）（新版）苏科版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（江苏省东海县八年级物理上册第四章光的折射透镜测试题1（无答案）（新版）苏科版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为江苏省东海县八年级物理上册第四章光的折射透镜测试题1（无答案）（新版）苏科版的全部内容。

第四章 光的折射 透镜测试（一）一。

填空题 1.小明到湖边游玩,他站在岸上看到了:①岸上的树，②水中的鱼,③空中的小鸟,④自己在水中的倒影.则在小明看到的景物中,属于光的反射形成的是_________，属于光的折射形成的是_________（填序号)2．如图所示,PQ 是空气和水的分界面，O 点是一束光的入射点，则AO 是______光线，NN /是______线,∠AON 叫做______角，OC 是______光线，∠CON /叫做______角。

3．如图所示，斜插在水中的筷子,看起来向______弯折，这是由于光从______进入______ 发生______的缘故．4．如图所示,阳光照射到铁桶里，AC 为桶壁AB 的影子,若向桶里注入水，随着水面的升高, AC的长度将______ 。

(选填“变长、变短"或“不变”)这一现象说明 。

5．游船上的人观看水中的鱼，所看到的“鱼"的位置要比鱼的实际位置______（选填“深”或“浅”)，这是由于光的 造成。

6．一束光线在空气和玻璃之间传播，当入射光线与界面成600角时，折射光线与反射光线垂直，则反射角是______，光的传播方向是从 到 。

江苏省南京市溧水县孔镇中学八年级物理上册第14周周练试题第14周周练试题桌号班级姓名1、凸透镜成像的规律：①、当物距u ＞2f 时，像距v 的特点是，此时成的的像。

应用：②、当物距u ＝2f 时，像距v 的特点是，此时成的的像。

应用：测凸透镜的焦距③、当物距f ＜u ＜2f 时，像距v 的特点是，此时成的的像。

应用：④、当物距u ＝f 时，不能成像。

物体发出的光经凸透镜后变成光。

⑤、当物距u ＜f 时，成的的像。

此时像和物在透镜的侧。

（同、异）应用：⑥、成实像和虚像的分界点是，成放大、缩小实像的分界点是。

成实像时：物距减小时，像距，像。

2、关于凸透镜成像及成像规律的应用，有以下几种说法：①当物距小于焦距时，凸透镜成正立、放大的实像；②照相机是利用凸透镜成倒立、缩小的实像原理制成的；③幻灯机是利用当物距大于2焦距时凸透镜成倒立、放大的实像的原理制成的；④集邮爱好者观察邮票时若一时找不到放大镜，可以用老花镜代替．正确的是( )A ．②④正确B ．②③正确C ．①④正确D ．①②正确3、凸透镜成像规律时，保持凸透镜的位置不变，先后把蜡烛放在a 、b 、c 、d 四点并分别调整光屏的位置，如图4所示，探究后他总结出下列说法。

其中正确的是（） A ．照像机是利用蜡烛放在a 点的成像特点制成的 B ．放大镜是利用蜡烛放在b 点的成像特点制成的C ．幻灯机是利用蜡烛放在d 点的成像特点制成的D ．蜡烛放在b 点成的像比它放在c 点成的像大4、如图，是研究凸透镜成像时的位置放置简图，其中F 点是凸透镜的焦点。

小华通过实验得到一些规律，现请你帮她填写完整：① 要在光屏上得到一个最大的像，物体应该放在图中的点；② 当像和物体在同一侧时，物体放在图中的点；③ 物体从b 点沿主轴移到d 点，物体的像将变（大/小）；④某次在光屏是出现一个缩小的像时,测得光屏到凸透镜的距离为30cm,则当物体距离凸透镜20cm 时,（）A ．光屏上一定会出现一个放大的像。
