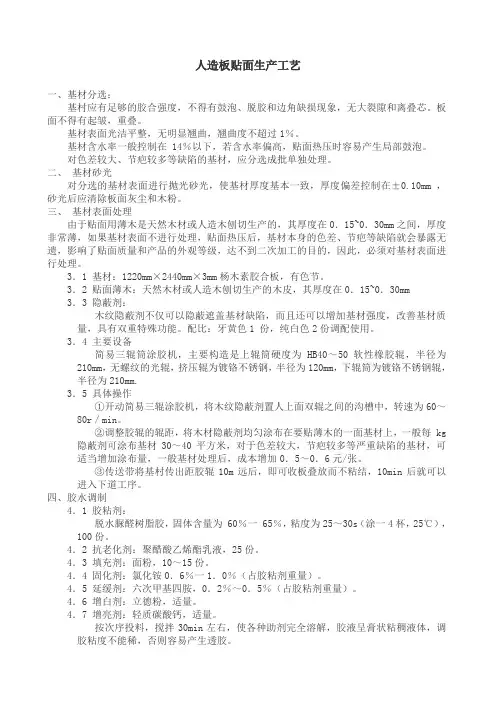

人造板贴面生产工艺
一、基材分选：
基村应有足够的胶合强度，不得有鼓泡、脱胶和边角缺损现象，无大裂隙和离叠芯。板面不得有起皱，重叠。
基材表面光洁平整，无明显翘曲，翘曲度不超过1％。
基材含水率一般控制在 14％以下，若含水率偏高，贴面热压时容易产生局部鼓泡。
对色差较大、节疤较多等缺陷的基材，应分选成批单独处理。
二、基材砂光
对分选的基材表面进行抛光砂光，使基材厚度基本一致，厚度偏差控制在±0.10mm ，砂光后应清除板面灰尘和木粉。
三、基材表面处理
由于贴面用薄木是天然木材或人造木刨切生产的，其厚度在0．15~0．30mm之间，厚度非常薄，如果基材表面不进行处理，贴面热压后，基材本身的色差、节疤等缺陷就会暴露无遗，影响了贴面质量和产品的外观等级，达不到二次加工的目的，因此，必须对基材表面进行处理。
3．1 基材：1220mm×2440mm×3mm杨木素胶合板，有色节。
3．2 贴面薄木：天然木材或人造木刨切生产的木皮，其厚度在0．15~0．30mm
3．3 隐蔽剂：
木纹隐蔽剂不仅可以隐蔽遮盖基材缺陷，而且还可以增加基材强度，改善基材质量，具有双重特殊功能。配比：牙黄色1 份，纯白色2份调配使用。
3．4 主要设备
简易三辊筒涂胶机，主要构造是上辊筒硬度为HB40～50软性橡胶辊，半径为210mm，无螺纹的光辊，挤压辊为镀铬不锈钢，半径为120mm，下辊筒为镀铬不锈钢辊，半径为210mm.
3．5 具体操作
①开动简易三辊涂胶机，将木纹隐蔽剂置人上面双辊之间的沟槽中，转速为60～
80r／min。
②调整胶辊的辊距，将木材隐蔽剂均匀涂布在要贴薄木的一面基材上，一般每 kg
隐蔽剂可涂布基材30～40平方米，对于色差较大，节疤较多等严重缺陷的基材，可适当增加涂布量，一般基材处理后，成本增加0．5～0．6元/张。
③传送带将基村传出距胶辊10m远后，即可收板叠放而不粘结，10min后就可以
进入下道工序。
四、胶水调制
4．1 胶粘剂：
脱水脲醛树脂胶，固体含量为 60％一 65％，粘度为25～30s（涂一4杯，25℃），100份。
4．2 抗老化剂：聚醋酸乙烯酯乳液，25份。
4．3 填充剂：面粉，10～15份。
4．4 固化剂：氯化铵0．6％一1．0％（占胶粘剂重量）。
4．5 延缓剂：六次甲基四胺，0．2％～0．5％（占胶粘剂重量）。
4．6 增白剂：立德粉，适量。
4．7 增亮剂：轻质碳酸钙，适量。
按次序投料，搅拌30min左右，使各种助剂完全溶解，胶液呈膏状粘稠液体，调胶粘度不能稀，否则容易产生透胶。
五、涂胶
在4英尺四辊涂胶机上单面涂胶，涂胶量应控制在 60～80g／平方米，不能超标，否则，容易产生透胶，如有空白点，要补胶，局部胶多要刮均匀。
六、贴面
人造薄木含水率控制在18％以下，贴面薄木之间接触处重叠0．5～lmm，并用手抹平，防止因热压收缩而造成离缝。
七、热压
热压板下面用羊毛毯缓冲垫，并用3mm厚不锈钢板固定在热压板上，进行柔性热压。装板速度要迅速，一般热压单位压力控制在0．6－0．8MPa，温度为95－105℃，时间为60～90秒。
八、裁边
用刮刀将加工余量刮净，将贴面板面与面对合平整堆放。
九、检验包装
按贴面板质量标准验收，并在包装上注明品种、规格、等级、生产日期和批号。
各种人造板的制造过程都包括下述5个主要工艺。 切削加工原材料处理和产品最终加工，都要应用切削工艺,如单板的旋切、刨切,木片、刨花的切削，纤维的研磨分离，以及最终加工中的锯截、砂磨等。将木材切削成不同形状的单元，按一定方式重新组合为各种板材，可以改善木材的某些性质，如各向异性、不均质性、湿胀及干缩性等。大单元组成的板材力学强度较高，小单元组成的板材均质性较好。精确控制旋切单板的厚度误差，可提高出材率2～3％。切削出的刨花形态影响刨花板的全部物理力学性能；纤维形态对纤维板的强度同样有密切关系。板材最终的锯切、磨削等也影响产品的规格质量。 干燥包括单板干燥、刨花干燥、干法纤维板工艺中的纤维干燥，及湿法纤维板的热处理。干燥的工艺和过程控制与成材干燥有所不同。成材干燥的过程控制是以干燥介质的相对湿度为准，必须注意防止干燥应力的产生；而人造板所用片状、粒状材料的干燥则是在相对高温、高速和连续化条件下进行的，加热阶段终了立即转入减速干燥阶段。单板及刨花等材料薄,表面积大,干燥应力的影响甚小或者不存在。加之在切削过程中木材组织发生不同程度的松弛，水分扩散阻力小，木材内部水分扩散规律对单板、刨花等就失去意义。 干燥的热源，大都是用蒸气或燃烧气体。红外线干燥能量消耗太大，每蒸发1千克水需要5500～18000千焦；而蒸气干燥仅需4200～5000千焦。高频干燥优点是被干物料含水率高时的干燥速度快、终含水率均匀，但干燥成本过高。若与蒸气联合使用实现复式加热则有利的。真空干燥不仅费用大，生产效率也低。当以蒸气为热源时，每蒸发1千克水分,单板干燥需1.75～2千克蒸气,刨花干燥需1.8千克左右的蒸气，软质纤维板坯干燥需1.6～1.8千克蒸气。 施胶包括单板涂胶、刨花及纤维施胶。单板涂胶在欧洲仍沿用传统的滚筒涂胶，美国自70年代起许多胶合板厂已改用淋胶。中国胶合板厂也用滚筒涂胶。淋胶方法适宜于整张化中板和自动化组坯的工艺过程。刨花及纤维施胶现在主要用喷胶方法。 70年代末期，欧美一些国家研究无胶胶合技术，较有进展的是使木质素分子活化，在一定条件下利用木质素胶合；或者利用木材或其他材料中的半纤维素，经处理使之转化为胶结物质进行胶合。80年代初，加拿大成功地利用蒸渣制成了无胶刨花板。中国林业科学研究院和东北林业大学也都在进行无胶胶合技术的研究，已取得初步成果。 成型和加压胶合板的组坯，刨花板纤维板的板坯成型和加压都属于人造板制造的成型工艺。木材学对木材构造的研究揭示了木纤维在天然木材中的排列方式有层次性和方向性，因而能承受自然界对木材所施加的一定限度的外力。人造板制造工艺的演变，无疑受到这一认识的影响:刨花板、纤维板板坯层次由单层改变为3层及多层结构；板坯中刨花及纤维的排列也由随机型趋向于定向型；而胶合板的相邻层纤维方向互相垂直排列则改善了木材在自然生长条件下形成的各向异性缺点，提高了尺寸稳定性。 加压分预压及热压。使用无垫板系统时必需使板坯经过预压。它使板坯在推进热压机时不致损坏。热压工序是决定企业生产能力和产量的关键工序，人造板工业中常
生产工艺流程简述 清棉工序 1．主要任务：（1）将紧压的原纤维松解成较小的纤维块或纤维束，以利混合、除杂作用的顺利进行；（2）清除原纤维中的大部分杂质、疵点及不宜纺纱的短纤维。（3）将不同批次的纤维进行充分而均匀地混和，以利棉纱质量的稳定。（4）成卷：制成一定重量、长度、厚薄均匀、外形良好的棉纤维卷。 梳棉工序 1．主要任务 （1）分梳：将纤维分解成单纤维状态，改善纤维伸直平行状态。（2）混合：使纤维进一步充分均匀混合。（4）成条：制成符合要求的棉条。 精梳工序 主要任务: 1．除杂：清除纤维中细小的纤维疵点。 2．梳理：进一步分离纤维，排除一定长度以下的短纤维，提高纤维的长度整齐度和伸直度。 3．牵伸：将棉条拉细到一定粗细，并提高纤维平行伸直度。 4．成条：制成符合要求的棉条。
并条工序 主要任务 1．并合：一般用6-8根纤维条进行并合，改善棉条长片段不匀。2．牵伸：把纤维条拉长抽细到规定重量，并进一步提高纤维的伸直平行程度。3．混合：利用并合与牵扯伸，使纤维进一步均匀混合，不同唛头、不同工艺处理的纤维条，在并条机上进行混和。4．成条：做成圈条成型良好的熟条，有规则地盘放在棉条桶内，供后工序使用。 粗纱工序 主要任务: 1．牵伸：将熟条均匀地拉长抽细，并使纤维进一步伸直平行。2．加捻：将牵伸后的须条加以适当的捻回，使纱条具有一定的强力，以利粗纱卷绕和细纱机上的退绕。 细纱工序 主要任务: 1．牵伸：将粗纱拉细到所需细度，使纤维伸直平行。 2．加捻：将须条加以捻回，成为具有一定捻度、一定强力的细纱。3．卷绕：将加捻后的细纱卷绕在筒管上。4．成型：制成一定大小和形状的管纱，便于搬运及后工序加工。
人造板工艺流程 各种人造板的制造过程都包括下述5个主要工艺。 切削加工原材料处理和产品最终加工，都要应用切削工艺,如单板的旋切、刨切,木片、刨花的切削，纤维的研磨分离，以及最终加工中的锯截、砂磨等。将木材切削成不同形状的单元，按一定方式重新组合为各种板材，可以改善木材的某些性质，如各向异性、不均质性、湿胀及干缩性等。大单元组成的板材力学强度较高，小单元组成的板材均质性较好。精确控制旋切单板的厚度误差，可提高出材率2～3％。切削出的刨花形态影响刨花板的全部物理力学性能；纤维形态对纤维板的强度同样有密切关系。板材最终的锯切、磨削等也影响产品的规格质量。 干燥包括单板干燥、刨花干燥、干法纤维板工艺中的纤维干燥，及湿法纤维板的热处理。干燥的工艺和过程控制与成材干燥有所不同。成材干燥的过程控制是以干燥介质的相对湿度为准，必须注意防止干燥应力的产生；而人造板所用片状、粒状材料的干燥则是在相对高温、高速和连续化条件下进行的，加热阶段终了立即转入减速干燥阶段。单板及刨花等材料薄,表面积大,干燥应力的影响甚小或者不存在。加之在切削过程中木材组织发生不同程度的松弛，水分扩散阻力小，木材内部水分扩散规律对单板、刨花等就失去意义 干燥的热源，大都是用蒸气或燃烧气体。红外线干燥能量消耗太大，每蒸发1千克水需要5500～18000千焦；而蒸气干燥仅需4200～5000 千焦。高频干燥优点是被干物料含水率高时的干燥速度快、终含水率均匀，但干燥成本过高。若与蒸气联合使用实现复式加热则有利的。真空干燥不仅费用大，生产效率也低。当以蒸气为热源时，每蒸发1千克水分,单板干燥需1.75～2千克蒸气,刨花干燥需1.8千克左右的蒸气，软质纤维板坯干燥需1.6～1.8千克蒸气。 施胶包括单板涂胶、刨花及纤维施胶。单板涂胶在欧洲仍沿用传统的滚筒涂胶，美国自70年代起许多胶合板厂已改用淋胶。中国胶合板厂也用滚筒涂胶。淋胶方法适宜于整张化中板和自动化组坯的工艺过程。刨花及纤维施胶现在主要用喷胶方法。 成型和加压胶合板的组坯，刨花板纤维板的板坯成型和加压都属于人造板制造的成型工艺。木材学对木材构造的研究揭示了木纤维在天然木材中的排列方式有层次性和方向性，因而能承受自然界对木材所施加的一定限度的外力。人造板制造工艺的演变，无疑受到这一认识的影响:刨花板、纤维板板坯层次由单层改变为3层及多层结构；板坯中刨花及纤维的排列也由随机型趋向于定向型；而胶合板的相邻层纤维方向互相垂直排列则改善了木材在自然生长条件下形成的各向异性缺点，提高了尺寸稳定性。
生产工艺流程与生产能力概述 1.生产工艺流程 上图即为典型生产工艺流程图，其中各主要环节解释如下： ●订单评审----销售合同录入ERP后，由生产中心组织相关人员进行设计周期、采购周期 及生产周期的确定，并将相关生产指令下达到各部门 ●图纸----含钣金图纸和电气图纸，其中电气图纸在成套生产环节提供即可 ●下料----即剪板机下料，需校验材料尺寸及夹斜度 ●冲裁----数控转塔冲床根据展开图通过ProCAM程序冲孔
●折弯----数控折弯机对冲裁完成的板料进行弯制成型，需严格控制成型尺寸 ●焊接----按照柜体装配图、焊接图进行焊接 ●委外加工----钢制件焊接成型后一般需经委外喷塑或镀锌 ●安装----主要针对电气元器件、母排、一次电缆等，重点工序 ●接线----主要针对二次部分接线，最后一道工序，重点工序 ●过程检验----质检部对生产过程的关键点进行监督、抽检 ●最终检验----针对整套设备进行逐项测试、联调（质检、工程共同进行） ●包装----最终检验结束后打包 ●入库----办理相关入库手续，随时具备发货条件 2.生产能力及生产设备简介 2.1生产能力 2.1.1人员配置及班组（工序）划分 生产部设置生产部长与生产调度各1名，下设两个车间，即生产车间与电子车间。生产车间目前固定员工为15人（剪板机、折弯机、冲床各2人，焊接2人，一次安装5人，二次接线2人），电子车间目前设置3人，生产部近几年人员一直较平稳。 总的来讲，结合公司近几年的订单量来看，生产部现有人员配置能够满足公司的生产需求。 生产部当前的班组（工序）设置如下： ●钣金生产： 主要指各种柜体、箱体的生产，目前公司自行生产的柜体、箱体主要包含单导柜、排流柜、传感器箱、消弧线圈柜（多种柜型）、无功补偿柜体、各种小型配电箱、电表箱等； ●成套生产： 主要指各类产品的一次元件安装、二次接线，其中二次接线为产品生产的最后一个环节，该工序完成后即代表产品生产结束，可以进行检验、包装、发货 ●电路板焊接调试： 主要指各类控制器（单导控制器、排流控制器、消弧线圈控制器等）、各类监测装置、各类选线PCB板的焊接及调试工作 2.1.2各工序年产量 ●钣金生产：
一、名词解释 1、人造板：人造板是以木材或其他纤维植物为原料，通过专门的工艺加工成单板、纤维或刨花，施加或不加胶粘剂，经过成型（或组坯）、热（冷）压所制成的一类板材。 2、胶合板：把由原木旋切或刨切成的单板按一定规则胶合起来形成的板材。 3、单板层积材（LVL）：将单板基本按对称原则和沿长度方向顺纹排列的原则胶合而成的板材。 4、纤维板：以木材或其它非木材植物纤维原料，经分离纤维、干燥、铺装、热压而制成的板材。 5、刨花板、碎料板：以小径木、间伐材、人工速生林为原料，通过刨片机加工成刨花，然后经过干燥、施胶、铺装板坯、热压制成的板材。 6、华夫板：用扁平大片刨花胶合而成的板材。 7、E0级刨花板：甲醛释放量低于5mg/100mg的刨花板 8、静曲强度（MOR）：静曲强度是指人造板抵抗外力而不破坏的最大能力。 9、弹性模量（MOE)：弹性模量是人造板在比例极限内应力与应变的关系。 10、内结合强度 (IB)：内结合强度是测定人造板胶接性能的重要指标 表面结合强度：表面结合强度是测定人造板表面性能的指标 11、蠕变：人造板是弹塑性材料，当人造板在弯曲载荷作用下，除产生弹性变形外，还会产生塑性变形，人造板变形随时间的延长，变形增加，这种现象称为人造板的蠕变。 12、握钉力：人造板对钉子的握持能力称为握钉力 绝对握钉力：指拔出钉子的最大阻力值 比握钉力：指最大拔出阻力与钉子钉入部分展开表面积的比值 握螺钉力：指人造板对木螺钉的握持能力 13、胶合强度：胶合板试件承受平行于板面的拉力作用时，胶层抵抗剪切破坏力的能力。 14、胶合板的比强度：比强度是强度与密度的比值。该比值反映了某些运动构件材料的重要特性。 硬度：抵抗其他不会产生残余变形物体凹入的能力 耐磨性：指板抵抗磨损的能力 抗冲击强度：人造板的抗冲击强度反映了产品抵抗动载荷破坏的能力 工艺性质：是人造板的可加工性能（机械加工性能、拼缝的性能和表面装饰性能）15、集成材（Glued Laminated Timber)：是一种沿板材或枋材平行纤维方向，用胶粘剂沿其长度、宽度或厚度方向胶合而成的实木板枋材。 16、压缩木：是木材经过加压处理而制成的质地坚硬、密度大和强度高的材料 17、胶粘剂调制：指在胶粘剂中加入固化剂、防水剂等添加剂，并调制均匀的过程 18、剖面密度曲线(VDP)：也称剖面密度梯度（VDG），是指木质人造板在厚度方向上的密度变化，通常表层密度高，芯层密度低，密度高峰值离板材表面有一定距离。 19、添加剂：添加剂是指在人造板生产过程中，施加除胶粘剂以外的其他化学药剂。 20、固化剂：加入树脂中，在特定的条件下促使树脂固化的物质，称之谓固化剂。 21、施胶：施胶是将胶粘剂和其他添加剂（防水剂、固化剂、缓冲剂等）施加到人造板基本单元的过程。 22、热压：是指将人造板板坯在热量和压力作用下，经过一定的时间使胶粘剂固化，制成一定密度和一定厚度的人造板。 23、定向刨花板（OSB）：将扁平窄长刨花分3或5层铺装胶合而成的板材，同一层内刨花的纹理方向基本一致，相邻层刨花的纹理互相垂直。 24、定向刨花层积材（OSL或LSL）：用长细比较大的扁平刨花材料按长度方向顺纹理排列
一、名词解释 细木工板——由木条组成的拼板或木框结构外覆单板、胶合板或其他材料而制成的板材。 E1级刨花板——甲醛释放量低于10 mg/100g的刨花板。 纤维分离度——纤维分离的程度，通常利用滤水性能的快慢，间接反映纤维的粗细程度。 刨花板施胶量——在刨花拌胶过程中，加入的胶粘剂绝干质量与绝干木材质量的百分比。 预固化层——人造板板面胶粘剂提前固化形成的疏松层。 人造板：人造板是以木材或其他纤维植物为原料，通过专门的工艺加工成单板、纤维或刨花，施加或不加胶粘剂，经过成型（或组坯）、热（冷）压所制成的一类板材。 胶合板：把由原木旋切或刨切成的单板按一定规则胶合起来形成的板材。 单板层积材（LVL）：将单板基本按对称原则和沿长度方向顺纹排列的原则胶合而成的板材。 纤维板：以木材或其它非木材植物纤维原料，经分离纤维、干燥、铺装、热压而制成的板材。 刨花板、碎料板：以小径木、间伐材、人工速生林为原料，通过刨片机加工成刨花，然后经过干燥、施胶、铺装板坯、热压制成的板材。 华夫板：用扁平大片刨花胶合而成的板材。 胶合板的比强度：比强度是强度与密度的比值。该比值反映了某些运动构件材料的重要特性。 11、集成材（Glued Laminated Timber)：是一种沿板材或枋材平行纤维方向，用胶粘剂沿其长度、宽度或厚度方向胶合而成的实木板枋材。 人造板结构组成的三个基本原则是对称原则，层间纹理排列原则，奇数层原则衡量旋切单板质量的主要指标有厚度偏差背面裂隙横纹抗拉强度表面光洁度 旋切机上压尺的主要作用是降低（消除）超前裂缝，提高单板表面质量和光洁度，同时降低单板含水率。 16．生产中施胶量的表示方法为：胶合板单位面积上所需的胶液质量； 刨花板固体树脂与绝干刨花的质量百分比； 纤维板固体树脂与绝干纤维的质量百分比。 17．MDF制造过程中，通常用立式贮存木片，用卧式贮存干纤维。 18．刨花板、纤维板板坯常用的成型方法有机械成型和气流成型。
第五章. 生产工艺流程及控制 本设计中的各个参数及控制参考特雷卡电缆有限公司技术部有关技术文件,相关标准和生产实践总结. 一.拉制 此电缆所用圆铜杆有两种规格PE线芯用TR2.58mm和主线芯及N线芯用TR2.25mm,均在十三模大拉机LHD3/13上生产. a: TR2.58mm 原材料用的为TR8.0mm的软铜杆,其拉制配模为: 8.0, 7.00, 6.04, 5.26, 4.62, 4.08, 3.63, 3.22, 2.86, 2.60 偏差为±0.03 mm.之所以最后一道模具的标称值比实际生产值大0.02mm,是因为在拉制退火过程中由于张力的存在会引起一定的缩径,只要控制好收线张力就行了.生产中的各个主要参数可设定如下: 退火电压: 44V 收线速度: 8m/s 收线张力: 0.25MPa 退火蒸汽保护: 0.1~0.6MPa 收线装置: 收线盘: PN500 收线框: Φ800×Φ500×1250 建议使用PN500的收线盘,为了以后的绞丝生产. b: TR2.25mm 进线直径为Φ8.0软铜杆,配模值为: 8.0, 6.70, 5.71, 4.88, 4.21, 3.66, 3.21, 2.81, 2.57, 2.27
其它参数和控制如下: 退火电压: 45V 收线速度: 8m/s 收线张力: 0.25MPa 退火蒸汽保护: 0.1~0.6MPa 同上建议使用PN500的收线盘,为了后道工序. 在断线或铜杆首尾焊接时要保证接头处焊接牢固,以免生产中断线给生产带来不便,降低生产率(两铜杆要融化均匀,无杂质,然后加热重新结晶后表面处理平整方可生产). 生产中常见的质量问题的原因及处理方法如下:
板式家具生产工艺与设备 板式家具加工工艺 一基材 板式家具的基本材料是刨花板和中密度纤维板，这两种板是可以用工业化生产方式 进行大规模生产的工程材料从材料来源幅面尺寸和加工性能方面来说，它们不象实木和其它材料，对家具的设计和制造约束很少，因此家具设计师和制造商可以不受材料的限制，而完全根据用户不同品味的需要，设计和制作功能实用风格各异的家具 刨花板：将木材加工剩余物或小径材枝桠材加工成一定形状尺寸刨花，施加一定量胶粘剂，经铺装成型热压而成按结构分为普通板和定向板两类，而普通型刨花板又可分为单层三层渐变三种结构家具用板以渐变和三层结构为主通常用平压法制造 刨花板主要优点是可按需加工成不同厚度大幅面的板材；可直接使用；不需干燥；易加工利于机械化生产；运输保存方便；价格便宜其缺点是边部毛糙，易吸湿变形，吸水厚度膨胀率较大；握螺钉力较低，紧固件不宜多次拆卸；容积重通常高于木材，刨花板家具较重，横向构件易产生下垂变形等我国刨花板产品质量差异较大，一般来讲引进国外先进设备，生产管理较好的企业产品质量较好，各项指标均能达到国家标准，但中小企业刨花板产品质量均较差，表现在刨花形态差施胶量高刨花板吸水厚度膨胀率超过10％厚度尺寸偏差大于土1．2mm扭曲度大于10mm刨花板饰面性能（砂不光不能贴面）封边性能均较差刨花板产品质量低劣，在我国刨花板生产中普遍存在的问题而它恰恰正是发展板式家具的一个最大障碍 用于家具的刨花板应适合于家具的生产特点西方发达国家虽然对刨花板按其用途不同而规定若干种具有不同性质的刨花板，而实际上还根据用户定货或用途的不同要求，提供特制的满足某些性能指标要求的刨花板我国各地发展刨花板的主要目标之一是为了做家具，而且力求经过表面装饰加工后使用．作为刨花板用户的家具业当然无法直接干预刨花板制造厂家的生产，但是我们应对这种材料在制作家具中应具备的质量要求有一透彻的了解，从而从用户角度对刨花板的性能提出要求 任何家具都是由若干个零部件按一定要求装配组成．虽然家具品种款式尺寸多种多样，零部件的形状尺寸质量要求和数量也各不相同但同类家具的构成均有其自身的规律有章可循例如板式结构框类家具不论是大衣橱书橱，还是客厅低柜床头柜，均是由旁板（含中旁板）和顶（或面）板底板组成柜胴体．然后在柜胴体上安装背板，起围蔽作用并增加柜体的刚性．再装抽屉门板和活动的搁板等有的柜子还有脚架以它支承整个柜体，有的橱柜要加上装饰用的帽线装饰木线等目前柜体的接合基本采用拆装结构，用连接件与圆榫进行接合橱柜上的各零部件所起作用不同，因此所采用的材料．构造也应有所区别，应分别加以考虑和选用例如家具上的横向构件搁板上放置物品起承重作用要求有足够的抗弯强度，同时，其每米长的下垂变形（蠕变）不能大于3mm．否则人的根睛能明显感觉到变形，而影响美观所谓蠕变是指
人造板生产工艺学实习指导书胶合板部分 一、目的 1、通过实习增加对胶合板生产的感性认识，加深对胶合板的差不多知识与原理的明白得。 2、了解胶合板生产工艺过程，把握各要紧工序的工艺参数。 3、了解胶合板生产各要紧工序所采纳的设备。 4、了解胶合板生产的前景、所面临的困难和咨询题。 二、内容 （一）生产概况 1、胶合板的构成；各部分的名称； 2、国家标准中规定的胶合板规格，胶合板产量的计量单位； 3、实习胶合板厂的生产规模、产品品种； 4、实习工厂的胶合板生产工艺流程并画出工艺流程图； 5、画出实习胶合板厂的平面布置。 6、实习工厂现在生产所面临的困难和咨询题。 （二）制造工艺 1、备料 （1）胶合板生产所用的原料树种； （2）胶合板生产用的原木质量要求； （3）了解实习工厂所用木段的规格和锯截设备； （4）什么样的情形下木段需经水热处理？什么情形下可不经水热处理？ （5）木段水热处理的工艺； （6）实习工厂木段剥皮的方法；剥皮的质量。 2、旋切 （1）旋切前木段定中心的意义及方法；如何按照木段的各种不规则形状来正确定出中心；
（2）旋切机的刀床类型；第二类刀床的工作原理； （3）旋切机旋刀及压尺的安装和调整； （4）旋切中显现的单板质量咨询题； （5）旋切单板的贮存方法；与后工段的联系。 3、单板干燥 （1）单板干燥机的名称及工作原理； （2）不同树种、不同厚度、不同初含水率单板通过干燥机的速度； （3）测量单板含水率所用的仪器名称及使用方法； （4）比较干燥前后单板的平坦度及开裂情形； （5）单板干燥的终含水率范畴。 4、单板剪切与加工 （1）单板剪切的加工余量；剪切的要求； （2）剪切所用的设备，比较气动剪切机与电动剪切机的优缺点； （3）了解气动剪切机与干燥机的连接方式； （4）了解如何剪切配板；配板的要求； （5）干单板加工所包括的工作； （6）了解什么样的单板可修理；什么样的单板可挖、补； （7）了解挖、补中应注意的咨询题；挖、补是如何样进行的？ （8）单板胶拼的方法及其特点； （9）各种不同的胶拼方式所适合的对象； （10）单板的拼接操作，了解拼接的要求； （11）观看单板的分等操作及中间仓库内单板如何堆放； （12）单板中间仓库的储存量；生产中的面，背板和芯板的供应能否平稳？ 5、胶合板热压 （1）什么是涂胶量；常用的涂胶量范畴； （2）观看涂胶用的是什么设备？它是如何供胶及如何调整涂胶量？ （3）观看涂胶时芯板是零碎的随机宽度呢依旧整幅的？如是整幅板则了解一下生产中有什么特点？
一、名词解释 细木工板 由木条组成的拼板或木框结构外覆单板、胶合板或其他材料而制成的板材。 E1级刨花板 甲醛释放量低于10mg/100g的刨花板。 纤维分离度 纤维分离的程度，通常利用滤水性能的快慢，间接反映纤维的粗细程度。 刨花板施胶量 在刨花拌胶过程中，加入的胶粘剂绝干质量与绝干木材质量的百分比。 预固化层 人造板板面胶粘剂提前固化形成的疏松层。 人造板：人造板是以木材或其他纤维植物为原料，通过专门的工艺加工成单板、纤维或刨花，施加或不加胶粘剂，经过成型（或组坯）、热（冷）压所制成的一类板材。 胶合板：把由原木旋切或刨切成的单板按一定规则胶合起来形成的板材。 单板层积材（L V L）：将单板基本按对称原则和沿长度方向顺纹排列的 原则胶合而成的板材。 纤维板：以木材或其它非木材植物纤维原料，经分离纤维、干燥、铺装、热压而制成的板材。 刨花板、碎料板：以小径木、间伐材、人工速生林为原料，通过刨片机加工成刨花，然后经过干燥、施胶、铺装板坯、热压制成的板材。 华夫板：用扁平大片刨花胶合而成的板材。 胶合板的比强度：比强度是强度与密度的比值。该比值反映了某些运动构件材料的重要特性。 11、集成材（G l u e dL a mi n a t e dT i mb e r)：是一种沿板材或枋材平行纤 维方向，用胶粘剂沿其长度、宽度或厚度方向胶合而成的实木板枋材。人造板结构组成的三个基本原则是对称原则，层间纹理排列原则，奇数层原则 衡量旋切单板质量的主要指标有厚度偏差背面裂隙横纹抗拉强度表面光洁度 旋切机上压尺的主要作用是降低（消除）超前裂缝，提高单板表面质量和光洁度，同时降低单板含水率。 16．生产中施胶量的表示方法为：胶合板单位面积上所需的胶液质量； 刨花板固体树脂与绝干刨花的质量百分比； 纤维板固体树脂与绝干纤维的质量百分比。 17．MD F制造过程中，通常用立式贮存木片，用卧式贮存干纤维。
车间生产工艺流程图 实木车间 1.文件柜类: 素板→大平砂→开毛料→贴面→精截→封边→钻孔→ 试装→半成品 2.茶几或沙发架: 锯材→干燥→截断→纵剖→压刨→划线→铣型→ 开榫头、榫槽→钻孔→手工组装→打磨→半成品 3.班台或会议桌: 素板(锯材)→大平砂(干燥)→开毛料(截断)→加 厚(纵剖)→精截(压刨)→加宽(胶贴)→贴面(热压) →铣型(精截)→手工组装(包括打磨、打腻子、封 边、钻孔)→试装→半成品 油漆车间 白坯→机磨(大平面)→手磨(小面、曲边)→擦色(打水灰、打底得宝、打腻子)→机磨(大平面)→手磨(小面、曲面)→PU(第1道底漆) → 机磨(打平面)→手磨(小面、曲面)→PE(第2道底漆)→打磨(机 磨、 手磨)→修补→修色→手磨→面漆→干燥→试装→包装 板式车间 1.开料→手工→封边→钻孔→镂铣、开槽→清洗→试装→包装 2.开料→力刨→涂胶→贴面→冷压→精截→手工→封边→钻孔 →镂铣、开槽→清洗、修边→试装→包装
沙发车间 裁皮、开棉→打底(电车)→粘棉→扪皮(组装)→检验→包装 转椅车间 裁布（皮）、开棉→车位、粘绵→扪皮→组装→检验→包装 屏风车间 开料(铝材)→喷胶→贴绵→扪布(打钉)→组装→试装→包装 五金车间 1.椅架类: 开料→弯管→钻孔、攻牙→焊接→打磨→抛光→喷涂 2.钢板类: 开料→冲板(圆孔、圆凸、方孔、方凸、小梅花、大梅花、 网孔、菱凸)→折弯→焊接→打磨→喷涂 3.台架类: 开料→冲弯→钻孔、攻牙→焊接→打磨→抛光→喷涂 4.电镀类: 开料→开皮→冲弯→焊接→打磨→精抛→电镀 总:开料(裁剪、剪板)→制造(冲床、弯管、钻孔、攻牙)→成型(焊接、打磨、抛光)→喷涂、电镀 喷涂车间 清洗→凉干→打磨→喷漆(喷粉)→电烤→包装
未来几年内国内板式家具厂将出现两种主要生产局面：一是集团化企业的规模化生产，企业投资一次到位，生产设备先进，市场占有率高，资金雄厚，这些企业生产是大而全，工艺流程也将更错综复杂；另一种就是一些中小企业为了生存或是依附于大企业或是自己联合起来增强竞争力，形成一种联合的生产局面，生产工艺流程将会更细化，会出现工序生产企业，如开料就可以单独立厂，将各联合企业的板料统一加工，再如有些厂去做油漆或某个产品零部件，以提高生产设备的利用率。无论是前者还是后者，要求产品的工艺流程设计都要越来越清楚，越来越完善，达到高度的协调统一，这样才能配合运作。再有就是计算机同局域网的普及和应用，工艺流程现场管理将实行无工艺文件管理，全部采用条码管理，生产管理将会更方便、更快捷、更准确。 国内板式家具的发展历程: 所谓板式家具，是指以人造板为基本材料，配以各种贴纸或者木皮，经封边、喷漆修饰而制成的家具。同实木家具相比其主要有两点特征：一是不易变形，可拆卸安装，方便运输和仓储，可以说板式家具的外观设计变化更多，更具个性。二是节约木材资源，提高木材利用率。这两点是板式家具在当今市场上迅猛发展的主要因素。 国内板式家具的发展主要是从上个世纪八十年代末九十年代初开始经历了一个从无到有、从幼稚到成熟的发展历程。板式家具至今近二十年的发展道路上主要经历了两个主要发展阶段。一是九五年前后中国板式家具的第一次发展，当时分南北两派。北方企业以天坛、光明、华鹤等一批优秀的国营企业为代表，产品主要走日式风格，多是板式同实木结合；南方主要是一些港资企业，如：恒益、迪信、富运、伟安等，产品风格主要是欧式现代款式。当时的企业无论是从南到北其板式生产设备、主要原材料、五金配件都要依赖进口，在第一次发展浪潮中一些经营不善的企业，如恒益、爱富兰等虽然在企业硬件设施，如生产设备等有所加强，但在市场营销、产品开发、生产管理等一些软件上没能及时跟上最后被无情淘汰出局。二是近
一、制造细木工板的生产工艺流程（一）生产工艺流程
（二）加工设备 按照杨木制造细木工板工艺流程的顺序常用的加工设备有：跑车带锯机、台式带锯机、干燥窑、吊截园锯或悬臂万能园锯、平刨、压刨或双面刨、多锯片纵解圆锯或单锯片纵解圆锯、台式手推横截圆锯、胶拼机、单辊宽带砂光机或宽式压刨或宽式双面刨、单板旋切机或刨切机、干燥机、剪板机、拼缝机、补节机、涂胶机、预压机、热压机、纵横联合裁边机、上带式砂光或三辊式砂光机或宽带式砂光机、磨刀机、锉锯机、车间通风除尘设备等。 （三）主要工序相应工艺参数和工艺要求 在细木工板生产过程中，影响其质量好坏的技术因素很多 , 其中制材、干燥、芯条制造、芯板胶拼、单板制造、热压、表面加工等工序是工艺工序的关键部分。 （1）芯板的材种与要求 ①芯条原料主要来源于制材、木制品车间的边材、短小料、胶合板车间的木芯，低质等外材和小径级原木。 ②芯条的材种多用针叶材或软阔叶材等低密度软材树种。 ③芯条不胶拼时，其厚度等于芯板厚度芯条胶拼时，其厚度应等于芯板厚度加上芯板刨平或砂光的加工余量。 ④芯条通常采用厚宽比为1:1.5-2的木条比较适宜，也有采用厚宽比为1:2-3的板条。 ⑤芯条的长度与细木工板的纵向弯曲强度有关，芯条的长度与细木工板的纵向弯曲强度有关。
⑥芯条的加工精度对细木工板的胶合强度和表面平整性有重要影响。 ⑦芯条必须经过干燥其含水率为6-12%。 ⑧芯条允许带一定的材质缺陷,但也有所限制,如不允许有钝棱、漏节、严重腐朽、树脂漏和长度大于200mm的裂缝，以免影响细木工板的质量。 （2）覆面材料的材种与要求 ①表板要求纹理美观、色泽均匀、缺陷较少。 ②覆面材料的总厚度为板厚的20-40%，最少不得小于 3mm。 ③覆面材料的含水率一般要求为8-12％。 （3）原料的制材与干燥 ①原木在制材剖板之前应先刮去或剥去树皮。 ②原木的制材剖板一般均采用跑车带锯机加工，旋切木芯采用台式带锯机加工，为了防止跑线或因夹紧不良产生加工变形和为了提高出材率，上锯原木长度应小于4米；下锯方法以两面下锯法或毛板下锯法为优，剖解出毛边板材；毛边板的加工余量包括干燥余量和刨削余量两部分，一般合计为3-5mm；着锯方法一般采用小头进锯。 ③由于芯条原料的含水率略低于使用地区的年平均平衡含水率为好，所以制材后的毛边板材通常采用人工干燥或干燥窑干燥。 （4）芯条的加工 ①木芯板两边的对称层单板应为同一厚度，同一树种或材质相近的树种，表板拼接应选择同一树种的单板，优等品面板应表面光滑且为整
板式类家具生产工艺、流程 及设备简介 板式家具、橱柜、衣柜三类虽然制作工艺相仿，但其三类所用板材不尽相同。 一、橱柜 橱柜主要种类区别在于其门板特点，门板作为表现橱柜外观和总体质量的主要部分，通常是订购橱柜时首先要考虑的。目前市场上常见的橱柜门板主要有以下几种：（1）防火板门板：这种门板通常选用环保E1级大芯板（刨花板）作基材，外贴优质、环保防火板。具有耐磨、耐高温、耐划、易清洁以及不易变形、色泽靓丽等特性，成为门板的常用材料。
（2）烤漆门板：通常是在优质E1级中密度纤维板的基材上多道喷涂环保油漆，再通过干燥和表面抛光等工艺处理的门板。色彩缤纷多样，质感好，容易清洁。其中金属漆所带来的高光色泽与金属质感，极具华丽尊贵的气质。但对技术工艺、加工环境及操作技术的要求较高，如工艺不过关，容易形成漆面不均匀、局部脱漆或沾染污迹等缺陷。烤漆门板要注意使用与保养，应避免用硬物刻划或冲击。 (3)PVC模压门板：在18mm优质E1级环保中纤板基板表面经专用设备真空加压、吸附PVC 三维膜（厚度0.35-0.7mm）做成。这种门板表面可作各种纹饰或造型，具有色泽丰富多变、不需封边等特点，避免了贴面门板边缘可能出现的开胶或吸潮等问题，国际上亦称其为“无缺损板材”。菲林格尔、澳柯玛等橱柜均有此种门板。 (4)实木门板：天然木材特有的纹理和质感，具有回归自然、返璞归真的优雅情调。国
内高档实木橱柜门板大多采用进口的高档实木制作，加上精湛的边、角、饰线等工艺处理和油漆工艺，各种典雅华丽的门板造型，使其带来浓浓的贵族气息，深受成功人士欢迎。但通常价格较贵。 (5)三聚氢胺门板：采用以E1级环保防潮刨花板为基材的双面三聚氢胺浸渍饰面板。作为门板材料，这种材料有许多进口和国产品牌，不同品牌的品质区别也较大。一般而言，进口品牌和部分国产优质品牌其材质和特性优良；但也有一些国产的双饰板，由于采用廉价原料或工艺不过关，其物理性能、环保性能或表面的精美程度达不到橱柜面板的要求。
1.人造板 是以木质材料或其他植物纤维为原料，经过专门的加工工艺过程，通过胶接或复合作用，在一定条件下制成的板材或型材。 2.刨花板(particleboard)：由木材碎料（木刨花、锯末或类似材料）或非木材植物碎料（亚麻屑、甘蔗渣、麦秆、稻草或类似材料）与胶黏剂一起热压而成的板材。 3.纤维板：以植物纤维为原料，经过纤维分离、成型、热压或干燥等工序制成的产品。 4.中密度纤维板（MDF）： gB11718--1999中密度纤维板国家标准中规定如下： 中密度纤维板是以木质纤维或其他植物纤维为原料，施加脲醛树脂或其他合成树脂，在加热加压条件下，压制而成的一种板材，通常厚度超过1.0mm，密度为450~880kg/m3。也可加入其他合适的添加剂以改善板材特性。 5.胶合板：胶合板是由不同纹理方向排列的三层或多层(一般为奇数层)单板通过胶黏剂胶合而成的板状材料。 人造板的外观性能主要包括产品的外形尺寸及偏差、厚度偏差、翘曲度、材质缺陷(活节、死节、腐朽、变形等)、加工缺陷(叠离芯、分层、鼓泡、压痕、表面污染)、边缘不直度、两对角线差、表面光洁度等。具体规定参照相关板种的产品标准。内在性能主要包括人造板的物理性能、力学性能、表面特征和特殊性能等。 人造板构成原则 1.对称原则在人造板的对称中心平面两侧的相应层内的单元，其树种、厚度、制造方法、纹理方向、含水率等均应相同。 2.层间纹理排列原则由于木材纹理方向(即纤维方向)上物理力学性能的差异极大，为了改善其各向异性的缺点，因而可使相邻层单板(刨花层、纤维层)的纤维排列方向可互成直角或可减少相隔角度值使成品的各向异性降至最小，或任意排列(刨花、纤维)。例如胶合板、细木工板、定向结构板、刨花板、纤维板等。为了发挥木材纤维纵向的强度和尺寸稳定性的特点，也可使相邻层单板(刨花板、纤维层)的纤维排列方向同向(并行)排列，成为定向产品。例如单板层积材(LVL)、胶合层积木、木(竹)条层积材(PSL)，重组木(Scrimber)等定向产品。3.奇数层原则组坯时，为了遵守对称原则、层间纹理排列原则，一般都遵守奇数层原则 刨花的形状系数形状系数：S=L/d 式中：S——刨花的形状系数L——刨花的长度d——刨花的厚度 a.形状系数大：表明刨花形状是薄而长的。这种刨花制成的刨花板具有较高的抗弯强度，适于作表层材料。但是如果S值太大，不但刨花制造困难，而且拌胶时容易结团，造成施胶不均匀，影响胶合强度。 b.形状系数小：表明刨花的长度尺寸与厚度尺寸比较接近，刨花的形状显得厚而短。这种刨花制成的刨花板抗弯强度低，而且由于这种刨花端面积大，端面又不起胶合作用，所以S 值小的刨花还会降低胶合强度。 c .形状系数取值范围试验研究证明：当S值小于150时，板的静曲强度将随S值的增加而增加。当S值大于150时，板的静曲强度就无明显变化了。所以，一般表层刨花S值为100～200，芯层刨花S值为60左右较为合适。 制造刨花的工艺过程1）直接刨片法：即用刨片机直接将原料加工成薄片刨花，这种刨花可直接作多层结构刨花板芯层原料或作单层结构刨花板原料。这种刨花也可通过再碎机（如打磨机或研磨机）粉碎成细刨花作表层原料使用。 2）先削片后刨片法：即用削片机将原料加工成削片（木片），然后再用双鼓轮刨片机（或环式刨片机）加工成窄长刨花。其中粗的可作芯层材料，细的可作表层材料。必要时可通过打磨机加工增加表层比例。
1. 请简述人造板的构成原则以及人造板的基本分类。 答：人造板的基本分类：一，按生产过程类型分类（1）干法：单板一胶合板，刨花板，中 密度纤维板，（2）湿法：纤维板。 二，按使用性能分类：（1）结构人造板（定向结构材，高密度板）（2）功能人造板（装饰，阻燃，抗虫，抗腐蚀，抗静电，曲面人造板） 三，按组成单元分类（1）以单板，板，片为主的产品：普通胶合板，功能胶合板，结构 胶合板，异形胶合板。（2）以刨花为主的产品：普通刨花板，功能刨花板，成型刨花板。（3）以纤维 为主的产品：普通纤维板，功能纤维板，成型纤维板。（4）复合人造板：贴面人造板，装饰人造板， 木材+ 其他材料，复合结构材。 四，综合分类法人造板=单元（A）X胶粘剂（B1）X添加剂（B2）X产品形状（C） 如：（A）单板X （ B）脲醛树脂胶 X （C）平面状=脲醛树脂胶合板 单板，木条X脲醛树脂胶X平面状=细木工板 刨花X脲醛树脂胶X防水剂=普通刨花板 人造板的构成原则：对称原则，层间纹理排列原则，奇数层原则。 2，简述人造板物理，力学性能的主要指标。 答：物理性能指标：含水率、吸水厚度膨胀率、密度及板内密度偏差、游离甲醛释放量等。 课本P9表1-8 人造板的力学性能指标：内结合强度、弹性模量、静曲强度、握螺钉力等。课本P9表1-9 3.简述制造人造板所需的原料以及胶合板，刨花板和纤维板生产对原料的基本要求 答：人造板所需的基本原料：木材与非木质植物纤维原料、胶粘剂、固化剂、防水剂、阻燃 剂、防腐剂（a木材：原木、枝桠材、采伐剩余物、木材加工剩余物等；b非木材植物纤维?■■ - 1 l.-l - 111 i-.- — 1 - ————-■I--.”——— 一年生：甘蔗渣、麻杆、棉杆、稻草、麦秸等；多年生：竹材、芦苇等。c胶粘剂：天然树 脂胶，合成树脂胶，无机胶粘剂。d添加剂：防水剂，固化剂，阻燃剂，防腐剂等。e贴面 材料:薄木，塑料薄膜、树脂浸渍纸等。）胶合板对原料的要求：a原木质量对影响出材率和胶合板质量的缺陷予以限制：节子、腐朽（边材腐朽、心材腐朽）、弯曲度（2%）、纵裂、虫害等。 b原木长度：检尺长2m,2.6m,4m,5.2m,6m。根据胶合板规格决定木段长度，按木段长度选择原木的合理长度。 C,原木径级：检尺径自26cm以上，按2cm进级. 刨花板与纤维板对原料的要求 :a考虑原料密度的影响，一般选用密度低而强度高的树种；最 好使用单一树种，若多种树种的原料混用，应考虑工艺条件的一致性。对于纤维板，纤维含 量、纤维形态等是判断原料优劣的重要依据。 b小径材、枝桠材、加工剩余物与树皮的含量过高会影响产品质量，一般应该控制在10%以 下。 c原料的含水率一般应控制在40%- 60% d应考虑非木材植物纤维原料的特殊性：如甘蔗渣的髓芯，棉秆、麻秆的外皮等。 4简述人造板热压工艺的工艺原理 答：热压压力、热压温度和热压时间称为热压工艺三要素。实际热压过程是板坯状态（木材原料、胶粘剂、含水率等）与热压要素综合作用的结果。 （1）温度的作用：提供胶粘剂固化所需的能量；增加木材可塑性，减小热压压力.选择热压温度应考虑胶粘剂类型、人造板品种、设备生产能力、板坯含水率和板材厚度等因素.对于脲醛树脂胶，胶合板的热压温度105?120 C,刨花板140?205 C,中密度纤维板150?180 C。 对于酚醛树脂胶，胶合板130?150 C,刨花板与中密度 纤维板170?195 C。
人造板生产工艺及主要职业危害因素人造板，顾名思义确实是利用木材在加工过程中产生的边角废料，混合其他纤维制作成的板材。人造板种类专门多，常用的有刨花板、中密度纤维板、细木工板（大芯板、木工板）、胶合板、科技木、木或竹地板等。因为它们有各自不同的特点，被应 用于不同的家具制造领域。 二、要紧种类 （一）胶合板 胶合板由杂木皮和胶水通过层压而成，一样压合时采纳横、坚交叉压合。目的是起到增强强度作用。一样12厘板以上厚度要求9层以上，10厘厚5层以上。胶合板按类别有4类，即耐气候、耐潮胶合板为I类，耐水胶合板为II类、耐潮胶合板III 类，不耐潮胶合板IIII类。不同类价格相差较大，应依不同用途 选配。 （二）细木工板 细木工是由芯板拼接而成，两个外表面为胶板贴合。此板握钉力均比胶合板、刨花板高。此板价格比胶合板、刨花板均贵，适合做高档柜类产品，加工工艺与传统实木差不多。 （三）蜂窝板 蜂窝板又能称蜂巢纸，它是由200g左右牛皮纸加工成蜂窝形状，并可伸缩拉伸产品共分A、B、C三级。它的优点是：重量轻，不易变形，但它要和中纤板或刨花板结合才单独使用。专
门适合做防变形大跨度台面，或易潮变形的门芯。但生产时要冷或热压加工，因而生产效率较低。 （四）纤维板 纤维板由木材通过纤维分离后热压复合而成。它按密度分高密度、中密度。平常使用较多为中等密度纤维板，比重约0.8左右。它的优点为表面较光滑，容易粘贴波音软片，喷胶粘布，不容易吸潮变形，缺点是有效钻孔次数不及刨花板，价格也比刨花 板高5-10%。 （五）刨花板 刨花板要紧以木削经一定温度与胶料热压而成。木削中分木皮木削、甘蔗渣、木材刨花等主料构成。一样质量刨花板以木材刨花原料制造，它由芯材层、外表层及过渡层构成。外表层中含胶量较高，可增加握钉力、防潮、砂光处理，由刨花板加工过程运用胶料及一定溶剂，故导致含有一定量苯成份化学物质，按其含量不同分有E0、E1、E2级同时刨花板中还分出防潮型刨花板， 价格略高于一般刨花板。 （六）科技木 科技木是以一般木材（速生材）为原料，利用仿生学原理，通过对一般木材、速生材进行各种改性物化处理生产的一种性能更加优越的全木质的新型装饰材料。与天然材相比，几乎不弯曲、不开裂、不扭曲。其密度可人为操纵，产品稳固性能良好，在加工过程中，它不存在天然木材加工时的白费和价值缺失，可把木材综合利用率提高到85%以上。
第一章绪论 1、人造板的分类方法； ⑴依生产过程类型：干法、湿法和半干法；以干法为主 ⑵使用性能：结构材料（定向结构、高密度板），主要是力学性能和耐老化性；功能材料，主要是装饰性、阻燃性、抗虫性、抗腐蚀性等； ⑶以组成单元分：①以单板、板、片为主的产品：普通、功能、结构、异形胶合板；②以刨花为主产品：普通、功能、成型刨花板； ③以纤维为主的产品：普通、功能、成型纤维板；④复合人造板：贴面、装饰、木材﹢其他材料、复合结构人造板； ⑷综合式分类：依人造板的木质的单元、胶黏剂和添加剂、以产品的形状的组合分类； 2、人造板性能的评价； ⑴外观性能：外形尺寸、翘曲度、材质缺陷、加工缺陷、边缘不直度等； ⑵内在性能：物理性能：含水率、密度、吸水率、吸水厚度膨胀率；力学性能：胶合质量、静曲强度、弹性模量、顺纹抗拉强度、横纹抗拉强度、冲击韧性、内结合强度、表面结合强度、握螺钉力、端面力度等；耐久性：抗老化性能；功能性：防火、防虫、低游离甲醛； 3、人造板产业链的上下游分别是什么； 单元制造和板的成型加工 4、胶合板、刨花板和纤维板的生产工艺流程； ⑴胶合板：原木→截断→热处理→剥皮→定中心→旋切→剪切→干燥→拼接→修补→涂胶→组坯→预压→热压→裁边→砂光→分等、检验→入库 ⑵刨花板：原料→原料→分类→原料准备→刨花粗加工→刨花干燥→刨花分选→施胶→铺装→检验→预压→热压→后期处理→后期加工→分等检验→入库 ⑶纤维板：原料→剥皮→削片→木片→筛选→水洗→木片贮存→热磨→纤维干燥→纤维贮存→铺装→预压→热压→冷却→裁边→砂光→检验、分等→入库 5、人造板的标准构成； 国家标准；行业标准；地方标准；企业标准 国际标准：国际标准化组织(ISO)；国际电工委员会(IEC)； 外国标准：美国(ANSI);德国(DIN)；英国(BS)；日本工业标准(JIS)； 第二章原料 6、胶合板、刨花板及纤维板的生产对原料的要求有哪些； ⑴胶合板对原料的要求：原木质量，总体上纹理通直、尖削度小、缺陷少；原木直径，一般检尺长为4m、5m、6m，长度公差为-2~+6cm；原木径级，一般要求最小直径26cm；除此避免使用密度特大、硬度特高或干燥后翘曲变形严重的，对于树种材性不一样，加工过程中不可混合使用； ⑵刨花板及纤维板的生产对原料：采用小径级原木，采伐、加工剩余物以及非木质的植物纤维原料；具有一定纤维素含量的木质和非木质植物纤维原料，都可制作非单板基材类人造板，材料一般选用密度小而强度高的树种；树皮含量控制在10%以下；原料的含水率在40%~60%最为理想（过高—难切削、干燥，过低—原料易脆）；供应足，价格低； 7、非木质原料的特性有哪些； ⑴外形：一般同一原料的外径在长度上变化较小，相对均匀，且有中空和空心结构之分，表层有的较硬或有一层蜡质，但不同种类原料间差异非常显著。原料的生长靠植物末梢和节部的分生组织，因此茎秆的径向生长较小，主要为纵向延伸； ⑵内在：纤维细胞短，非纤维细胞多；杂细胞含量高；抽提物含量高；棉杆、麻杆、甘蔗渣等含有松软的髓物质结构，具有很强的吸收胶黏剂的作用，影响界面胶合，降低制品的强度性能，有些含有较高的二氧化硅和蜡，影响板坯内部结合力，也影响二次加工；棉杆、麻杆有柔软的外皮层，属于长纤维，影响制造工艺，应去皮。
