框剪结构施工全过程精品PPT课件

第一章编制依据及工程概况第一节编制依据一、设计文件金安苑小区1#、2#楼设计施工图及相关设计变更通知单和本工程的施工招标文件等。

二、国家及地方规范《砼结构工程施工及验收规范》（GB50204-2002）《建筑装饰工程施工及验收规范》（JGJ73-91）《填充墙技术规程》（99G304）《地下建筑物防水构造》（02J301）《建筑地面工程施工及验收规范》（GB50209-95）《钢筋机械连接通用技术规程》（JGJ 107 96）《钢筋焊接及验收规范》（JGJ18-96）《屋面工程施工规范》（GB50207-94）《建筑防水工程技术规程》（DBJ15-19-97）《建筑防腐蚀工程施工及验收规范》（GB50212-91）《地基与基础工程施工及验收规范》（GBJ202-83）《采暖与卫生工程施工及验收规范》（GB50242-2002）《砼结构施工图平面整体表示法》（03G101-1）《基础梁结构施工图平面整体表示法》（04G101-1）《建筑电气安装工程质量检验评定标准》（GB50303-2002）《建筑分项工程施工工艺标准》《建筑设备安装分项工程施工工艺标准》第二节、工程概况工程名称：六安市金安苑小区1#、2#楼工程工程位置：六安市皖西大道以南、金安区交通区西侧建设单位：安徽荣发房地产开发有限公司设计单位:北京炎黄联合建筑设计有限公司工程简介：本工程1#楼建筑面积为11326.1平米,地上二十一层,地下一层,基础采用筏板基础，主体为砼框架剪力墙结构,总高度为67.8米:2#楼建筑面积为5951.92平米,地上十一层,条形基础, 主体为砼框架剪力墙结构,总建筑高度为33.7米,.第二章施工组织总体部署第一节施工目标承诺我司承诺在工期、质量、安全和环境、服务目标方面达到以下标准：1．工期目标：总工期为540天以内。

2．质量目标：六安市优质工程。

3．安全目标：确保六安市安全文明工地。

4．环境目标：施工全过程，不造成大气、水等污染，控制施工噪音达到六安市标准，积极配合业主、设计单位营造绿色生态、节能建筑。

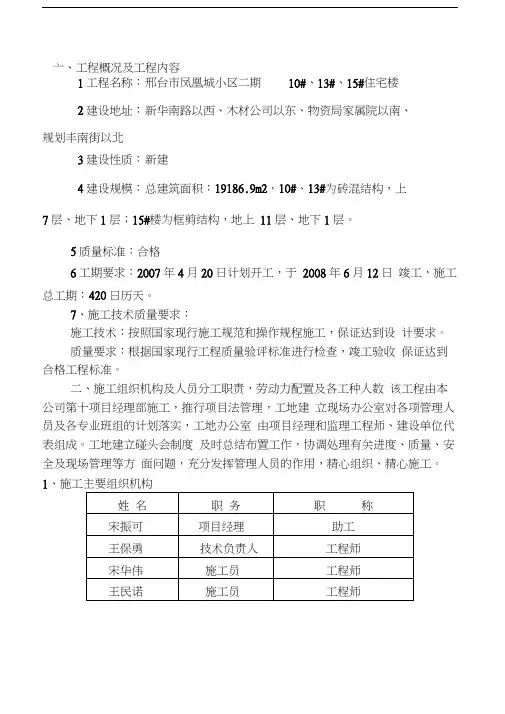

亠、工程概况及工程内容1工程名称：邢台市凤凰城小区二期10#、13#、15#住宅楼2建设地址：新华南路以西、木材公司以东、物资局家属院以南、规划丰南街以北3建设性质：新建4建设规模：总建筑面积：19186.9m2，10#、13#为砖混结构，上7层、地下1层；15#楼为框剪结构，地上11层、地下1层。

5质量标准：合格6工期要求：2007年4月20日计划开工，于2008年6月12日竣工，施工总工期：420日历天。

7、施工技术质量要求：施工技术：按照国家现行施工规范和操作规程施工，保证达到设计要求。

质量要求：根据国家现行工程质量验评标准进行检查，竣工验收保证达到合格工程标准。

二、施工组织机构及人员分工职责，劳动力配置及各工种人数该工程由本公司第十项目经理部施工，推行项目法管理，工地建立现场办公室对各项管理人员及各专业班组的计划落实，工地办公室由项目经理和监理工程师、建设单位代表组成。

工地建立碰头会制度及时总结布置工作，协调处理有关进度、质量、安全及现场管理等方面问题，充分发挥管理人员的作用，精心组织、精心施工。

1、施工主要组织机构2、劳动力配备及各工种人数三、施工机械配备及台数四、主要分部分项施工方案及技术措施本工程采取总的施工方法是：平行流水、立体交叉和两面分离的方法，同时采用机械化半机械化和手工操作相结合，以提高工程质量加快进度，达到高质、快速、完成本工程施工任务。

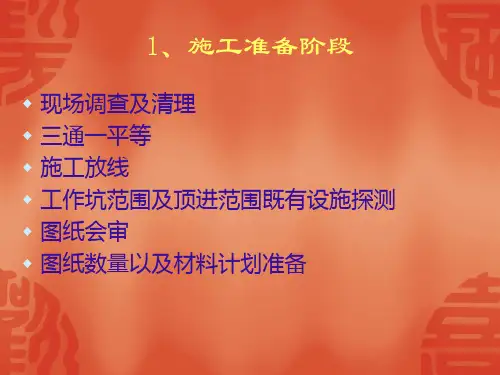

（一）施工前的准备工作做好施工前的准备工作，现场应达到满足开工后连续施工的要求，办好一切开工手续，做好三通一平和现场平面布置工作，达到开工条件。

（二）、主要分部分项工程施工方法1、基础工程：定位放线T土方开挖T清槽钎探T验槽处理T砼垫层T 钢筋混凝土基础。

2、土方工程：本工程采用机械挖土方，机械挖土时留200mm人工清理，以防超挖，挖至最后一步（200mm 土前应复查轴线、水准点、无误后，并以中心线检查基坑的宽度，矫正偏差。

挖至基坑底时，应进行水准找平，按找平标志掌握下挖深度，避免超挖，挖完基槽，必须修正平整，并核对轴线，检查各部位尺寸。

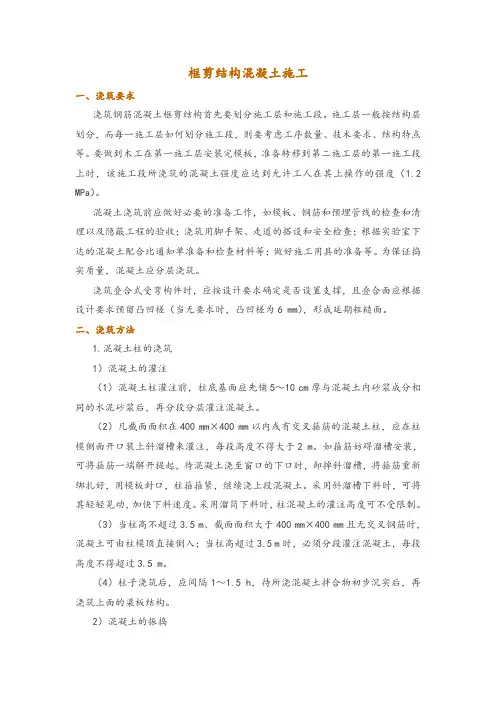

框剪结构混凝土施工一、浇筑要求浇筑钢筋混凝土框剪结构首先要划分施工层和施工段。

施工层一般按结构层划分，而每一施工层如何划分施工段，则要考虑工序数量、技术要求、结构特点等。

要做到木工在第一施工层安装完模板，准备转移到第二施工层的第一施工段上时，该施工段所浇筑的混凝土强度应达到允许工人在其上操作的强度（1.2 MPa）。

混凝土浇筑前应做好必要的准备工作，如模板、钢筋和预埋管线的检查和清理以及隐蔽工程的验收；浇筑用脚手架、走道的搭设和安全检查；根据实验室下达的混凝土配合比通知单准备和检查材料等；做好施工用具的准备等。

为保证捣实质量，混凝土应分层浇筑。

浇筑叠合式受弯构件时，应按设计要求确定是否设置支撑，且叠合面应根据设计要求预留凸凹槎（当无要求时，凸凹槎为6 mm），形成延期粗糙面。

二、浇筑方法1.混凝土柱的浇筑1）混凝土的灌注（1）混凝土柱灌注前，柱底基面应先铺5～10 cm厚与混凝土内砂浆成分相同的水泥砂浆后，再分段分层灌注混凝土。

（2）凡截面面积在400 mm×400 mm以内或有交叉箍筋的混凝土柱，应在柱模侧面开口装上斜溜槽来灌注，每段高度不得大于2 m。

如箍筋妨碍溜槽安装，可将箍筋一端解开提起，待混凝土浇至窗口的下口时，卸掉斜溜槽，将箍筋重新绑扎好，用模板封口，柱箍箍紧，继续浇上段混凝土。

采用斜溜槽下料时，可将其轻轻晃动，加快下料速度。

采用溜筒下料时，柱混凝土的灌注高度可不受限制。

（3）当柱高不超过3.5 m、截面面积大于400 mm×400 mm且无交叉钢筋时，混凝土可由柱模顶直接倒入；当柱高超过3.5 m时，必须分段灌注混凝土，每段高度不得超过3.5 m。

（4）柱子浇筑后，应间隔1～1.5 h，待所浇混凝土拌合物初步沉实后，再浇筑上面的梁板结构。

2）混凝土的振捣（1）混凝土的振捣一般需要4人协同操作，其中，2人负责下料，1人负责振捣，另外1人负责开关振捣器。

（2）混凝土的振捣尽量使用插入式振捣器。
