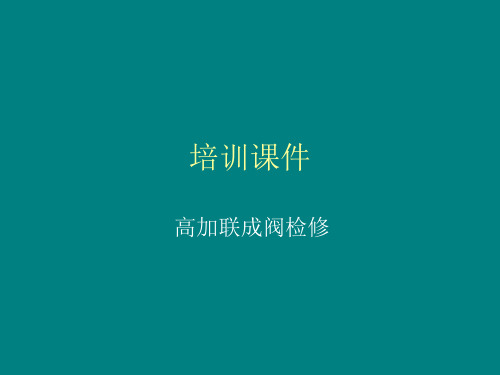

高加联成阀的讲义共46页文档

高加联成阀故障处理高加联成阀用于蒸汽发电机组抽汽加热的高压给水加热器系统,是一只旁路阀和截止阀合二为一的阀门。

本阀门采用中法兰自密封式，带有旁路管接头，并需配以连通阀A，在投入运行时，转动手轮把上阀杆升高，使活塞杆处于自由状态，然后开启A阀，使加热器内充水到接近给水压力，这时由于阀芯上下的介质压力相等，利用阀杆面积上内外压差产生对阀杆的升力使阀芯能自动打开，切断旁路，给水就从阀座通过，并流经高加进入锅炉。

在高加发生故障需要解列时，将凝结水泵来的压力水引入活塞室上侧，使阀芯快速关闭，切断给水，不使进入高加，改从旁路接管直接进入锅炉。

检修联成阀的部序如下：工序1、工作许可a.修前准备b.工作票确认工序2、现场准备a.放好橡皮垫与油盘b.准备煤油若干工序3、联成阀解体a.拆去阀门活塞控制水进，出口法兰，拆去活塞室支架与阀体连接螺栓，吊出阀门活塞室及支架。

b.拆去阀门活塞室盖螺栓，吊去上盖。

吊出活塞，检查活塞无深痕活塞O型密封圈是否完好，清理活塞室。

c.拆去盖板连接螺栓，取出盖板及止脱箍，撬出四合环，取出均压环及密封圈，吊出阀杆，松开填料压盖，拆去桥形板，凿开止退垫片，旋出阀碟阀盖，取出阀碟、半圆环止退垫片及阀碟压盖，拉出阀杆，取下阀填料压盖，挖出填料并取出限止环。

工序4、测量a.测量填料座径向间隙为0.34~0.52mmb.阀杆与衬套径向为0.10~0.18mmc.阀杆与密封圈径向为0.08~0.15mmd.阀壳与密封座径向间隙为0.30~0.45mm。

e.阀壳与密封面径向间隙为0.30~0.45mm。

f.检查阀芯与阀座有无毛刺，密封面是否凹凸不平，用红丹粉涂在密封面上，阀芯与阀座稍作转动，检查密封面情况工序5、装复a.装复限止环，旋紧支夹螺钉，阀杆穿进填料压盖及密封座b.翻转密封座及阀杆使阀杆下部向上，放入阀碟压盖及新止退垫片，在半圆环槽内放入半圆环，然后将阀碟、止退垫片翻边c.用砂皮砂光阀壳和四合环槽并砂净，密封面吊入阀壳内d.装复密封圈、均压环、四合环、止脱箍及盖板，紧固盖板螺栓，装复桥形板e.装复阀门活塞室上盖，然后将阀门活塞室及其支架，吊入阀体上，旋紧连接螺栓f.将阀门活塞室控制水进、出口法兰装复自检情况：阀芯与阀座无毛刺，密封面平整，阀杆光洁平整，阀杆与填料座径向间隙、阀杆与衬套径向间隙、阀壳与密封面径向间隙、阀壳与密封座径向间隙都符合标准。

高压加热器联成阀的认识
编写人：李备专工：更新时间：1.设备规范
无
2.结构概述
无
3.工具
无
4.备件
无
5.危险点分析
无
6.作用与工作原理
作用序号
1 当高加管发生故障时，能在短时间内切除加热器，切断给水泵的来水与锅炉的倒流水，并同时使给水经旁路直接到锅
炉。

高加联成阀使加热器给水快速切断和旁通，一方面避免设计压力较低的加热器外壳的损坏，又保证了锅炉给水的供应，同时还防止了由抽气管道反向流动而引起的汽轮机进水。

工作原理 2 在正常运行中，给水压力均匀地作用于
高加联成阀的入口，因为压力损失存
在，旁路管道中的水压总是要低一点，
这一压力差以及伸出到外部的平衡阀
将安全的保证高加联成阀的阀盘维持
在开启位置，从而隔断了流向旁路的通
道。

在加热器发生故障情况下，水位控
制装置向电磁铁发出脉冲信号，同时发
出声光报警，并使得控制阀开启，将液
压缸A腔室泄压，由一小通道来的给水
全压地作用于液压缸的B腔室，驱使阀
盘向其关闭位置移动，这样加热器就退
出运行，给水经旁路流过。

如果加热器
内给水压力降低到给水泵压力90%以下
而不在升高，即使电磁阀未动作，高加
联成阀仍然在关闭位置。

在检修后启动时，加热器由于给水管道
通过充水管来充水，只有加热器内压力
与系统压力达到平衡后，联成阀才会自
动开启。

7.注意事项
对检修过程中可能遇到的问题，重点提示；
8.验收点
按H、W、R分级说明质量验收点及参于验收人员；
9.常见故障判断与处理
针对常见设备缺陷提出判断方法及处理建议；。

再谈高加联成阀我厂二、三期相继投产以来，高加运行基本正常，高加联成阀在我们外出台州取经时曾经学习探讨过它，但由于该设备正常运行中操作较少，很多人对它出现故障的危害性认识不够，在此有必要旧话重提。

先回忆一下联成阀结构，即：高加进口为三通阀，出口是角阀，俗称高加联成阀。

此联成阀最大的特点，在于它的控制水部分是利用自身的给水作为动力源，该系统简单，操作方便，动作可靠，能快速实现（约3—5秒）高加水侧与高加旁路之间的相互切换，是目前较理想的典型产品。

一、高加进出水管路简图：上图是高加正常投运时联成阀所处位置，大家都很清楚，此时，高加控制阀及高加泄放阀处在关闭位置。

给水流程是：所二、基本结构高加进、出口联成阀基本结构相似，主要由手轮、阀杆、阀芯、活塞、活塞缸、阀座、阀盖等组成。

阀杆分上、下两部份，上部与手轮相连，用于释放或锁紧阀芯，下部上端装有阀门的行程开关，通过电讯号送至CRT画面，中间与活塞用哈夫联结，下端与阀芯连成一体，上、下部之间可用销子对结，必要是通过操作手轮（一般不进行）用于强制开启阀门。

三、工作原理（1）正常运行时高加正常运行时，联成阀活塞上、下表面，承受的压力都为当时的给水压力，因活塞上、下部分表面积相同，上、下部分受力可看作相互抵消，故活塞所受的合力为零。

同样，阀芯的上、下表面，所受压力也为当时的给水压力，但因阀芯下部表面积要大于上部表面积，所以，无论给水母管压力怎样变化，阀芯所受合力始终不为零，且垂直向上，这样，阀芯也就一直被顶在开启位置。

（2）高加解列的瞬间当高加因某一原因（如水位高高）自动或手操撤出时，高加控制阀打开，活塞下方的给水迅速泄压（活塞与活塞缸间的间隙很小，活塞下方来不及补水），而活塞上方仍源源不断地有给水补充着，使得活塞上下形成巨大的差压，这时活塞所受向下的合力远远大于阀芯所受向上的合力，阀芯就被快速关下，高加水侧即刻隔离，此时给水流程：给水泵→高加进口阀芯上部→高加旁路管→高加出口阀芯上部→锅炉。
